Виды и назначение вентиляционных лент для кровли

Назначение конька

Без понимания этого вопроса невозможно принять правильное решение при выборе уплотнителя. Конек – верхняя линия стыка скатов стропильной системы. Это самая высокая точка крыши, в связи с таким расположением на него возлагаются следующие функции.

Герметизация места стыка кровли. По линии конька монтируется специальный коньковый элемент, закрывающий щель между двумя скатами.
Для того, чтобы влага не попала под кровлю и следует установить коньковую планку

Дизайнерская нагрузка. Внешний вид кровли во многом зависит от дизайнерских характеристик конька
Это самая заметная часть крыши, на нее обращают внимание во время осмотра фасада здания.
Конек на вершине крыши придает всему строению законченный вид

Обеспечивает вентиляцию подкровельного пространства

Особенно это важно в случаях теплых крыш
При любой герметизации влага из жилых помещений попадет в утеплитель, если ее оттуда не удалять, то значительно ухудшается эффективность функционирования теплой крыши. Кроме того, влажные материалы соприкасаются с деревянными конструкциями стропильной системы, в результате чего они быстро теряют первоначальные параметры прочности.
При установке коньковой планки создается зазор, который играет роль вытяжного отверстия

Конек выполняет сложные и часто взаимоисключающие функции. С одной стороны, все щели между профилированным листом и коньковыми элементами следует герметизировать. Если этого не сделать, то в них задувается снег, вода попадает на деревянные конструкции стропильной системы и в чердачные помещения. Это очень неприятная ситуация, для ее недопущения нужно закрывать щели. Но герметизировать их не всегда возможно. С другой стороны, сквозь них происходит естественная вентиляция подкровельного пространства, отсутствие движения воздушных потоков имеет очень неблагоприятные последствия как для комфортности проживания в мансардных помещениях, так и для длительности эксплуатации здания.

Если коньковая планка не будет обеспечивать вентиляцию, то элементы стропильной системы и утеплитель быстро выйдет из строя

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Коньковая вентиляционная лента

коньковая вентиляционная лента

Коньковая вентиляционная лента для кровли защищает хребет (ребро) крыши от проникновения атмосферных осадков. Одновременно с этим пропускает воздух и пар снизу, из кровельного пирога, предотвращая намокание и гниение кровельного материала и стропильной системы.

Устанавливается уплотнительная лента для вентиляции на ребро крыши, поверх нее монтируется конек.

Коньковые вентиляционно-уплотнительные ленты производят из алюминиевой фольги, полиэтилена, полипропиленового текстиля, слои склеивают между собой бутиловым клеем, в качестве защищающего слоя используется алюминиевое напыление. Вентиляционная лента обрабатывается составами, защищающими от ультрафиолета. Коньковая вентиляционная лента имеет ребристую структуру, за счет которой растягивается на 20 – 40%. Гарантийный срок ленты от 10 лет.

Производятся ленты шириной от 240 до 390 мм в рулонах.

Воздухопроницаемость коньковой вентиляционной ленты – 270 – 300 грамм на кв. метр.

Вентиляционная лента для кровли рассчитана на эксплуатацию при температуре -30…+80 градусов Цельсия.

Проницаемость влаги – 3 – 6 граммов на кв. метр в сутки.

Устанавливается кровельная вентиляционная лента при температуре воздуха от +5 градусов.

Перфорированная прямая вентиляционная лента

Перфорированная вентиляционная лента

Назначение вентиляционной ленты свеса – прикрыть карнизные свесы от птиц и насекомых, не нарушая воздухообмен в подкровельном пространстве и внешний вид здания. Кроме этого, перфорированная вентиляционная лента используется для усиления жесткости некоторых конструкций крыши.

Перфолента для вентиляции производится из:

  • перфорированной стали,
  • перфорированного алюминия,
  • полихлорвинила (ПВХ).

Крепится к конструкции лента для вентиляционного свеса с помощью шурупов или гвоздей. Никакая дополнительная врезка не требуется, поэтому жесткость конструкции обеспечена. Все материалы устойчивы к воздействию влаги и ультрафиолета. При монтаже и эксплуатации в соответствии со стандартами, срок службы вентиляционной ленты для карнизного свеса от 10 лет.

Главные функции ↑

vent-konek2vent-konek1

Вентиляция мягкой кровли работает по принципу конвекции воздушных масс. Иначе говоря, воздух стремится подняться от нижних участков крыши, карнизов или свесов, по направлению конька, используя для этого специальные каналы, проходящие через кровельный пирог, или всю площадь пространства чердака.

Она призвана решать определенные задачи:

  • удаляет конденсат, образованный от паров влаги;
  • нивелирует разницу температур на поверхности гибкого покрытия , что позволяет  исключить подтаивание снега снизу;
  • не допускает перегрева  мягкого перекрытия от солнечных лучей.

Так как традиционная схема недостаточно эффективна, требуются более результативные способы.

Готовые системы вентиляции конька.

Ребро керамической крыши оформляется коньковыми черепицами. Каждая садится на персональную скобу. Весь ряд опирается на коньковую рейку, поверх которой застелена уплотняющая металлизированная лента. Она сверху защищает продух, и хорошо пропускает воздух изнутри.

Готовый элемент для еврошифера имеет широкое крыло 25 см и защитной ленты не требует. Волны кровельного материала создают необходимую вентиляцию конька. Аналогичный прием для асбестоцементного шифера.

Покрытие из металлочерепицы и проф настила на ребре проклеивается вентиляционным полотном. Декоративная часть гнется из ровного металла под заданные размеры и формы.

Мягкие кровли из битума имеют в комплекте коньковые планки, металлические или пластиковые. Торцевой разрез помогает сгибать элемент под разный угол кровли. Сверху пластик закрывается основным материалом. Вентиляция конька в планке идет через сеть решеток.

Настил фальцевой кровли прикрывается коньком из гладкого металла, который поднимается над основанием за счет дополнительных брусков. Отверстие продуха защищает ПВХ сетка. Это самая «свободная» схема для вентиляции конька.

На рифленых формах по периметру коньковой планки зазор перекрывают уплотнительные ленты (вспененный полиэтилен). Ими заполняются выемки настила для защиты пространства под кровлей. Но уплотнители хорошо работают только летом, и то в первые годы. Пористая текстура быстро забивается пылью и снегом. Воздушный поток перекрывается.

Снег и ветер – основные виновники «заглохшей» вентиляции конька в умеренных широтах. Они часто осложняют жизнь и без того трудно вентилируемых сложных крыш.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли

И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования

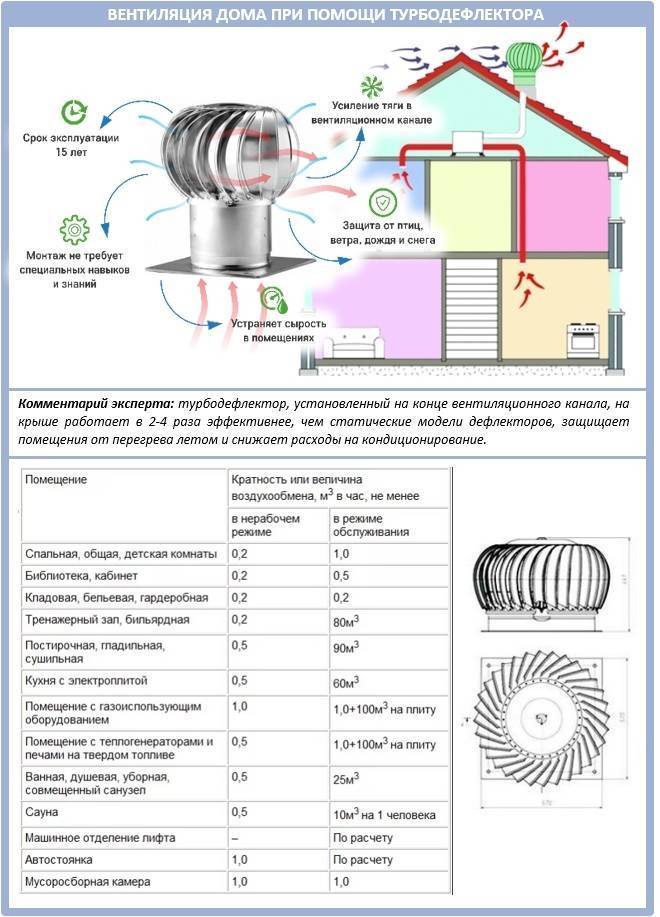

Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

  • Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
  • Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Особенности организации вентиляции кровли

Подкровельные вентиляционные системы бывают нескольких видов, и различаются конструктивными особенностями и ассортиментом используемых вентиляционных устройств.

Обычный влаго- теплозащитный пирог крыши состоит из нескольких слоев, каждый из которых защищен от скопления конденсата. Поэтому, конструкция «пирога» напрямую влияет на выбор вентиляционных устройств и нюансы организации вентсистемы.

Материалы, используемые при устройстве крыши здания, различаются по своим эксплуатационно-техническим качествам. На современном рынке стройматериалов представлено большое количество покрытий для кровли – металлических (профнастил, металлочерепица), асбоцементных (шифер), полимерных (мягкая черепица).

Каждый из перечисленных кровельных материалов обладает разными показателями теплопроводности, что влияет на интенсивность образования конденсата в чердачных помещениях.

Правильно подобранная и смонтированная подкровельная вентсистема должна обеспечивать:

  • Стабильный температурный баланс во всём чердачном пространстве.
  • Эффективное удаление пара, поступающего под крышу из жилых помещений.
  • Снижение уровня нагрева крыши под действием солнечных лучей.
  • Увеличение срока службы, как самих кровельных конструкций, так и всего здания.

Для создания воздухообмена в подкровельном пространстве используются следующие устройства и приспособления:

  • Продухи, располагающиеся в карнизах и коньках крыши.
  • Аэраторы.
  • Крышные вентиляторы для обустройства принудительной циркуляции воздуха.
  • Вытяжные отверстия в скатах кровли.
  • Слуховые окна чердаков.
  • Вентиляционные каналы. Актуальны для жилых мансард и чердаков, разделенных перегородками на отдельные помещения.

https://youtube.com/watch?v=8HmaG33s7G8

Вентиляционные слои

Кровли, выполненные в виде теплоизоляционных «пирогов», требуют более серьезного подхода к обустройству систем вентиляции. Во избежание скопления сырости во внутренних полостях, необходимо обеспечить проветривание каждого слоя.

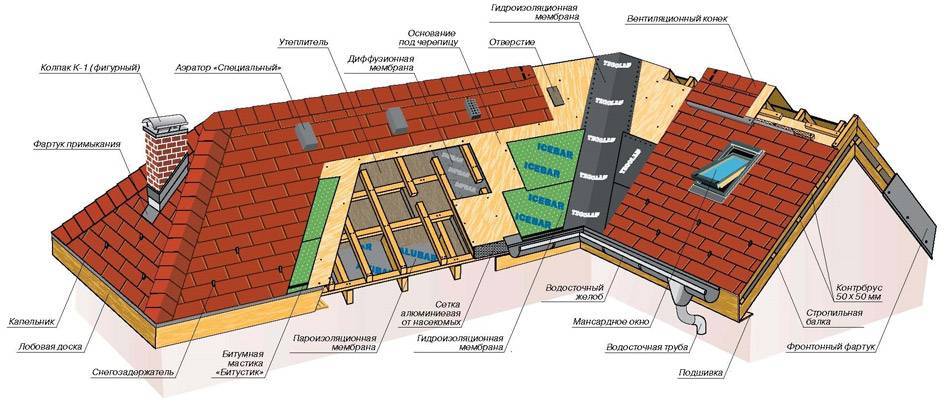

Конструктивно вентиляция кровельных «пирогов» состоит из трех слоев, каждый из которых имеет свое предназначение:

  • 1-й слой – между внешним покрытием кровли и располагающейся под ним гидроизоляцией. В данном вентиляционном слое происходит удаление конденсата, образовывающегося изнутри внешнего покрытия.
  • 2-й слой располагается между гидроизоляционным полотном и утеплителем. Задача данного слоя – не допустить отсыревания теплоизоляции, влекущей снижение ее термозащитных свойств.
  • 3-й слой. Отвечает за удаление сырости и паров влаги из чердачных помещений. Влага, проникающая сквозь межэтажные перекрытия, скапливается под крышей, вызывая поражение элементов несущих конструкций – стропил и обрешетки, – грибком и плесенью.

Только при правильной циркуляции воздуха во всех трех слоях можно избежать скопления влаги внутри кровельно-чердачных конструкций.

Устройство узла проходки вентиляции

Узел УП2 для прохода вентиляции через кровлю

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу,  крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

Современные модели вентиляционных выходов

Их преимущества:

  • внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена,
  • крепление выходов производится на надежный проходной элемент соответствующей формы,
  • высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм,
  • нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм,
  • внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм,
  • труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки,
  • есть возможность поставить на вентиляционный выход электровентилятор,
  • колпак с дефлектором защищает трубу от осадков и усиливает тягу.

Проходные элементы для различных видов кровли

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Ошибки при организации вентиляции кровли

Зачастую смонтированная кровельная вентиляция не работает, либо работает не на полную мощность, что приводит к образованию конденсата и инея изнутри чердачных помещений.

Причин этого бывает несколько:

  • При послойной укладке “кровельного пирога” между отдельными его компонентами не оставлен зазор, либо он чересчур мал. В результате воздух не может циркулировать внутри, и скапливающийся там конденсат не выветривается.
  • При монтаже кровли вместо паропроницаемых мембран в качестве гидроизоляции использованы полностью герметичные материалы – полиэтилен и т.д. В результате влага не может выходить в вентиляционные зазоры, оставаясь внутри утеплителя.
  • Пароизоляционные мембраны стыкуются не плотно. Конденсат и наружная сырость сквозь стыки проникают внутрь теплоизоляционного слоя.

В результате подобных нарушений технологий, из-за скопления влаги повреждаются не только элементы “кровельного пирога”, но также со временем приводится в негодность и стропильная система дома.

Устройство вентиляции кровли из мягкой черепицы

Мягкая черепица востребована в сфере строительства и обладает массой преимуществ по сравнению с другими вариантами. При этом вентиляция также необходима, ведь от качества циркуляции воздуха зависит целостность всей системы кровли. Монтаж точечных выходов в виде труб производится на расстоянии около 60 см от конька. Технология крепления аэратора на мягкой черепице похожа на монтаж, производимый на крыше из металлочерепицы:

  1. Очертить готовый шаблон и вырезать отверстие вплоть до слоя пароизоляции.
  2. Вставить трубу, фиксируя её саморезами.
  3. Загерметизировать все щели, а снаружи область вокруг аэратора обклеить мягкой черепицей.

Последствия слабой или нулевой вентиляции

Завершая тему, нельзя не коснуться неприятностей, к которым может привести отсутствие или неэффективная работа коньковой вентиляции. В начале этой статьи уже упоминалось, что последствия от неправильно организованного вентилирования могут быть достаточно серьезными, вплоть до полной замены крыши.

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

  • Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
  • Металлические крепежные элементы начинают ржаветь и теряют прочность;
  • Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности

Еще одним опасным последствием отсутствия коньковой вентиляции может стать образование ледяной дамбы (затора) на крыше. Такое явление присуще плохо утепленным крышам с небольшим наклоном, задерживающим на себе снег, или при наличии снегозадержателей, установленных на карнизах.

Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и утепленных скатов мансарды, они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые – на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют вентиляционные клапаны с вентиляторами и без, отдушины и прочие устройства.

ЭЛЕМЕНТЫ ДЛЯ ВЕНТИЛЯЦИИ ПЛОСКИХ И ПОЛОГИХ КРОВЕЛЬ

Кровельные конструкции всегда содержат влагу. Причины — диффузия водяных паров, возникающих в процессе эксплуатации здания, и проникновение влаги из окружающей среды. Влага содержится и в самих строительных материалах.

Влажный теплый воздух помещений, поднимаясь, конденсируется в кровле, вследствие чего теплоизоляция сыреет.

Зимой влага замерзает и теплоизоляция теряет свои изолирующие свойства, значительно увеличивая затраты на отопление. Летом на кровле появляются пузыри и трещины.

ALIPAI дефлекторы осуществляют основные принципы «дышащей» кровли:

  • выводят поднимающийся к кровле влажный воздух прежде, чем он успел нанести вред конструкциям;
  • предотвращают образование пузырей и отслаивание кровельного материала.

Благодаря ALIPAI дефлекторам:

  • теплоизоляция остается сухой;
  • улучшается качество воздуха в помещениях;
  • снижаются расходы на отопление;
  • увеличивается срок службы кровли.

Принцип действия ALIPAI дефлектора основан на перепаде давления в слоях кровли и окружающей среде. Уникальный по конструкции колпак ALIPAI создает дополнительную тягу в трубе, что значительно повышает эффективность дефлектора.

Конструкция колпака дефлектора ALIPAI защищает от проникновения частиц более 2,5 мм и предотвращает попадание брызг и капель под любым углом.

Для нормальной работы дефлекторов необходимо обеспечить приток свежего воздуха.

Примечания:

  1. на сложных объектах расчет вентиляции кровли должен проводиться проектировщиками;
  2. С помощью ALIPAI дефлектора VILPE можно организовать принудительную вентиляцию подкровельного пространства, установив вентилятор VILPE E120S.

ALIPAI дефлекторы на кровле устанавливают рядами из расчета:

ALIPAI -75: 1 дефлектор на 75 м 2

На сложных объектах расчет вентиляции кровли должен производиться проектировщиками.

Стандартные цвета: черный (для битумных кровель).

ALIPAI дефлекторы на кровле устанавливают рядами из расчета:

ALIPAI -110: 1 дефлектор на 100 м 2

На сложных объектах расчет вентиляции кровли должен производиться проектировщиками.

Стандартные цвета: черный (для битумной кровли).

Стандартные цвета: светло-серый и темно-серый (исходя из используемой ПВХ для гидроизоляционного ковра).

ALIPAI дефлекторы на кровле устанавливают рядами из расчета:

ALIPAI -160: 1 дефлектор на 150 м 2

На сложных объектах расчет вентиляции кровли должен производиться проектировщиками.

Стандартные цвета: черный (для битумной кровли).

ALIPAI FLOW дефлектор скатный/пологий для вентиляции скатной и пологой битумной кровли (0-20 градусов).

Включает высокий HUOPA проходной элемент.

3 вида дефлектора: ALIPAI FLOW 110 дефлектор скатный/пологий: диаметр 110 мм,общая высота 665 мм. ALIPAI FLOW 160/620 дефлектор скатный/пологий: диаметр 160 мм, общая высота 620 мм. ALIPAI FLOW 160/1000 дефлектор скатный/пологий: диаметр 160 мм, общая высота 1022 мм.

VILPE ALIPAI FLOW 110 дефлектор коньковый для угла уклона кровли 14º устанавливается на гребнях разуклонок пологих битумных кровель.

Фланец устанавливается точно по профилю разуклонки, между двумя слоями кровельного материала, гарантируя герметичность монтажа и долговечность кровли.

Для упрощения монтажа дефлектора. Ворот позволяет герметично монтировать ALIPAI дефлектор на всех видах ПВХ-покрытий, а также ALIPAI-14 110 дефлектор на гребнях разуклонок пологих кровель.

Как устроен аэратор

Устройство прибора очень простое. Он состоит из отрезка трубы, плотно облегающей её юбки для крепления к кровле и колпака или крышки. В конструктивном плане решений существует множество. Принцип действия аэратора основан на разнице давлений внутри и снаружи здания. То есть влажный воздух через аэраторную трубу удаляется естественным путем, а на его место поступает свежий. Наиболее благоприятным местом установки кровельного аэратора для металлочерепицы считается пространство у конька.

Отдельные элементы дефлектора выполняется из материалов, устойчивых к:

  • кислотным и щелочным воздействиям;
  • ультрафиолетовому излучению;
  • перепадам температур, материал должен одинаково хорошо переносить минусовые температуры и жару;
  • коррозии.

Самым оптимальным вариантом на сегодня являются прочные технические пластики и нержавеющая сталь.

Кровельные аэраторы на плоской мягкой кровле обычно устанавливают равномерно по всей поверхности крыши. Считается нормой установка одного аэратора на каждые 100 м2 площади кровли. Каким бы ни было кровельное покрытие и конструкция крыши, не стоит заниматься самодеятельностью. Количество приборов, их конструкция определяются профессиональными расчётами на основе исходных данных. Таковыми являются:

  • площадь кровельного покрытия;
  • технические характеристики крыши;
  • послойный состав кровельного пирога и его состояние;
  • уровень концентрации влаги внутри здания и под кровлей.

Для помещений сугубо специфических, с высоким уровнем влажности, все расчёты по количеству и местам установки аэраторов на кровле выполняются на стадии проектирования. Речь идет о банях, саунах, бассейнах, прачечных. Хотя об установке этого нужного приспособления следует подумать каждому застройщику, это поможет продлить срок службы кровли.
