Требования к вентиляционному выходу на крыше

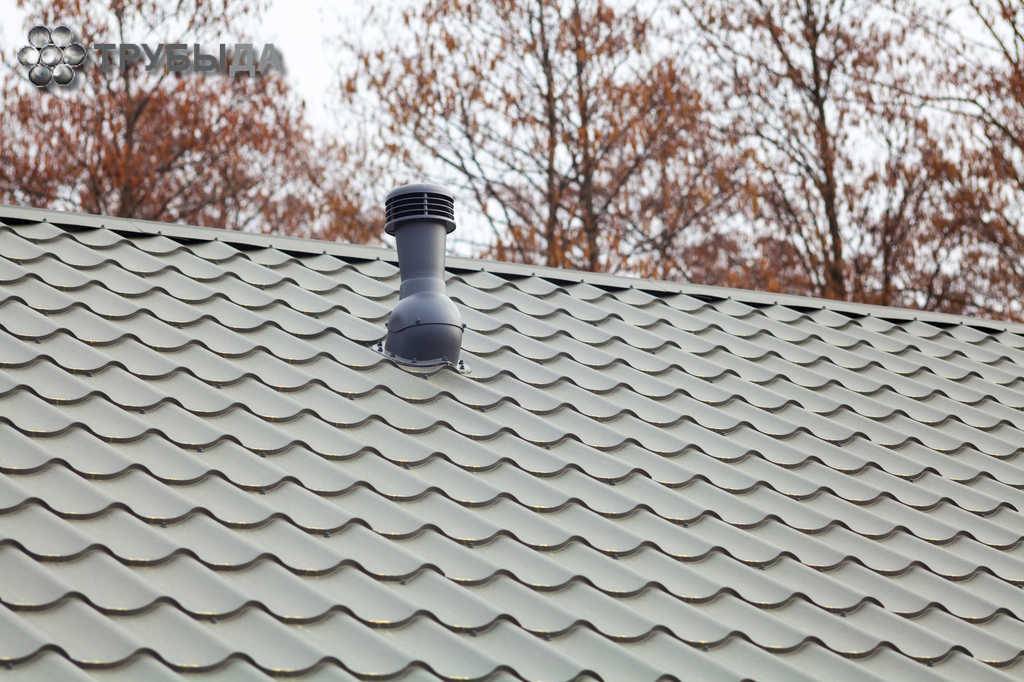

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Пошаговая инструкция по монтажу

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
2.  На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
3.  После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
5.  Затем остается очистить поверхность крыши от остатков влаги и пыли.
6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

• от типа кровли – сложная или плоская, одно- или двускатная;
• от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
• от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

• выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
• для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
• оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
• выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

• Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
• Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

• Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
• Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
• Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Дополнительные устройства

Вентиляционный выход снабжают вспомогательными конструкциями, которые устанавливают сверху выводного фальца или внутри кровельного пирога.

• аэраторы;
• капельники;
• дефлекторы;
• козырьки.

Аэраторы

Приспособления ускоряют воздушные потоки под кровельным ковром и теплоизоляцией, если естественная тяга недостаточна. Аэраторы представляют собой ровные пластины, предназначенные для разрежения плотности воздуха, благодаря чему потоки выводятся из подкровельного промежутка.

Размер элементов отличается в зависимости от типа покрытия, как и их количество для разных материалов кровли. Ставят пластины с шагом не больше 12 метров на высоких участках скатов. В крышах с уклоном 15 – 45° предусматривают специальные ходы — коньковые продухи, в такие выемки и монтируют аэраторы.

Капельники

Устройство представляет собой вентиляционный колпак на крышу, который служит для отвода талой и дождевой влаги от внутреннего пространства выводящей трубы. Шапку устройства делают с наклоном, низ является самим капельником, а бортики снабжают выпуклой каймой, которая выступает не менее 10 см за габариты прохода.

Вентканалы покрывают колпаком полностью, а на стенках трубы предусматривают отверстия, прикрытые решеткой. Ячейки защиты не делают мелкими, чтобы они не засорились. Капельники дополнительно защищают от конденсата и снижают шумность системы, если там стоят вентиляторы.

Дефлекторы

Представляют собой вентиляционный грибок на крышу, который ставят на оголовок трубы, чтобы снизить давление в области вокруг и увеличить тягу. Устройство генерирует и потоки воздуха и направляет их в нужную сторону.

• не позволяет ветру попадать во внутреннее пространство трубы;
• исключает появление обратной (опрокидывающейся) тяги;
• защищает от осадков, мусора, птиц.

Козырьки

Карниз монтируют на выпуск вентиляционного выхода, чтобы предупредить разрушение внутренних стенок от действия атмосферных осадков.

Для изготовления применяют различные материалы, сталь, армированные ПВХ. Элементы ставят на вентканалах мягкой и жесткой кровли, но делают их минимальной толщины, чтобы не отягощать несущие стропила.

Для крепления на трубу применяют специальные стойки и кронштейны, крепящиеся к наружным стенкам коллектора. Козырьки делают одно и двухскатными в форме пирамиды, купола, зонтика.

Монтаж вентиляционного выхода на крышу

Любое сооружение имеет систему воздухообмена. Это нормативное требование, которое предъявляется ко всем строениям. Чтобы тяга была нормальной, край вытяжной трубы должен располагаться выше уровня конька дома. Для этого выводят вентиляционный выход на крышу здания.

Вентиляционный выход на крыше

Вентиляционные трубы делятся на 2 категории: по форме сечения вентканалов и по материалу изготовления. Самые популярные виды — это:

• металлические воздуховоды из нержавеющей или оцинкованной стали;
• пластиковые;
• гофрированные рукава из алюминия;
• тканевые модели на полиэфирной основе.

Форма сечения воздуховодов может быть круглая, прямоугольная или нестандартная. Некоторые домовладельцы оснащают свою вентиляционную систему трубами от иных инженерных коммуникаций.

Как правильно поставить трубу вентиляции

Все известные фирмы-производители металлочерепицы выпускают готовые комплекты для обустройства узла прохода под вентиляционную трубу. В состав такого набора входит:

• Защитная накладка и подкладочный элемент для усиления гидроизоляции крыши;
• Силиконовая прокладка для уплотнения швов;
• Клей и комплект кровельных саморезов;
• Вывод для вентиляционной трубы.

Совет! Лучше всего приобретать комплект для монтажа вентиляционного выхода на металлочерепице вместе с кровельным материалом. Это обеспечит полное совпадение цветов и профиля защитной накладки.

Для установки выхода вентиляции на металлочерепицу потребуются ножницы по металлу, шуруповерт, молоток, стамеска или нож, карандаш и строительный уровень.

Установка стандартного вентиляционного вывода на металлочерепице

Прежде всего, необходимо определиться с местом установки. Специалисты рекомендуют первоначально поставить вентиляционную трубу на крышу под металлочерепицу, а затем только подводить систему вентиляции. Не очень удобно. Если в вентиляции канализации вывод соединяется через гофру, то для общедомовой вентиляции выход трубы подсоединяется напрямую.

Перед тем как установить вентиляционный выход на металлочерепицу первое, что нужно сделать, это с помощью отвеса определить точку с внутренней стороны кровельного пирога, где должен проходить вентиляционный выход.

Далее потребуется помощник, который будет ориентировать работника, находящегося на крыше, по координатам расположения точки прохождения вентиляционной трубы. Проще всего замерить расстояние от стропил по вертикали и горизонтали, и по ним перенести точку на крышу.

После того, как была определена точка прохождения трубы через лист металлочерепицы, можно приступать к обустройству узла. В первую очередь с помощью шаблона выполняется разметка контура крепления накладки. Шаблон необходимо всегда укладывать на гребень волны.

Далее, с помощью стамески и молотка необходимо пробить в металле надрез, шириной 2-3 см, чтобы можно было работать ножницами по металлу. Аккуратно вырезаем размеченный контур так, чтобы получилось отверстие с ровными краями.

На втором этапе необходимо снять лист металлочерепицы, на котором устанавливается узел прохождения вентиляционной трубы, чтобы получить доступ к гидроизоляционной пленке.

После того, как была установлена изоляционная прокладка на полотне, лист металлочерепицы возвращается на свое место.

Далее, наружную накладку промазывают клеем и плотно прижимают на место установки на металлочерепице. Так как сам элемент узла достаточно жесткий и упругий, монтировать накладку лучше всего вдвоём. Один из работников удерживает и плотно прижимает накладку к поверхности металлочерепицы, второй — максимально аккуратно заворачивает саморезы по контуру накладки. При этом необходимо соблюдать определенную очерёдность, каждую последующую точку установки самореза выбирают по диагонали с предыдущей.

После того как клей высох, можно устанавливать вывод вентиляционной трубы. Корпус вентиляционного выхода просто вставляется в узел прохода и осаживается до основания. Перед тем как зафиксировать вентиляционную трубу, необходимо выровнять корпус по показаниям строительного уровня. Выравнивать выход на глаз нельзя, даже если кажется, что вентиляционная труба относительно металлочерепицы стоит ровно и строго вертикально.

Трубу фиксируют также с помощью саморезов. Если прочность конструкции вентиляционного выхода признается удовлетворительной, на срез трубы устанавливают дефлектор.

Виды и устройство вентиляции кровли из металлочерепицы

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.

Один из вариантов карнизного продуха

Может быть двух типов:

1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

Вентилируемый конек представляет собой вентиляционный выход.

Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Вентиляция через крышу: узел прохода

Чтобы обустройство не повлекло за собой нарушение герметичности кровли, следует особо тщательно подойти к монтажу узла прохода труб. С этой целью в местах соединения воздуховодов и кровли устанавливают соответствующие данному типу кровли проходные элементы.

Наиболее простое и технологичное решение, исключающее необходимость в громоздкой кирпичной шахте – вентиляционные грибки на крышу. Их применение позволит сэкономить значительную сумму денег и произвести монтаж в короткие сроки. Такое готовое решение придает кровле здания законченный вид и не нуждается в каком-либо последующем обслуживании.

Конструкция грибка включает в себя не только видимую ее часть, но также систему герметизирующих и проходных элементов, а также трубы. Кроме того, можно подобрать адаптер, применяемый в качестве аэратора чердачного пространства.

Конструктивные особенности готовых элементов вентиляционного выхода на крышу зависят от применяемого кровельного покрытия, на которое они монтируются.

Вентиляция плоских кровель

В последнее время кровля данного типа становится все более популярной. И примечательно, что её можно увидеть не только на крышах жилых домов, но и гаражей, террас и других помещений.

Основное преимущество плоской кровли – это значительно уменьшение площади крыши. Это позволяет неплохо сэкономить на кровельных работах и различных материалах.

Но стоит отметить и недостаток плоской кровли. Во время обильного снегопада и снеготаяния возможно проникновение влаги в утеплитель. Также не исключены протечки. Во избежание этого необходимо правильное устройство вентиляции кровли.

На поверхности крыши устанавливаются вентиляционные выходы, внешне напоминающие трубы с колпачками, их называют «аэраторы». Главное правило при установке – это равномерное распределение труб по всей поверхности крыши.

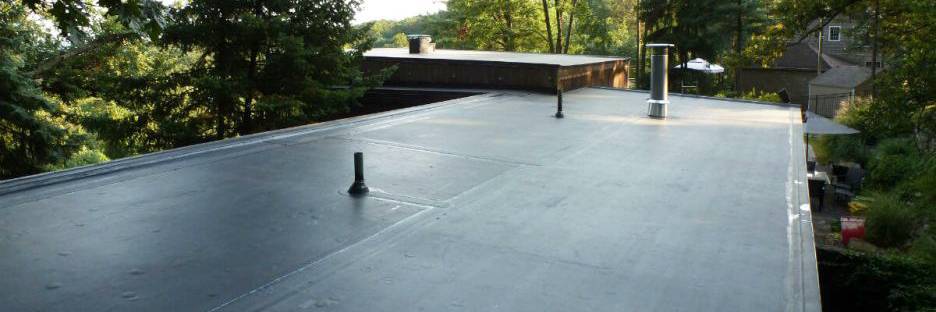

На фото: вентиляционные выходы, установленные на плоской кровле.

Если вентиляция плоской кровли установлена правильно, то в помещении всегда будет поддерживаться комфортная температура. Воздушный поток будет попадать в атмосферу. Влага не будет задерживаться в подкровельном пространстве. А сама крыша прослужит верой и правдой не одно десятилетие.

Основные требования

При обустройстве системы вентиляции нужно соблюдать ряд требований. Эти требования относятся также и к воздуховоду. Основные правила при монтаже:

1. Пропускная способность трубы зависит от толщины стенок. Чем они тоньше, тем показатель выше. Поэтому изделие выбирают с минимальной толщиной стенок. Но при этом труба должна обладать повышенной прочностью.
2. Чтобы воздуховод работал эффективно, минимальный размер вентканала должен составлять 15 см в диаметре.
3. Участок трубы, который расположен над кровлей, регулярно подвергается ветровым нагрузкам. Чтобы система работала качественно, кольцевая отводная часть конструкции должна обладать повышенной жесткостью.
4. Конструкция должна быть легковесной.
5. Одно из основных требований, которое предъявляется к изделию — это влагостойкость, так как на внутренние стенки трубопровода постоянно оседает влага. Чтобы вентканалы из металла не покрывались ржавчиной, изделие должно обладать устойчивостью к коррозии.
6. Чтобы вентиляционная система не стала причиной распространения огня, работая, она не должна выделять вредные вещества и газы.

Всеми необходимыми требованиями обладают оцинкованные и кирпичные вентиляционные каналы. Изделие из металла имеет свойство накапливать статическое электричество, из-за этого легко притягивает пыль.

Причины вывода на кровлю

Вывод вентиляции на кровлю в виде трубы обеспечивает максимальную тягу воздуха. Это приводит к более эффективной очистке окружающего пространства, задержке и выводу посторонних запахов из помещения. Естественная тяга происходит из-за разницы температур в помещении и на улице (как самостоятельно сделать вентиляцию на крыше своего дома?).

По нормам СНиП, выход наружу вентиляции необходим по следующим причинам:

• для подачи свежего воздуха, насыщения квартиры кислородом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• для воздухообмена в мансардной части дома и на чердаке.
