Охранная система видеонаблюдения за домом, дачей, коттеджем: собираем самостоятельно

Типы подключения

На нынешний момент существуют такие разновидности подключения:

  1. Оптоволокно. Бюджетный и быстро осуществимый вариант для крупных областных центров. С помощью такого типа поступления интернет-сигнала возможно организовать скорость передачи до 1 Гб/с. Для этого используют медиаконвертер, sfp-модуль коммутатора или специальный терминал.
  2. Витая пара. Устанавливается специальное оборудование в высотном доме, к которому подсоединяют кабель с повышенной пропускной способностью. К абоненту в квартиру заводят медный провод с обжимом на конце. с.
  3. Спутниковый интернет. Дорогостоящая услуга с необходимостью покупки специального оборудования. С помощью этого типа подключения поймать сигнал глобальной сети можно в любой точке видимости спутника, независимо от удаленности от населенных пунктов.
  4. WiMAX. Предполагает наличие вышки с ретранслятором. Для такого типа подключения необходимо иметь антенну, способную принять соответствующий сигнал. Для подключения необходимо наличие приемника сигнала, в некоторых случаях обязательно наличие усилителя волн.
  5. 3G/4G интернет. Мобильный вариант подключения. Для этого необходимо иметь 4g роутер для загородного дома. Покрытие территории различными операторами связи позволяет использование этого типа интернета в хорошем качестве. Для единичного подключения персонального компьютера или ноутбука оптимальным вариантом станет USB-модем, а для множественного подключения применяют различные 3G/4G роутеры.

В случае большой удаленности дачи от вышки необходимо приобретение оборудования для усиления сигнала. Для загородного дома оптимальным станет именно мобильный интернет. Правильная организация подключения, выбора оборудования и настройка передатчика позволить установить стабильный сигнал в радиусе действия устройства.

Особенности использования видеокамер

Количество объектов, для которых необходимо установить камеры, полностью зависит от потенциальных возможностей несанкционированного проникновения. Существуют и другие места, требующие индивидуального контроля по ряду причин. Некоторые хозяева охватывают видеонаблюдением весь периметр участка, куда входит не только дом, но и другие постройки. Другие пользователи, наоборот, довольствуются единственной камерой, устанавливаемой на входе.

В некоторых случаях вообще можно сделать камеру видеонаблюдения самостоятельно, используя для этих целей смартфон или планшет и выполнив соответствующие настройки.

Установка видеонаблюдения в частном доме должна быть по возможности скрыта от посторонних глаз, а при невозможности сделать это следует воспользоваться камерами в антивандальном исполнении. Именно они-то что нужно для установки на улице. Исходя из конкретных условий, выбираются и уличные камеры в нужном количестве. С этой целью составляется план участка, на котором нанесены все здания и другие объекты, попадающие под наблюдение.

Каждая камера имеет свой угол захвата, совмещаемый с нанесенной планировкой, после чего становится значительно проще определить и количество устройств и точки их размещения. Следует учитывать расстояние между видеокамерой и объектом наблюдения. От этого будет зависеть выбор разрешения, размера матрицы и светочувствительности устройства. Если при выборе возникают затруднения, лучше всего обратиться за консультацией к квалифицированным специалистам.

При решении задачи, как сделать видеонаблюдение, большое значение имеет расстояние между камерой и регистратором. Дело в том, что для большинства камер предусмотрено питание от сети постоянного тока с напряжением 12-14 вольт. Если видеокамера установлена на значительном удалении от источника питания, то на ее входе произойдет падение напряжения. Данный фактор нужно обязательно учитывать при расчетах блока питания, а также кабелей питания и передачи информации.

Когда общая длина трассы превышает 50 метров, следует переходить на питание от сети с напряжением 220 вольт. Для передачи видео следует использовать витую пару, а для питания – отдельный кабель. Это нужно учитывать, при выполнение установки видеонаблюдения своими руками.

Иногда за городом возможны отключения электроэнергии. В этом случае необходим резервируемый блок питания, способный автоматически переходить на энергию аккумулятора, когда в общей сети пропадает напряжение. Такое подключение касается не только видеокамер, но и регистратора. Параметры блока питания должны совпадать с суммарной мощностью всей подключаемой аппаратуры. Функция регулировки напряжения позволит поддерживать видеонаблюдение частного дома в рабочем состоянии на протяжении установленного периода времени.

IP видеонаблюдение

Видеонаблюдение через интернет

Аналоговое видеонаблюдение

Как установить видеонаблюдение

Видеонаблюдение для офиса

Скрытое видеонаблюдение

Мини камера ambertek-rs101 с внутренним Micro SD накопителем, ~ 2500 рублей

Бывают такие случаи, когда возникает потребность в скрытом видеонаблюдении – например, для избегания порчи камер недоброжелателями, в случае их установки вдали от дома, предположим, на даче. Но при любом раскладе законодательство не разрешает нам видеонаблюдение за другими людьми без их ведома, поэтому стоит дополнительно позаботиться об организации предупредительных наклеек или табличек в зоне установки камер видеонаблюдения – злоумышленникам все равно будет трудно догадаться о расположении камер, а вы оградите себя от нарушения закона.

Итак, покупаем камеры и регистратор – для целей скрытого видеонаблюдения существуют специальные мини камеры, закрепляем их, и тщательно маскируем. Также можно попробовать замаскировать и обычные камеры видеонаблюдения. Все оборудование в обязательном порядке устанавливаем в укромном и труднодоступном месте, а камеры защищаем от воздействия окружающей среды. Далее подключаем все наши камеры к регистратору посредством проводов, или по беспроводному подключению, настраиваем систему – при необходимости удаленного видеонаблюдения настраиваем передачу через интернет (в этом случае необходимо приобрести дополнительно роутер и 3G/4G модем для осуществления передачи видеопотока в интернет). Если необходимости видеонаблюдения через интернет нет, то просто настраиваем запись с камер на жесткий диск, а для экономии места настраиваем запись по движению. При следующем визите на дачу просто просматриваем записанный материал, и наконец-то узнаем лица любителей поживиться результатами вашего труда – кто знает, может быть это просто ваш сосед, который при разговоре о том, что у вас опять прорядили клубнику, каждый раз делает удивленное выражение лица и разводит руками?

Итак, на этом мы закончим повествование, надеемся что данная статья будет полезной для вас, и поможет вам сделать видеонаблюдение своими руками, ну или просто наведет на некоторые полезные размышления касательно этого волнующего вас вопроса и поможет выбрать подходящий в вашем случае вариант видеонаблюдения. Удачи!

С этим читают:

Видеоглазок с датчиком движения и записью: основные особенности, критерии выбора и модели

Видеонаблюдение в подъезде: советы по выбору, установке, обслуживанию и правовым аспектам

Как подключить видеоглазок к телевизору, компьютеру и монитору

Видеонаблюдение для частного дома

Первые шаги при подключении нового регистратора

Перед тем, как приступить к коммутации видеокамер, следует подготовить к работе регистратор. Для этого нужно снять верхнюю крышку, открутив 4 фиксирующих винта. Под ней окажется свободное пространство с прорезями – они служат для того, чтобы можно было закрепить жёсткий диск. Подключение производится при помощи двух проводов с коннекторами, один из которых отвечает за передачу информации, а второй подаёт питание на винчестер. Перепутать их невозможно. Дело в том, что коннекторы разные и подходят лишь к нужному гнезду жёсткого диска.

Винчестер подключается при помощи двух проводов

Виды видеонаблюдения для частного дома

Существует три типа систем:

  • Аналоговые
  • IP-видеонаблюдение (цифровые)
  • Смешанные варианты

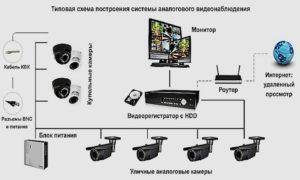

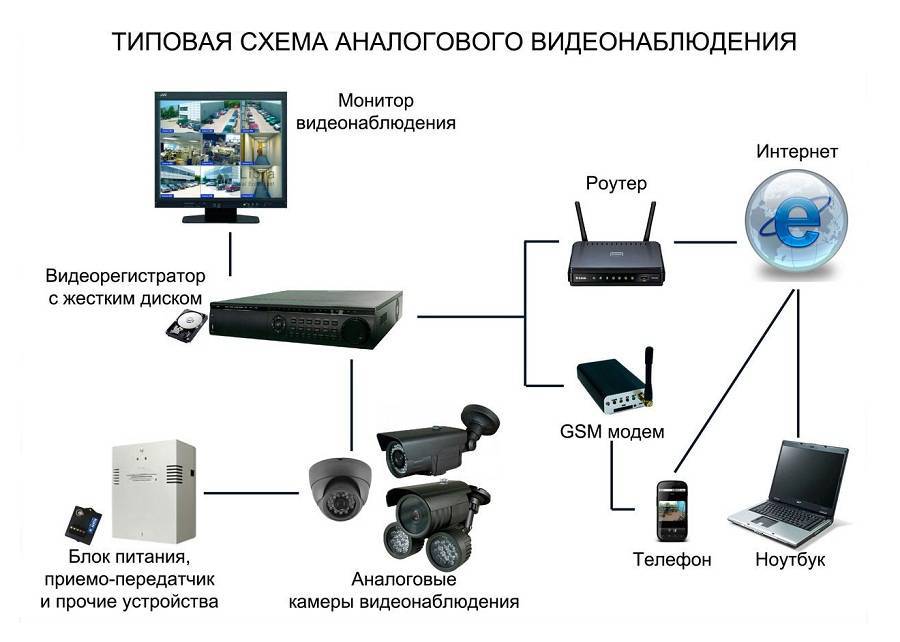

Аналоговое видеонаблюдение

Аналоговые системы видеонаблюдения считаются устаревшими, однако, до сих пор используются. Их отличие в том, что для связи камер с видеорегистратором используются кабели. Это усложняет монтаж систем и организацию питания камер.

Аналоговые видеокамеры зачастую имеют только одну функцию – передачу видео, причем с невысоким разрешением.

Если вам понадобится увеличить количество видеокамер, это потребует прокладки нового кабеля. Ввиду всех недостатков, аналоговое видеонаблюдение уступило позиции цифровым системам.

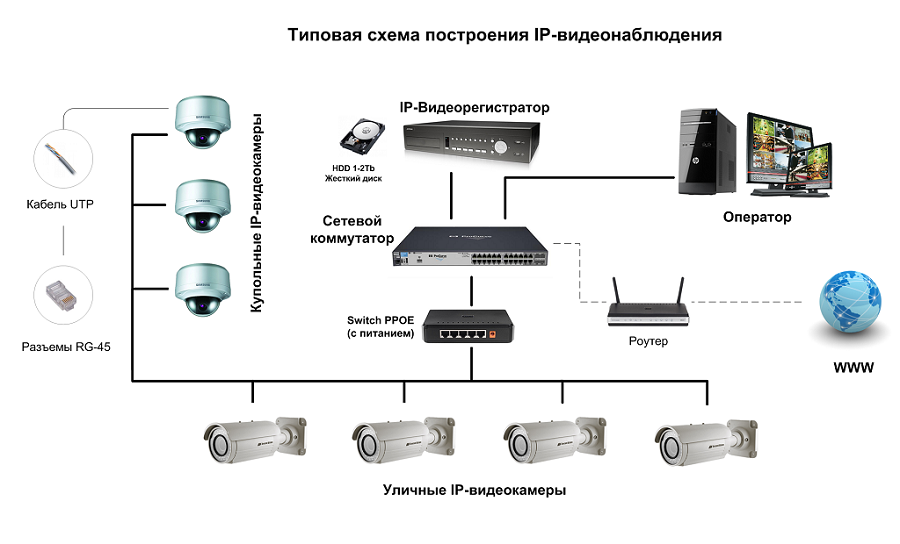

Цифровые (IP) системы видеонаблюдения

Они строятся на основе IP-протокола. В них используются цифровые (IP) видеокамеры.

Каждая из них может работать как отдельное устройство, передавая видео, звук, посредством Интернет (камеры p2p) или локальной сети и принимать управляющие команды (например, о повороте в нужную сторону или увеличении картинки).

Камеры имеют собственный IP-адрес, по которому вы можете подключиться к ним.

В цифровых системах для связи камер с компьютером или видеорегистратором используются локальная сеть Ethernet либо Интернет. Благодаря этому их просто монтировать, расширять и использовать.

В качестве устройства, принимающего данные с камер, может выступать обычный компьютер или ноутбук, на котором установлено соответствующее программное обеспечение. Благодаря возможности передавать данные через Интернет, вы можете наблюдать за происходящим дома, находясь в любой точке земного шара. Не только наблюдать, но и отдавать камерам команды через Интернет. Использовать для этого не обязательно компьютер. Можно планшет или даже смартфон.

IP-камеры обеспечивают качество видео Full HD.

Все IP-камеры могут оснащаться датчиками движения, что позволяет вести запись только при наличии движения в поле зрения устройства. Это, в свою очередь, позволяет экономить место на жестком диске записывающего устройства.

Среди других возможностей и преимуществ:

  • Систему легко расширять, если у вас, например, возникла необходимость в установке дополнительных камер.
  • При построении сетевых систем можно использовать оборудование разных производителей.
  • Широкое разнообразие IP-камер от разных производителей – Sony, Polyvision, AXIS, Аrecontvision и др.
  • Возможность передачи звука.

Используя сетевые камеры, можно создавать как крупные системы, охватывающие большие территории, так и простые – для домашнего использования, состоящие всего из нескольких камер.

Как и любое оборудование, IP-камеры имеют свои минусы. Среди таковых отмечают задержку видеосигнала, что может усложнять управление ими в процессе наблюдения. Это зависит, от модели камеры.

Другим недостатком является потенциальная возможность подключения к камерам злоумышленников. Правда, для этого необходимо знать IP-адрес камеры.

Почему IP-видеонаблюдение оптимально для частного дома?

На это есть несколько причин:

Вы можете осуществлять наблюдение из любого места. Это актуально для частных домов, в которых не всегда есть возможность и целесообразность создавать постоянный пункт наблюдения, как на предприятиях. Вместо этого вы можете наблюдать за происходящим у вас дома через Интернет.
Монтаж таких систем возможен не только во время ремонта или на этапе строительства

В любое время вы можете расширить систему дополнительными видеокамерами.
Цифровые системы с видеорегистратором и датчиками присутствия надежно работают без постоянного присутствия человека длительное время, что бывает крайне важно при организации видеонаблюдения в частном доме.

Конструкция GSM сигнализации

По своим конструктивным особенностям сигнализация с 3G видеокамерой незаменима в местностях, где отсутствует беспроводной интернет.

Состоит она из автономного модуля GSM-сигнализации и видеокамеры, которая ведет запись на SD карту постоянно либо по сигналу, посылаемому детектором движения.

Охранная система оснащается сиренами или вспышками для отпугивания воров и коммуникационными средствами для отсылки сигнала владельцу или в охранную организацию.

Информация на пункт централизованной охраны может передаваться с помощью канала GSM.

С этой целью охраняемое строение оборудуется датчиками GSM модуля, замкнутыми на центральный пункт. При тревожном сигнале от любого датчика сразу происходит включение GSM передатчика и хозяину охраняемого объекта направляются небольшие смс-сообщения либо звонки на телефон.

При другом способе, GSM модуль оборудуется приспособлением, позволяющим записать тревожное голосовое сообщение при дозвоне, которое при необходимости направляется на определенные номера телефонов.

Включение и отключение этого механизма осуществляется через радиобрелок либо клавиатуру, подсоединенную к сигнализации.

Видеорегистратор — важный элемент системы видеонаблюдения

Видеорегистратор — это специальное устройство, которое осуществляет приём, запись, хранение и воспроизведение видеоинформации. По форме напоминает тюнер или небольшой DVD плеер.

Камеры передают сигнал на видеорегистратор, после чего тот преобразует полученный сигнал в видеозапись, сжимает его, получая определённый формат. Далее устройство сохраняет запись на жесткий диск. Параллельно идёт воспроизведение потокового видео на экране либо с жесткого диска.

Видеорегистраторы бывают разные, поэтому обратите внимание на количество портов для камер, наличие порта для подключения микрофона, наличие входа для подключения жесткого диска. Может передавать информацию непосредственно на экран либо через Интернет на любое другое устройство (планшет, ноутбук, смартфон)

Отдельно стоит выделить суммарную скорость записи, а также количество информации до перезаписи (когда диск заполняется, устройство само стирает старые видеофайлы).

Если вы не хотите разбираться во всех тонкостях, тогда заранее продумайте, сколько у вас будет камер, какой объём диска необходим, нужен ли звук и выход в сеть. После этого сообщите данную информацию продавцу, чтобы тот подобрал оптимальный вариант.

Как определиться с выбором камеры: основные критерии

При приобретении камер для видеонаблюдения рекомендуют руководствоваться следующими критериями выбора:

цветность матрицы. Существуют видеокамеры с чёрно-белым и цветным изображением. Для уличного наблюдения обычно используются модели в чёрно-белом варианте. Такие камеры в ночное время передают более чёткое изображение. А вот цветные устройства рекомендуют ставить в хорошо освещённых местах, где может понадобиться большая детализация изображения. Их предпочтительно ставить на крыльцо, если оно хорошо освещено;

чувствительность видеокамеры. Данный параметр позволяет различать объекты наблюдения при разной степени освещённости. Чувствительность к освещённости измеряется в люксах. Для уличного ночного наблюдения рекомендуют покупать оптику с чувствительностью 0,01 лк;

разрешение изображения. Данный параметр измеряется в пикселях, а также в телевизионных вертикальных (горизонтальных) линиях и определяет чёткость объектов наблюдения. Чем больше эти показатели, тем более детально изображение. Для видеокамер наблюдения рекомендуют разрешение 420 телевизионных линий по вертикали. Для определения номера авто достаточно разрешения 120 пиксель/м, а чтобы опознать незнакомца — 250 пиксель/м;

угол обзора. Чем больше этот параметр, тем больше обозреваемый периметр. Но в данном случае следует учесть, что при просмотре отдалённых объектов изображение становится менее чётким и детализированным;

частота формирования кадров. Камера может фиксировать 5 или 30 кадров в секунду. Для неподвижных объектов (машина на парковке и прочее) достаточно минимальной частоты. А вот чтобы просмотреть номера проезжающей машины следует брать максимальную;
наличие датчика движения, микрофона;

объём памяти. Данный параметр определяет время, в течение которого камера производит видеосъёмку, так как основная часть видеокамер при заполнении памяти записывает новое видео поверх старого;

способ передачи сигнала. Различают беспроводное и проводное оборудование. Беспроводные системы дороже стоят, но более удобны в использовании, так как не нуждаются в монтаже кабельных сетей для подключения. Они оснащены функцией WI-FI. При выборе проводной системы видеонаблюдения нужно учесть, что передача сигнала ограничена самой сетью;

соответствие месту эксплуатации

При приобретении камеры для видеонаблюдения важно учесть место и погодные условия, в которых она будет эксплуатироваться. Так, камеры, установленные на улице, должны иметь защиту от внешней среды (против осадков, перепадов температуры и т.п.)

Существуют также антивандальные камеры, которые обладают корпусом из стали и хорошо защищены от ударов и разных механических повреждений.

Следует также учесть, что есть следующие виды камер, которые удобно устанавливать для наблюдения за частным домом или дачей:

  • фиксированные. Устанавливаются в помещении и на приусадебном участке наружно. Имеют хорошую защиту от погодных условий;
  • поворотные. Имеют большой диапазон просмотра территории. Оснащены датчиками движения и звука, а также поворачиваются в сторону их источника;
  • купольные.Такие камеры устанавливают на горизонтальных поверхностях;
  • PTZ-модели. В таких моделях поворотный механизм позволяет достичь скорости разворота до 400 градусов в секунду.

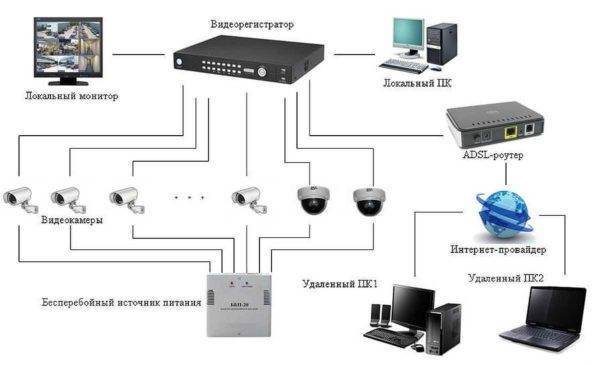

Видеонаблюдение для частного дома: состав системы

После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:

  1. Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
  2. Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
  3. Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
  4. Блок питания камер (подбирается в зависимости от потребления электроэнергии).

Охранное видеонаблюдение для дома: состав аппаратуры

Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.

Основное — это правильно расставить камеры и определиться с их параметрами

Кроме того, нужны будут некоторые материалы для монтажа:

  • Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
  • Кабель для подключения питания (ШВВП или ПВС).
  • Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).

Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.

Дополнительные элементы системы

Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.

Система видеонаблюдения с выходом в интернет и удаленным доступом к информации

Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.

Проводная или беспроводная

Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.

Если есть возможность, лучше тянуть провода — надежнее

Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.

Как выбрать видеонаблюдение для дачи

Дачное видеонаблюдение может решать две задачи: фиксировать происходящие события для их дальнейшего анализа и/или выполнять охранную функцию. Первый вариант не требует использования профессионального оборудования и выхода в интернет, но и пользы особой он не приносит. Максимум, что вы сможете выяснить – соседские дети полакомились вашей клубникой, либо маргинальные личности решили переночевать у вас на веранде. Об оперативной реакции и речи быть не может. Понятно, что такая схема может сработать, если вы живете на даче постоянно: во-первых, записи будут просматриваться ежедневно, во-вторых, сам факт наличия камер отпугнет потенциальных грабителей.

Стандартный набор для дачного видеонаблюдения

Если же поездки за город носят сезонный характер, эффективнее будет установить видеонаблюдение с удаленным доступом. В этом случае вы в любой момент сможете подключиться к системе с любого устройства (телефон, планшет, компьютер) и проверить, что происходит в ваше отсутствие. «Умные» комплекты срабатывают при обнаружении движения и сразу же отправляют фотографию объекта на прописанную в настройках электронную почту. Здесь есть одно «но»: для бесперебойной работы видеонаблюдения нужно соблюсти следующие условия:

  • Установить камеры с инфракрасной подсветкой для съемки при отсутствии освещения и датчиком движения. Лучше всего выбирать оборудование в антивандальном исполнении и в пылезащищенном корпусе.
  • Обеспечить защиту проводов от случайной либо намеренной порчи. Если есть возможность, лучше провести скрытый монтаж.
  • Организовать контроль заполнения памяти видеорегистратора (например, использовать циклическую запись) и отключения электроэнергии (подойдет обычный компьютерный ИБП со стандартными евророзетками на выходе).
  • Наладить стабильную связь через интернет-соединение. При отсутствии проводного интернета можно использовать мобильные 3G-модемы совместно с роутером, к тому же современные рекордеры поддерживают технологию P2P, а значит не требуют наличия «внешнего» IP-адреса.

Доступные варианты организации видеонаблюдения

Конечно, для создания профессиональной системы захвата изображений необходимы определенные финансовые вливания: покупка камер, видео регистраторов, мониторов, кабелей и блоков питания. Для домашнего или частного применения все это не нужно. Требования у статистического пользователя невелики — доступность просмотра нескольких точек дома или квартиры в любое время, с записью происходящего. Все это можно получить, если организовать IP видеонаблюдение своими руками с использованием WEB-камер или смартфонов, а также компьютера или планшета, в качестве контролирующего узла. Для повышения уровня домашней системы наблюдения применяются и специализированные устройства захвата изображения. Также есть более крупная система охранного телевидения, которая используется на больших объектах и в организациях.

Специализированные камеры

Бытовые варианты устройств захвата реального изображения достаточно миниатюрны. Многие из них оснащены датчиком движения и инфракрасной подсветкой. Кроме того, специализированные камеры позволяют записывать видео на установленную в них SD карту в течение некоторого времени, пока не сядет аккумулятор. Или же выполнять это практически бесконечно при постоянном питании через обычный USB разъем. При отсутствии движения устройство уходит в режим «сна», до момента очередного возникновения необходимости работы, экономя заряд встроенного источника питания. Управляются и настраиваются специализированные камеры, посредством смартфона или компьютера при прямом или WIFI подключении.

Вид связи, указанный последним, дает и большой бонус в плане контроля поля зрения устройства и настройки его функций, вне зависимости от текущего расположения оператора.

Присоединив устройство подобного плана к домашней компьютерной сети, можно добиться передачи и просмотра изображения через интернет в любой точке света. Обычно соединение с камерой захвата производиться при помощи клиентских программ, устанавливаемых на компьютер, планшеты или смартфоны под управлением Windows, Linux, iOS и Android. Есть варианты оборудования, создающие сами готовый интерфейс доступа к функциям устройства захвата посредством любого браузера. Все возможности, предоставляемые камерой, обычно описаны в идущих к ней руководствах.

С использования смартфона

У многих скапливаются дома уже устаревшие, тем не менее, еще работающие смартфоны. Их также можно применять в качестве устройств захвата изображения. Для этого достаточно чтобы сам телефон обладал камерой и имел выход в мобильный интернет или сеть. На него ставиться специальная программа-сервер, наподобие IP Webcam, Home Security Camera — Alfred, TrackView, AtHome Video Streamer & Camera, Warden Cam, Telephoto.

Работа с камерами, просмотр текущего изображения и записей, в случае перечисленных разработок, производится при помощи Web интерфейса или клиентской части, установленной на компьютер, или другой смартфон. Одна из интересных функций доступных при использовании телефона в качестве устройства захвата — возможность обратной связи. В большинстве названых программ доступно удаленное включение изображения на экране и передача голоса. Есть функция кратковременного зажигания вспышки для привлечения внимания.

Применяя Web-камеру

Наиболее простой способ создания системы видеонаблюдения своими руками — использование WEB камер, подключенных к компьютеру или ноутбуку. Причем существуют их варианты, соединяющиеся не только через шнур USB, но и посредством радио или WIFI.

Управляющая программа ставится на клиентское устройство, превращая его среди всех прочих возможностей, в хранилище видеозаписей и монитор текущего состояния камеры. Функциональность клиентского ПО этим не ограничиваются. Для многих из подобных программ доступна трансляция онлайн через сеть и сохранение данных в облачных серверах, откуда их можно просматривать, используя другие высокоинтеллектуальные аппараты. На чем, собственно и основывается система удаленного видеонаблюдения через интернет для частного дома или квартиры, собранная своими руками
