Правила выбора регистратора видеонаблюдения

Обзор популярных моделей

Среди нескончаемого сортамента современных регистраторов, по нашему мнению, стоит выделить следующие модели:

  • Цифровой видеорегистратор BestNVR-404 IP, который способен принимать и обрабатывать сигнал с четырех камер. Устройство работает на базе популярной операционной системы Android и помимо четырех видеоканалов пишет сигнал с двух микрофонов. Разрешение записываемого видеосигнала в режиме реального времени – 1280х960 пикселей. Скорость записи – 25 кадров в секунду на каждой камере. Объем хранилища данных – до 8 терабайт (2 жестких диска по 4 Тб, приобретаемых отдельно). Поддерживает протокол сетевого обмена данными. Стоимость 18-20 тысяч рублей.

  • Регистратор видеонаблюдения на 8 камер Gazer NF308r, поддерживающий запись в формате Full HD (1920х 1080). Это устройство аккумулирует данные на 8 дисках с общей емкостью до 24 Тб. Суммарная скорость записи регистратора – 200 к/с или 25 кадров в секунду на каждую камеру. Помимо 8 видеоканалов регистратор принимает сигнал и с такого же числа аудиоканалов. Управление осуществляется удаленно, с помощью дистанционного пульта или смартфонов и ПК, поддерживающих операционные системы iOS, Android, Windows (посредством интернет браузеров). Кроме того, устройство работает с сетевыми протоколами, передавая данные на уделенный ПК, и может управлять системой поворота и наведения удаленных камер наблюдения. Стоимость регистратора – от 700-750 долларов США.

  • Гибридный видеорегистратор на 16 камер Tecsar L164-8D8P-H, способный писать и Full HD сигнал, и видео в минимально приемлемом формате D1 (704х576 пикселей). Максимальное разрешение (без сжатия) — 2560 х 1600 пикселей. Кроме 16 видеоканалов регистратор снимает сигнал и с 4 аудиоканалов. Устройство снимает сигнал как с аналоговых, так и с цифровых камер. Причем регистратор способен работать и в DVR режиме (только аналоговая запись с 16 камер), и в NVR-режиме (только цифровая запись с 24 камер), и в HDVR-режиме (аналоговая и цифровая запись с 8/8 камер).  Емкость накопителя – 16 Тб (2 диска по 8 Тб, приобретаемых отдельно). Стоимость устройства – 150-200 долларов США.

Как видите: регистратор может быть и дорогим, и дешевым. Причем цифровая техника стоит дороже аналоговой. Однако последняя не обеспечивает должного качества сигнала.

Встроенный интеллект

Некоторые модели NVR могут поддерживать различные интеллектуальные функции:

Контроль забытых вещей. Если в запрограммированной зоне был оставлен какой либо предмет, то nvr сообщит об этом по электронной почте или push уведомлением.

Пересечение линии. Возможность задать линию при пересечении которой начнется запись или отправится тревожное сообщение.

На видео: Видеорегистратору задали линию, при пересечении которой начнется вестись видеозапись, данное решение необходимо для того, чтобы запечатлеть возможного нарушителя, проезжавшего на автомобиле через пешеходную зону.

Запись по движению. Данная функция позволяет настроить область при вхождении в которую начнется вестись запись. (Запись по движению реализована у всех моделей nvr по умолчанию)

Подключение

Технология подключения жесткого диска отличается своей простотой и осуществляется самостоятельно без помощи специалистов. Для этого достаточно следовать следующему алгоритму действий:

  1. Первоначально видеорегистратор необходимо разобрать, сняв верхнюю крышку для получения доступа к его внутренней структуре.
  2. Внутри имеется свободное место для монтажа устройства, его всегда легко обнаружить по наличию пазов, предназначенных для фиксации HDD, а также отверстий на стенке, обеспечивающих вентиляцию. Жесткий диск крепится к имеющимся пазам при помощи винтов, которые необходимо надежно закрутить.
  3. В комплектацию всех устройств для хранения данных входит SATA-кабель с узким шлейфом и кабель, обеспечивающий питание. Они подсоединяются к соответствующим разъемам в видеорегистраторе и жестком диске.

Ввиду наличия индивидуальных особенностей у различных моделей видеооборудования могут возникать свои нюансы по подключению, но в целом процесс не будет принципиально отличаться от приведенного в инструкции.

После совершения перечисленных действий жесткий диск подключен, но иногда встречается проблема, заключающаяся в том, что видеорегистратор не видит или не может идентифицировать устройство.

Для устранения этой неполадки потребуется:

  1. Провести форматирование устройства, для этого достаточно подтвердить автоматически выданный соответствующий запрос.
  2. В процессе форматирования на экране не будет никакой индикации, позволяющей понимать, на каком этапе находится процесс. В зависимости от емкости диска он может занимать от 1 до 15 минут.
  3. Во время форматирования может возникать оповещение, что в устройстве отсутствует HDD, которое не должно настораживать пользователей, поскольку во время этого процесса видеорегистратор не видит устройство.
  4. После завершения форматирования система обнаружит чистый диск и покажет объем свободного пространства, которое имеется на нем.

Принцип работы

Каждая видеокамера состоит из трех частей:

  • объектив;
  • матрица;
  • схема обработки сигналов.

Первые две составляющие преобразуют оптическое изображение в сигнал. Объектив направлен на формирование изображения объекта на разных расстояниях, размерах. Чтобы получить качественное изображение, необходимо, чтобы плоскость матрицы совпадала с плоскостью обнаруженного объекта.

После получения сигнала, его необходимо передать, обработать и преобразовать в изображение, а также сохранить. Передать видеосигнал можно тремя способами:

  • проводным;
  • беспроводным;
  • оптическим.

Чаще всего используется проводной и беспроводной способ. Он отлично подходит как для аналогово, так и для IP видеонаблюдения. Беспроводной способ, на сегодняшний день, используется редко. Но для дома и дачи такой способ намного удобнее, так как проводные устройства требуют наличия специального оборудования, а их стоимость намного выше беспроводных.

После передачи информации от камеры на другое устройство, ее необходимо обработать и преобразовать в изображение. Для этого лучше всего подходит монитор. Обработка производится двумя способами:

  1. Видеорегистратор.
  2. Видеосервер, или, ПК, с установленной на нем платой видеоввода.

Необходимость в установке видеонаблюдения

Система видеонаблюдения имеет больше преимуществ, чем недостатков. С ее помощью можно не только обезопасить себя, но и всегда быть в курсе происходящего дома за его пределами. Например, знать, чем занимаются дети в данный момент, или как ведет себя няня.

Пример

Самым удобным вариантом видеонаблюдения является подключение камеры к монитору компьютера или видеорегистратор. Вы всегда будете в курсе того, что происходит дома. Например, вы оставили ребенка дома с няней, каждая мама будет волноваться, как себя ведет чужой человек, как чувствует себя ребенок. Установив камеру видеонаблюдения с видеорегистратором, можно просмотреть записи, проанализировать ситуацию, если случились какие-то неурядицы.

Самая распространенная схема видеонаблюдения – это видеорегистратор. Его можно установить на самых разных объектах: от простых домов и квартир, до торговых центров.

Такая схема дает возможность реализовать следующие задачи:

  • записать события по определенному движению, либо осуществить постоянную запись;
  • посмотреть запись удаленно, через интернет;
  • поддержать различные аудиоканалы;
  • управлять поворотными камерами;
  • подключать внешние устройства;
  • отправлять смс-сообщения;
  • отправлять тревожные сообщения на электронную почту;

Лучшие модели видеорегистраторов

Модель BEWARD BK0104S – образец IP аппаратуры, в которой предусмотрена одновременная запись изображения и звука с 4-х выносных камер с последующим воспроизведением. Заявленная производителем скорость составляет 120 к/секунду. Съемка возможна в диапазоне разрешений от 176х144 до 1920х1080, а объем хранимой (архивируемой) на съемном накопителе информации достигает 6 ТБ.

Компактное изделие под обозначением DAHUA DHI-NVR2104-S2 отличается современным эргономичным видом и весит не более 0,5 кг. Цифровой модуль регистратора выполнен на 2-х ядерном процессоре, поддерживающем интерфейсы HDMI и VGA. Делать резервные копии на этом устройстве можно через Интернет или с помощью USB-накопителя.

Образец регистрирующего оборудования марки CTV-IPR3104 SEP также характеризуется компактными размерами (30х24,8х5,2 см). Он способен работать в диапазоне температур от –10 до +55 градусов. Этим устройством поддерживаются 4 камеры IP типа с разрешением до 5 МP, а суммарная скорость записи составляет 100 к/секунду.

При обслуживании видеокамер используется формат 720-1080P, а для получения качественного изображения в нем предусмотрено шесть уровней записи. Для хранения информации применяется типовой алгоритм сжатия H.265/ H.264. Встроенный в систему архив рассчитан на 6 ТБ информации, размещенной на жестком диске.

Как выбрать видеорегистратор для видеонаблюдения

Проще всего подобрать прибор в соответствии с целями и задачами наблюдения. Но перед этим рекомендуется разобрать некоторые вопросы.

Вопросы

Главные вопросы при подборе видеорегистратора:

  • какая требуется скорость видео фиксации;
  • какой уровень детализации необходимо поддерживать;
  • какими технологиями снабжены видеокамеры (AHD, HDCVI и пр.)
  • необходима ли опция звукозаписи;
  • видеоконтроль будет непрерывный или исключительно при появлении движения в кадре;
  • планируются ли повороты устройств;
  • важны ли тревожные функции;
  • какой монитор планируется подключить к видеорегистратору;
  • объем, какова размера потребуется для сохранности архива.

Имея ответы и понимание по указанному списку модель регистратора выбрать просто. Например, для дома подойдут и аналоговые модели. Для цеха – гибридные системы.

Цели

Когда на объекте слежения важна детализация и четкая картинка попадающего в архив материала, то уделяют внимание величине разрешения видеоряда. А видеокамеры для простой фиксации движения людей, подсоединяют к регистратором с малым показателем разрешения записи

Когда на видеозаписи важно различать, например, номинал банкнот в руках кассира, понадобятся цифровые видеорегистраторы для видеонаблюдения и соответствующие камеры. Приборы с высокой скоростью записи выбирают для участков, где подразумевается быстрое движение объектов

Например, в казино, где действия злоумышленника могут осуществляться за секунды. Тогда требуется запись 25 к/с для единицы системы. Когда отслеживаются действия сотрудников  – до 12 кадров в секунду. Для стандартных объектов подойдут устройства с записью от 3 до 6 к/с

Приборы с высокой скоростью записи выбирают для участков, где подразумевается быстрое движение объектов. Например, в казино, где действия злоумышленника могут осуществляться за секунды. Тогда требуется запись 25 к/с для единицы системы. Когда отслеживаются действия сотрудников  – до 12 кадров в секунду. Для стандартных объектов подойдут устройства с записью от 3 до 6 к/с.

Выбирать между аналоговыми и цифровыми регистраторами следует в зависимости от используемого оборудования и характеристик участка видеонаблюдения. Когда проектируется сеть безопасности на крупной промышленной компании, в офисном здании с внушительным числом кабинетов, в банках и аналогичных структурах, в гипермаркете, ресторане с автостоянкой, то лучший выбор – цифровое видеонаблюдение с дополнительным оснащением минимум 2-х выносных видеокамер.

Когда объем хранимой информации подразумевается в больших размерах, обращают внимание на наличие доступа по p2p к облаку. Некоторые регистраторы имеют встроенные бесплатные облачные сервисы p2p cloud

В зависимости от организации работы с системой видеонаблюдения покупать категории DVR. Например, пентаплекс — самый популярный вид регистраторов. На них единовременно возможно осуществлять практически все операции: смотреть архив, вести запись видеоряда на диск, просматривать видео в онлайн режиме на мониторе без пульта, делать удаленную настройку на офисные камеры видеорегистратора из дома и прочее.

Модели

Список видеорегистраторов видеонаблюдения с модулем и без, работающих от питания:

Это только ряд моделей, на рынке видеорегистраторы представлены в ассортименте. Так прибор для ip-камер с малым объемом памяти возможно купить за 2500 р. А гибридные модели – за 4000 р.

Подключение двух IP камеры к регистратору через роутер

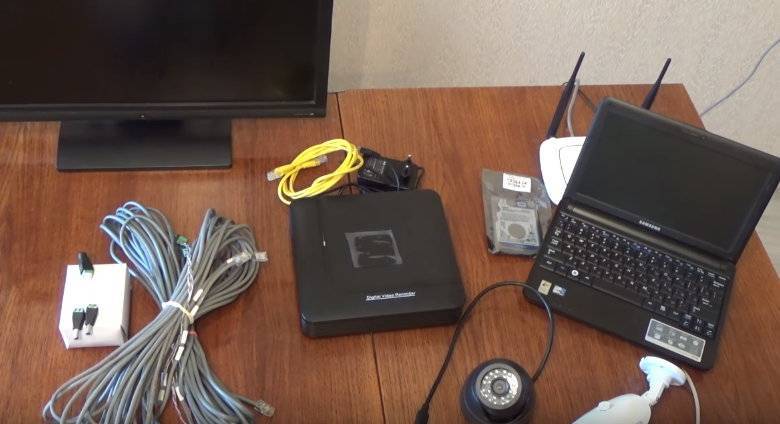

Наше цель создать небольшую сеть IP видеонаблюдения из двух камер — одной уличной, другой для помещения.

К данной сети можно будет подключиться через компьютер или ноутбук (нетбук).

А также можно настроить удаленный онлайн просмотр изображений с камер через смартфон.

Здесь уже будет использоваться HDD размером 2,5 дюйма от ноутбука на 500 Гб.

Устанавливаем HDD в регистратор.

Подключение камер можно осуществлять несколькими способами. Самый простой это подключение их напрямую к коммутатору с поддержкой POE, в данном случае нам не нужен отдельный блок питания на каждую камеру.

Если использовать БП, то от него придется вести к каждому устройству отдельный кабель на 12В.

Но чтобы этого не делать к камере можно пустить питание прямо по витой паре. Для этого используйте коричневую и синюю жилы.

Оранжевая и зеленная жили используются для сигнала.

Дело в том, что в витой паре используются не все жилы. Задействованы только оранжевая пара (оранжевый и бело—оранжевый) и зеленая пара (зеленый и бело—зеленый).

А коричневая пара и синяя не используются, поэтому по ним мы можем падать питания 12В.

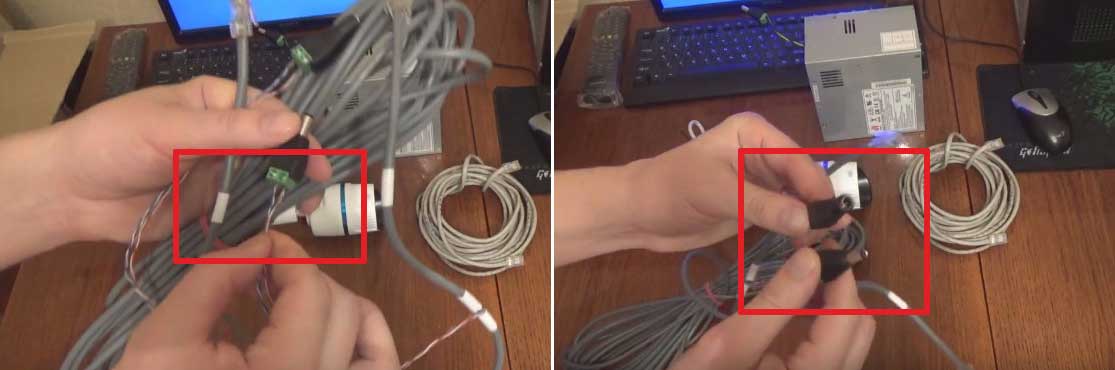

Выделите синюю и коричневую пары, а остальные жили заправьте обратно в кабель.

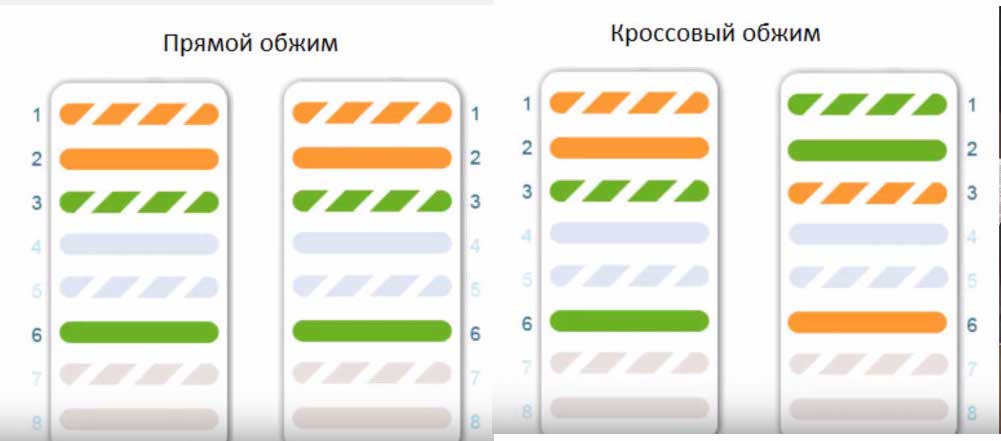

Обжим происходит по такому же принципу, как и обычная витая пара, но при этом исключаются из коннектора синий, бело—синий и коричневый, бело—коричневый провода.

Так как подключение будет осуществляться напрямую к компьютеру обжим лучше провести по схеме «Кросс».

Синюю пару подключаем к «+», а коричневый для «—».

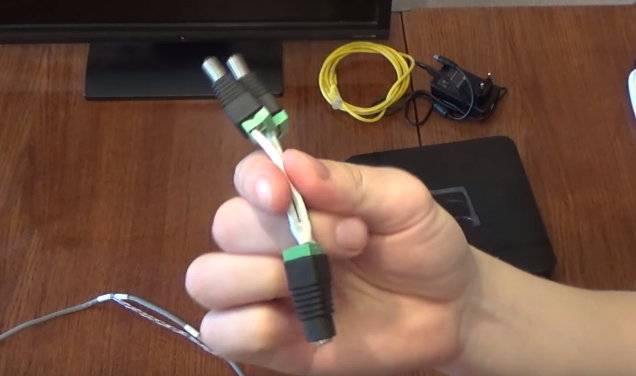

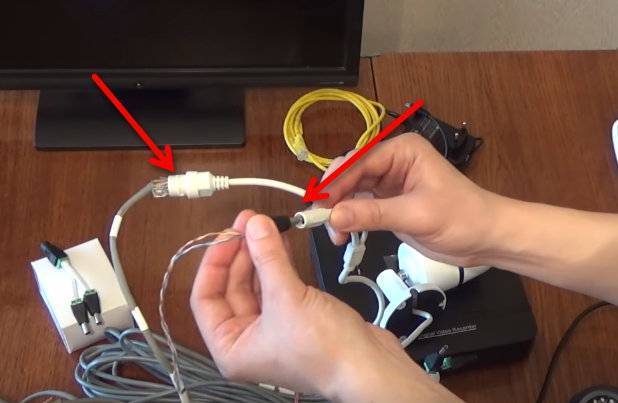

Подключаем коннектор и разъем питания.

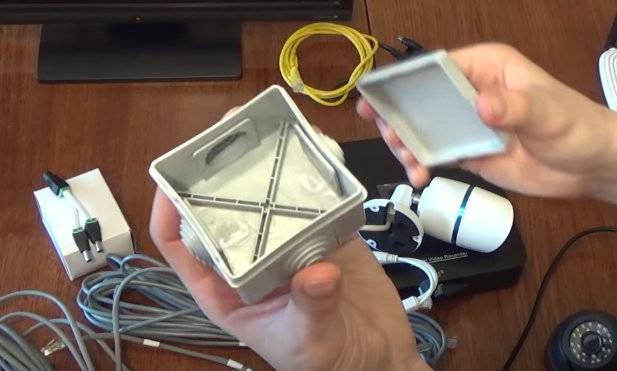

Чтобы провода не болтались, а также были защищены от влаги можно использовать распаячную коробку.

Таким же образом подключаем и вторую камеру.

Дальше нужно подать к камерам питание. Оно должно быть на 12В с силой тока на 1А.

Если у нас два устройства, то можно использовать адаптер на 12В и 2А, а для их подключения можно приобрести или сделать самостоятельно раздвоитель.

Подключаем его к адаптеру.

И уже к нему подключаем видеокамеры.

Подключаем адаптер в розетку.

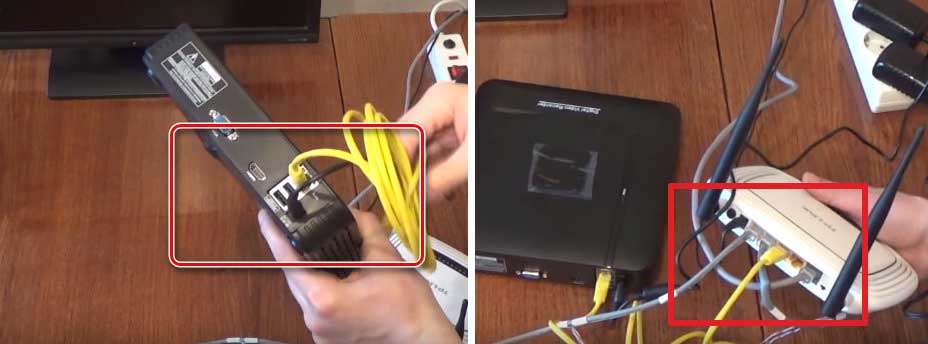

Далее подключаем камеры к роутеру.

Дальше подключаем сам видеорегистратор. Сначала адаптер питания, а затем с помощью сетевого кабеля к роутеру.

Подключаем к регистратору монитор.

После того как вы все подключили включите питание. Как только программное обеспечение загрузится появиться сообщение, что форматирование жесткого диска завершено.

Дальше, как и в первом случае появиться мастер настройки и сразу подхватиться одна из камер.

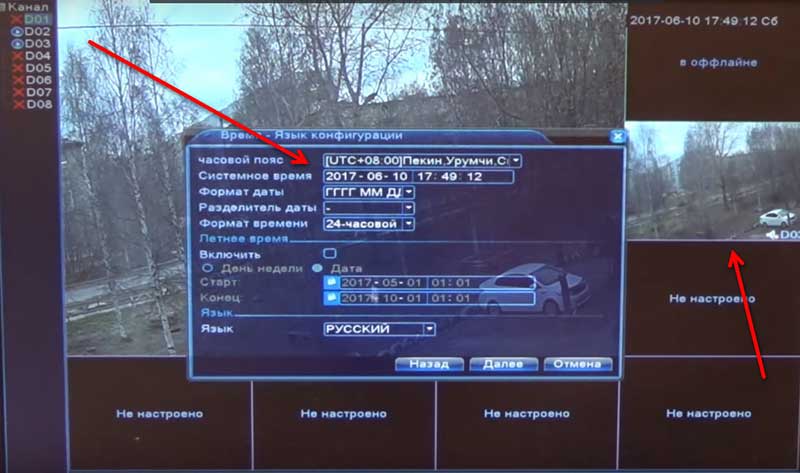

Дальше выставляет язык и время, все делается, как и в первом случае.

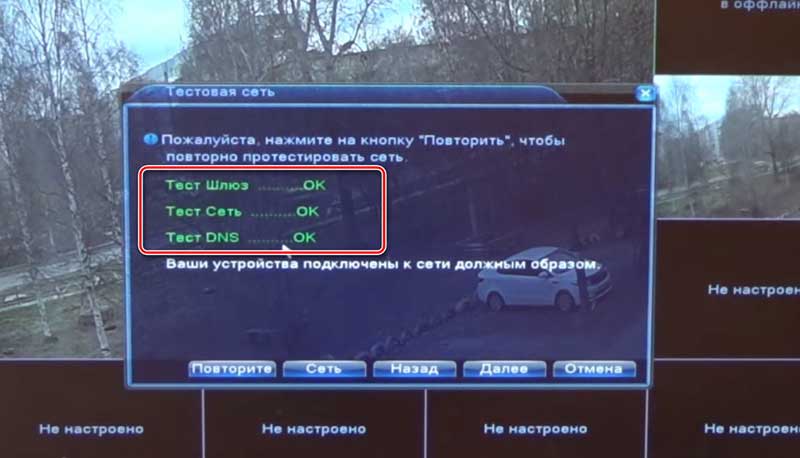

Тестирование шлюза с положительным результатом указывает на то, что есть прямой выход в интернет через роутер.

Далее повторяем шаги, которые указаны в предыдущем разделе.

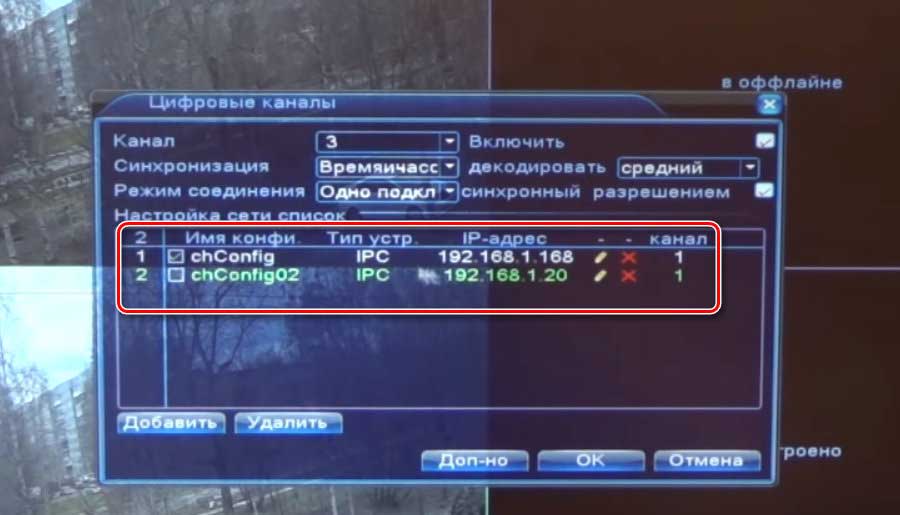

Вторую камеру настраиваем вручную. Жмем «Установки» и дальше «Добавить».

Жмем ОК и переходим в цифровые каналы. Там наблюдаем вторую камеру.

На другом канале активируем вторую камер, она должна подхватиться.

3 BEWARD BK0104S

IP-приспособление получило признание за целый ряд отличительных преимуществ. Здесь разработчики предусмотрели не только одновременную запись со звуком всех 4 камер, но и воспроизведение

Что немаловажно, в этом случае скорость доходит до 120 к/с. Канальная съемка выполняется в широком диапазоне разрешений – от 176х144 до 1920х1080

Объем архивной информации достигает 6 ТБ, для этого через интерфейс SATA устанавливается съемный накопитель.

К преимуществам относится и поддержка облачных хранилищ. Благодаря современной технологии P2P есть доступ к компьютеру и мобильному телефону. Приложение устанавливается бесплатно. Для подключения внешних устройств видеорегистратор имеет два USB 2.0. Опция резервного архивирования так же входит в функционал, как и помодульного обнуления настроек до заводских. Из режимов воспроизведения положительные отклики получил покадровый просмотр вперед. При приобретении прибора нужно помнить, что он отлично работает только при плюсовой температуре (до 45 градусов).

Кто предоставляет готовые комплекты с установкой

Приобрести ведеокамеры для системы «умного дома» можно в:

  1. – их системы видеорегистраторов с датчиком движения и иные устройства помогут поддержать безопасность в доме или квартире. Управлять ими можно удаленно, например, через смартфон. – предоставляет множество вариантов камер видеонаблюдения, различных по качеству, стоимости и характеристикам.
  2. РусМарта – предоставляют не только готовые комплекты видеонаблюдения, но и охранные сигнализации, устройства контроля доступа (домофоны, видеоглазки).
  3. МТС – большое количество видеокамер, полностью укомплектованных под нужную область использования.
  4. Видеоглаз – в продаже представлен большой выбор готовых комплектов видеонаблюдения, которые уже полностью готовы к установке.

Камеры видеонаблюдения – это важная составляющая «умного дома». Она направлена на охрану помещения, чтобы жильцы чувствовали себя в полной безопасности.

При планировании видеонаблюдения дома или на участке, а возможно эта тема подойдёт и для юридических лиц, но как правило у них ещё есть физическая охрана или офис уже кем-то снаружи охраняется, продумывайте расположение видеорегистратора. Как правило к видеорегистратору подключают монитор, чтобы всегда видеть картинку в режиме реального времени и для просмотра видеозаписей. Хотя можно его подключить к сети и смотреть уже на смартфоне или компьютере, кому как удобнее. Конечно в зависимости от цели использования видеонаблюдения может ещё зависить расположение видеорегистратора, но чаще всего от каких-то нехороших ситуаций.

Где лучше не размещать видеорегистратор:

  • возле входной двери с подключенным к нему монитором
  • возле телевизора в комнате с подключением к нему же
  • возле компьютера

В данном случае получается, что он на самом виду и найти его будет совсем не сложно, а если у вас дети. Так с ним же будет очень интересно поиграться, провода подергать или ещё чего. Поэтому при планировании видеонаблюдения продумывайте место его нахождения. Существует специальные сейфы для коммутационного оборудования, если уж совсем негде его спрятать. И конечно провода от камер так же прятайте подальше, чтобы их не было видно.

Резервная копия видеозаписей с видеорегистратора? Зачем?

Думаю мало кто задумывается при установки системы видеонаблюдения о резервном копировании видеозаписей с видеорегистратора. Вроде как купил видеорегистратор, подключил жесткий диск, чего ещё надо? Возможно вы даже правы, если у вас видеорегистратор спрятан за толстыми пуленепробиваемыми стенами, куда и сам владелец с трудом подберется. Но как правило ситуция с доступом к видеорегистратору совершенно иная.

  • Датчик абсолютного давления пежо 308 где находится



  • Где находится реле бензонасоса на ваз 21099



  • Как почистить пятаки на стартере ваз 2110



  • 002129 сигнал блокировки стартера p n p0851 006 короткое замыкание на массу



  • Где стоит датчик холостого хода на рено дастер

Выбор видеорегистратора по технологии обработки сигнала

Выбор видеорегистратора  начинается с желания работать с определенным форматом видеонаблюдения. Здесь, как говорится, дело вкуса, одни специалисты отдают предпочтения аналоговым устройством высокого разрешения, так как это более проще и надежно, другие привержены IP формату, так как такие системы возможно всячески масштабировать, объединяя их в единую сеть с различным оборудованием при этом разгоняя разрешение видеокамер до небывалых высот.

Но ни в коем случае нельзя считать, что один формат лучше или хуже другого. Они оба хороши, но по своему. Определяющим фактором выбора той или иной технологии, я считаю обстоятельства отталкиваясь от которых рождается целесообразность интеграции одного из этих двух форматов. Новичкам я всегда советую использовать аналоговые модели высокой четкости, так как они гораздо проще и не прихотливы в настройке и отвечают на все задачи, которые может поставить рядовой покупатель.

Аналоговые видеорегистраторы

Сегодня на рынке аналоговых систем доступны видеорегистраторы работающие по формату видеонаблюдения AHD, HDTVI, HDCVI, HDSDI или со всеми форматами сразу, это так называемые мультигибридные видеорегистраторы. Я не буду рассказывать о каждой технологии по отдельности, так как они все примерно равны и отличаются незначительно, повторяюсь это лишь дело вкуса, но самые дешевые видеорегистраторы и видеокамеры будут в формате AHD, так как данная система полностью открыта для любых производителей.

Важно знать!

Качество выдаваемого кадра в системах AHD, HDTVI, HDCVI или HDSDI одинаковое, ни одна технология не выделяется на фоне другой по разрешению или детализации, все зависит лишь от класса видеокамеры и ее матрицы.

Как мы и говорили ранее аналоговое видеонаблюдение самое простое. Видеокамеры подключаются к видеорегистратору по коаксиальному кабелю при помощи BNC разъемов при этом никаких манипуляций больше производить не приходится, остается лишь подключить регистратор к монитору или телевизору посредством VGA разъема или HDMI кабеля.

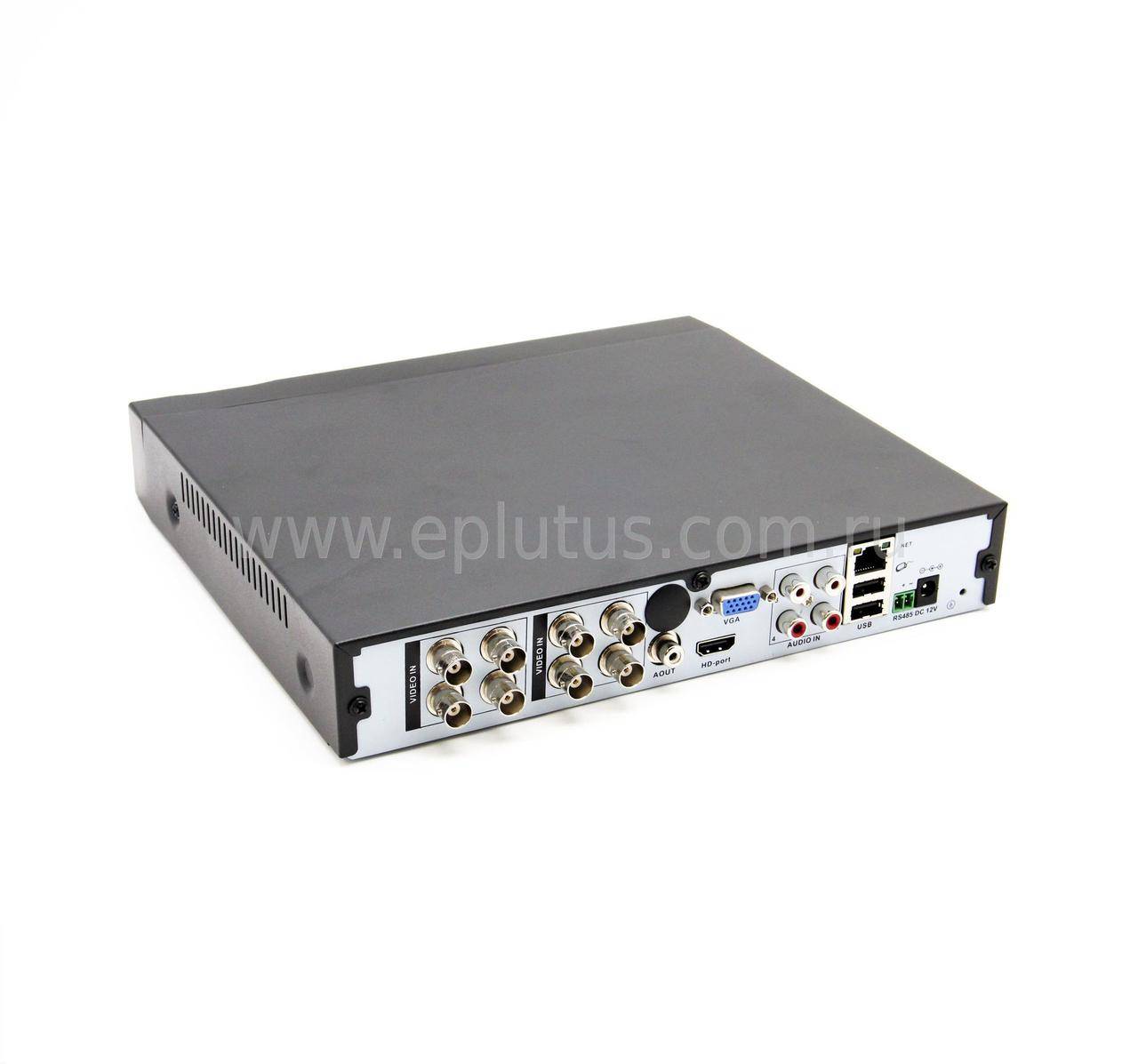

В отличии от ip видеорегистратора, аналоговые имеют выходы для подключения микрофонов на задней панели. Каждый канал соответствует каналу камеры видеонаблюдения. У ip регистраторов выхода под микрофона вы не найдете, так как микрофон подключается напрямую к камере с которой и передается звук в цифровом формате.

Гибридные аналоговые видеорегистраторы, так же могут поддерживать  не только камеры подключаемые через BNC разъемы, но и любые ip видеокамеры. В зависимости от характеристик устройства, специальный гибридный режим  позволяет работать сразу с двумя технологиями, что дает возможность использовать систему в режиме совместимости.

IP видеорегистраторы

IP регистраторы работают исключительно с ip видеокамерами. На рынке представлено огромное множество моделей с поддержкой разрешений от 1 MP до 12 MP, что в свою очередь открывает широкий диапазон возможных интеграций в любые сложные и специфические системы.

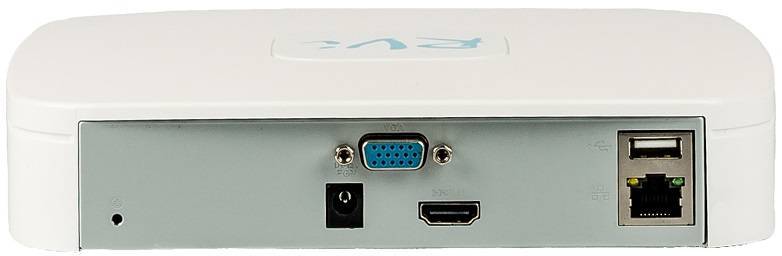

Задняя панель ip видеорегистратора более примитивна, кроме сетевого порта и разъемов для подключения к монитору вы ничего не найдете, так как ip видеокамеры подключаются к  коммутатору или роутеру от которого  пускается один Lan кабель к регистратору для работы в одной ip сети. Премиальные модели могут иметь несколько встроенных POE портов, к которым можно подключить видеокамеры напрямую.

POE — технология, позволяющая подавать питание и сигнал на  ip видеокамеры по 4-х парному Lan кабелю.

Техническая оптимизация жестких дисков

Техническая настройка Seagate позволяет одновременно записывать и читать изображение, сохраняя уверенную производительность работы системного комплекса.

DIGITAL Purple сформирован под видеозапись. Тестирование показало снижение времени отклика при достижении предельного показателя производительности.

Скорость Seagate Surveillance hdd для видеонаблюдения превышает на 20% Western Digital, благодаря акцентированию работы техники на функцию чтения.

Дополнительное преимущество HDD встроенный сенсор вибрации.

Накопитель SEAGATE обеспечивает регламентную эксплуатацию глобальных комплексов видеонаблюдения RAID-массивов, включает в объединенную систему более 16ти жестких дисков.

Заключение

Выше перечислены основные критерии, используя которые можно разобраться в том, какой жесткий диск нужен для видеонаблюдения.

Перед тем, как покупать накопители для систем наблюдения рекомендуется детально проработать структуру и схему будущей конфигурации видеонаблюдения – это позволит существенно упростить задачу выбора.

Если в процессе покупки возникнут какие-либо сложности или проблемы всегда можно обратиться за помощью в компании, специализирующиеся на установке оборудования для ведения наблюдения.

Они смогут не только помочь подобрать оптимальный накопитель для видеонаблюдения, а и произведут настройку системы или же ее монтаж.

Где купить

Покупать недорогие бюджетные видеорегистраторы лучше в отделах специализированного оборудования для систем видеонаблюдения. Менеджеры, прошедшие специальную подготовку, дадут ценные рекомендации и советы – продукцию какой фирмы лучше купить, сколько стоит, какие популярные модели самые покупаемые. При этом товар можно посмотреть или потрогать, прочитать описание, сравнить характеристики, а также уточнить особенности.

Кроме того, выбирать новинки лучших производителей легко на страницах агрегаторов Яндекс.Маркет или E-catalog, где аккумулируются предложения с фото и прямыми ссылками для покупки.

В настоящее время в Москве можно купить:

Настройка записи

Следующем шагом будет установка режима записи. В главном меню находим вкладку «Запись» ⇒ «Настройка записи»

В данном разделе можно задать период записи для каждой видеокамеры по отдельности или всех сразу. Запись видео можно задать по трем критериям «Просто», «Обнаружение», «Тревога».

Просто — Постоянная запись без каких либо сценариев.

Обнаружение — Запись ведется по настроенной зоне детектора движения, когда объект попадает в кадр камера начинает писать.

Тревога — Запись по тревоге, например когда объект закрывает камеру рукой.

В нашем случае было необходимо вести запись в постоянном режиме с 00:00 до 12:00 и по движению с 12:00 до 24:00, для этого мы задали двум периодам необходимые настройки на всю неделю. Период записи возможно задать для любого дня недели по отдельности.

Настройка детектора движения

Переходим в главное меню в раздел «Тревога» ⇒»Детектор движения».

Чтобы включить детектор движения для определенной видеокамеры необходимо:

  1. В разделе «Канал» выбрать номер видеокамеры.
  2. Поставить галочку во вкладке «Включить».

В разделе «Область» при нажатии кнопку «Установить» раскроется окно видеокамеры в котором можно отчертить определенною зону при заходе в которою видеорегистратор начнет вести запись. Красным выделяются поля в которых будет вестись запись.

Интерфейсы. Что можно подключить к видеорегистратору для видеонаблюдения

Основной функционал регистратора возможно дополнить и расширить путем подключения сторонних устройств.

Аудио- входы и выходы (RCA)

Аудиовходы используются для трансляции звукозаписи на регистратор от отдельно стоящих микрофонов. По стандартам в видеорегистраторах есть один аудиовход, или количество равное каналам для камер, или полностью отсутствует.

К аудиовыходу, через кабель, возможно присоединить колонки или иное устройство воспроизведения звука.

Совет: при организации записи со звуком рекомендуется убедиться, что на законодательном уровне на такой процесс нет ограничений.

Тревожные входы-выходы (RS-485)

К таким входам видеорегистратора присоединяют разные датчики, например, движения или разбития. Так, на события, фиксируемые датчиками, на регистраторе настраиваются различные  сценарии реагирования: включение записи видео, сигнализация, сирена, прожектор или поворот видеокамер.

Подключение поворотной камеры (RS-485)

К отверстиям можно добавить камеры с удаленным управлением. Они называют Speed Dome, PTZ, или роботизированные. Через них удаленно включается «zoom» и поворот видеокамер по заданному направлению.

Подключение монитора

В соответствии с видом монитора (для вывода видеоряда), следует подбирать видеорегистратор с разъемами. Камеры подсоединяются к видеорегистратору, а от него к  монитору. Телевизионные мониторы соединяются через BNC-разъем.

Совместимость технологий видеорегистраторов и камер

В современных камерах используются 6 основных технологий видео:

  • IP;
  • HDCVI;
  • HDTVI (Turbo HD);
  • HDSDI;
  • AHD;
  • обычный устаревший аналог (может также называться CVBS), с расширением не более 960H.

По умолчанию не все эти технологии совместимы, поэтому видеорегистраторы следует выбирать с учетом того, какие камеры планируется устанавливать в системе (или будут установлены).

Альтернативное решение вопроса совмещения – покупка гибридного или трибридного видеорегистратора, который содержит функцию для камеры видеонаблюдения, с такой технологией совмещение не создает проблем. Одновременно, возможно подключение к различным устройствам.

Такие приборы отмечены маркировками HDVR (Hybrid DVR). Гибридные подходят для трех типов видеостандартов:

  • IP;
  • Одна из технологий аналогового HD-видео (HDCVI, AHD, HDTVI);
  • Рядовой аналог.

Трибридные устройства поддерживают более одного высокого разрешения HD.

Заметка: новички часто ошибаются приобретая товар на важный участок наблюдения. Например, камера, имеющая разрешение Full HD (1920*1080) или HD (1280*720). Но, самой характеристике качества (разрешения) видеозаписи видеорегистратора не придается особого значения.

Каждый регистратор записывает видео не в разрешении камеры, а в том, на которое настроен он. В итоге поддержка форматов высокого качества камеры оказывается бесполезна, если видеорегистратор способен только на 960H.

Виды HDD для видеорегистраторов

Жесткий диск или HDD представляет собой специальное устройство, предназначенное для хранения на нем информации в различных объемах.

Приспособления, используемые для хранения сведений, полученных с видеорегистраторов, несколько отличаются от компьютерных вариантов. В частности, для всех современных моделей характерно использование интерфейса SATA второго поколения.

Одним из важнейших классификаторов для жестких дисков всех разновидностей является их вместимость. Наиболее популярными сегодня являются HDD, рассчитанные на следующий объем данных:

  1. 320 Гб.
  2. 500 Гб.
  3. 1 Тб.
  4. 2 Тб.

Выбор подходящего жесткого диска необходимо осуществлять исходя из количества камер, с которых поступает информация, а также с учетом производительности данных устройств.

Если переводить единицы измерения объема в часовой формат записи, но в зависимости от объема HDD и заданных настроек получаемой информации на один диск можно поместить архив видео, отснятого за период от одного календарного месяца до года.

Настройка языка и времени в DVR и NVR видеорегистраторах

После включения видеорегистратора в сеть, загружается основной экран отображения видеокамер. Во всплывающем окне нам предлагают воспользоваться гайдом для быстрой настройке системы. Оставляем включенным p2p сервис, закрываем окно нажатием «Cancel» или ставим флажок во вкладке больше не предлагать.

Обратите внимание, что язык интерфейса по умолчанию в нашем случае Английский. Так, что следующим шагом будет смена языка

Для этого в любой части экрана кликаем правую кнопку мышки для вызова вспомогательного меню настроек, в котором выбираем строку «Main Menu».

Чтобы получить доступ в любой раздел DVR или NVR видеорегистратора при первом запуске или после его перезагрузки, всегда сначала необходимо авторизоваться в системе, поэтому в новой вкладке необходимо ввести пароль от учетной записи. Как правило видеорегистраторы на Linux изначально не имеют пароля, так что просто жмем «OK».

В главном меню настроек выбираем вкладку «System» ⇒ «General».

Во вкладке General можно задать часовой пояс, скорректировать дату и время ну и конечно же установить нужный нам язык.

После нажатия кнопки «OK» устройство предложит произвести перезагрузку после которой изменения вступят в силу.

1 Polyvision PVDR-A1-04P1 v.5.4.1

Производитель предлагает модель с функционалом пентаплекс, которая оснащена 4 канальными видеовходами BNC, по одному видеовыходу форматов GDMI, VGA. Для аудиосигнала предусмотрена поддержка RCA. При записи поддерживается как аналоговый режим, так и гибридный. Сжатие получаемой информации происходит в стандартном для многих регистраторов формате H.264/G.711A. Наличие двух USB-портов позволяет скачивать архив на внешний носитель. Емкость жесткого диска достигает 10 ТБ, что в отзывах пользователи называют отличным результатом.

В основе технического решения находится процессор Hisilicon Hi3520D. Устройство адаптировано под работу с целым рядом протоколов: PPPoE, ONVIF, HTTP и другими. Это помогает использовать возможности аппарата по максимуму. Простота управления – еще одно полезное достоинство. Ведь проводить съемку в любом из режимов, отбирать файлы можно и с помощью мышки, и через сеть.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

2 Dahua DHI-NVR2104-S2

Модель представляет собой элегантный эргономичный корпус весом всего 400 граммов. Она работает на двухъядерном процессоре и поддерживает интерфейсы HDMI, VGA. Программное обеспечение базируется на распространенной операционной системе Linux. В каждом окне размещены название камеры, дата, время, двигательная активность, потеря видеосигнала. С момента начала события доступны такие опции, как видеозапись, фотосъемка, отправка информации на монитор, PTZ-управление. Резервное копирование происходит как через Интернет, так и USB-накопитель.

Согласно отзывам пользователей, функционал предлагается самый распространенный. Можно не только записать происходящее, но и в обычном, замедленном или ускоренном режимах просмотреть готовый материал, отобрать нужные файлы, сделать цифровое увеличение. Максимальное разрешение записи составляет до 6 Мп. Видеосигнал активируется как вручную, так и по расписанию или тревоге. Предельная продолжительность ролика установлена 120 минут или 60 минут по умолчанию. Большой плюс – жесткий диск Sata III объемом до 6 ТБ, возможность подключения до 128 пользователей. Выявленный недостаток – отсутствие поддержки технологии PoE.

Вывод

Собрать сервер видеонаблюдения своими руками не так уж и сложно. Определив, какое программное обеспечение будет использоваться, операционную систему, ориентируясь на задачи и нужное количество камер видеонаблюдения, всегда можно самостоятельно подобрать комплектующие.

Да, это может занять дополнительное время. Не так просто реализуется подключение и настройка ПО, как на базе видеорегистраторов. Но вы получите систему полностью под ваш проект (с возможностью полного управления и администрирования). Отказоустойчивость системы, безопасность и гибкость применения, большой выбор функционала стриминговых ПО – все это делает видеосерверы наиболее предпочтительным вариантом для использования как в коммерческой сфере, так и для собственной безопасности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
