Водяной теплый пол своими руками: устройство, схема, материалы

Монтаж гидроизоляции

Теплый водяной пол – источник повышенного риска. Даже при использовании высококачественных материалов следует помнить о том, что у вас под ногами циркулирует горячая вода под давлением. В случае аварии трубопровода протечка на нижние этажи может доставить массу неприятностей с соседями.

Гидроизоляция выполняется из ПВХ пленки толщиной не менее 200 DIN или армированной пленки.

Гидроизолирующая пленка может быть уложена на бетонное основание без дополнительной фиксации либо с использованием полимерных, не подверженных воздействию плесени клеевых мастиках. Швы между полотнами пленки проклеиваются строительным скотчем с двух сторон.

Преимущества теплых полов

Отапливать сооружения теплом, поступающим снизу, человек научился давно. Нагретый воздух от печей передавался по каналам, проложенным в полу. Наибольшее распространение такой способ обогрева получил в Корее, где сегодня до 90% жилых домов и гражданских объектов отапливается посредством напольных систем. Спят и едят корейцы на полу.

Подача тепла снизу благоприятно отражается на энергетическом балансе помещения. Воздух прогревается более равномерно, чем при использовании радиаторов. Отсутствуют конвективные воздушные потоки, переносящие энергию из одной зоны комнаты в другую, так как излучение происходит со всей поверхности пола.

Основная часть энергии распределяется в зоне жизнедеятельности человека. Замечено, что на организм исходящее снизу тепло действует благоприятно, ощущение комфорта возникает при более низкой температуре в помещении. Это дает возможность не повышать градус теплоносителя, что увеличивает ресурс отопительного оборудования и трубопроводов, экономит потребление энергии.

Сравнительная схема распределения тепла.

Немаловажный довод в пользу напольной системы — ее скрытое расположение. В домах, где обогрев осуществляется только теплыми полами, отсутствуют не всегда эстетичные приборы, разводка и видимые части отопления. Они не мешают расстановке мебели, не портят интерьер.Теплые полы совместимы с другими системами отопления, например, радиаторным. Могут использоваться самостоятельно или как дополнительный обогрев.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Электрический теплый пол своими руками

Такие полы являются самым распространенным вариантом этого рода отопительных систем. Они монтируются исключительно на ровную поверхность. Очень важный элемент такой отопительной системы – подложка. Она повышает эффективность теплых полов. В зависимости от типа нагревательных элементов их разделяют на:

Кабельные: в них используется одно- или двухжильный кабель, выполненный в виде секций нагревательных элементов, имеющих форму рулона или бухты. Кабельный электрический пол – одна из самых популярных систем отопления.
Стержневые: в которых отопительная система включает в себя карбоновые стержни, отличающиеся гибкостью. Они монтируются на специальный плиточный клей или тонкую цементную стяжку, выпускается стержневой теплый пол в виде матов. Такой теплый пол под паркетную доску укладывать не стоит. Монтируется этот пол под линолеум, ламинат, ковролин.
Пленочные: в них используется особый пленочный материал. Этот инфракрасный пол не нуждается в устройстве цементной стяжки. Пленочные электрические полы быстро монтируются. На них допускается укладка практически любых половых покрытий. Паркет, линолеум и ламинат под теплый пол должен иметь специальную маркировку. Не рекомендуется использовать для устройства таких полов кафель и ковролин. При использовании деревянного покрытия температура нагревательного элемента не должна быть более 28 °C. Пленочный теплый пол под линолеум – один из наиболее экономичных вариантов.

Данный пол может сделать каждый, кто знаком с монтажом электрического оборудования. Схема размещения нагревательных элементов и прокладки проводов зависит от их типа и размеров помещения.

Электрический теплый пол

При подключении оборудования к сети используется терморегулятор для теплого пола. Такие приборы бывают механическими, электронными многофункциональными, интеллектуальными. Подключение терморегулятора может быть отдельным (от электрощита) или через обычную электрическую сеть.

Уложенные в различных помещениях кабели подключаются по параллельной схеме. Терморегулятор отслеживает температуру только в той комнате, где установлен температурный датчик.

Рассчитать сколько электроэнергии потребляет теплый пол просто. Для этого необходимо отапливаемую такой системой площадь помещения перемножить на мощность одного квадратного метра нагревательных элементов, которая указывается производителем.

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.

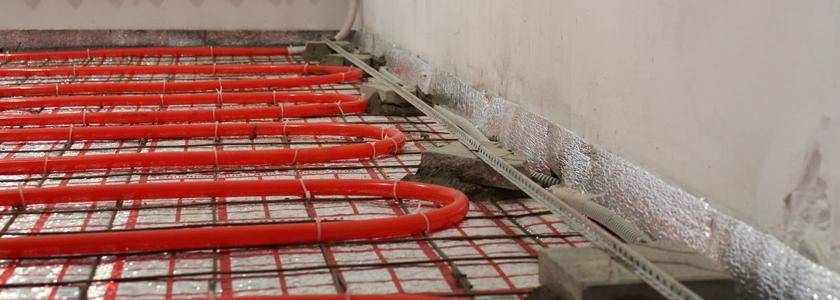

Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.

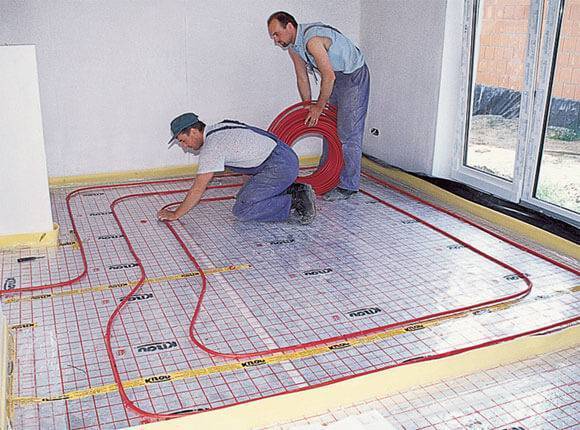

Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

Металлопластиковых.
Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
Укладка должна осуществляться на расстоянии в 150 мм от стен.
Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Тип схемы	Характеристика
Улитка	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.
Змейка	В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.
Комбинированный тип	В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Преимущества и недостатки системы

высокая энергетическая эффективность;
надежность;
длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

Цемент – 1 часть.
Песок мелкозернистый – 4 части.
Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.
