Классификация водосточных труб по форме сечения

Расчет количества элементов ливневой системы

Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:

• длину карниза по периметру дома;
• высоту стен здания.

Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:

Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.

Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.

Совет! Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.

• Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
• Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада. В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.

• Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
• Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.

Совет! Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.

Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты.

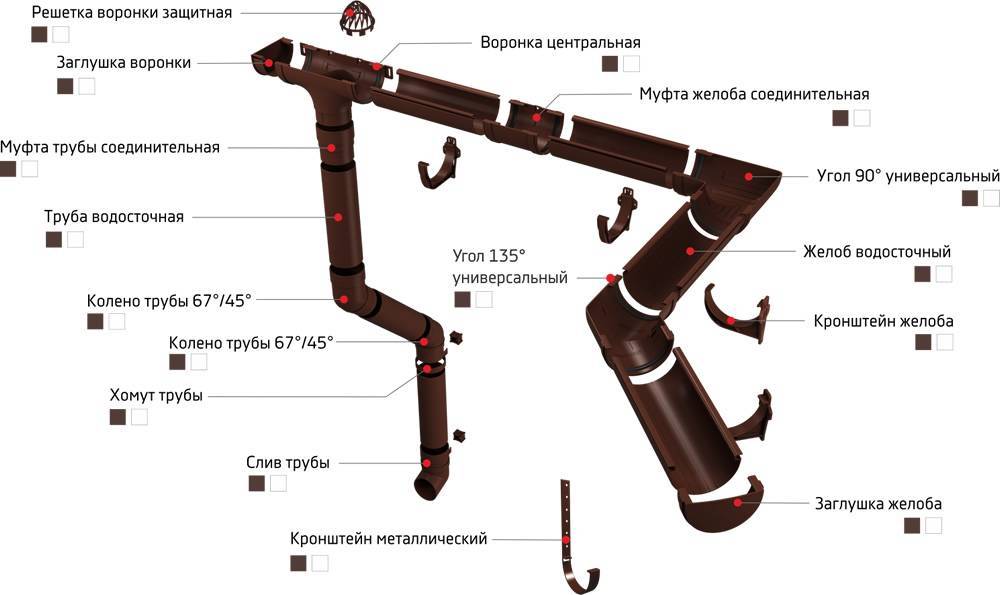

Расчет других элементов водосточной системы кровли

Чтобы выбрать конкретную систему водостока, можно пользоваться данными относительно реальной пропускной способности водосточных труб и других ее элементов. Эта информация содержится в документации, представляемой производителями данной продукции.

Перед тем, как приобрести систему, рассчитывают необходимое количество комплектующих элементов:

1. Желоба. Производители выпускают эти изделия разной длины. Как правило, у железных желобов она составляет 2 метра. Что касается этих элементов из пластика, то они бывают 3-х и 4-х метровыми. Количество желобов необходимо подбирать так, чтобы в процессе монтажа получилось минимум отходов. Например, длина карниза дома равна 12 метров, вычислить искомую величину будет несложно. Но при протяженности карниза 10,5 метра, тогда нужно приобрести два 4-метровых изделия и один 3-метровый желоб.
2. Соединительные муфты. Их потребуется на одну меньше, чем приобретено желобов.
3. Кронштейны для прикрепления желобов. При расчете пользуются формулой N = (L – 0,3) : 0,6 + 1, где N – искомая величина, L – протяженность карниза и 0,6 метра— это рекомендуемое расстояние между карнизами. Подставив число 12 (примерная длина карниза), получаем N= (12 – 0,3) / 0,6 +1 = 20, 5 или 21 кронштейн.
4. Заглушки – элементы, устанавливаемые на торец желоба. Они нужны при обустройстве незамкнутой системы.
5. Внешние и внутренние углы. Их количество зависит от конфигурации крыши, поскольку, чем сложнее у нее профиль, тем больше нужно угловых элементов.
6. Воронки для водостока. Узнать эту величину просто: сколько предстоит установить водосточных труб, столько и потребуется воронок.
7. Колена для труб. Для этого нужно знать ширину свеса карниза и расстояние от карниза до земли.
8. Стояки. Расчет делают по формуле N = Q:qn, где Q – объем осадков, а qn – пропускная способность системы водоотведения.

Расчет водостока: основные требования и правила

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания. Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

Расчет наружного водостока выполняют с учетом следующих требований :

• подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
• продольный уклон желобов соблюдают на уровне не менее 2%;
• желоба должны обладать бортами с высотой более 120мм;
• расстояние между трубами водостока составляет не более 24 метров;
• диаметр водосточной трубы берут из расчета 1,5 см 2 сечения на 1 м 2 кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

Во всех климатических зонах рекомендуют устраивать организованный внутренний водосток с наружным отводом воды. Он состоит из следующих компонентов :

• стояк;
• воронка;
• отводная труба;
• выпуск.

Монтаж водостока из ПВХ

Теоретически справиться с установкой водостока несложно. Но монтаж трубы и других элементов системы требует знания определенных нюансов. Для начала нужно:

1. Произвести расчеты глубины водосточной системы, которая определяется размерами кровли. Если площадь кровли менее 35 кв.м., глубина установки составляет 16 см, для этого используют трубу диаметром 50 или 60 мм. При площади 35-80 кв.м. глубина установки – 25 см, диаметр трубы – 80 мм. При площади более 80 кв.м. глубина установки составляет 33 см.
2. Выбрать способ монтажа.
3. Разметить точки расположения основных элементов системы. Это нужно для того, чтобы в нее попал весь объем воды, который может оказаться на кровле.
4. Определить точки расположения воронок и угловых элементов.
5. Установить первый кронштейн. Для этого находят наиболее высокую по отношению к воронке точку. Для работ используют строительный уровень и шпагат. С их помощью определяют проходящую через место установки кронштейна горизонтальную линию. Зная эту точку, можно задавать уклон системы.
6. Установить последнюю опорную деталь. Проверить ее установку по сравнению с первым кронштейном с помощью шпагата. Лучше сразу скорректировать положение, если в этом есть такая необходимость.
7. Выполнять монтаж остальных кронштейнов. Величина шага между ними составляет 40 см.
8. Иногда для фиксации труб дополнительно используются скобы. Их количество зависит от высоты дома, параметров самой трубы, других факторов.

Многое определяется материалом, из которого возведены стены дома. В деревянном коттедже кронштейны устанавливают с помощью саморезов. В более твердых кирпичных и бетонных стенах придется задействовать дрель для того, чтобы установить опорные детали.

На финальном этапе нужно соединить водосточную трубу с другими элементами, включая колено слива. Для этого используют соединительную трубу. Ее можно получить из обычной, если нужны какие-то определенные параметры. Но придется для этого срезать верхний обжим. Это позволяет получать куски изделия нестандартной длины.

Установка водосточных труб на этом окончена. Но нужно позаботиться о монтаже желоба. Следует сделать узкий канал, для этого от него отрезают куски определенной длины. Затем комплектующие водостока соединяют, для этого используют либо специальные элементы, или клей, подходящий для такого материала. Желоб устанавливают на кронштейны, используют при необходимости защелки. Нужно устанавливать деталь аккуратно, чтобы ни сами водосточные трубы, ни вороники не попадали на опорные элементы стыков. На финальном этапе устанавливают заглушки.

Финальный этап проведения работ выглядит так:

1. Для установки водосточной системы трубу подсоединяют к желобу.
2. Проверяется вертикаль установки. Для этого используют отвес и угольник. При необходимости все еще можно подкорректировать.
3. Для фиксации вертикальных конструкций применяют хомуты. Длина отрезка между ними должна составлять 1 м. Но при этом верхний хомут должен быть зафиксирован на линии первого стыка.

Водосточная труба после установки все равно будет отставать от стены. Это нормально. Но нужно проверить, чтобы расстояние составляло не менее 2 см. Обязательно нужно предусмотреть компоненты, которые помогут контролировать слив.

Хотя технически все эти работы кажутся не слишком сложными, на самом деле они связаны со множеством нюансов. И, если нет уверенности в своих силах и навыках, лучше позвать профессионалов.

Плоская кровля ↑

Для этого вида крыши также необходимо устанавливать водосточные системы. Проблема заключается в том, что монтаж компонентов необходимо проводить еще на этапе обустройства кровли.

Самый простой расчет внутреннего водостока учитывает лишь общую площадь кровли. На каждые 0,75 м² необходима одна воронка. Минимальный наклон внутренний горизонтальных труб должен составлять 15°. На практике подобную систему обустраивают только для больших жилых и промышленных зданий. Плоская конструкция крыши в частном доме большая редкость, так как ее характеристики значительно уступают скатной кровле.

Точный расчет водостоков лучше всего делать с помощью специализированных программных комплексов. Таким образом можно минимизировать вероятность ошибки и сформировать оптимальную комплектацию для обустройства водоотводной системы.

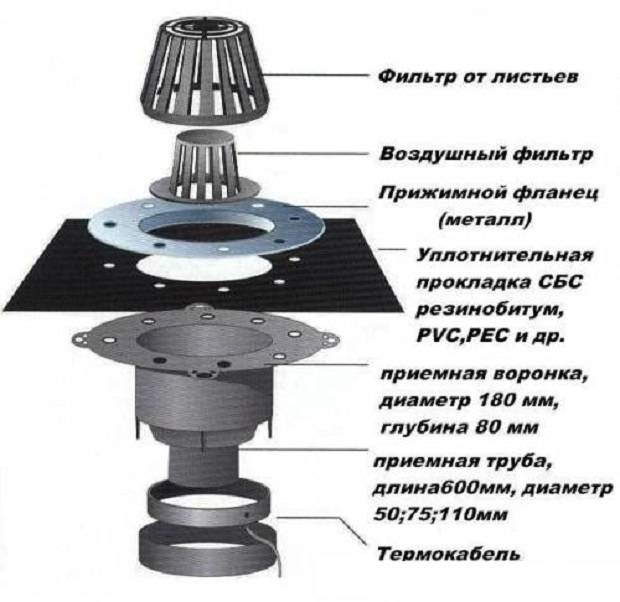

Устройство системы внутреннего водослива: установка воронок

Первый вариант

. Наиболее практичны в эксплуатации составные воронки, корпус которых состоит из двух частей. За счет определенного динамического запаса такие воронки, в отличие от жестких конструкций, компенсируют подвижки утеплителя.

Устройство приемника воды начинается с установки нижней части составной воронки в подготовленное проходное отверстие, вырезанное в перекрытии крыши. Нижняя часть вставляется в водосточную трубу, причем крепеж не должен быть жестким, чтобы избежать повреждений коммуникаций вследствие температурных деформаций

Наружная часть воронки для создания внутреннего водостока устанавливается сверху, пройдя через кровельный ковер и слой утеплителя, она вставляется в нижнюю часть. Между частями воронки предусмотрен кольцевой уплотнитель. Пластиковый фартук верхней части должен укладываться на нижний подкладочный слой рубероида. Поверх него монтируется дополнительный подкладочный слой и в качестве следующего слоя гидроизоляции наплавляется битумный фартук. Поверх фартука монтируется внешний слой кровельного материала, который заводится в чашу воронки и фиксируется прижимным кольцом и крепежными элементами из нержавеющей стали. На последнем этапе устройства на воронку устанавливается защитная решетка.

Второй вариант

. Устройство приемника воды с прижимным фланцем выполняется в несколько этапов. Рекомендуется крепить воронку не к утеплителю, а к деревянным брускам подходящего сечения, надежно закрепленным на основании кровли. Воронка плотно устанавливается в отверстие (она должна быть жестко закреплена), между плоским бортом воронки и прижимным фланцем устанавливается резинобитумная уплотнительная прокладка, которая укладывается под кровельный ковер. На следующем этапе устройства металлический прижимной фланец фиксируется специальным крепежом из нержавеющей стали. Для установки крепежных элементов во фланце, уплотнительной прокладке и бортике воронки предусмотрены отверстия. В завершении монтажа закрепляется крышка.

Принцип устройства водоприемных воронок зависит от конфигурации изделия и типа кровельного покрытия. При монтаже необходимо следовать рекомендациям производителя.

Обогрев приемников воды

Водосточные воронки в зимнее время в холодном климате нуждаются в обогреве, чтобы предотвратить образование пробки изо льда в патрубке и примыкающих участках горизонтального трубопровода. Глубина промерзания достигает полутора метров, поэтому рекомендуется предусмотреть обогрев и этих элементов системы водостока.

Замерзание воды в патрубках и трубах ведет к затоплению поверхности крыши в период оттепелей и таяния снега, поскольку скрытый от солнечных лучей лед в окружении термоизолятора (слоя утеплителя в кровельном пироге) растает в самую последнюю очередь

Сегодня в продаже имеются воронки для плоской кровли, уже оснащенные системой встроенного обогрева. Но сами по себе они не решат проблемы: ледяная пробка в этом случае нарастет снаружи. Конечно, она растает быстрее внутренней, но также может создать серьезную проблему, перекрыв поступление воды в водосток.

Чтобы система отвода воды исправно функционировала круглый год, обустроить систему обогрева площадки вокруг воронки при помощи саморегулирующегося греющего кабеля для кровли. В этом случае исключается вероятность закупорки слива льдом

Обезопасить кровельный пирог плоской крыши от негативного воздействия влаги поможет грамотное устройство приемников воды, правильно организованный обогрев и регулярная очистка воронок от мусора, оперативный ремонт элементов системы водостока при необходимости.

Расчёт количества воронок наружного водостока, диаметра трубы

Есть двускатная кровля, длина ската 24 м, расстояние от карниза до конька 10.5 м. Требуется рассчитать количество воронок и диаметр водосточных труб для каждого ската. Есть противоречивые данные по количеству воронок и диаметру вод. труб:1- СП 17 Кровли 9.7 «При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна приниматься из расчета 1,5 см2 на 1 м2 площади кровли». Расчёт: Для двускатной кровли с площадью одного ската 24*10,5=252 м2 При трубе диаметром 10 см- площадь попер. сечения трубы: S=Пи*R(в квадрате)= 3,14*25=78,5 см2 Треб. площадь сечения водосточных труб: 1.5*252=378 см2 Количество труб диаметром 10 см: 378/78,5=4,81. Т.е. 5 труб2.- Абсолютное большинство источников в интернете говорят о меньшем количестве труб: либо о 100 м2 на 1 трубу. Выходит 252/100=2.52=3 трубы Либо предоставляют таблицы, по которым вообще 2 трубы диаметром 10 см. В технической документации фирмы Grand Line (они ссылаются на рассчёт по DIN EN 612-2005) система Grand Line 150мм-диам. воронки/100мм-диам. трубы – рассчитана на 178 м2Т.е. для 250 м2 хватит 2 трубы Где истина? в СП или в подавляющем количестве сайтов интернета? Сколько принять водостоков?

Последний раз редактировалось МаксКад, 08.02.2017 в 21:34.

Где истина? в СП или в подавляющем количестве сайтов интернета? Сколько принять водостоков?

Считаю, что истина в СП, но не только в одном СП 17.13330.2011, но и в СП 30.13330.2012 и СП 32.13330.2012: 9.2. Число воронок в зависимости от ее пропускной способности, площади кровли и района строительства определяют по СП 30.13330 и СП 32.13330. Считаю, что количество воронок хоть внутренного, хоть наружного водостока, и диаметр трубы (стояка) в первую очередь зависит от расчетного расхода дождевых (л/с), а не просто от площади кровли. В СП 17 для наружного водостока дан слишком приблизительный метод расчёта, не учитывающий интенсивность дождя для конкретного района строительства. (п. 8.6.9 СП 30.13330.2012).

DIN EN 612-2005 хорошо, но «что немцу хорошо, то русскому — смерть» (с) Производители водостоков имеют право ссылаться на что угодно, особенно если гарантию покупателю предоставят, что переливов во время дождя не будет. А проектировщик должен принятые им решения сам обосновывать, ссылаясь на действующие в стране нормы.

__________________Архитектура — это диагноз.

Неорганизованные водосточные системы

Для конструкций неорганизованного типа внешний водосток предполагает характерное  стекание воды по всему периметру нижнего ската, что увеличивает риски разрушения элементов фасада, цоколя, и впоследствии может привести к разрушению основания фундамента.

Такое решение не считается лучшим, и поэтому даже раньше, когда водостоки изготавливались кустарным способом, в их устройстве старались скомбинировать горизонтальные желоба с вертикальными трубами или монтировать их под наклоном в сторону одного из углов дома.

Для того, чтобы отвести воду от стен дома, необходимо вынести водосточный желоб как минимум на 600 мм от края крыши.

Наледи после подтаивания снега на наружном водостоке

Полезное видео

Монтаж водосточного желоба вы можете посмотреть на видео:

• Толщина, мм: 3
• Покрытие: Порошковая окраска
• Цвет: 8017 Коричневый шоколад

• Толщина, мм: 0.6
• Покрытие: Пластизол
• Цвет: 8017 Коричневый шоколад

• Толщина, мм: 0.5
• Покрытие: Полиэстер
• Цвет: 9003 Белый

• Толщина, мм: 0.6
• Покрытие: Пластизол
• Цвет: 8017 Коричневый шоколад

• Толщина, мм: 0.5
• Покрытие: Полиэстер
• Цвет: 9003 Белый

• Толщина, мм: 3
• Покрытие: Порошковая окраска
• Цвет: 9003 Белый

• Толщина, мм: 0.6
• Покрытие: Пластизол
• Цвет: 9010 Чистый белый

• Толщина, мм: 0.5
• Покрытие: Пластизол
• Цвет: 8017 Коричневый шоколад

• Толщина, мм: 0.5
• Покрытие: Пластизол
• Цвет: 8017 Коричневый шоколад

• Толщина, мм: 0.6
• Покрытие: Пластизол
• Цвет: 9010 Чистый белый

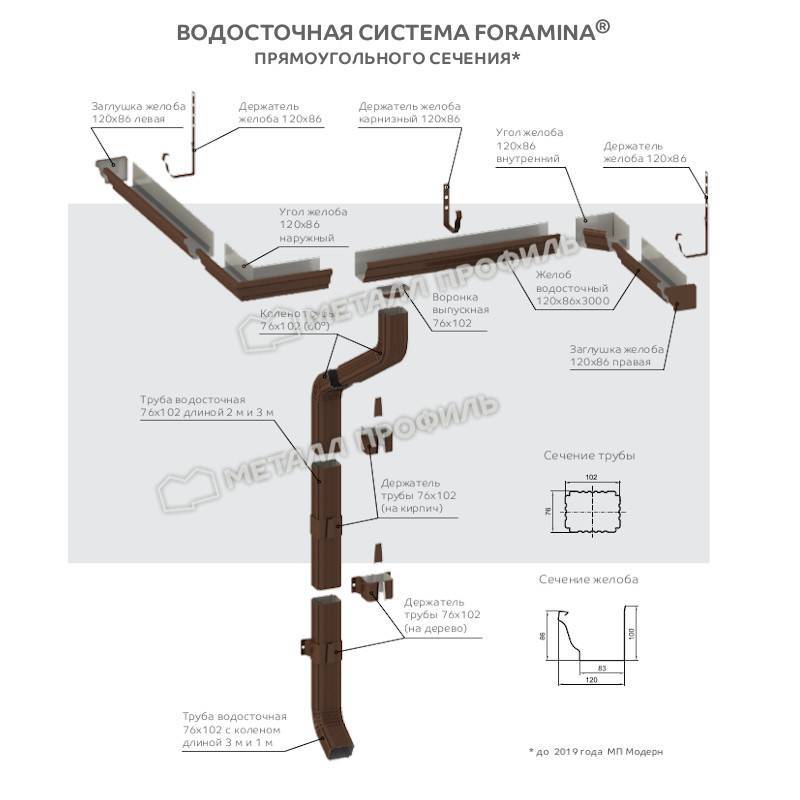

Водосточный жёлоб представляет собой канал, который собирает воду, скатывающуюся с кровли, и направляет её в воронки. Он монтируется под уклоном 2–5 мм на 1 м2. Именно в него попадает вода с кровли.

Классификация

В зависимости от типа водостока жёлоб может быть металлическим или пластиковым. Пластиковый недорогой и лёгкий, но он деформируется, не выдерживает высокие механические нагрузки. Водосточный жёлоб из металла отличается таким преимуществами, как прочность, отсутствие трещин и деформации при перепадах температур. Он не меняет линейные размеры, если вода, оставшаяся в жёлобе, превращается в лёд.

У нас представлены металлические водосточные желоба, изготовленные из стали 0,5 мм. Это оптимальная толщина, позволяющая водостоку быть защищённым от механических воздействий. Оптимальный вариант ― когда желоб изготовлен из оцинкованной стали с полимерным покрытием. Многоступенчатый защитный барьер оберегает сталь от коррозии и механических повреждений. Стальной водосточный жёлоб с полимерным покрытием надёжно защищён от ржавчины с обеих сторон, он не ржавеет, не выцветает.

В зависимости от вида водостока мы предлагаем следующие варианты желобов:

• круглые;
• прямоугольные.

Различаются также диаметры (чем выше нагрузка на водосток ― тем больше диаметр жёлоба).

На что влияет и от чего зависит диаметр водосточной системы

Такой широкий «диапазон» диаметра и его выбор зависят от следующих моментов:

• Площади сбора воды
• Схемы размещения точек слива и от их количества (нагруженная и ненагруженная схема слива)

Площадь сбора

Для расчета данного параметра на один желоб, следует воспользоваться формулой:

L – длина крыши вдоль конька;

а – проекция на горизонтальную плоскость ската крыши, с которого стекают осадки;

Приведем пример. Данные кровли:

• Высота – 2 м.
• Длина – 10 м.
• Ширина проекции – 5 м.

Следовательно, используя формулу, выполним расчет: S= 10(5+2/2)=60 м2.

Размещение точек слива

При достаточном количестве точек слива, т.е. при ненагруженной системе, можно выбрать параметры водостока – 125/100 мм с площадью кровли от 100 кв. м.

Точное количество точек слива зависит от диаметра желоба. Данные представлены в таблице.

При нагруженной схеме (система водоотвода к одной воронке) – 150/120 мм с площадью кровли от 100 кв. м.

Нагруженная система предполагает использование размеров с запасом. Данные представлены в таблице.

При выборе лучше останавливаться на элементах большего d, что позволяет снизить риски загрязнения или образования ледяной корки

Важно, чтобы все элементы были от одного производителя, это поможет избежать ошибок в расчетах и монтаже

На что обращать внимание при выборе

При выборе мы рекомендуем обращать внимание на:

• Норму осадков конкретного региона.
• Площадь крыши.
• Специфику архитектуры постройки.
• Уклон кровли.

Согласно требованиям DIN 18460-1989 диаметр трубы водосточной системы выбирается исходя из площади кровли и водопропускной способности. Данные представлены в таблице.

Площадь крыши, м 2	Водопропускная способность, л/с	Водосточная труба
d, мм	Поперечный срез, см 2
40	1,2	60	28
60	1,8	70	38
86	2,6	80	50
156	4,7	100	79
253	7,6	120	113
283	8,5	125	122
459	13,8	150	177

Для расчета количества труб водостока используют следующий вариант: 1 труба на 50 м2 площади ската кровли, расстояние между ними не должно превышать 10 м. В случае с диаметром на каждый квадратный метр площади кровли приходиться по 1,5 мм 2 площади сечения трубы.

Подготовительные работы перед монтажом

В самом начале, перед монтажом водопропускного канала, производится подбор площадки, на которой впоследствии развернётся строительство. После того, как необходимое место выбрано, выполняется его очистка от посторонних предметов (травы, веток, мусора и т. д.).

Далее все составляющие будущего водопропускного трубопровода раскладываются в правильной последовательности для последующей сборки. Перед сборкой необходимо провести соответствующую разметку и определить ось изделия, а также контур котлована. Кроме этого, перед подготовительными работами выполняются все необходимые расчёты (включая гидравлический расчёт). Всё это нужно для того, чтобы в процессе монтажа не возникло непредвиденных ситуаций, также от этого зависит нормальная эксплуатация водопропускного трубопровода в будущем.

Особенности монтажа

Устройство водостока из пластиковых элементов выполняется очень просто: достаточно соединить и закрепить элементы в соответствии с проектом.

Если куплен готовый комплект, то к нему прилагается полная инструкция по сборке. Однако есть нюансы, которые необходимо учесть, и обязательные к исполнению правила, которые упростят работу и сделают ее результат качественным и долговечным:

• Установка водосточной системы ведется сверху вниз: сначала собирается водосборный контур, затем водосточные трубы от воронки до отлива.
• При монтаже водосборного контура первыми устанавливаются воронки, соединительные и угловые элементы, затем крепежные крюки по обе стороны доборных элементов на расстоянии 2 см и через каждые 50-60 см вдоль свеса кровли. Последними укладываются на крюки прямые желоба и заглушки.
• Ближний к крыше край водосборного желоба располагают на 3-4 см ниже края кровли, а дальний – еще на 5 мм ниже. Такое положение желоба позволит тающему снегу свободно сползать с крыши, а при переполнении водосборного контура талой или дождевой водой предотвратит попадание влаги на стены.
• По длине желобов необходимо выполнить уклон 3-5 мм на погонный метр в сторону воронок.
• Соединение горизонтальных элементов выполняется при помощи клея или уплотнителя, вертикальных – только при помощи уплотнителя, кроме случаев, когда использование клеевого соединения предусмотрено инструкцией.
• В воронках рекомендуется устанавливать листоуловители – решетки, препятствующие попаданию в трубы листьев и другого крупного мусора.
• Вертикальные трубы нельзя устанавливать на углах дома – они могут не выдержать ветровой нагрузки и попросту оторваться.
• Нижний конец отлива должен располагаться на высоте 20-25 см над поверхностью земли – так стекающая по водостоку вода не образует при замерзании пробку, мешающую водоотведению.

Как рассчитать диаметр и число воронок

При подсчете количества элементов также приходится ориентироваться на площадь крыши: одна воронка в состоянии обслужить 0,75 м2 кровли. Обычно это равняется 10 м желоба. Если на отрезке в 12 м встречаются преграды для расширения, приходится монтировать компенсационную воронку. Показатель диаметра воронки должен соответствовать сечению водостока на нижнем участке. Сечение вверху идентично сечению желоба. Размеры водосточных труб и желобов находятся в стабильном соотношении: так, для желоба сечением 250 мм потребуется труба диаметром 150 мм.

Рассчитываются эти размеры с учетом паспортных данных трубопровода и его пропускной способности. При этом каждый водоотвод комплектуется персональной воронкой. Количество применяемых компенсаторов определяют, учитывая суммарную длину желоба и число препятствий, которые необходимо обойти.

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований :

• если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
• при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;

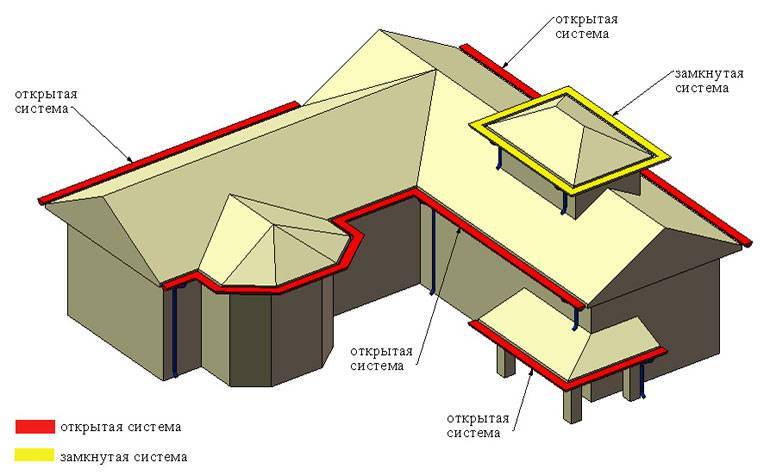

• если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

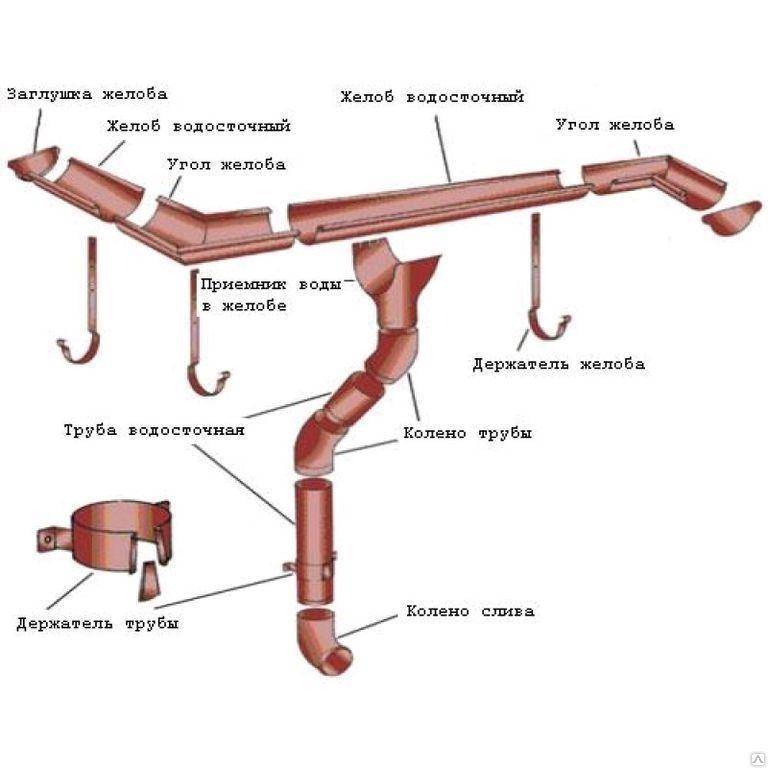

Элементы водоотвода

Сначала нужно выяснить – какие элементы должны быть включены в обвязку водоотлива крыши. Самая простая схема должна включать в себя следующие компоненты.

1. Желоб. Предназначен для сбора атмосферных осадков, стекающих с поверхности кровли.
2. Воронка. Устанавливается в желоб и служит для удаления влаги из его емкости.
3. Труба. Крепится вертикально и необходима для дальнейшей транспортировки воды в систему переработки или хранения.
4. Дополнительные элементы – крепежные кронштейны, угловые повороты желобов, заглушки, тройники, наконечники труб т.д.

До того, как рассчитать водостоки, нужно проанализировать конфигурацию кровли. В зависимости от этого можно сделать замкнутый (опоясывающий) водосток или состоящий из отдельных компонентов.

Это определяется формой кровли – для стандартных двухскатных конструкций устанавливают 2 водостока, не соединенных между собой. Для вальмовой обязательно монтируется замкнутая система каналов.

Также немаловажным является материал изготовления элементов. Традиционно применяют оцинкованные изделия , хотя в последнее время большую популярность приобрели пластиковые модели .

Оцинкованные

Основным преимуществом является стойкость к перепаду температур и минимальное температурное расширение. Однако для них свойственна основная проблема всех металлических материалов – подверженность ржавлению. Современные модели покрывают защитным слоем из пурала или пластизола. Таким способом увеличивается срок службы компонентов.

Пластиковые

Характеризуются небольшим весом и удобным пазовым способом соединения с дополнительной клеевой обвязкой. Недостатком является низкая механическая прочность и высокий коэффициент линейного температурного расширения.

Стальные оцинкованные

Оцинкованные стальные детали являются более надёжными, но это отражается на их стоимости. Они резистентны к перепадам температур и благодаря защитному цинковому слою — устойчивы к коррозийным воздействиям. Однако защитный слой может повредиться по тем или иным причинам (от ударов) и тогда в местах, где он откололся, появится ржавчина.

Трубы с защитным цинковым покрытием не боятся коррозии, поэтому служат дольше обычных

Такие трубы используют в тех случаях, когда необходимо смонтировать прочную конструкцию, которая не будет подвержена перепадам давления и температурным скачкам. Стальные оцинкованные детали идеально подходят для временных конструкций в тяжёлых эксплуатационных условиях.

Ремонт водопропускных труб

На сегодняшний день существует несколько основных вариантов по ремонту водопропускных труб. Как правило, ремонт водопропускных трубопроводов выполняется безкотлованным методом. То есть, ремонтные работы проводятся без откапывания трубы из котлована. Котлованный метод используется гораздо реже — в тех случаях, когда необходима полная замена трубопровода.

Восстановление функций канала может проводиться при помощи новой трубы, которая просто вставляется в старую

Рассмотрим основные варианты по ремонту водопропускных коммуникаций:

• санация;
• технология SPR;
• релайнинг;

Кроме этого, существует ещё один способ ремонта таких труб — микротоннельный, однако, он используется крайне редко из-за больших затрат на оборудование. К тому же, один комплект оборудования подходит только к определённому диаметру трубы с круглой формой сечения.

Санация

Санация — это способ, основанный на протаскивании рукава из пластика внутри ремонтируемого водопропускного трубопровода. После того, как протаскивание рукава закончено, в него закачивают воздух с целью создания избыточного давления. Рукав, накачанный воздухом, повторяет форму трубы изнутри. Затем его облучают ультрафиолетовыми лучами. В результате этого рукав затвердевает и образуется своеобразный дополнительный каркас, который не только ремонтирует трубу, но и усиливает прочностные характеристики конструкции в целом. Толщина стенок подобного рукава составляет примерно 8 мм.

SPR

Технология SPR является способом ремонта водопропускных конструкций, которые отличаются большими показателями диаметра. Кроме этого, такая технология используется для ремонта труб не только с круглой формой сечения, но и для других.

Процесс ремонта по такой технологии проходит в 2 этапа:

1. Внутри ремонтируемого канала навивают профиль. Профиль, как правило, изготавливается из поливинилхлорида (ПВХ) и армируется специальными вставками.
2. Производится заливка раствора в зазор между ремонтируемой трубой и корпусом.

После ремонта с использованием технологии SPR, несущие показатели конструкции увеличиваются в 2–3 раза.

Релайнинг

Релайнинг выполняется путём прокладки в старую водопропускную трубу новой, которая сделана из стеклопластика. Внутри происходит стыковка звеньев, а затем зазор между двумя стенками заливается, как и в прошлом случае, цементным раствором.

Стоит отметить, что в мире существует множество технологий по ремонту водопропускных труб, однако наиболее популярных, проверенных временем способов всего несколько и их применяют практически во всем мире.

Размеры и формы

Все имеющиеся в продаже трубы разделяются на классы по форме и размеру. В первую очередь, элементы делят по диаметру.

Выделяют три группы:

Малые. Размеры сечения рассчитывают от 5 миллиметров до 10,2 сантиметра.

Средние. Показатель варьируется от 10,2 сантиметра до 42,6 сантиметра.

Большие. В эту категорию попадают изделия с сечением выше 42,6 сантиметров.

Еще один фактор, на который обязательно необходимо обратить внимание при покупке – это пропускная способность трубы. Он напрямую зависит от диаметра элемента, а также фактуры и строения внутренних стенок. Также на пропускную способность влияет число изгибов в трубопроводной системе

Длина зависит от сферы использования труб

Также на пропускную способность влияет число изгибов в трубопроводной системе. Длина зависит от сферы использования труб.

По форме трубы делятся на две категории:

круглые;

профильные.

Этапы монтажа

Монтаж водосточной системы проводится сначала под кровлей – устанавливаются кронштейны. От края кровли до края желоба должно быть не менее 3 см. Это необходимо, чтобы вода не разбрызгивалась. Первый кронштейн крепится посредине стены. Далее по углам таким образом, чтобы соблюдался уклон к воронкам. Для удобства лучше натянуть веревку или леску.

После того как желоба уложены, а края зашлифованы (если водосток делается своими руками), можно переходить к монтажу стояков:

1. Вертикальная труба вставляется в воронку.
2. К стене крепятся хомуты и труба обжимается, но не сильно, так как в жару материалы расширяются и могут деформировать стену. Труба должна свободно передвигаться внутри хомута.
3. Для отвода жидкости в ливневую канализацию может потребоваться установка колен.

Чтобы стыки не расходились, в процессе эксплуатации их рекомендуется смазывать герметиком и обезжиривать перед его нанесением. Монтировать конструкцию лучше в теплое время года. При минусовых температурах материалы ведут себя по-разному, особенно полимерные.

При монтаже необходимо правильно рассчитать количество кронштейнов. Если их окажется недостаточно, конструкция может провиснуть и сломаться.
