Ворота гаражные откатные

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

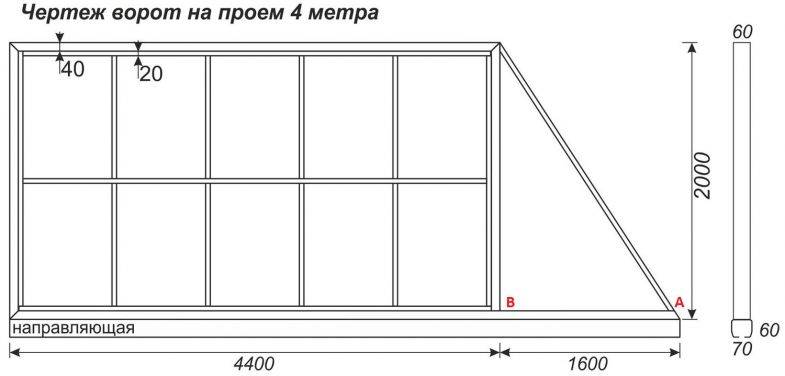

Чертеж с разрезом

Виды откатных ворот

Сделать собственными силами откатные ворота не так и сложно, главное — подобрать подходящий тип механизма для ворот и грамотно составить чертежи, предусмотрев каждую мелочь.

Механизмы могут быть трех видов:

• навесные;
• на роликах;
• на рельсах.

Принципиальной разницы между устройством ворот с различными видами механизмов нет, различие состоит только в техническом обустройстве. Откатные ворота также делятся по типу привода. Возможна установка автоматических приводов или ручных.

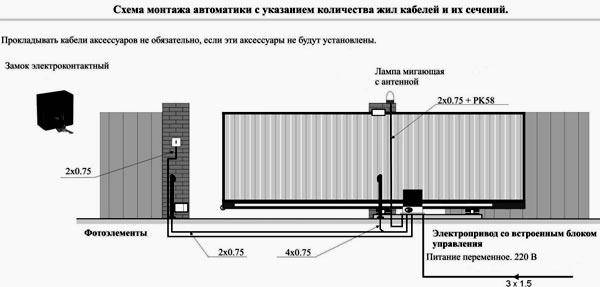

Схема автоматики откатных ворот

Ворота с приводом ручным придется отталкивать в сторону силой рук, а с автоматическим приводом — с использованием пульта ДУ.

Устройство ворот: подготовительный этап

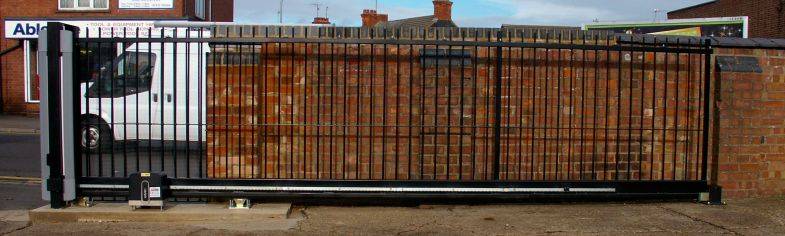

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Виды откатных ворот

Гаражи имеют разные конструкции и местоположения, поэтому ворота необходимо подбирать с учетом всех особенностей. Существуют следующие разновидности откатных конструкций:

1. Раздвижная. Данная конструкция подходит для установки на въездах в промышленную зону. В верхней части полотна устанавливается профиль, вдоль которого двигаются роликовые опоры. Рельсу изготавливают из прочного металла, чтобы она смогла удерживать вес ворот.
2. Сдвижная. Отличительной чертой является отсутствие верхней балки. Высота ворот определяется в зависимости от предполагаемого давления на фундамент. Полотно сдвигается благодаря 3 роликам, 2 из которых фиксируются на створке.
3. Раскладная. Разновидность консольного типа при открытии складывается и остается в верхней части гаража. Для раскладных ворот не требуется монтировать отдельное основание.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Чертеж автоматических гаражных ворот.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться. Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот

Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные. К открытым на 90 градусов створкам приваривается кронштейн. Установка приводов к кронштейнам. Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма. После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов. Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство. Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

1. Проверить работу самой конструкции, она должна плавно передвигаться.
2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
6. Провести электропроводку.
7. Проверить работу автоматики и настроить под себя.

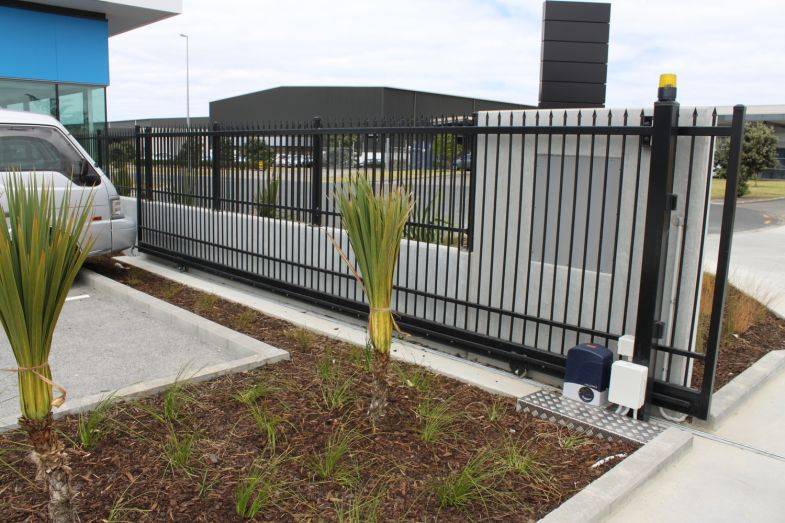

Установка привода для откатных ворот

Распашные ворота для гаража.

Автоматика на откатные ворота устанавливается в несколько этапов:

1. Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
4. Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
5. Проверяется работа конструкции.

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

1. Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
2. Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
3. Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
4. Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

• песок, щебень и цемент для бетонирования;
• консольные металлические блоки;
• продольные металлические швеллеры;
• арматурные прутья и вязальная проволока. Из них собирается каркас;
• необрезные доски для устройства опалубки;
• бетономешалку;
• электро- или газосварку;
• уровень строительный;
• рулетку;
• штыковые и совковые лопаты;
• лом;
• опорный швеллер;
• молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.





















2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.

3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.

4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.

5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.

6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.

7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.

8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.

9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.

10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

• при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
• бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
• арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
• после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
• изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Проем для откатных ворот

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

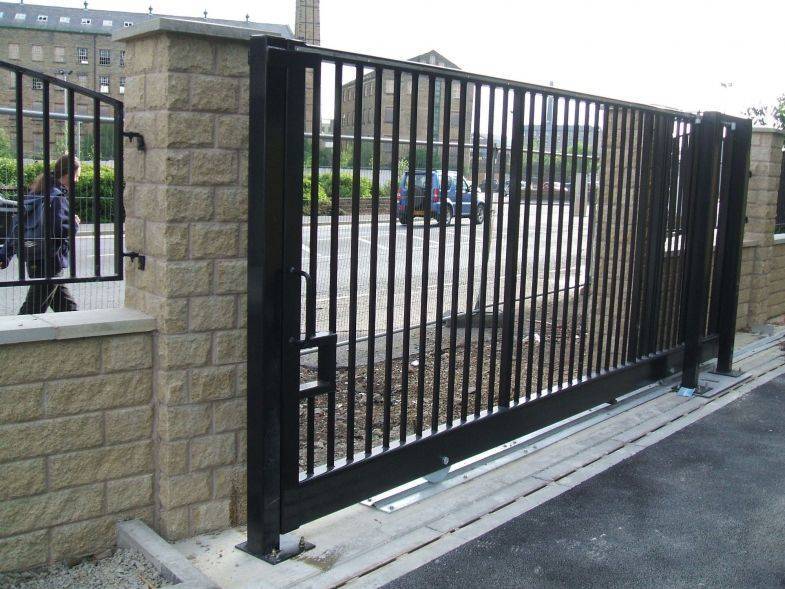

Готовый фундамент для откатных ворот

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Данные высоты и ширины проема

Как уже говорилось ранее, на определение ширины будущих откатных ворот влияет угол заезда. Если улица узкая, то заезжать на участок и выезжать будет труднее. В этом случае рекомендуемую минимальную ширину лучше увеличить. Также это делать рекомендуется владельцам автомобилей премиум класса, строительной и сельскохозяйственной техники.

Кроме этого, сбоку от проема должна оставаться зона для створки и противовеса. Она равняется половине его ширины.

Для большинства транспортных средств  2-х метровая высота воротных проемов вполне достаточна. Но, если в будущем планируется приобретение авто с высоким фургоном или техники, превышающей по высоте 2 метра, то этот момент следует учитывать при расчетах и приобретении материала.

Когда вы точно определитесь с этими данными, можно будет рассчитывать количество материала и фурнитуры.

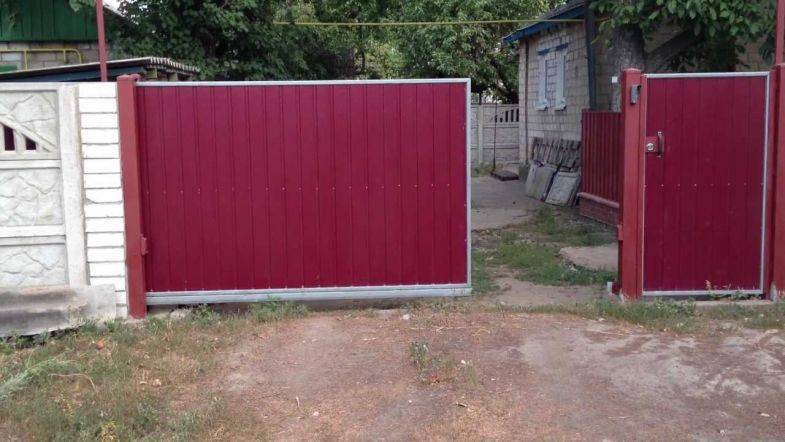

Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина въездного проёма – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Столбы:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Это гораздо удобнее, чем варить «на коленке». Кроме этого, существенно возрастает качество работ.

Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.

Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.

Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.

Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.

Процесс изготовления кареток наглядно демонстрируют следующие фотографии.

Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.

Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.

Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на трубе, каретка двигается без перекосов.

Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.

После выравнивания направляющей балки и створки ворот max68.2011закрыл крепёж кареток резиновыми чехлами.

Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.

Далее пользователь «зашил» калитку и створку ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.

Для ограничения хода ворот использовались болты М10, с надетыми на них резиновыми втулками.

Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для ворот.

В данной конструкции применены 4 ролика. Кроме этого потребовались:

• «Семьдесят пятый» уголок с приваренным ухом.
• Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
• Болты М10 – 2 шт.
• Пружинные шайбы (гровер).
• Болты и гайки М8 – 4 шт.
• Втулки и шайбы.

Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.

Характеристики и особенности конструкции

В сравнении со стандартными распашными моделями откатные ворота имеют ряд конструктивных особенностей. На нижней и верхней частях проема отсутствуют направляющие, что позволяет загонять в гараж с откатной конструкцией транспорт любых размеров. Цельное полотно движется по роликовым элементам, которые фиксируются на фундаменте.

Подвижные детали конструкции производятся из подшипников с металлическим корпусом. При надлежащих условиях использовать раздвижной механизм можно более 50 тысяч раз. Для дополнительной защиты допускается обшить ворота профнастилом, сайдингом, деревом и другими материалами. Большой интерес владельцев гаражей к откатным конструкциям также обусловлен следующими характеристиками:

• возможность оснащения электроприводом для дистанционного управления;
• безопасное открытие и закрытие при отсутствии электроэнергии;
• плавная работа механизма без периодического смазывания;
• продолжительный период эксплуатации.

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы

1. Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Выбор оптимальной конструкции

Если подходить с точки зрения надежности и удобства, то здесь лидером будут подвесные ограждения. Вся автоматика для ворот является прочной и проверенной уже многими десятилетиями.

Единственный значимый минус- это сложности в проезде негабаритных грузов или транспорта, так как есть определенные ограничения, связанные со специфическим расположением балки.

Если же необходимо сделать откатные ворота своими руками, то стоит выбирать конструкции с рельсами

Их устанавливать проще, чем остальные, но важно помнить и том, что их бесперебойная работа возможна только в том случае, если постоянно следить за чистотой этих самых рельс

Наиболее сложные комплектующие для откатных ворот потребуется в вариант с консолями. Ее, как правило, устанавливают с участием специалистов. Главный плюс- это надежность и долговечность использования. Но их можно поставить и самостоятельно.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

1. Инверторный сварочный аппарат.
   Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
2. Болгарка.
   С ее помощью режется швеллер и другие заготовки для будущих ворот.
3. Компрессор.
   Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.
