Как выпустить воздух из системы отопления

Как избавиться от воздуха во время эксплуатации?

В данной ситуации сначала надо определить, откуда берется воздух в трубах. Этому способствует 2 признака:

  • появление холодных участков труб и радиаторов;
  • журчащие шумы в магистрали.

Когда приблизительное местонахождение пробки обнаружено, идем по трубе вверх, до ближайшего автоматического или ручного клапана. Затем, немного приоткрыв кран подпитки, стравливаем воздух через это устройство. Удаление из батареи происходит таким же образом.

К сожалению, этот стандартный способ действует не всегда. В крайнем случае можно попытаться выдавить воздух из неудобного места, увеличив температуру и давление в системе до значений, близких к максимальным. Дальше действовать по стандартной схеме, зачастую пробка двигается с места и все же попадает в сбросной клапан. Но если и это не помогло, придется стравливать воздух через ближайшее разъемное соединение. Это надо делать крайне аккуратно, чтобы не обжечься и не затопить весь дом.

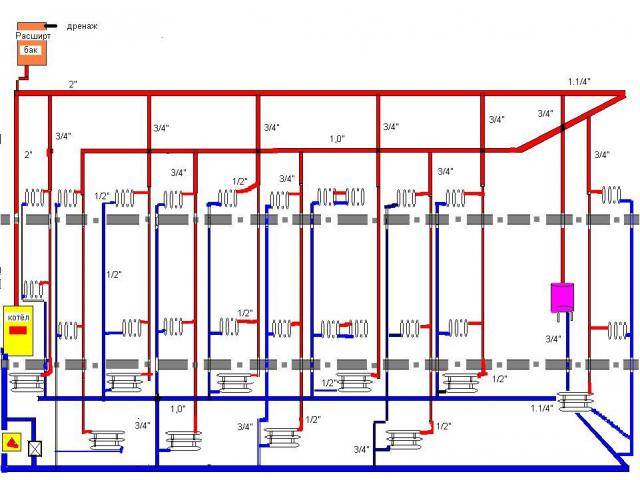

Сценарий 2: многоквартирный дом, верхний розлив

Что это такое — дом с верхним розливом?

Вот его признаки:

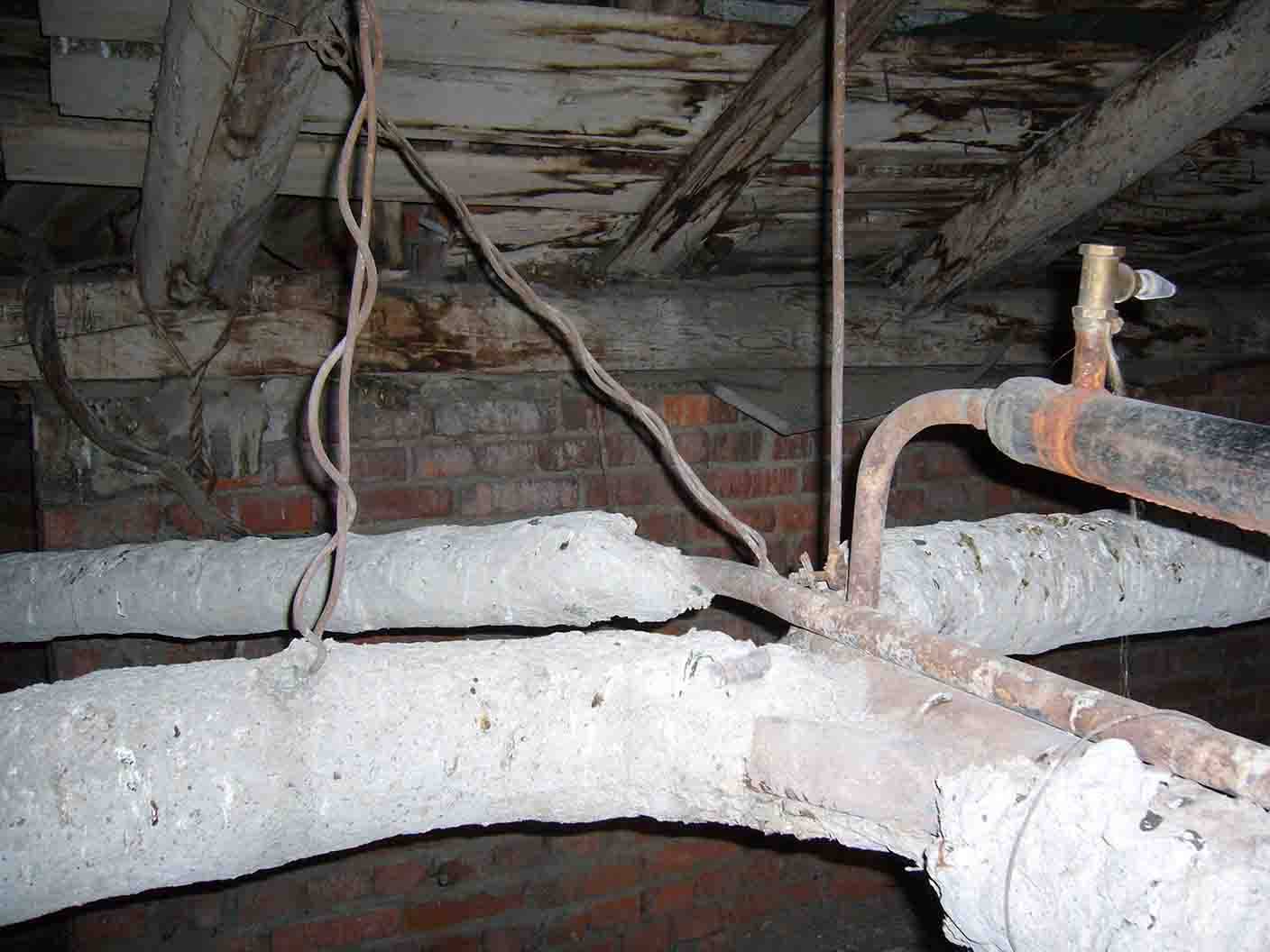

  • Подающий розлив расположен на техническом чердаке, обратный — в подвале или подполе;

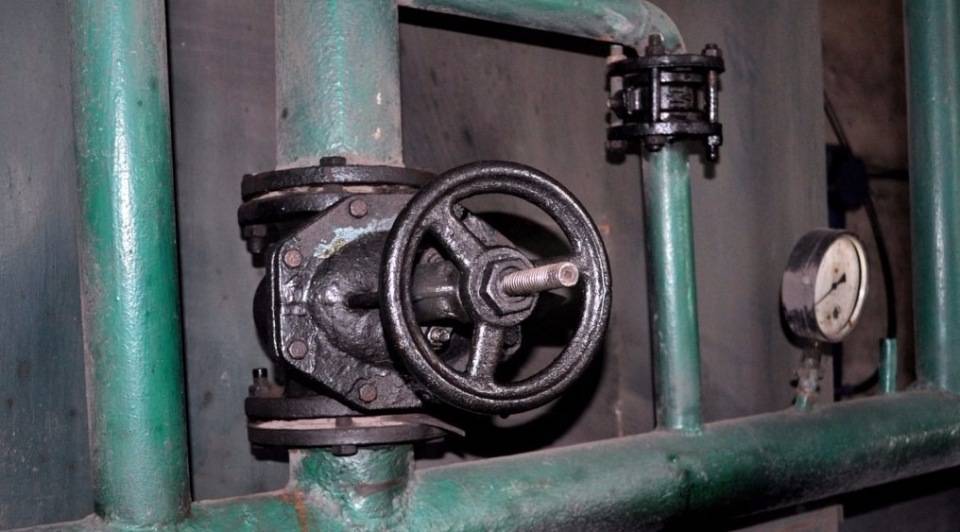

  • Каждый стояк представляет собой перемычку между ними и отключается в двух местах — снизу и сверху;
  • Розлив подачи прокладывается с небольшим уклоном;
  • В верхней точке подающего розлива расположен расширительный бак со сбросником. Нередко сброс выводится через все этажи в подвал, в элеваторный узел или максимально близко к нему.

Где расположены воздушники в системе отопления верхнего розлива?

Функцию воздушников выполняет тот самый сбросник на расширительном баке. Вывод сброса в подвал упрощает запуск отопления в начале сезона, но и без него тот не отличается сложностью.

Решение 4: сбросник на расширительном баке

Вот инструкция по приведению системы верхнего розлива в рабочее состояние:

  1. Медленно (чтобы избежать гидроудара) заполните систему отопления, приоткрыв домовую (между элеваторным узлом и отопительным контуром) задвижку на подаче или обратке;
  2. Когда система отопления заполнится, полностью откройте вторую задвижку;

  1. Через 5-10 минут откройте сбросник на расширительном баке и дождитесь, пока вместо воздуха из него пойдет вода.

Нюансы установки воздухосборника

Установка воздухосборников в системе отопления, подразумевает соблюдение определенных особенностей. Если разговор ведется про открытую систему, воздух выходит через расширительную емкость. В отопительной системе с принудительным циркулированием удаление должно осуществляться следующими методами:

  • трубы с тепловым носителем укладывают таким образом, чтобы обеспечить движение от основного стояка к удаленным. При этом жидкость и воздушные пузырьки должны перемещаться в одном направлении;
  • воздушные отводчики монтируются в наиболее высоких точках отопительных систем;
  • установку воздухоотводчиков необходимо выполнять в тех местах, где наиболее вероятно скопление газов. Лучше это делать для каждого прибора, особенно, если изготовлен он из алюминиевого материала.

Чтобы система отопления работала с хорошим эффектом, необходимо предусматривать способы удаления скоплений воздуха. Эта мера позволит улучшить работу системы, теплообмен, эксплуатационные сроки.

Откуда берется воздух?

В отопительную систему воздух попадает разными путями. Это, к примеру, происходит, когда система заполняется водой впервые. Воздух проникает через некачественные уплотнения. Также причиной служит подпитка водой и т.д. Так что, воздушники в системе отопления необходимы.
Особенно большое количество кислорода содержится в свежей воде. Выделяться он начинает с уменьшением давления и скорости движения.

Виды отводчиков воздуха.

Воздухоотводчики для систем отопления можно поделить на две большие группы:

  • Автоматические.
  • Ручные.

Автоматические воздухоотводчики в системе отопления монтируют в «критических» местах – там, где вероятнее всего воздух будет скапливаться. К примеру, в коленях или на высоких точках. Ручные воздухоотводчики для систем отопления монтируются на радиаторах.

Выбор той или иной конструкции отводчика для воздуха зависит от конкретных условий эксплуатации. Протяженности труб системы, например.

Очевидно, что автоматические воздухоотводчики в системе отопления установить в этом случае целесообразнее.

Гравитационная циркуляция

В системах, где теплоноситель циркулирует естественным образом, нет механизмов, способствующих перемещению жидкости. Процесс осуществляется благодаря расширению нагретого теплоносителя. Чтобы схема такого типа эффективно работала, устанавливают разгонный стояк высотой 3,5 метра и более.

Магистраль в системе отопления с естественной циркуляцией жидкости имеет некоторые ограничения по длине, в частности она не должна превышать 30 метров. Следовательно, такое теплоснабжение может использоваться в небольших строениях, оптимальным вариантом в этом случае считаются дома, площадь которых  не превышает 60 м2. Высота дома и количество этажей также имеют большое значение при монтаже разгонного стояка. Следует учитывать еще один фактор, в системе отопления естественного циркуляционного типа теплоноситель должен нагреваться до определенной температуры, при низкотемпературном режиме необходимое давление не создается.

Схема с гравитационным движением жидкости имеет определенные возможности:

  • Сочетание с системами теплого пола. В этом случае на водяном контуре, ведущем к нагревательным элементам, устанавливают циркуляционный насос. В остальном функционирование осуществляется в обычном режиме, не прекращаясь даже при отсутствии электроснабжения.
  • Работа с бойлером. Установка прибора осуществляется в верхней части системы, но на более низком уровне, чем расположен расширительный бак. В некоторых случаях на бойлер устанавливают насос, чтобы он работал в бесперебойном режиме. Однако стоит понимать, что в такой ситуации система становится принудительной, что делает необходимым монтаж обратного клапана для предотвращения рециркуляции жидкости.

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

  • Замена кранов, других элементов системы;
  • Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
  • Прокладка трассы трубопровода с большими перепадами по высоте;
  • Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
  • Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
  • Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
  • При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Причиной скопления микропузырьков газа могут служить и ошибки при монтаже отопления. В большей степени это относится к отсутствию уклонов труб, предупреждающих застой воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для отопления. В таких проблемных участках необходима установка дополнительных устройств отвода воздуха.

  • Уменьшение теплоотдачи радиаторов: верхняя часть, заполненная воздухом, остается холодной.
  • Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
  • Нарушение циркуляции: движение теплоносителя может быть частично или полностью прекращено.
  • Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу из строя прибора.
  • Дополнительный шум: радиаторы, насос, трубы постоянно шипят.

Алюминий, присутствующий в составе современных сплавов для батарей, служит катализатором разложения воды. Пузырьки газа скапливаются в местах, где есть заторы для свободной циркуляции, и создают пробки.

Нередко воздушные блоки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в приборы отопления устанавливают ручной воздухоотводчик – кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название раритетной модели – радиаторный игольчатый воздушный клапан.

На сегодняшний день для современных батарей разработаны разные виды автоматических клапанов для удаления газов, не требующие регулярного контроля. Увидеть такую модель в разобранном виде можно в этом видео ролике:

Методы удаления воздуха

Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

Системы с естественной циркуляцией

Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

Системы с принудительной циркуляцией

В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.

Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

Почему в системе отопления появляется воздух?

Причин этому явлению достаточно много, мы же перечислим самые основные из них, встречающиеся наиболее часто:

На практике зафиксированы частные случаи, когда спустить воздух с системы отопления просто невозможно, он появляется там буквально через день. При наличии алюминиевых радиаторов и определенного состава воды внутри отопительных приборов происходит химическая реакция с выделением кислорода и водорода. Эти газы и образуют воздушную пробку, лучший способ этого избежать – организовать автоматический сброс воздуха с помощью клапана, устанавливаемого на радиатор вместо крана Маевского.

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где использовался теплоноситель, циркулирующий по трубопроводам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в только в сетях централизованного теплоснабжения. Когда появились более компактные агрегаты, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

  1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
  2. Соответственно, процесс обогрева дома существенно ускорился.
  3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
  4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
  5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
  6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Для справки. Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Изделия нового поколения от Grundfos — модели Alpfa2 и Alpfa2L

Конструктивные особенности и принцип работы

Группа безопасности в системе отопления состоит из четырех основных деталей:

  • латунный или стальной коллектор, оснащенный 4 резьбами внутреннего типа;
  • предохраняющий клапан;
  • манометр, функционирующий при давлении до 6 Бар;
  • автоматизированный отводчик воздуха.

Принцип функционирования блока безопасности для системы отопления достаточно простой, каждая комплектующая деталь выполняет индивидуальную функцию для защиты устройства.

  1. Манометр информирует пользователя о давлении при заполнении системы теплоносителем и включении котельного оборудования.
  2. Предохранительный клапан создает оптимальные условия для работы всего устройства. Но что самое главное, он исключает вероятность взрыва теплогенератора при резком скачке потока.
  3. Воздухоотводчик устраняет скопившийся воздух.
  4. Коллектор служит соединительным веном, которое объединяет все элементы в единый аппарат — группу безопасности отопления.

Система безопасности для отопления монтируется независимо от разновидности используемого котельного оборудования. Будь то твердотопливный, дизельный или же газовый агрегат – устройство необходимо для отопительной магистрали с повышенным давлением.

ГБ включает манометр, предохранительный клапан и воздухоотводчик — это классическая схема, отвечающая за работоспособность всей системы

Нюансы установки

Котел – самый дорогой элемент и одновременно самая слабая часть во всей отопительной системе. Это обосновывается тем, что большинство модификаций предполагает функционирование при давлении до 3 Бар, когда пластиковые трубопроводы имеют максимальный предел 10, чугунные батареи – 7.

Данный фактор является первостепенной причиной, почему установка группы безопасности в закрытую систему отопления осуществляется на подающей трубе расположенной рядом с котлом. Устройство предохраняет агрегат от разрушительных последствий при резком повышении давления.

Порядок подключения группы безопастности

В рубашке котла образуется самый высокий температурный режим. Поэтому при перегреве теплоносителя испарения сначала будут собираться в данной детали. Чтобы расширяющий конденсат сразу выводился наружу, два выпускных клапана требуется монтировать возле теплогенератора.

ВИДЕО: Как работает система

Что советуют специалисты

Рекомендации специалистов, которые помогут в деле как правильно установить защитный блок на отопительной магистрали:

  • монтировать прибор необходимо на трубе, выходящей из котла на расстоянии от него до 500 мм;
  • на патрубке, соединяющем котельный агрегат и защитный блок для отопления закрытого типа, запрещается дополнительно устанавливать какие-либо детали — краны, вентили, информационные приборы и др.

Пример подключения к системе с твердотопливным котлом

  • данный трубопровод должен состоять исключительно из прочного металла, пластиковые, металлопластиковые к применению не допускаются;
  • подключать воздухоотводчик необходимо строго вертикально без уклонов в какую-либо сторону;
  • предохранительный клапан требуется дополнить силиконовым шлангом, он опускается вниз в прозрачную емкость или просто на пол.

Пример закрытой системы отопления с индукционным котлом

Установка самодельной автоматики

Многие потребители задаются вопросом, можно ли экономить на приобретении группы безопасности. Специалисты не рекомендуют покупать бюджетные вариации устройств, поскольку от них будет завесить качество работы котла и всей отопительной магистрали при возникновении аварийной ситуации.

Устройство закрытой отопительной системы

Лучше отдать предпочтение проверенным брендам. Такие аппарата реализуются по достаточно высокой стоимости, к примеру, устройство Icma продается за 43-48 у.е. Сэкономить в данном случае можно купив отдельные запчасти и самостоятельно собрав прибор.

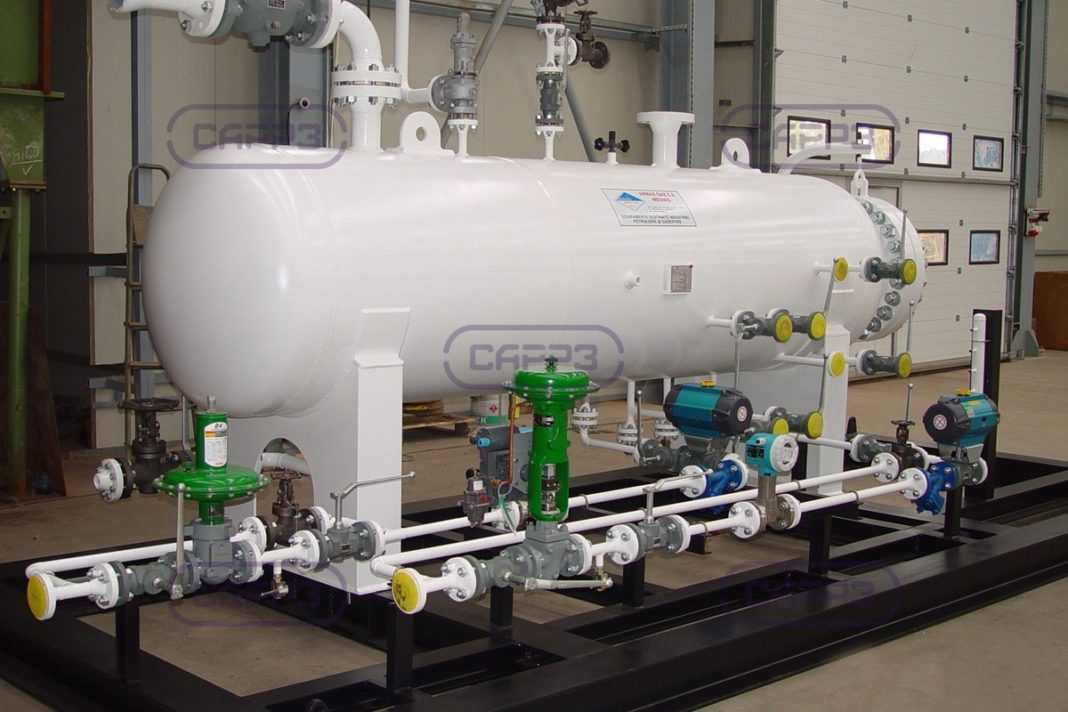

Принцип разделения теплоносителя и воздуха

Воздушные пузырьки, находящиеся в воде, не вступают с ней в реакцию, а создают механическую смесь, которая начинает распадаться на составляющие с того момента, как в потоке наступает замедление. Устройство, предназначенное для разделения, функционирует именно по данному принципу.

Вертикальный сепаратор

Для двухтрубной системы отопления рекомендуется применять вертикальный сепаратор. Устанавливают его в верхней точке основного стояка. Принцип действия основывается на гравитации: тепловой носитель, побуждаемый силой конвекции тепла либо работающим насосным агрегатом, начинает подниматься по стояку, расположенному вертикально. Дойдя до верхнего отрезка системы, вода замедляет свое движение до такой степени, что из нее начинают выделяться пузырьки воздуха.

Конструктивно вертикальный воздухосборник напоминает простую расширительную емкость. Для систем закрытого типа, не имеющих возможности сообщения с атмосферой, он считается дополнительным элементом к мембране, устанавливаемой, как правило, снизу, у котла. Его объем частично остается пустым, там и происходит накапливание воздуха. Верхние крышки герметичных баков имеют краны, через которые и осуществляется стравливание воздуха. Зачастую вместо таких кранов устанавливают спускные клапаны, работающие в автоматическом режиме.

Горизонтальный сепаратор

В однотрубных системах, имеющих нижнюю разводку, следует монтировать сепараторы горизонтального типа. Принцип работы таких устройств основывается на гидродинамических законах: от изменения диаметра трубы в сторону увеличения скоростной режим потока уменьшается.

Основное отличие от вертикального типа состоит в том, что сепаратор полностью заполняется водой, и здесь проявляется его главный недостаток – воздушным массам нет места для скапливания. В самой верхней точке такого сепаратора имеется патрубок изогнутого типа, за что его часто называют «гусаком». Конец такого фигурного трубного элемента снабжен краном для спуска.

По своей сути все теплообменники представляют собой горизонтальные уловители пузырьков воздуха. Ход воды в них замедляется, и способствует этому не только увеличение объема, но и формы, придаваемые радиаторам, чтобы улучшить тепловую отдачу

Отсюда можно сделать вывод, что оснащение радиаторов кранами, через которые удаляется воздух, имеет немаловажное значение

Горизонтальный сепаратор

Если воздухосборник вертикальный размещают на самом верхнем участке системы отопления, то горизонтальный может быть вмонтирован в любой точке – до или после котла.

В случае, когда тепловой носитель перемещается под воздействием циркуляционного насоса, то сепаратор горизонтального типа рекомендуется устанавливать до котла. Силы агрегата для перекачки воды скорей всего окажется вполне достаточно, чтобы большую часть воздуха выдавить не только из магистральных труб, но и из радиаторов. Но здесь необходимо заметить, что водно-воздушная смесь для самого насоса может таить опасность.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Автоматизированная система регулировки

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

  • Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
  • В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
  • Далее поплавок поднимается в исходное положение, цикл повторяется снова.
  • В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

  • Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
  • В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
  • Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
  • Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Места для монтажа воздухосборников

Если речь идет об открытой системе, воздух из нее удаляется через расширительный бачок. В случае с системой, имеющей принудительную циркуляцию, удаление производится следующими способами:

  • Трубы с теплоносителем прокладываются так, чтобы был обеспечен подъем от главного стояка к удаленным. Вода и воздух, при этом, двигаться должны в одном направлении.
  • Воздухоотводчики для систем отопления монтируются в самых высоких точках системы.
  • Воздухосборник для системы отопления устанавливается в местах наиболее вероятного скопления газов. Лучше на каждом отопительном приборе, особенно если это алюминиевые радиаторы.

Заключение

Итак, нами благополучно изучены причины возникновения воздушных пробок и способы удаления воздуха из отопительной системы. Как обычно, дополнительную информацию читатель найдет в видео в этой статье. Жду ваших комментариев. Успехов, камрады!

Всем привет. Сегодня хотелось бы поговорить с вами о том, что не так давно доставило мне некоторые неприятности, и уверен, у вас такое было. А именно, воздушные пробки в системе отопления. Когда на улице такие холода, так хочется прибежать в теплую квартиру, мыться в ванной с очень комфортным климатом. Но…

Причин возникновения завоздушивания немало: некачественное соединение по резьбе и сварных швов, коррозийные отверстия, воздух, растворенный в теплоносителе, скопление воздуха при проведении ремонтных работ.
