Общее понятие
Электрическая сеть представляет собой совокупность отдельных элементов, подчиненных общей задаче. К их числу принято относить:
- линии электропередач (ЛЭП);
- подстанции (ПС);
- пункты: распределительные (РП);
- секционирующие (СП).
Каждый из указанных элементов выполняет собственную функцию. К примеру, ПС предназначен для изменения напряжения в сети, а СП для его аварийного отключения. РП – распределяет энергию внутри отдельного элемента сети. Это оборудование наиболее приближено к потребителю.
Внимание: электрические сети создаются с целью передачи электроэнергии (ЭЭ) от производителя к потребителю
Прокладка временных кабелей
При монтаже временных электротрасс необходимо строго следовать нормам и правилам, которые определены ПУЭ, СНиПами и СП. В дополнение к перечисленным в разделе о подключении оборудования приводим еще несколько важных требований:
нельзя допускать перекрещиваний кабельных изделий (п.2.3.14 ПУЭ);
при горизонтальной прокладке временных кабелей необходимо их жесткое закрепление в концевых точках, по обеим сторонам изгибов, возле муфт и заделок (п.2.3.15);
вертикальный монтаж не должен вызывать деформации оболочек и нарушения целостности соединений под влиянием собственного веса кабель-линии (п.2.3.15);
места закрепления небронированных кабелей защищаются специальными прокладками (п.2.3.15);
следует защищать электролинии от внешнего перегрева выше допустимых показателей (п.2.3.15);;
для открытого монтажа запрещено использовать кабельные изделия с горючим изоляционным слоем из полиэтилена (п.2.3.40).

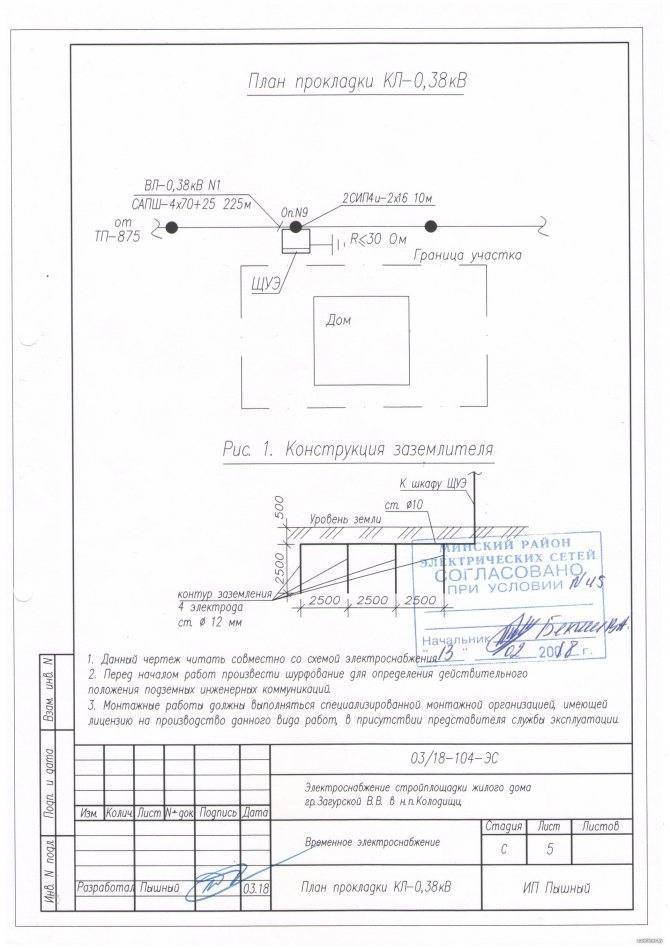

Примерная схема временного электроснабжения
Основные требования к электросети
Снабжение стройки электричеством Так как электричество несет потенциальную опасность для строителей, площадка должна соответствовать ряду критериев, без соблюдения которых делать временное электроснабжение запрещено.
- Надежность. Снабжение должно быть бесперебойным в течение всего времени стройки.
- Качество. Параметры электроснабжения должны соответствовать нормам и гарантировать стабильную работу электроприборов.
- Безопасность. Весь персонал обязательно должен быть защищен от поражения электрическим током, а сама система должна выполняться из качественных надежных компонентов.
Электроснабжение на строительных объектах
Электроснабжение на строительных объектах
Если строительный проект уже утвержден, а дата начала строительства назначена, то можно смело приступать к выполнению подготовительных работ. И перед тем как будет вырыт котлован, а на объект будут завезены строительные материалы, необходимо обеспечить электроснабжение строительной площадки, соответствующее общепринятым стандартам.
Временное электроснабжение строительной площадки и требования, предъявляемые к его организации
К основным потребителям электроэнергии, используемым на строительных объектах, можно отнести следующее оборудование:
- электрические двигатели подъемных и вспомогательных машин;
- сварочные аппараты;
- нагревательные устройства;
- приборы освещения и т. д.
Электроснабжение строительной площадки должно быть безопасным, надежным и экономичным. Поэтому любая профессиональная электромонтажная компания создает на строительных объектах линии электропередачи, соответствующие следующим стандартам:
- все электрооборудование, имеющееся на строительной площадке, должно быть подключено к надежному заземляющему контуру;
- наличие устройств защитного отключения, встроенных в систему электроснабжения строительной площадки, является обязательным условием обеспечения безопасности на строительном объекте;
- грамотно подобранные кабели гарантируют надежность и бесперебойное функционирование всей системы электроснабжения;
- прокладка кабелей должна осуществляться с применением воздушных опор (не допускается соприкосновение силовых линий с поверхностью земли);
- временное электроснабжение строительной площадки подразумевает использование розеток и выключателей, обладающих высокой степенью защиты от влажности (не менее IP54);
- обязательным элементом системы электроснабжения, обслуживающей строительную площадку, должен быть закрытый и заземленный металлический ящик, внутрь которого устанавливаются устройства защитного отключения (УЗО).
Проектирование системы электроснабжения строительной площадки
Электромонтажная компания может приступать к работам по обеспечению строительной площадки электроэнергией только после того, как будет разработан и утвержден соответствующий проект энергоснабжения. В подобном проекте должны быть отражены следующие параметры и характеристики:
- степень удаленности строительного объекта от электрических сетей общего назначения;
- основное предназначение возводимого объекта;
- длительность обеспечения возводимого объекта электроэнергией (временно или постоянно);
- суммарная мощность потребления электроэнергии;
- количество фаз, способное обеспечить основные потребности объекта в электричестве;
- техническое состояние источников тока, обеспечивающих электроснабжение строящегося объекта;
В проекте также должно быть указано, от какого типа источника будет осуществляться временное электроснабжение строительной площадки. Различают временные или стационарные источники тока. К временным следует относить генераторы, работающие на дизельном топливе. Что касается стационарных источников тока, то это могут быть всевозможные подстанции, трансформаторы, и воздушные линии электропередачи.
Конструкция электросетей на строительных объектах
Электрические сети, используемые на строительных объектах, могут быть запитаны как от подземных, так и воздушных линий электропередачи. Учитывая специфику строительных работ, подразумевающих постоянную смену местоположения основных потребителей, электроснабжение объекта предпочтительнее организовывать посредством воздушных ЛЭП. Подземные линии подводятся к строительной площадке только в тех случаях, когда использование воздушных ЛЭП создает опасность для строителей.
Электромонтажная компания при разработке схем электроснабжения строительных площадок руководствуется следующими правилами:
- объект должен быть запитан от четырехпроводной сети, подводящей напряжение в 380 В.;
- осветительные сети подключаются к обособленной сети, которая не сопрягается с системой энергоснабжения более мощных потребителей (при этом разные линии допускается монтировать на общих опорах);
- в случае подземной прокладки силового кабеля глубина траншеи должна быть не менее 80-ти см;
- силовой подземный кабель должен иметь стандартную защитную оболочку, например, в виде трубы ПНД.
В заключение можно сказать, что основное правило энергоснабжения строительных объектов гласит: электроснабжение строительной площадки должно полностью обеспечивать потребности возводимого объекта в электроэнергии.
Как организовать временное электроснабжение строительного участка вдали от коммуникаций
В случае, когда строительство объекта будет находиться вдали от населенного пункта, или какого-нибудь строения, которое могло бы обеспечить ваш строительный участок напряжением, придется прокладывать временную линию электропередачи.
Ввиду этого, ввод электроэнергии к строительному участку нужно делать сразу с учетом его постоянной эксплуатации в дальнейшем. Однако и для самого строительного участка подключение должно соответствовать всем необходимым требованиям
Поэтому, тем, кто решил вести стройку далеко за пределами коммуникаций, необходимо с особой ответственностью и вниманием отнестись к прокладыванию линии электрообеспечения
Прокладка временной линии электропередачи имеет следующие особенности:
- Удаленность от объектов с электроснабжением;
- Тип строящегося здания;
- Вариант подключения электроснабжения;
- Количество заявленной мощности;
- Тип сети;
- Период выполнения заявки.
По результатам ответов на эти вопросы выбирается подходящее снабжение и способ его монтажа: либо подключение к стационарным линиям, либо применение автономных электросетей.
Особенности подключения к существующей электросети
К первой ситуации можно отнести строительство объекта, которое располагается рядом с вашим участком. Чтобы сэкономить свои средства вам достаточно будет протянуть линию электричества от своего жилья. Этот вариант отлично подойдет для временного электроснабжения частного дома.
После того как объект будет сооружен у вас возникнет необходимость отказаться от временного электричества. Для этого необходимо:
- Указать потребляемую мощность.
- Получить технические условия и точку подключения.
- Заказать проект.
- Выполнить все электромонтажные работы.
- Вызвать электриков, которые составят проверочный акт.
- Заключить договор с энергосбытом.

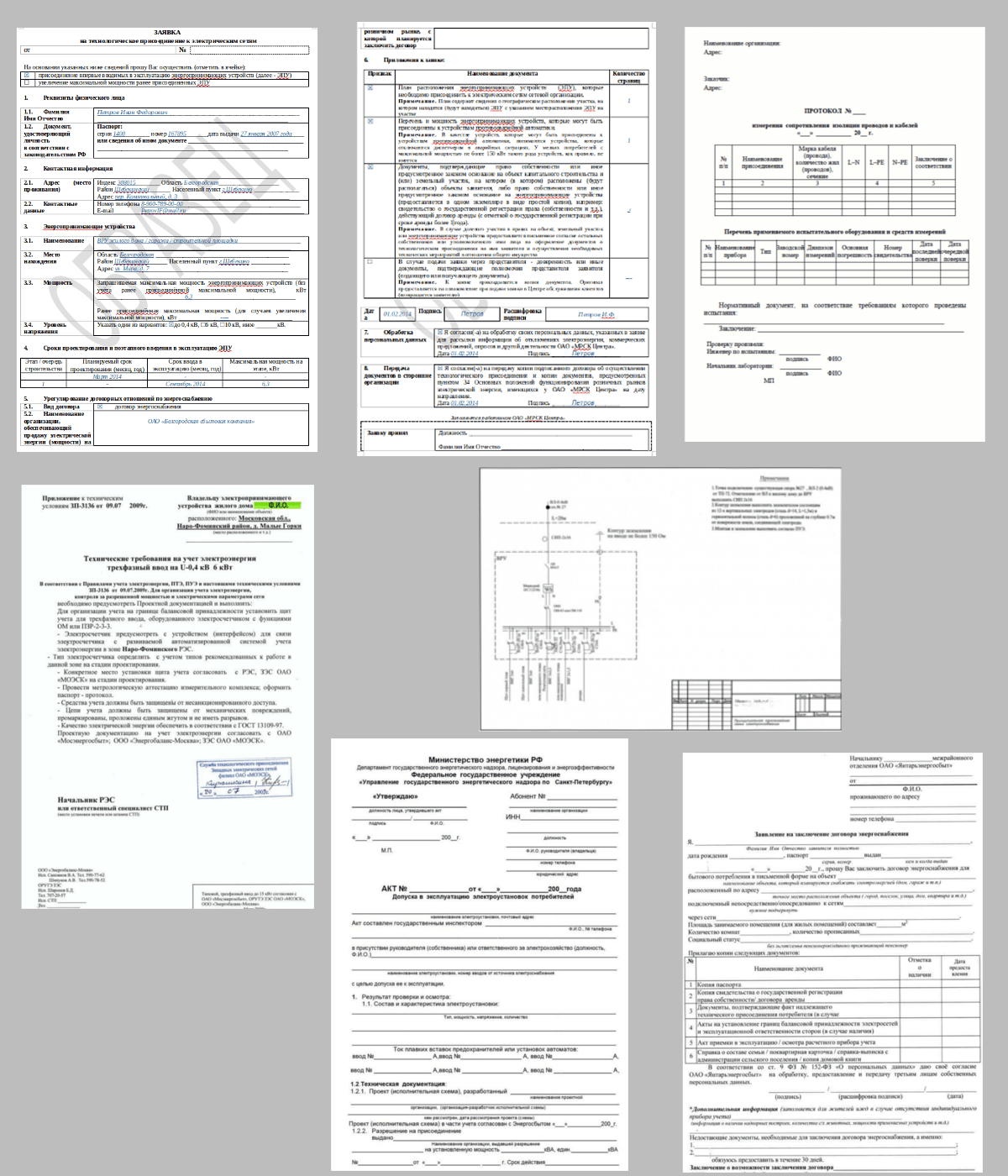

Основные документы, которые могут потребоваться для подключения временного электроснабжения представлены на фото ниже.
Если вы планируете сделать временную электропроводку, тогда также следует собрать этот пакет документов. Если ваша строительная площадка далеко располагается от линий электропередач, тогда следует соорудить собственную ВЛ. Ввод на объекте должен быть таким, как и для постоянной эксплуатации. Для этого вам необходимо установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик должен иметь такие размеры, чтобы в него могли поместиться все необходимые элементы для электроснабжения.
Если вы планируете выполнять строительство в пределах некоммерческих организаций, тогда помните, что подключение выйдет значительно дешевле. Все опоры и трансформаторы в этом случае уже будут установлены. От вас может потребоваться только взнос компенсации за ранее проведенные работы.
При необходимости вы также можете выполнить временное электроснабжение от соседей. Если вы найдете дорого человека, тогда с ним необходимо будет заключить договор, в котором вы пропишите все правила использования его сети. Чтобы определить правильную мощность и не перегружать сеть необходимо просто договориться об установлении ограничителя мощности. Этот способ позволит сделать временную электропроводку на участок.
К отдельному способу можно отнести подключение электрического генератора. Если рассмотреть этот способ с технической точки зрения, тогда можно сделать вывод, что электричество, которое они предоставляют можно считать качественным. Если вы не сформировали все документы, тогда можно воспользоваться этим способом.
Это интересно: Методы проверки электропроводки: выкладываем все нюансы
Электрические сети на строительной площадке, особенности эксплуатации
| Случайная страница | ТОМ-1 | ТОМ-2 | ТОМ-3 Архитектура | Биология | География | Другое | Иностранные языки |
| Информатика | История | Культура | Литература | Математика |
| Медицина | Механика | Образование | Охрана труда | Педагогика |
| Политика | Право | Программирование | Психология | Религия |
| Социология | Спорт | Строительство | Физика | Философия |
| Финансы | Химия | Экология | Экономика | Электроника |
Устройство, принцип действия, область применения и основные характеристики асинхронных двигателей | Устройство, принцип действия, область применения и основные характеристики синхронных двигателей | Принцип действия и вращающий момент синхронного двигателя. | Классификация, назначение, устройство и принцип действия электрических машин постоянного тока | Схемы включения, характеристики и область применения генераторов постоянного тока | Схемы включения, характеристики и область применения двигателей постоянного тока | Кратковремнный режим работы — типовой режим S2 | Периодический кратковременный режим работы — типовой режим S3 | Классификация и назначение аппаратуры управления и защиты. Простейшие схемы управления электроустановками | Преимущества и особенности передачи электрической энергии |
Техника безопасности
К работе допускаются только специалисты с соответствующей группой допуска
Строительная площадка является травмоопасным объектом, поэтому для сохранения здоровья и жизни строителей нужно соблюдать технику безопасности. Она касается и оборудования, к которому предъявляются особые требования. Они связаны с негативным воздействием окружающей среды – влиянием ультрафиолетового излучения, погодных условий, повышенной влажности. Материалы должны быть негорючими.
На стройке должны отсутствовать едкие химические материалы. К работе допускаются только специалисты с соответствующей квалификацией и группой допуска.
Обязательно должна быть создана система заземления и элементы уравнивания потенциалов. Для этого используются разделительные трансформаторы и система объединения всех открытых корпусов при помощи защитных разъемов в розетке. В случае повышенной влажности защита осуществляется с помощью УЗО.
При создании осветительной группы на стройплощадке применяются светильники с классом защиты не ниже IP54 в герметичном корпусе. В документации к устройствам должно быть написано, что их можно использовать на открытом воздухе.
Потребуется несколько источников света с возможностью перемещения по участку. Также нужно поставить несколько светильников во временном помещении, где будут проводиться работы, с механической устойчивостью.
После того как было принято решение о строительстве коттеджа, изготовлен проект и получены все разрешения, можно приступать к строительству. Но, прежде чем завозить стройматериал и начинать земельные работы, должно быть обеспечено электроснабжение стройплощадки.
Схема электроснабжения.
Питание КТПН, на основании технических условий (приложение 1), предусмотрено с шин ЗРУ 6 кВ ПС «Междуреченская» с существующей ячейки 6кВ фидер 6-18-В.
Подключение КТПН к ячейке 6кВ принято кабелем ААШвУ-3х70. В связи с тем, что имеющиеся в наличии трансформаторные подстанций (КТПН), выполнены с воздушными вводами, для их подключения установлены опоры с линейными разъединителями РЛНД.1-10Б/400НУХЛ1. Подключение КТПН от опоры выполнено проводом АС 70/11.
Прокладка кабеля при выходе с подстанции предусмотрена в существующем кабельном канале, переход через ров предусмотрен в трубе и далее кабель проложен по существующей дамбе в земле до опоры КТПН.
План трассы кабеля 6кВ и место установки КТПН см. на лист 4.
Выбор сечения кабеля и схема электроснабжения приведены на листе 3, 2.
В связи с подключением нагрузки стройплощадки к фидеру ф.6-18-В, выполнен расчет токов короткого замыкания и релейной защиты. На основании проведенных расчетов, требований ПУЭ и технических условий, в выше указанной ячейке предусмотрен следующий объем работ:
– капитальный ремонт выключателя ВМГ-133;
– замена существующих трансформаторов тока ТПОФД-10 750/5А на трансформаторы ТПОЛ-10 100/5А;
– замена токовых и промежуточного реле;
– установка электронного счетчика типа СЭТ-4ТМ 03;
– замена амперметра.
Технические советы по электрификации строительной площадки
Работы на местности начинают после того, как выяснены все описанные выше организационные вопросы, сделан выбор системы однофазного или трехфазного напряжения, определена допустимая мощность.
Первым действием следует уточнить место установки вводного электричества щита. Его необходимо располагать в зоне строительства на удалении не более 25 метров от границ участка и резервного ввода при использовании автономной генераторной установки.
От него создается разметка всех кабельных трасс к местам:
- ответвительной опоры ВЛ;
- силовым цепям строительного оборудования;
- осветительным приборам системы освещения.
Силовые цепи используются для подключения механизмов:
- приготовления бетона и строительных растворов;
- подъема грузов на высоту талями или краном;
- сварки;
- деревообработки.
Систему освещения можно вначале создать из нескольких прожекторов или одного светильника. В дальнейшем потребуется ее расширять, используя основные и аварийные, местные и общие источники.
Типовые схемы подключения потребителей
Чтобы проложить электрические кабели, необходимо определиться с их длиной и типом, подбирая по мощности питаемых потребителей. На выбор кабеля может повлиять схема подключения нагрузок:
- радиальная;
- кольцевая;
- смешанная.
Принцип радиального подключения означает питание вводного щита от опоры ЛЭП и разводки от него кабельных линий ко всем без исключения потребителям отдельными магистралями.
Когда застройщик владеет резервным источником, например, автономным генератором, то можно применить кольцевую либо смешанную схему питания.
При кольцевом типе электроснабжения создается возможность подключения любого потребителя по кольцу от вводного щита или резервного генератора.
Смешанная схема несколько проще в исполнении, но допускает одностороннее питание каких-то неосновных потребителей.
В любом случае следует учитывать, что применение резервного питания исключает продолжительные перерывы строительных операций при пропадании электроэнергии от основной сети.
Рекомендуемые конструкции для вводного устройства
Отдельные строители, обладающие начальными навыками электрика низкой квалификации, самостоятельно подключают электрическую энергию к вводному устройству, особо не заботясь о правилах безопасности и рисках для здоровья окружающих.
Расположенные на открытом воздухе коммутационные аппараты и розетки, подверженные действию атмосферных осадков, раскиданные прямо по земле кабели, через которые вынуждены перешагивать рабочие, являются не самыми грубыми нарушениями. А даже они представляют серьезную опасность.
Доступ посторонних людей к коммутационному оборудованию необходимо надежно ограничивать. Монтировать электрические приборы на досках, листах фанеры, материалах, впитывающих влагу из воздуха, нельзя.

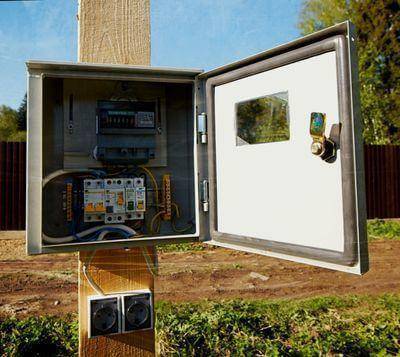

Современные производители электротехнического оборудования для решения подобных задач выпускают большой ассортимент разнообразных вводных щитов из металла с герметичным корпусом.
Они созданы для эксплуатации в условиях открытого воздуха, закрываются на замок, исключают попадание посторонних людей под напряжение.
Внутри такого щита размещают:
- электрический счетчик;
- защитные и коммутационные аппараты;
- контейнер для розеток;
- шины подключения защитного и рабочего нуля.
На стройке часто используются не только стационарно установленные, а мобильные электрические инструменты и устройства. К ним тоже требуется подводить электроэнергию кабелями. В этом случае требуется беречь их от механических нагрузок: подвешивать на безопасной высоте или укладывать в траншею, закапывая грунтом.
Организационные мероприятия
Далее придётся походить по кабинетам. Вооружившись всеми своими документами, приходим в энергетическую организацию, и предоставляем свои документы к проверке. Затем идём в районные электросети, и после некоторых хождений по кабинетам вам выделят инспектора, которого вы должны привезти на свой объект. Инспектор проверяет правильность схемы и соответствие выполненных вами работ техническим условиям и проекту. По завершении проверки инспектор составляет акт проверки, где указывает, что ваш ящик учёта можно подключать к электросети. С этим актом вы снова едете в сети (заодно завозите инспектора назад) и заключаете договор-заказ на выполнение работ по подключению и пломбированию счётчика и вводного автомата.
После оплаты и согласования дня проведения работ, бригада электромонтёров с автовышкой приезжает на ваш объект и производят долгожданное подключение электричества. Затем производится пломбировка вашего счётчика с автоматом и записываются начальные показания и номер счётчика. На основе этих записей энергоорганизация заключает с вами договор электроснабжения, в котором предусмотрены все отношения между вами и организацией (оплата, права и обязанности сторон). С этого момента можно попрыгать и порадоваться, ведь теперь вся работа по постройке дома намного ускорится.
Наши события
27 декабря 2021, 14:51
Ушел из жизни президент “Самарской Кабельной Кампании” и заслуженный кабельщик Анвар Бульхин
24 декабря 2021, 11:01
RusCable Live – Энергия дела. Эфир 24.12.2021
23 декабря 2021, 14:48
Премьера. По следам “Герды”. Эпизод II. Кабельный завод “КУБАНЬКАБЕЛЬ”
22 декабря 2021, 14:24
День энергетика на RusCable.Ru вместе с Алюминиевой Ассоциацией, АЭК и EL-комитетом! Система работает!
21 декабря 2021, 12:32
RusCable Insider #252 – Планы ЗАО “ЗЭТО”, инвестиции в качество, 12 лет Prysmian в России и современный судовой кабель НПП “Интех”
20 декабря 2021, 09:24
Итоги заседания правления АЭК
ПАРТНЁРЫ
Варианты и схемы электроснабжения строительной площадки
В зависимости от особенностей участка, на котором планируется вести строительство, могут быть задействованы различные схемы подключения временной электросети к источнику. В том случае, если на участке нет строений и соседей, от которых можно было бы временно проложить электропроводку для стройки, действуют в следующем порядке.
Вычисляем планируемую нагрузку и выясняем необходимую мощность
Важно «уложиться» в 15 кВт: в этом случае подключение может обойтись дешевле (действует льготный тариф при протяженности временной линии до 0,5 км за городом и 300 м – в городской черте). Составляем заявку на подключение к собственнику электросетей, где указываем пожелания (необходимую мощность, напряжение, уровень надежности и прочее). Получаем ТУ – технические условия от энергоснабжающего предприятия
По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства
Получаем ТУ – технические условия от энергоснабжающего предприятия. По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства
При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий
Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз. Использование сети старого строения, имеющегося на участке, возможно только на период строительства
При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий
Использование сети старого строения, имеющегося на участке, возможно только на период строительства. При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий
Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз
Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами)
Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика
Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами). Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика.
В заключение – видеоматериал с рекомендациями специалиста о том, что нужно учитывать при проектировании электроснабжения дома.
__________________________________________________
Особенности подключения к существующим электросетям
Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.
После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.
Для этого нужно:
- Указать расчетную потребляемую мощность.
- У организации получить технические условия и точку подключения для ввода.
- Заказать проектную документацию.
- Проект согласовать с гостехнадзором.
- Выполнить электромонтажные работы.
- Вызвать электролабораторию для оценки и составления акта испытания.
- Заключить договор с энергосбытом, сдать в эксплуатацию объект.

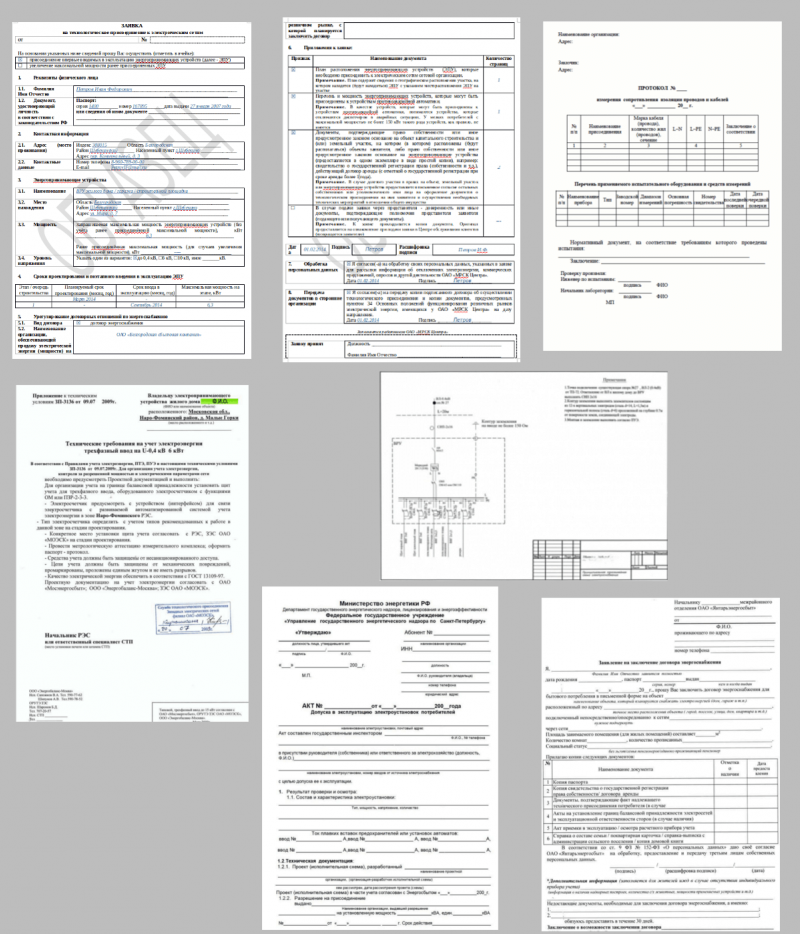

Все документы предоставлены на фото:
Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.
В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:
Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.
При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.
Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.
Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.
Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.
ТЕХНИЧЕСКИЙ ЦИРКУЛЯР
20 января 2006 г. | № 10/2006 |
О схемах временного электроснабжения
строительных площадок
Требования настоящего циркуляра распространяются на временные
электроустановки, предназначенные для:
— возведения новых зданий;
— ремонта, реконструкции, расширения либо сноса существующих
зданий;
— коммунальных инженерных
работ;
— земляных работ;
— других работ подобного
вида.
К электроустановкам указанных объектов предъявляются повышенные
требования электробезопасности, учитывающие специфику устройства
электроустановок в местах строительства.
Помимо
общих требований, установленных главой 1.7 ПУЭ «Заземление и защитные меры
безопасности» и ГОСТ
Р 51321.1 (МЭК 60439-1) «Устройства комплектные низковольтные распределения
и управления. Часть 1. Устройства, испытанные полностью или частично. Общие
технические требования и методы испытаний», при разработке схем временного электроснабжения
строительных площадок следует учитывать специальные требования, установленные ГОСТ
Р 50571.23 (МЭК 60364-7-704) «Электроустановки зданий. Требования к
специальным электроустановкам. Электроустановки строительных площадок» и ГОСТ
Р 51321.4 (МЭК 60439-4) «Устройства комплектные низковольтные распределения
и управления. Часть 4. Дополнительные технические требования и методы испытаний
устройств распределения и управления для строительных площадок».
До выхода специальных нормативных документов, регламентирующих
требования к электроустановкам строительных площадок, предлагается
руководствоваться следующим:
— для указанных установок величина допустимого напряжения
прикосновения установлена 25 В переменного тока и 60 В постоянного тока;
— допустимое наибольшее время автоматического отключения питания
переносных (передвижных) приборов при фазном напряжении 220 В снижается до 0,2
с;
— для обеспечения защиты при замыкании фазного провода на землю
параметры заземляющего устройства по п. 1.7.101 ПУЭ пересчитываются в
соответствии с требованиями п. 413.1.3.7 ГОСТ
Р 50571.3 (МЭК 364-4-41) «Электроустановки зданий. Часть 4. Требования по
обеспечению безопасности. Защита от поражения электрическим током», для
допустимого напряжения прикосновения 25 В, значение REдля строительных площадок
принимается равным 20 Ом;
— в дополнение к требованиям главы 1.7 ПУЭ в электроустановке должна быть
выполнена система защитного заземления, обеспечивающая защиту при замыкании на
землю в электроустановке выше 1 кВ в соответствии с требованиями ГОСТ
Р 50571.18 (МЭК 60364-4-442) «Электроустановки зданий. Часть 4. Требования
по обеспечению безопасности. Глава. 44. Защита от перенапряжений. Раздел 442.
Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на
землю в электроустановках выше 1 кВ». Если при однофазном замыкании на землю на
трансформаторной подстанции 6-10/0,4 кВ напряжение на заземлителе превысит 33,5
В (соответствует допустимому напряжению прикосновения 25 В), нейтраль
трансформатора должна быть заземлена на отдельный заземлитель;
— штепсельные розетки должны быть защищены устройством защитного
отключения с номинальным отключающим дифференциальным током до 30 мА или
применением безопасного сверхнизкого напряжения;
— для реализации схем электроснабжения следует применять
специальные низковольтные комплектные устройства для стройплощадок (НКУ СП);
— НКУ СП должны иметь сертификат соответствия по ГОСТ
Р 51321.1 и ГОСТ
Р 51321.4;
— степень защиты оболочек НКУ СП определяется условиями применения
в соответствии с ГОСТ 14254, но
не ниже IP43 при закрытой двери и не
ниже IP21 при открытой двери; при
наружной установке без навеса степень защиты оболочки НКУ СП принимается не
ниже IP54.
(Журнал «Безопасность труда в промышленности», вып. 3/2006)
