Высота вентиляционной трубы над крышей: СНиПы, нормы

Как правильно монтировать?

Пошаговая инструкция монтажа выхода вентиляции своими руками на кровельной конструкции:

Определяют место установки кровельного узла на крыше.
В верхней волне металлочерепицы проделывают контуры будущего отверстия (для этого используется шаблон, входящий в комплект с элементами монтажа).
Зубилом или ножницами по металлу проделывают несколько отверстий в нижней части кровли.
По шаблону нужно подобрать места, где будут прикручиваться саморезы, а затем высверливаться.
Очищают поверхность кровли от осевшей пыли, влаги. Конструкцию прикрепляют на чистую сухую поверхность.
На выбранном месте раскладывают прокладку и закрепляют в ней проходной элемент.
Шурупами прикрепляют детали к поверхности.
Со стороны чердака обеспечивают герметичность выхода вентиляции на крышу.

Можно использовать готовое фасонное изделие, чтобы установить проход вент. трубы. Эта труба – комбинированная. Состоит из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. Нижняя часть изделия проведена в воздуховод, где находится уплотнитель, а верхняя часть конструкции снабжена колпаком с дефлектором.

Для повышения эффективности работы вентиляционной системы применяют дополнительные элементы:

Капельники. Насадки из металла или пластика, которые предотвращают попадание осадков внутрь трубы.
Аэраторы. Улучшают циркуляцию воздуха между слоем теплоизоляции кровли и наружным покрытием.
Дефлекторы. Насадки разжижают воздух в наружной части трубы за счёт дующего ветра и создания сквозняка.

При проектировании вентиляции необходимо тщательно продумать выход трубы через кровлю, чтобы обеспечить правильный поток воздуха. Конструкция не должна мешать циркуляции естественного воздухообмена и служить защитой от влияния плохих погодных условий (как сделать естественную вентиляцию своими руками?). Перед монтажом вентиляции нужно продумать её расположение, наиболее удачное размещение на поверхности кровли (больше о том, как произвести монтаж вентиляции своими руками, читайте тут).

Есть много разных вентиляционных систем, позволяющих решить вопрос с проветриванием в бане, ванной, гараже, кухне, комнате, погребе, подвале и котельной эффективным быстром способом. А инструкцию по установке вентиляции своими руками вы найдете на нашем интернет-портале.

Объём притекающего воздуха

Как правило, жилые дома оборудованы естественной циркуляцией воздушных потоков. Приток наружного воздуха может осуществляться через окно или специальный клапан. Отток же происходит через вентканал. Он может быть расположен внутри стены или сконструирован как приставной. Во внешней стене вент канал обустраивать нельзя, поскольку в таком случае на поверхности может образоваться конденсат, что приведёт к повреждению сооружения. Также из-за охлаждения скорость движения воздуха может снизиться.

Значения для вентиляционных труб в жилых домах определяются установленными требованиями, которые регламентирует СНиП

Немаловажное значение имеет и кратность обмена, отражающая качество работы вентиляционной системы. Так, объём притекающего в комнату воздуха должен иметь следующие значения:

в жилом здании – 3 м³ в час на один квадратный метр площади. При этом данный показатель не зависит от того, какое количество людей находится в помещении. Санитарными нормами установлено, что для временно пребывающих людей в здании достаточно 20 м³ в час приточного воздуха, а постоянным жильцам требуется 60 м³;
в подсобном сооружении (например, в гараже) – не меньше 180 м³ воздуха в час.

Для вычисления диаметра вент трубы используют систему, в которой присутствует только естественный воздушный приток, без установленных принудительных устройств. Наиболее простым способом расчета является соотношение площади комнаты к сечению отверстия вент канала.

Как рассчитать точную высоту

Еще на стадии строительства дома нужно определить высоту дымохода. Это обеспечит естественную тягу, рассеивание продуктов горения и загрязненных масс в атмосфере, не помешает близлежащим строениям и живущим в них людям. Высота вентиляционной трубы над крышей определяется нормами СНИП. Расчет производится с учетом климатических условий, типа конструкции, ее ТТХ. Если при монтаже были допущены ошибки, исправить их будет трудно и дорого.

Что влияет

При проектировании вытяжной трубы на расчеты высоты влияют такие факторы:

характеристики окружающей среды: температура воздуха зимой и летом, скорость и сила ветра;
конфигурация системы отопления и вентиляции, наличие в магистрали сложных элементов и поворотов, что способствует повышению силы трения внутри каналов;
близость в расположении дымовой трубы может привести к засасыванию продуктов горения в приточную вентиляцию;
удаление от конька снижает монтажные характеристики, что может привести к падению слишком высокой трубы.

Конструкция кровли

Влияние на высоту вентиляционной шахты оказывает конструкция крыши. Установка на плоской кровле не доставит трудностей — достаточно 50 см для обеспечения тяги. На скатных моделях необходимо придерживаться ряда правил:

обязательным является учет соотношения между наивысшей точкой конька и окончанием трубы;
при удалении на расстояние 1,5 м верхняя граница воздуховода должна превышать уровень кровли на 50 см;
чем больше расстояние, тем выше труба, чтобы создавалась хорошая тяга.

Правила противопожарной безопасности

Вентиляционные и дымоходные трубы часто проходят в близости друг к другу или являются единым целым. По этой причине к таким магистралям предъявляются некоторые меры пожарной безопасности:

при раздельных конструкциях расстояние между ними должно быть не менее 3 м;
высота и размеры трубы вентиляции должны быть равнозначными дымоходу;
при обустройстве обогрева внешней части шахты необходимо учитывать правила пожарной безопасности;
при близком расположении каналов их следует изолировать термостойкими и изолирующими материалами.

Сечение

Существует 2 вида сечения воздуховода — круглое и прямоугольное. При проектировании необходимо учитывать не только эстетическую составляющую, но и работоспособность системы. По круглым каналам воздух движется быстрее, не образуются завихрения и обратные потоки. Прямоугольные примыкают вплотную к стене, не «воруют» полезную площадь и выглядят лучше.

Лучшим вариантом может стать комбинирование разных сечений. Прямоугольные лучше монтировать в видимых местах и жилых помещениях, а круглые расположить на тыловых стенах дома и в технических комнатах.

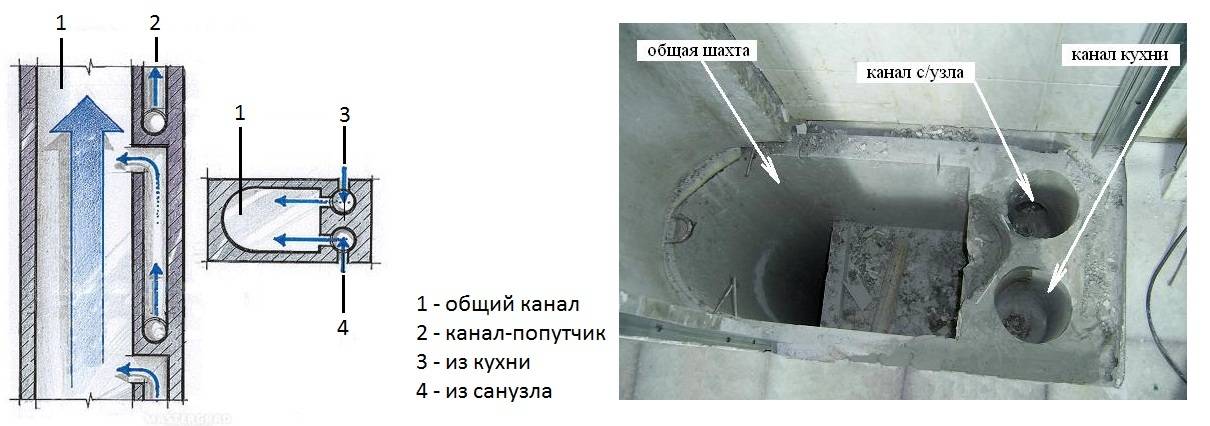

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

одна большая – порядка 300х600 мм;
две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

по горизонтали оно равно десяти метрам,
по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта. Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Преимущества утепления ↑

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

уменьшается теплообмен;
предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
снижается риск возгорания;
ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

наличия точки росы,
формы, размеров воздухоотвода,
теплопроводности утеплителя,
температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить ↑

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
дождавшись окончательного высыхания, устанавливают фасадные дюбели;
укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
быстрое загрязнение общей трубы вентиляции;
отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Расстояние до других конструкций

Нормативами определяется не только расстояние между крепежами, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды размещают на расстоянии не менее 10 см от потолка, и не менее 5 см от потолка.

Как минимум 25 см должна быть дистанция между круглым воздуховодом и элементами систем водо- и газоснабжения. Воздуховоды относительно друг друга также располагают на расстоянии от 25 см.

Дистанция между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

до 40 см – от 10 см;
40-80 см – от 20 см;
80-150 см – от 40 см.

Не зависимо от формы сечения воздуховоды должны находится на расстоянии не меньше 30 см от электрических проводов.

Нормативы расстояний актуальны как для неутепленных, так и для утепленных воздуховодов и не зависят от используемых теплоизоляционных материалов

Места соединений воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от места прохода сквозь стену или потолок.

Крепление осуществляется таким образом, чтобы ось магистрали воздуховода располагалась параллельно плоскости стены или потолка. С целью отвода конденсата воздуховод можно расположить под уклоном 0,015 в направлении к конденсатосборнику.

Строительство сложной, многокомпонентной вентиляционной системы требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепежи выполняют важную функцию – удержание воздуховодов в проектном положении. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость конструкции.

Изготовленные из оцинкованной или нержавеющей стали они не подвержены коррозии, устойчивы к воздействию агрессивной среды, перепадам температур и позволяют в короткие сроки выполнить монтаж вентиляционной системы без сверления и сварочных работ.

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

Вычисляют объем каждого помещения, путем перемножения трех его размеров.
Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Диаграмма для определения диаметра вентиляционной трубы

Чем регламентируется высота вывода вентиляции

Основной закон вертикальной трубы, неважно, вентиляционной или дымовой, гласит — чем больше высота устройства, тем выше тяга в трубе, Соответственно, большее количество воздуха выбрасывается системой за пределы крыши. Специалисты–проектировщики и большинство застройщиков в вопросе расчета высоты вентиляционной трубы над крышей ориентируются на несколько основополагающих документов:

СНиП №41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
СП №7.13130.2009 – методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

В последнем случае методика определения уровня установки вентиляционной трубы положениями СниПа расписана достаточно подробно:

На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Вывод системы вентиляции канализационных стояков, согласно СНиПа, должен быть удален от окон и воздухозаборников на расстояние не менее 4 м, все достаточно просто и понятно, потому что речь идет о потенциально опасных для здоровья человека газах и испарениях.

Примерно такой же подход реализован в СНиП №41-01-2003 при изложении методики расчета высоты трубы дымохода над уровнем коньковой балки или горизонтом плоской кровли.

К сведению! Методика расчета высоты вентиляционной трубы над крышей частного дома в СНиПе не приводится, даются лишь общие рекомендации.

Разработчиками строительных норм и правил №41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.
