Особенности теплых полов от производителя XL PIPE

Монтажные работы

  Конечно, при выборе и покупке напольного отопления многие люди беспокоятся о том, как его установить. Электрический водонагреватель устанавливается в стяжку под напольным покрытием в соответствии с любым монтажным планом.

В случае повреждения системы ремонт выполняется с помощью специального пульта управления. Это устраняет необходимость полностью открывать пол. В этом случае стяжка может быть открыта в определенных местах. Если труба протекает и повреждена, жидкость поднимается на поверхность.

Эту отопительную систему не нужно устанавливать на всей площади помещения. Определенную площадь можно нагреть, установив собственный термостат. Таким образом, эта площадь не зависит от работы напольного отопления в других помещениях и является полностью автономной.

Необходимо установить такую систему отопления:

  1. Вылейте желаемую поверхность бетонной смесью, приклейте на высоту около 4-5 см и нанесите специальный теплосберегающий субстрат.
  2. Снимите арматурную сетку и закрепите ее.
  3. Поместите и закрепите статическую камеру на стене, потяните назад на 12-15 см, закрепив оба конца трубы.

Прокладывайте и закрепляйте трубы. Трубы крепятся к арматурной сетке с помощью хомутов, а к пенобетону — с помощью пластиковых хомутов.

Примечание: Соблюдайте равномерное расстояние между трубами, прибл. 20-25 см, также отогните их назад и согните, чтобы предотвратить чрезмерный изгиб труб.

Подключите эту систему отопления к термостату. Установите температурный датчик для контроля за напольным отоплением.

Коробка должна быть отделена от системы напольного отопления, чтобы предотвратить попадание жидкости в коробку во время процесса заполнения. Для этой цели подходит клейкая лента, имеющаяся в продаже. Затем коробка должна быть хорошо закреплена цементным раствором. Заполните стяжку минимальной толщиной 5 см. Установите термостат на максимальную высоту 1 метр. После высыхания стяжки запустить систему в эксплуатацию и убедиться, что она функционирует надлежащим образом.

Согласно многочисленным сообщениям, система отопления южнокорейского производителя XL , в отличие от китайских аналогов, является отличным и надежным методом подогрева полов в жилых и общественных помещениях.

Как выполнить электрическую укладку пола XL PIPE Посмотри видео, ладно?

Page 2

Подогрев пола водой является более эффективным способом отопления, чем подогрев радиаторов. Эта система охватывает почти все помещение, с конвекционными потоками теплого воздуха, идущими из самого пола.

Под ламинатом находятся пластиковые трубки, которые используются для приготовления горячей воды из системы отопления дома. При удалении жидкости из источника необходимо учитывать падение температуры жидкости. Рекомендуется заменять старый насос на более эффективный по мере увеличения длины водотока. Общая длина трубы не должна превышать 100 метров.

Можно установить датчик температуры и контроллер отопления, но в любом случае необходимо предусмотреть отдельный клапан на входе воды.

Как устанавливают систему «xl pipe»?

Для качественного отопления дома необходимо правильно подобрать метраж труб для магистрали. Необходимо измерить напольное основание в комнате. Наименьшую длину делят на шаг, с которым укладывают трубу: магистраль укрепляют на основании с шагом от 20-30 см. Полученное число умножают на наибольший показатель длины комнаты. Предлагается рассмотреть следующий пример:

  1. ширина помещения – 3 м; наименьший показатель;
  2. длина – 5 м; наибольший показатель;
  3. шаг между витками 20 см;
  4. длина магистрали: 300 см / 20 см * 500 см = 7500 см = 75 м.

Рекомендуем: Какими характеристиками обладает тёплый пол Shtein?

Для комнаты 3*5 м потребуется 75 м трубы. Производитель предлагает специальную таблицу, в которой указана мощность отопительной системы. В данном случае мощность 3000 Вт.

Необходимо сделать проект укладки магистрали. Это должен быть чертёж, на котором указана длина магистрали, способ укладки труб, шаг между витками. С его помощью легче проводить монтаж и ремонт системы. Как устанавливают систему тёплый пол «xl pipe»?

  1. Напольное основание выравнивают.
  2. Укладывают теплоизоляцию. Рекомендуют техноплекс, пеноплекс. Толщина изоляции 5 см.
  3. На утеплителе располагают отражающий экран. Его использование улучшает прохождение тепловых волн к напольному покрытию в комнате.
  4. Для крепления магистрали нужна арматурная сетка. Её распределяют по всему основанию, но вплотную к стене не подводят. Расстояние от стены до сетки 5 см.
  5. На полу устанавливают распределительную коробку. От неё начинают монтаж трубопровода.
  6. Трубы укладывают «змейкой» или «улиткой». Если использовали методику укладки «улиткой», то первый шаг будет 60 см. Трубу доводят до центра, поворачивают в обратном направлении. Второй шаг 30 см. Трубу выводят к распределительной коробке.
  7. Укрепляют магистраль с помощью пластиковых лент к арматурной сетке.
  8. Для подключения кабеля к терморегулятору необходимы дополнительные провода. Терморегулятор устанавливают на стене, на расстоянии не менее 30 см от пола.
  9. На полу укрепляют датчик. Его располагают либо на трубе, либо на расстоянии не менее 3 см от неё. Малое расстояние позволит прибору быстро уловить максимальную или минимальную температуру теплоносителя в трубе, и дать сигнал терморегулятору о включении или об отключении системы.
  10. Проводят тестирование тёплого пола. Рекомендуют использовать мультиметр, чтобы определить сопротивление материалов.
  11. При положительном результате, пол заливают бетонной стяжкой. Максимальная толщина 8 см.

Магистраль не обязательно закрывать стяжкой. Для монтажа можно использовать сухие способы. Трубы укладывают в черновое покрытие, проделывая в нём канавки. В них укладывают фольгу; используют материал для саун. На фольге распределяют трубы. Поверх магистрали укладывают ГВЛ толщиной 20 мм.

Рекомендуем: Чем хороша труба Валтек для тёплого пола?

Далее идёт подложка и облицовка Трубы можно укрепить и на деревянном основании. В этом случае для обустройства магистрали рекомендуют сделать дорожки из фанеры или воспользоваться контурным утеплителем из пенополистирола с бобышками.

Тёплый пол «xl pipe» является эффективной системой отопления. Производитель даёт гарантию 50 лет, но прослужит она дольше. Первый прогрев системы довольно продолжительный 6-48 ч. В дальнейшем, после прогрева теплоносителя, отопление функционирует в штатном режиме.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Достоинства и проблемы традиционных технологий

О тёплых полах (ТП) сказано много и сегодня почти каждый знает, каких они бывают видов. В этом разделе мы упомянем то лучшее, что дают потребителю известные на сегодня виды ТП. Также будут приведены проблемы этих систем, которые решены в технологии X-L PIPE.

Энергоёмкость водяного пола

Вода — прекрасный теплоноситель, для улучшения качеств в неё добавляют присадки, и этот продукт называется «тепловой агент». Масса жидкости переносит температуру во все точки системы и при этом довольно долго сохраняет её.

Проблема. Требуется оборудование для постоянной прокачки агента по системе. Обычно это котёл, требующий отдельного помещения и дорогостоящих квалифицированных услуг.

Быстрый нагрев и дешевизна электрического пола

Электрокабель прогревается гораздо быстрее воды, т. к. металл в разы плотнее жидкости. Стоимость системы — самая низкая (от 5 у. е./м2).

Проблема. Остывает он так же в разы быстрее — требуется частый повторный запуск для подогрева. При этом увеличивается расход электроэнергии и требуется мощная стабильная электросеть.

Удобство монтажа инфракрасного (ИК) ТП

Достаточно просто раскатать плёнку-коврик и подключить к сети (в розетку) через регулятор. Его можно накрыть ковром или ламинатом, при этом допускается многократное использование. Также приемлем монтаж на потолок и стены.

Проблема. Высокий расход электричества, сопоставимый с проводным ТП. Относительно высокая стоимость самой плёнки (около 30 у. е./м2).

Вывод — при явных преимуществах все известные виды ТП имеют проблемы на трёх участках:

Сложный или дорогостоящий монтаж, много оборудования.

Высокая стоимость эксплуатации (расходы на электричество).

Быстрая потеря температуры.

Плюсы и минусы электрических и водных теплых полов

Еще в древние времена, человек, создавая для себя жилое место, старался и максимально защитить его от врагов, хищников и погодных условий, и сделать его уютным и удобным. Так получается и в наши дни: в странах, где снежные и морозные зимы, обогрев жилища и рабочих помещений играет очень важную роль с точки зрения удобства и уюта.

Многоэтажные дома и постройки частного сектора, возводившиеся еще при Советском Союзе, были оснащены радиаторными системами отопления. Такая система была простой по установлению и ремонту, в любое время хозяева могли увеличить количество секций в батарее. Хозяева частного жилья могли регулировать тепло, изменяя параметры в газовом котле. Жители многоэтажек зависели от централизованного отопления, часто мерзли в холода или открывали окна в более теплые дни, задыхаясь в квартирах от жары. Тепловой комфорт при строительстве был не на первом плане. Поскольку зима в России все еще очень холодное время года, современные методы строительства предлагают установку полов с подогревающей функцией. И в доме теплее, и детки спокойно могут играть на полу, не боясь простуды, и самому приятно пройтись по теплому покрытию, как по летнему песочку.О теплых полах много пишут и говорят. Это целая система, позволяющая отапливать жилище, при которой тепло равномерно распространяется по помещению. Носитель тепла располагается в полу. Если водная основа, то это трубы, если электрическая, то кабель. Подогретая до сорока пяти градусов вода совершает в трубе регулярное движение, кабель, подключенный в сети, выполняет ту же функцию нагрева. Электрическое тепло регулируется терморегулятором, водяное – с помощью датчиков на котле.

Если вы еще не остановились на каком-либо варианте, давайте вместе рассмотрим положительные и отрицательные моменты такого покрытия.

Плюсы:

  1. Экономятся средства на оплату отопления (до тридцати процентов). Чем теплее помещение, тем меньше тепла тратится на его обогрев. Если ногам тепло, даже невысокую температуру мы воспринимаем, как комфортную. Тепло, согласно законам физики, поднимается вверх. То — есть, без теплых полов самое теплое место в квартире – под потолком. С теплыми полами – температура везде ровная.
  2. Для установки не нужно специальное оборудование, неисправности легко устраняемые.
  3. При правильном монтаже такой пол может служить до пятидесяти лет.
  4. Внешний вид теплого пола не отличается от обычного, не привлекает внимания, как батареи.
  5. Поднимающийся от пола теплый воздух создает препятствие для образования сквозняков.
  6. Идеальные условия для детских игр. Можно играть, где хочешь без риска простудиться.

Минусы:

  1. Удовольствие дорого стоит. Стоимость и установка, конечно, когда-нибудь окупятся, но деньги-то нужны сейчас.
  2. Это не простой текущий ремонт, придется приподнимать полы на несколько сантиметров, это не всегда реально. Вот если ваша стройка только началась – это ваш вариант!
  3. Придется подумать о напольных покрытиях, потому что, к примеру, укладывание на такой пол теплого плотного ковра сведет все ваши старания насмарку, пользы от пола не будет.
  4. Почти всегда возникают сложности с ремонтом. Система нагрева полов в комнатах общая, иногда бывает трудно определить место, где произошла поломка. Но если вы не пожалеете денег на установку и пригласите для этого настоящих профессионалов, будете соблюдать правила эксплуатации – проблем быть не должно.
  5. Вся мебель должна быть поднята над полом для свободной циркуляции тепла, если она изготовлена не из натуральных материалов, существует возможность выделения из нее небольших, но постоянных концентраций вредных веществ при нагреве.
  6. Может происходить медленный прогрев настила (от трех до пяти часов), сначала будет нагреваться бетон, в который он встроен, а затем покрытие и воздух. Но, когда система отключена, охлаждение происходит так же медленно.
  7. При длительном нахождении в помещении с теплым обогревом пола возможны обострения заболеваний нижних конечностей (например, варикоз – сосудистое заболевание вен).
  8. Установка водяных теплых полов в городских квартирах имеет технические сложности и требует специальных разрешений.

Это интересно: Что залить в теплый пол?

Система «умный дом».

Эта система позволяет решать целый комплекс задач для комфортного и безопасного проживания. Она интегрирует в себе управление следующими функциями дома:

  • Освещение. Сюда входит контроль над использованием различных типов осветительных приборов, как внутри, так и снаружи дома.
  • Безопасность. Различные виды охранной, пожарной сигнализации. Слежение за утечкой воды, газа. Контроль доступа в помещение. Управление камерами видеонаблюдения.
  • Включение, выключение бытовой, аудио, видео техники в разных комнатах.
  • Контроль средств связи.
  • Отопление и установка микроклимата в доме.
  • Открытие, закрытие ворот, шлагбаумов гаража.
  • Удаленное слежение и управление системами дома.

Управление через планшет

Все управление перечисленными выше функциями передается в единый центр. С его помощью, легко контролировать все технические процессы, происходящие в доме. Одним из важных и наиболее интересных функций – является программирование. Это выполнение заданных функций при различных стандартных и нестандартных ситуациях.

Одним из важных факторов в устройстве микроклимата комнаты является подогрев полов. Он используется как отдельно, так и в комплексе с другими видами отопления. Может применяться в квартире, частном доме, на даче. На данный момент существует два варианта сделать полы теплыми –

  1. Электрический. Обогрев осуществляется с помощью нагревательных кабелей.
  2. Водяной. В этом случае нагревательным элементом являются сеть трубок, по которым циркулирует горячая вода.

Принцип устройства данного вида отоплений заключается в установке обогревающих элементов под напольное покрытие помещений. Функции, которые выполняет умный теплый пол, разнообразны:

  1. Позволяет значительно экономить расход электроэнергии. Это достигается регулировкой и программированием терморегулируемых датчиков.
  2. Возможность устанавливать температуру в зависимости от времени года, погодных условий, а так же для разных дней отдельно (будни, выходные).
  3. Контролировать подачу тепла в отсутствии хозяев (удерживать установленный режим). Повышать или понижать температуру в разное время суток автоматически.

Управление теплым полом выполняется несколькими способами:

  • Ручной
  • Автоматический
  • Дистанционный
    • с помощью звуковых команд
    • пультом управления
  • Удаленный (с помощью сети интернет)

Управление происходит благодаря использованию терморегуляторов, которые регулируют повышение или понижение температуры обогревающих элементов.

Схема

Монтаж теплых полов электро жидкостного типа

Принципиального отличия при монтаже электро водяных полов от традиционных водных отопительных внутрипольных систем нет. И в первом и во втором случае укладка отопительных трубок осуществляется под стяжку.

Для того, чтобы сделать монтаж пол своими руками вам потребуются теплоизоляционные материалы, демпферная лента, металлический или фольгированный теплообменник. Все эти элементы являются составными частями слоеного пирога, который обязательно присутствует при укладке теплых полов. Основная задача в процессе монтажа, которая стоит перед вами, заключается в двух моментах:

  • грамотно оборудовать теплоизоляционный слой, который будет играть роль теплового барьера. Теплоизоляционный слой предохраняет утечку тепла вниз, увеличивая эффективность обогрева поверхности пола;
  • использовать в процессе укладки отопительного контура правильно подобранную схему;
  • установить контролирующие и регулирующие устройства в удобном и доступном месте.

Укладка электро водяного пола отличается от монтажа водяных петель тем, что трубы выводить наружу нет необходимости. Коллектор у вас отсутствует. Все отопительные контуры подключаются к распределителю, который может быть размещен  в двух вариантах:

  • непосредственно на полу, заливаясь в последствие бетоном вместе с отопительными трубками;
  • на стене, на расстоянии 10-15 см. от поверхности бетонной стяжки;

Провода питания и управления выводятся наружу, соединяя с терморегулятором. Далее следуют все те же, хорошо знакомые мокрые работы, заливка бетонной стяжки. Рекомендованная толщина стяжки при работе с теплыми электро водяными полами, 30-50 мм. Больше не стоит, не хватит мощности, меньше тоже не рекомендуется. Тонкую стяжку можно повредить механически, нанеся повреждение отопительному контуру.

При работе с этим видом отопительного оборудования лучше использовать схему укладки отопительных труб – двойная змейка. Рекомендованный шаг укладки контура 10-15см. Не стоит забывать и о том, что от стен допускается максимально расстояние для укладки отопительных контуров 10-15 см.

Недостатки и преимущества водяных тёплых полов

Водяной тёплый пол представляет собой трубопровод с движущейся внутри нагретой жидкостью. Горячая вода поступает от отопительной системы или котла, и прогревает поверхность пола.

После остывания, она через обратку возвращается в котёл для нагрева, и процесс повторяется снова. Чаще, за движение теплоносителя отвечает циркуляционный насос, а регуляция осуществляется с помощью оборудованного коллекторного узла.

«Пирог» водяной конструкции состоит из чернового пола, слоя гидро- и теплоизоляции, трубопровода, бетонной стяжки и финишного покрытия. Трубы для полов с обогревом используются из различного материала: меди, металлопластика, полипропилена и сшитого полиэтилена.

Такой способ применяется при наличии деревянных перекрытий, которые не могут выдержать тяжесть стяжки.

В чём преимущества водяных тёплых полов, они:

  • обеспечивают равномерный прогрев комнаты;
  • требуют незначительные затраты при использовании;
  • монтируются по всей площади, нет риска, что произойдёт перегрев под крупногабаритной мебелью;
  • поддерживают влажность воздуха на комфортном уровне;
  • спрятаны под половым покрытием, не портят дизайн помещения;
  • имеют долгий срок службы;
  • экономичны при эксплуатировании;
  • не излучают электромагнитные волны, поэтому полностью безопасны для человека.

Стоит отметить, что у данного вида полов есть и недостатки:

  • трудоёмкий и продолжительный монтаж;
  • уменьшают высоту потолков, так как чаще укладываются под бетонную стяжку;
  • требуют существенные денежные вложения при сооружении;
  • имеют сложности при проведении ремонтных работ, ведь необходим демонтаж бетонного слоя.

Водяной обогрев рекомендуется для частных домов, в квартирах многоэтажек они сооружаются редко, так как основной недостаток — опасность подтопления соседей снизу. Кроме того, для подсоединения к общей отопительной системе требуется получить специальное разрешение.

Данное устройство может выступать основным или дополнительным источника обогрева. Особенность такой системы заключается в возможности использовать в качестве теплоносителя не только воду, но и специальные незамерзающие жидкости.

К сведению! Температура теплоносителя тёплого гидропола не должна превышать 45 градусов, а вода в батареях центрального отопления колеблется от 70 до 90 градусов, поэтому необходима установка смесительного узла.

Подготовка основания

Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.

Пошаговый монтаж теплого пола XL PIPE

Теплоизоляция

Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.

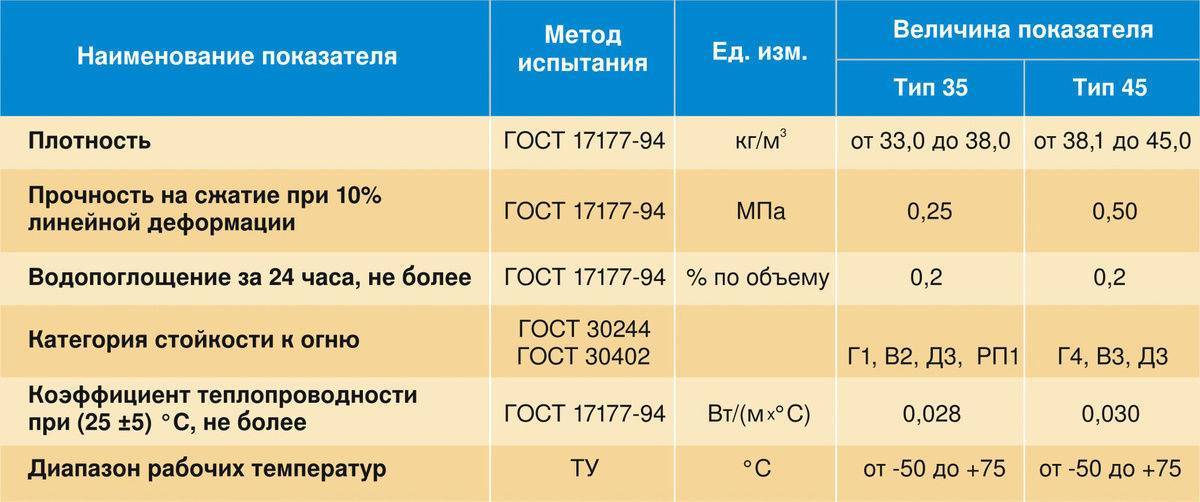

Характеристики экструдированного пенополистирола для теплоизоляции теплого пола

На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.

Установка нагревательных элементов

Пластиковая армирующая сетка для стяжки

На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.

При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.

Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.

При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.

Установка распределительной коробки

В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

Схема соединения проводов в распределительной коробке

Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.

Монтаж терморегулятора

Подключение теплого пола к терморегулятору

Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.

Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.

Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.

Заливка стяжки

После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.

Пропорции раствора для стяжки

После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.

Теплый пол и финишное покрытие

На завершающем этапе установки системы водяного обогрева решается вопрос о финишном покрытии. Практика показала, что наиболее приемлемыми для него являются следующие материалы.

Керамическая плитка при толщине менее 30 мм. Считается наиболее приемлемым вариантом для финишной отделки пола, так как:

  • является пожаробезопасной;
  • обладает хорошей теплопроводностью;
  • отличается долговечностью;
  • не деформируется при перепадах температуры;
  • создает ровную и прочную поверхность;
  • выглядит эстетично, не требует сложного ухода.

Плитка является наиболее удачным вариантом под теплый пол

Ламинат пользуется большой популярностью и обладает высокими эксплуатационными качествами:

  • отличается многообразием расцветок и фактурным исполнением;
  • хорошая теплопроводность;
  • простота и надежность укладки по принципу «шип в паз»;
  • недорогой;
  • хорошо сочетается с деревом и полистиролом.

Линолеум на утепленной основе или без нее вытесняется с рынка новинками, но остается актуальным. Является бюджетным вариантом, но не самым лучшим при оборудовании системы теплого водяного пола, так как при повышении температуры выше двадцати семи градусов может деформироваться.

Ламинат пользуется большой популярностью

  • подвержен влиянию изменения температур, поэтому требует создания необходимого температурного, воздушного режима и определенного уровня влажности;
  • красивый, экологичный, но дорогой.

Что касается толщины покрытия для пола из дерева, то для хорошего прогрева и эффективной работы системы необходимо выбрать ее оптимальную величину. Считается, что такой является толщина от двенадцати до пятнадцати миллиметров. В отдельных случаях допустимо увеличить ее до двадцати пяти. Однако чем толще покрытие, тем выше его пожароопасность. Об этом стоит помнить при настиле любого материала, кроме керамики, структура которой обеспечивает безопасность использования.

В зависимости от функционала помещения, выбирается финишное покрытие.

Разновидности системы. Устройство и принцип действия

Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:

  • продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
  • изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.

Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.

И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе  действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.

Теплые электро водяные полы XL Pipe

Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.

Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.

Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться —  электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.

Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном  случае без него не обойтись.

Электро водяной теплый пол  действует по следующему принципу:

  • Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
  • Второе —  расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
  • Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
  • Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.

Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.

Капиллярный теплый электрический пол

Монтаж такой системы отопления лучше осуществлять через подключение УЗО и  оборудовав  весь комплекс автоматом.

Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.

Преимущества капиллярной системы обогрева следующие:

  • широкий функционал нагревательного блока;
  • наличие режима антизамерзания;
  • автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
  • регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
  • наличие таймера.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
