Как сделать забирку из досок для фундамента своими руками

Забирка столбчатого фундамента самостоятельно

Эта статья написана специально для того, чтобы выяснить особенности этого процесса, а также указать, на что нужно обратить внимание. Дочитайте эту статья до конца и забирка столбчатого фундамента никогда не вызовет у вас сложностей

Что такое забирка?

Главной задачей фундамента является его способность не пропускать атмосферные осадки в дом и поддерживать естественные условия проживания в помещении.

Когда устанавливается столбчатое основание, то под домом остается много свободного пространства. Для того чтобы сохранить тепло в доме и устанавливают забирку. Создается она из следующих материалов:

Отметим, что расстояние от пола до забирки должно составлять около полуметра. Вообще, чем выше высота цоколя, тем лучше эффект. Особенно, если дом расположен в регионе, где могут быть сильные морозы.

Забирка фундамента своими руками

В качестве примера рассмотрим установку такой конструкции из деревянных досок.

Процесс установки будет осуществляться следующим образом:

Какие материалы лучше всего использовать?

Если у вас в наличии отсутствуют деревянные доски, то их можно заменить цементными плитами, при заливке которых использовались деревянные опилки. Хотя и такой материал не обладает высокими теплоизоляционными свойствами, используют его достаточно широко.

В случае, если вы используете вместо досок кирпич или камень, то установки таких материалов производится на сваренный металлический каркас. Обычно это каркас заливается раствором. А укладка кирпичей будет производиться на засохшую стяжку.

Также для таких целей используют листы асбестоцемента, пропитанные материалом, который создает дополнительную защиту от попадания влаги. Например, можно использовать олифу.

Если такую конструкцию не утеплить, то деревянный дом будет иметь большие потери тепла. Значить нам нужно, отдельно рассмотреть процесс утепления.

Как утеплить забирку?

Важным условием комфортной температуры в доме является утепление забирки.

Для этого нужно:

Теперь вы знаете, как делается забирка столбчатого фундамента.

Какие факторы помогут защитить забирку и продлить срок ее эксплуатации?

Обрабатывайте выбранный материал только качественными средствами. Здесь экономить нельзя. Ведь речь идет о вашем доме. А если вы пренебрегаете обработкой, то вся конструкция долго не продержится.

Важным условие подбора обрабатывающего средства является его экологичность. Нельзя выбирать средства, которые оказывают вред на здоровье человека.

На что следует обратить внимание?

Практика показывает, что создание арматурного каркаса для подошвы повысить нагрузочные способности вашего дома. Так как глубина выкопанной ямы невелика, такая процедура дает только положительный эффект.

Оставляйте расстояние полом как можно больше. Это дает неплохие теплоизоляционные преимущества, а также создаст дополнительную эстетику оформления цоколя. К тому же влага в доме будет меньше собираться.

Важно, чтобы вы произвели все расчеты по обустройству забирки до начала строительства. Это поможет вам существенно сохранить время, и количество расходуемого материала

Таким образом, мы рассмотрели все важные моменты, которые касаются процесса забирки столбчатого фундамента. Надеемся, что наша статья вам помогла.

Виды шпунтовых стенок

Шпунтовые ограждения различаются по материалу изготовления шпунта:

• деревянные;
• железобетонные;
• ПВХ и композитные;
• металлические.

Металлические в свою очередь делятся на профильные (шпунты Ларсена) и трубчатые. Трубчатые – высокопрочные с повышенной устойчивостью, используются в особо сложных условиях. В большинстве случаев применяются шпунты Ларсена, чаще всего корытообразной формы.

Деревянные шпунты сегодня почти не используются: они дешевые, но одноразовые. В грунте портятся, извлечь их без повреждений нельзя. Железобетонные обладают высокой прочностью. Теоретически их можно демонтировать, но это никогда не делается, поскольку процесс их извлечения из грунта слишком сложный и дорогостоящий. Железобетонные стенки оставляют на месте погружения и включают в конструкцию фундамента.

Пластиковые и композитные шпунты можно использовать многократно, но их чаще всего тоже оставляют в грунте: благодаря эстетичному виду и стойкости к коррозии их используют как составную часть дизайна при укреплении набережных. По прочностным характеристикам они проигрывают металлошпунтам.

Металлошпунты используются практически повсеместно. Они удачно сочетают в себе высокую прочность, устойчивость, сравнительно небольшой вес и габариты. Используются до 20 циклов, что предоставляет клиентам ряд возможностей для экономии:

• можно взять шпунты в аренду;
• приобрести бывшие в употреблении, их цена ниже;
• продать по окончании использования. Наша компания выкупает использованный шпунт и возвращает заказчику до 80 процентов стоимости.

Забирка Ларсена – тоже способ сэкономить, об этом ниже.

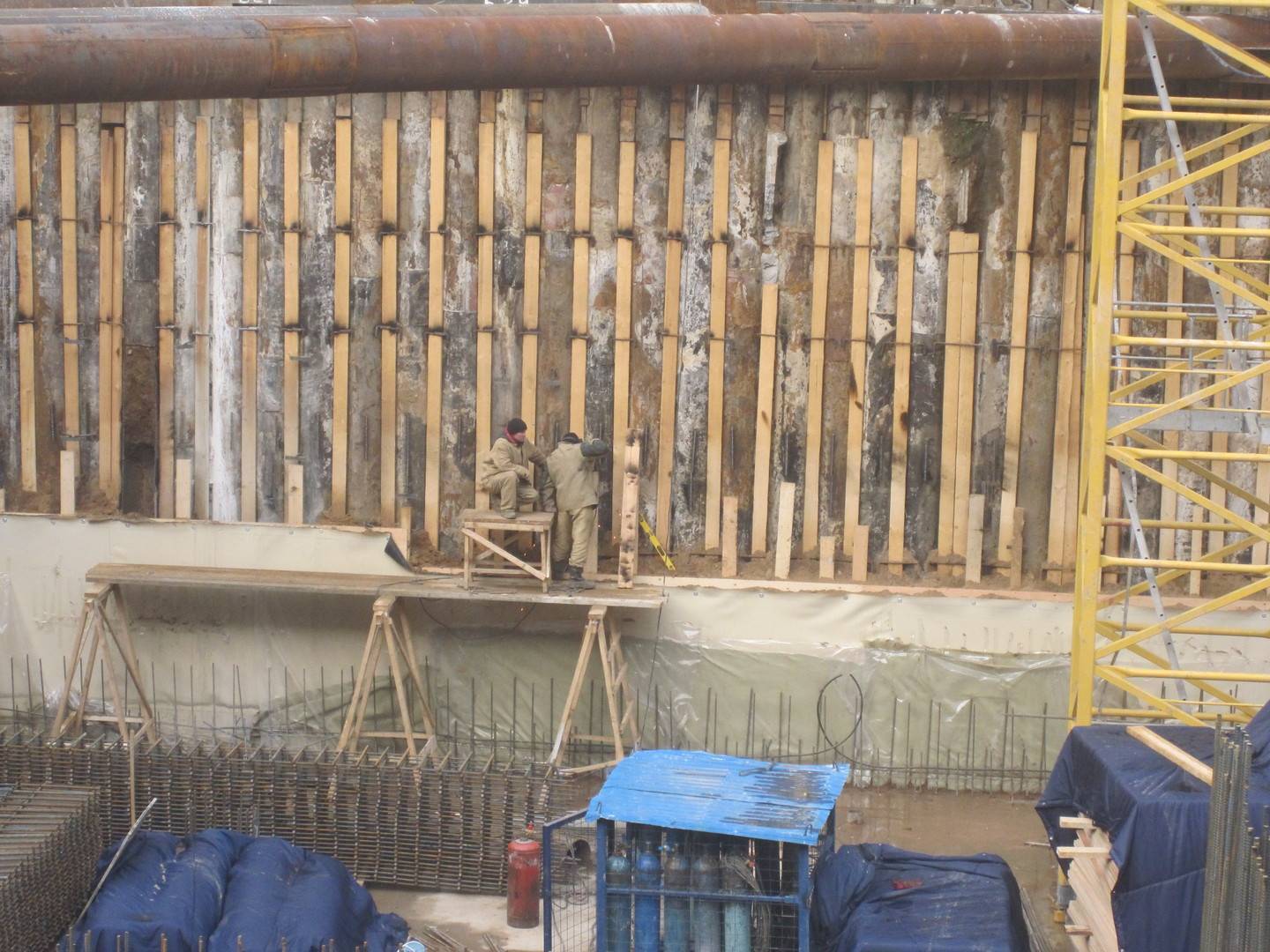

Забирка из досок

Гораздо более реальный и целесообразный вариант – это забирка из досок. Забирке ведь не нужно выполнять роль несущей конструкции, поэтому можно использовать доски толщиной 20 мм. Существующие сегодня современные утеплители могут обеспечить нужную теплоизоляцию подпола, поэтому делать толстую массивную забирку для теплоизоляции тоже не нужно.

Доски в забирке можно укладывать горизонтально и вертикально. При горизонтальном расположении досок для них делают пазы в столбах фундамента. При вертикальной расположении досок, такой паз делается в ростверке и заглубленном в землю брусе. Забирку из досок для защиты от влаги и грибка покрывают защитными составами.

Столбчатый фундамент – наиболее экономичный в плане расхода строительных материалов, достаточно прост в строительстве. В этой статье содержится информация о конструкциях столбчатого фундамента, способах его устройства, случаях, в которых его строительство целесообразно.

Свайный фундамент – это фундамент, в котором для передачи нагрузки от здания на грунт используются сваи. Сваи бывают забивные, винтовые, буронабивные. Фундамент на сваях целесообразно возводить в тех случаях, когда несжимаемый слой грунта находится настолько глубоко, что другие типы фундаментов строить невозможно.

Ростверк – это верхняя часть свайного или столбчатого фундамента, которая объединяет все столбы/сваи в единую конструкцию. Ростверк может быть выполнен в виде ленты или плиты. Задача ростверка заключается в объединении всех свай в единую конструкцию и распределении всей нагрузки между сваями.

Отмостка – это водонепроницаемая полоса, которая уложена вокруг фундамента и служит для его защиты от внешних источников влаги – дождя и паводковых вод. Она предохраняет грунт вокруг фундамента от размывания.

Буронабивной фундамент – это фундамент, в котором для передачи нагрузки от здания на грунт используются буронабивные сваи. Технология устройства буронабивной сваи заключается в следующем: сначала в грунте бурится скважина на глубину заложения сваи, затем в нее ставится опалубка, арматурный каркас и заливается бетон.

Цоколь – это надземное продолжение фундамента, которое ограничивает подпольное пространство, уберегает его от влаги и ветра, служит для гидро- и теплоизоляции.

Устройство забирки столбчатого основания

Столбчатый вариант основания отлично подходит для зданий различного типа. Его активно применяют для многоэтажного строительства, возведения частных домов и различных сооружений. В некоторых ситуация столбчатый фундамент является оптимальным вариантом для организации основания согласно техническим и эксплуатационным характеристикам. Но строительство опор и основания имеет множество особенностей, соблюдение которых обеспечивает получение отличного результата. Многие элементы конструкции встречаются только в этом типе основания, например, забирка для столбчатого фундамента.

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Утепление

У ленточного фундамента утеплять только цоколь не имеет смысла — основные потери тепла происходят за счет высокой теплопроводности всего железобетонного основания. Ленточный фундамент выступает в роли большого теплообменника между «теплым» перекрытием и холодным грунтом. А цоколь столбчатого фундамента (как и свайного) утеплять необходимо. Это не только повысит тепловой комфорт внутри здания, но и защитит от промерзания инженерные коммуникации, проходящие в подполе.

Сама технология утепления зависит от вида забирки, хотя выбор теплоизоляционных материалов ограничен. Это могут быть:

• пенополистирол;
• пеноплекс (экструдированный пенополистирол);
• напыляемая теплоизоляция (ППУ).

По характеру расположения теплоизоляции есть два вида технологии: наружное или внутреннее утепление.

Наружное утепление проводят для «тяжелых» забирок из кирпича, камня, блоков и монолитного железобетона. Выполнение работ не отличается от утепления цоколя ленточного фундамента:

• Проводят подготовку поверхности — очищают от грязи и пыли.
• При утеплении «мокрым» способом в подземной части крепят плиты пенопласта на клей, а в надземной — на клей и зонтичные дюбели. Затем надземную часть поверхности армируют стекловолоконной сеткой, наносят штукатурку или клеят фасадную плитку.
• При облицовке листовыми материалами (сайдингом, профлистом) в надземной части монтируют обрешетку, между которой укладывают листы пенополистирола или напыляют пенополиуретан (ППУ). Затем на обрешетку монтируют фасадные панели.

Внутреннее утепление используют для «легких» (навесных) забирок. В этом случае между элементами обрешетки крепят листы пенополистирола, после чего проводят облицовку.

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

• стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;
• значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;
• с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;
• устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;
• такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов. Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

Для зданий из легких ячеистых бетонов не рекомендуется из-за плохой работы материала на изгиб, что в течение первых лет эксплуатации приведет к образованию продольных трещин на блоках.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Конечно, при проектировании капитального загородного коттеджа из камня, кирпича думать о строительстве столбчатого фундамента не приходиться.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию

Процесс установки свайно-винтового фундамента

Определение шага свай и глубины посадки

Типоразмер свай и их шаг определяют расчётом по несущей способности согласно СП 24.13330.2011. На практике в малоэтажном строительстве наибольшее распространение получили опоры со стволом диаметром 108 и 133 мм и лопастью соответственно 250 и 350 мм. Оптимальным шагом свай считается 1,5-2 м, но под лёгкими частями здания или при увеличении размеров свай расстояние может быть увеличено до 3 м (с усилением ростверка). Глубину посадки обычно определяют пробным завинчиванием двух или более свай (в зависимости от площади первого этажа дома), используя прибор, контролирующий усилие закручивания. К сожалению, так делают не все монтажные фирмы. Зачастую глубина выбирается заранее (на 10-20 см ниже глубины промерзания). При таком подходе велик риск просадки свай, лопасти которых не достигают плотных слоёв грунта.

При устройстве свайно-винтового фундамента в зимнее время приходится вскрывать промёрзший слой грунта, используя для этого буровую установку или отбойные молотки.

Кузнецкий Альянс

Конструкция опорных площадок обеспечивает простое и надёжное крепление к свае (с помощью сварки) и к брусу обвязки (винтами-глухарями).

Монтаж

Монтировать сваи можно вручную металлическим рычагом (потребуются как минимум три человека), с помощью лёгкой сборной установки с электрическим или бензиновым двигателем либо самоходной установки с выдвижной стрелой. При ручном способе время завинчивания сваи длиной 2,5 м составит около получаса, при машинном — не более 10 мин. Опоры располагают по углам здания и вдоль стен (наружных и несущих внутренних), нередко также под балками перекрытия.

При строительстве каркасных (модульных) домов к сваям после их монтажа, обрезки и бетонирования приваривают опорные площадки.

Дом-Ковчег

Далее собирают обвязку из бруса сечением 150 × 150 мм или более.

Дом-Ковчег

Дом-Ковчег

Затем обрабатывают брус антисептиком и приступают к сборке каркаса или монтажу комнат-модулей.

Бетонирование

Далее с помощью гидроуровня выставляют «ноль», обрезают верх свай и приступают к бетонированию — заполнению стволов жидким раствором или сухой цементно-песчаной смесью (сухая смесь незаменима при зимнем монтаже). Необходимо это прежде всего для защиты металла от коррозии (влага тем или иным способом проникает в полость изделия). При длине сваи более 2,5 м бетонирование помогает к тому же придать опоре дополнительную прочность на изгиб — в этом случае в раствор погружают каркас из трёх или четырёх арматурных прутков. Если внутренняя поверхность ствола оцинкована и обработана полимерным составом, а глубина монтажа не превышает 2,5 м, бетонирование необязательно.

Сборка ростверка

Наконец собирают обвязку — ростверк. В случае бревенчатого или брусового дома ростверк необходимо сварить из металлопроката — швеллера или двутавра

При этом важно хорошенько зачистить, обработать преобразователем ржавчины и защитить мастикой сварные швы (заодно с балками ростверка). Первый венец укладывают поверх слоя гидроизоляции толщиной не менее 3 мм

Изредка (при строительстве домов из блоков) заливают бетонный ростверк, однако под ним необходимо устроить песчаную подушку высотой не менее 20 см, а после созревания бетона удалить её — иначе есть вероятность, что силы морозного пучения приподнимут ростверк, преодолев сопротивление свай.

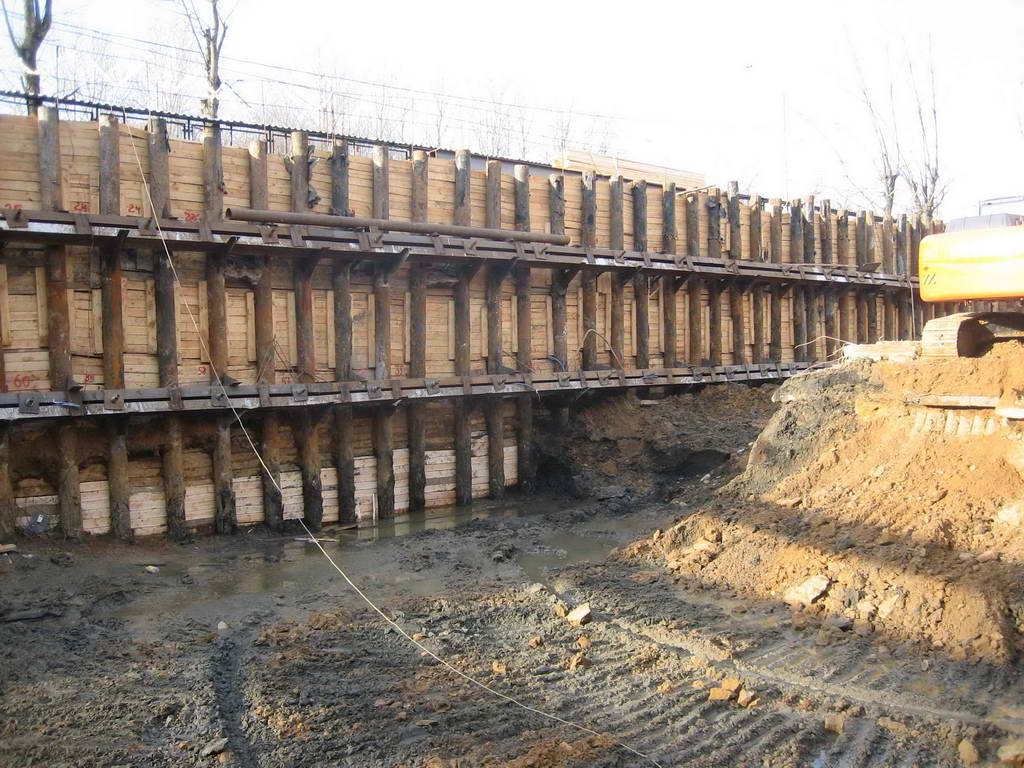

Что такое забирка из досок для котлована

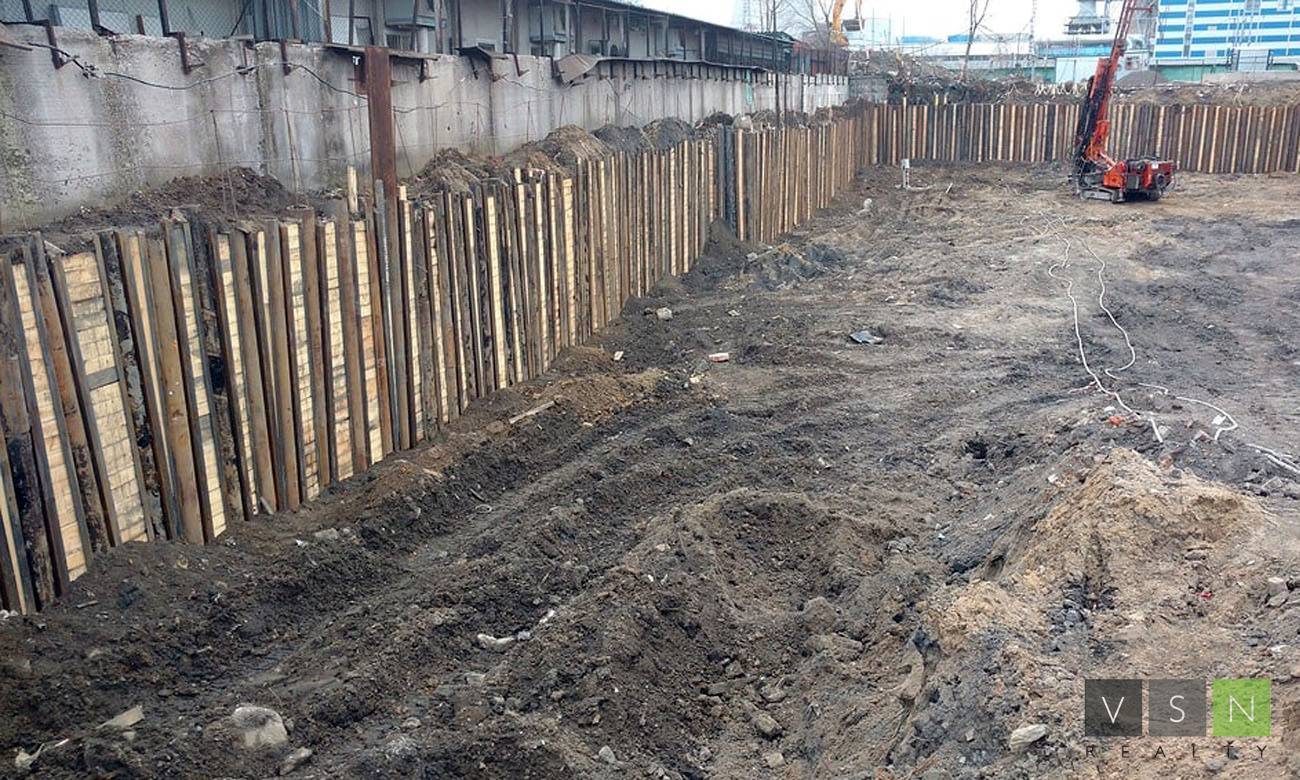

На водонасыщенных нестабильных грунтах шпунты устанавливаются сплошной стенкой. Профильные сваи при этом поворачиваются по отношению друг к другу на 180 градусов и соединяются замками. В плане конструкция напоминает синусоиду – в таком виде устойчивость стенки максимальна. Трубошпунты не разворачивают, но тоже устанавливают вплотную.

На плотном грунте, у которого устойчивости выше, а давление на стенку, соответственно ниже, шпунтовые сваи можно располагать не вплотную, а с интервалами. Промежутки перекрывают досками, стальными листами и др. Это и есть забирка для шпунта. Она позволяет сэкономить (понадобится меньше шпунтов). В дальнейшем забирка используется как опалубка при заливке фундамента.

Если грунт плотный, но водонасыщенный, этой меры недостаточно: забирка водопроницаема. В таком случае необходимы меры по водопонижению, то есть, дополнительные затраты. Что окажется экономичнее в вашем случае, покажет расчет.

Мы занимаемся не только погружением шпунтов, но и проектированием ограждений. При необходимости проводим испытания грунтов. Если вы обратитесь к нам, мы вместе с вами выберем вариант, подходящий в плане гидрогеологических условий и наиболее экономичный по стоимости.

Мы знаем всё о шпунтовом ограждение

Опыт работы — 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните:

Расчеты

Шпунтовое ограждение делают перед началом работ по созданию котлована. Элементы, которые примут на себя основную нагрузку, забивают в землю. На начальном этапе система находится в равновесии и на шпунт грунт давит с обеих сторон с одинаковой силой. После того, как начата разработка выемки, давление с одной стороны – с внутренней стороны котлована – снижается по мере того, как уменьшается количество грунта в этой зоне. Баланс нарушается, грунт с внешней стороны начинает давить на ограждение. Поэтому необходимо заранее произвести расчет шпунта, чтобы понимать какую нагрузку он сможет выдержать.

Расчеты могут производится одним из двух методов: графоаналитическим и аналитическим.

Параметры шпунтового ограждения определяются из условия Mu≤(m/yn)Mz, где:

• Mu – момент вызываемый усилием давления грунта на шпунтовое ограждение и способствующий его опрокидыванию;
• Mz – момент сопротивления опрокидыванию, работающий за счет защемления шпунтового ограждения в грунте;
• m – коэффициент, характеризующий условия работы шпунта в грунте, для слабых грунтов значение принимается равным 0,7;
• yn – показатель надежности, для сухого грунта принимается равным 1,1, для случая высоких грунтовых вод – 1,2.

Для определения момента сопротивления опрокидыванию необходимо вычислить несущую способность шпунта согласно общей формуле для расчета несущей способности свай F= yc(ycrR·d + V·∑ ycri·fi·li), где:

• yc – коэффициент, характеризующий работу сваи в грунте;
• ycr – коэффициент, определяющий сопротивление почвы, находящейся под шпунтом;
• R – сопротивление грунта под шпунтом;
• d – диаметр опорной подошвы;
• V — периметр сечения шпунта;
• ycri – коэффициент, характеризующий работу грунта на боковых поверхностях шпунта;
• fi – сопротивление грунта на боковых поверхностях шпунта;
• li – длина боковых граней шпунта.

Значения коэффициентов берутся из соответствующих нормативных документов и определяются отдельно для каждой разновидности шпунта. Окончательные расчеты проводятся путем составления эпюр и подбора глубины забивки таким образом, чтобы выполнялось условие (1). В ходе вычислений также необходимо дополнительно проверить стенку, балки и распорки на прочность, а сам шпунт на разрыв замка.

Перечень работ, обеспечивающих надежную гидроизоляцию всего фундамента

Чтобы не допустить преждевременного износа и разрушения несущего элемента здания, необходимо провести комплекс мероприятий, направленных на защиту от влияния влаги. В зависимости от проекта здания, а также специфики геологических и климатических показателей проводятся следующие действия:

1. Установка дренажной системы отвода воды.
2. Правильная организация ливневой канализации и водостока.
3. Строительство фундамента, оснащенного вентиляционными ходами, для естественного выветривания влаги.
4. Монтаж гидроизоляционных материалов на стенах и основании фундамента, гидроизоляция пола подвального помещения и цоколя, а также защита швов между уровнями конструкции.
5. Нанесение специальных водоотталкивающих растворов.

Разновидности гидроизоляции по методу нанесения

В зависимости от способа нанесения влагозащитного материала выделяются следующие технологии:

• Оклеечная;
• Обмазочная;
• Напыляемая;
• Штукатурная.

Возможно комбинирование различных способов гидроизоляции для разных конструкций одного фундамента.
