Как сделать заземление в частном доме своими руками

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

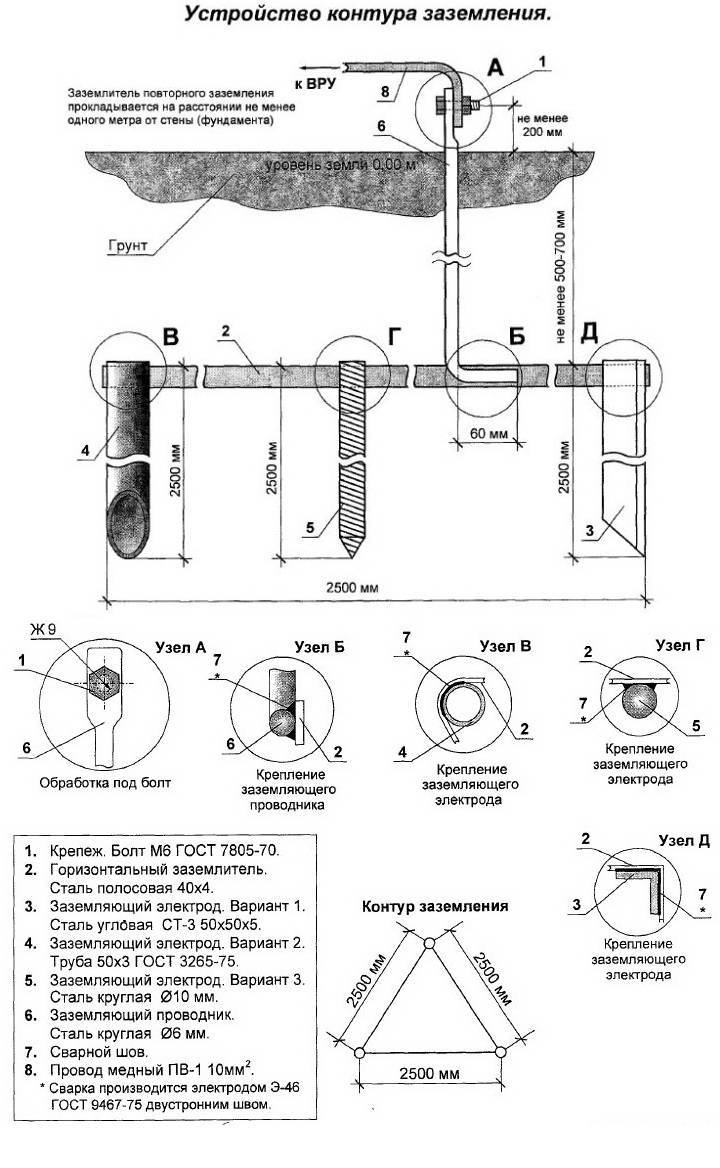

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

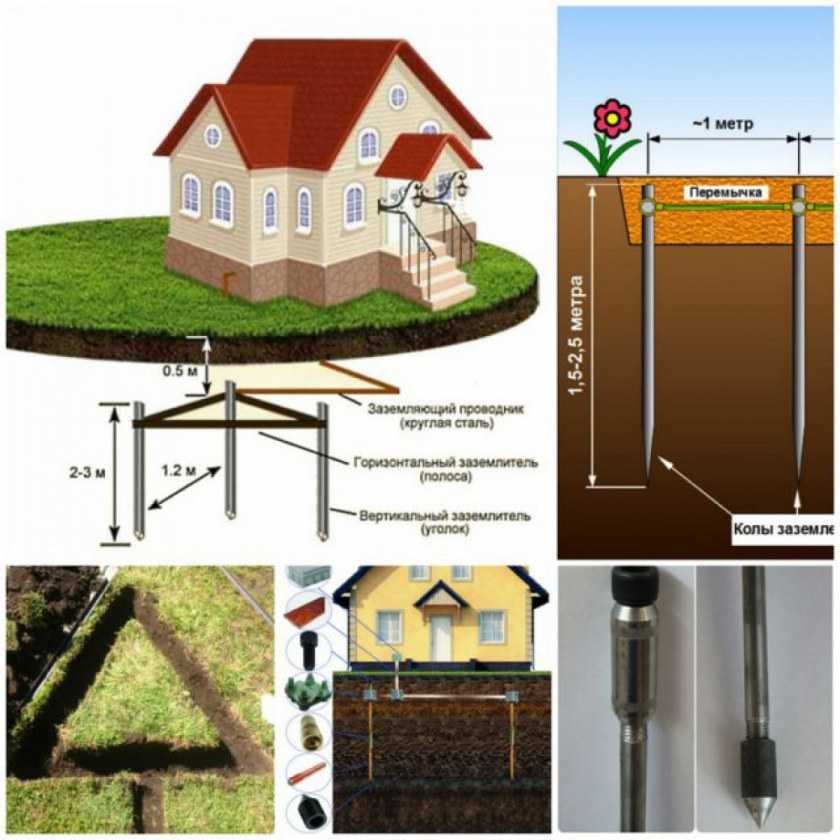

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

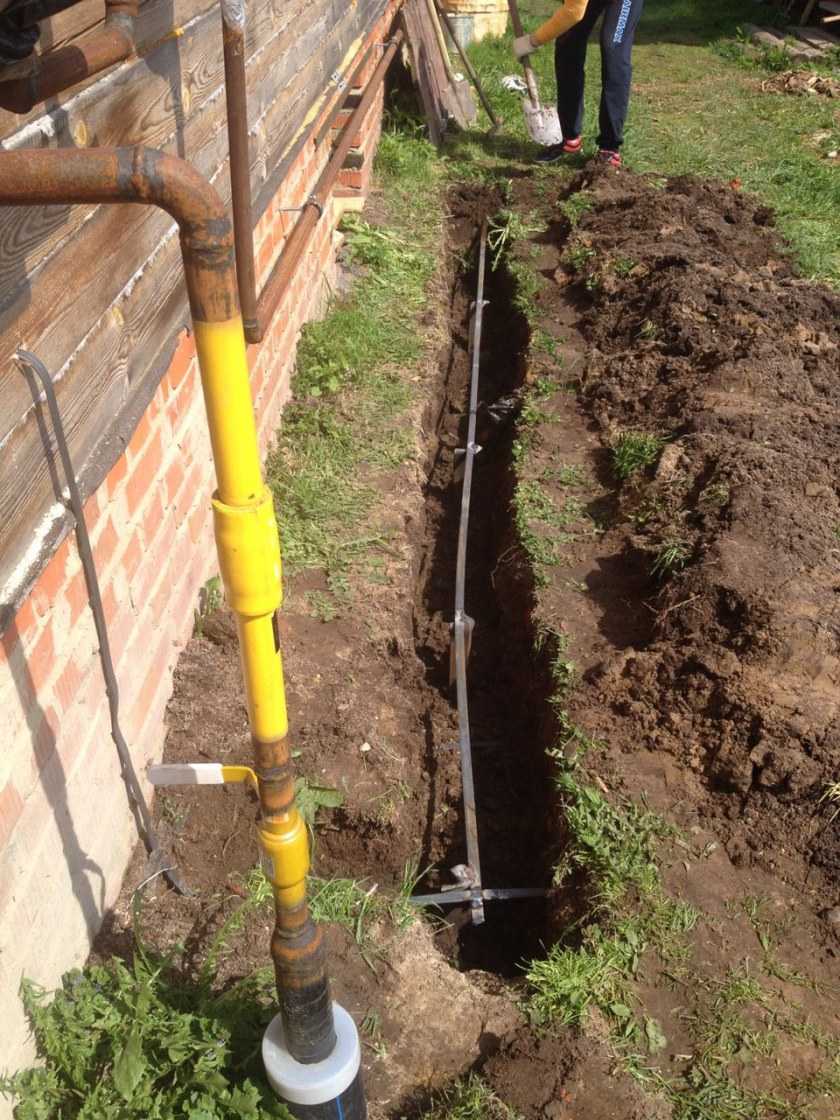

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

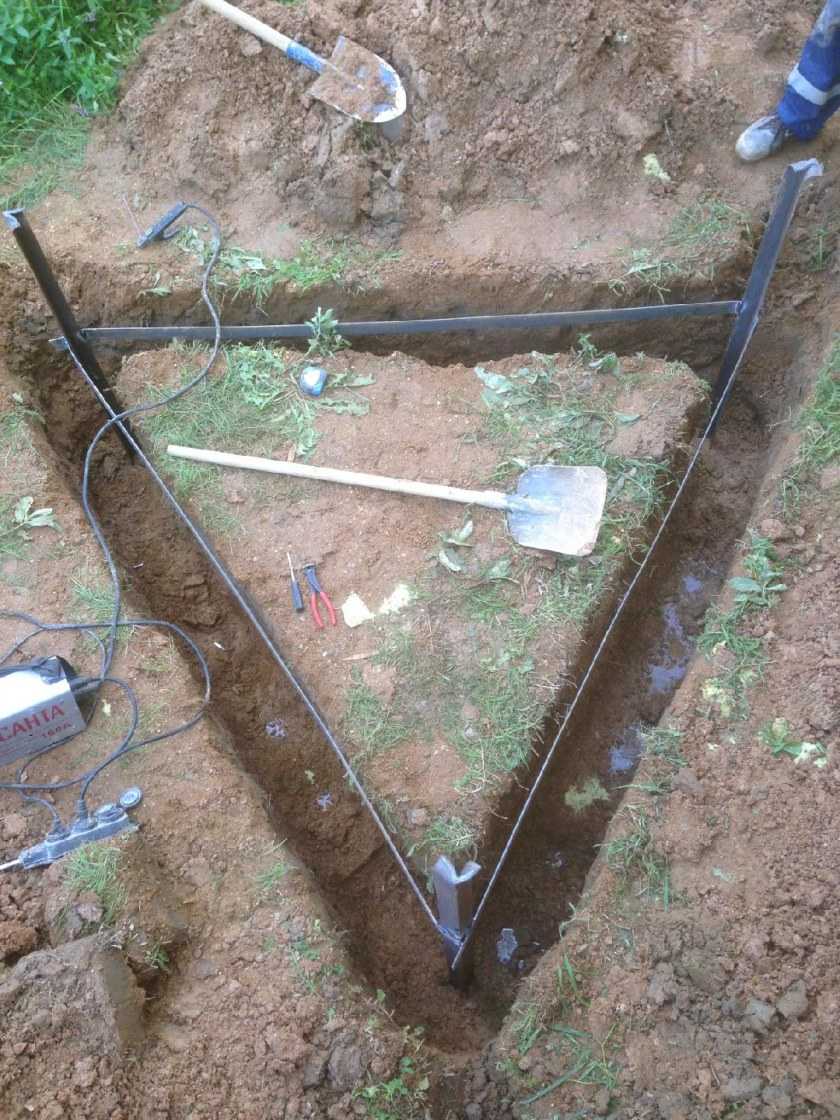

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

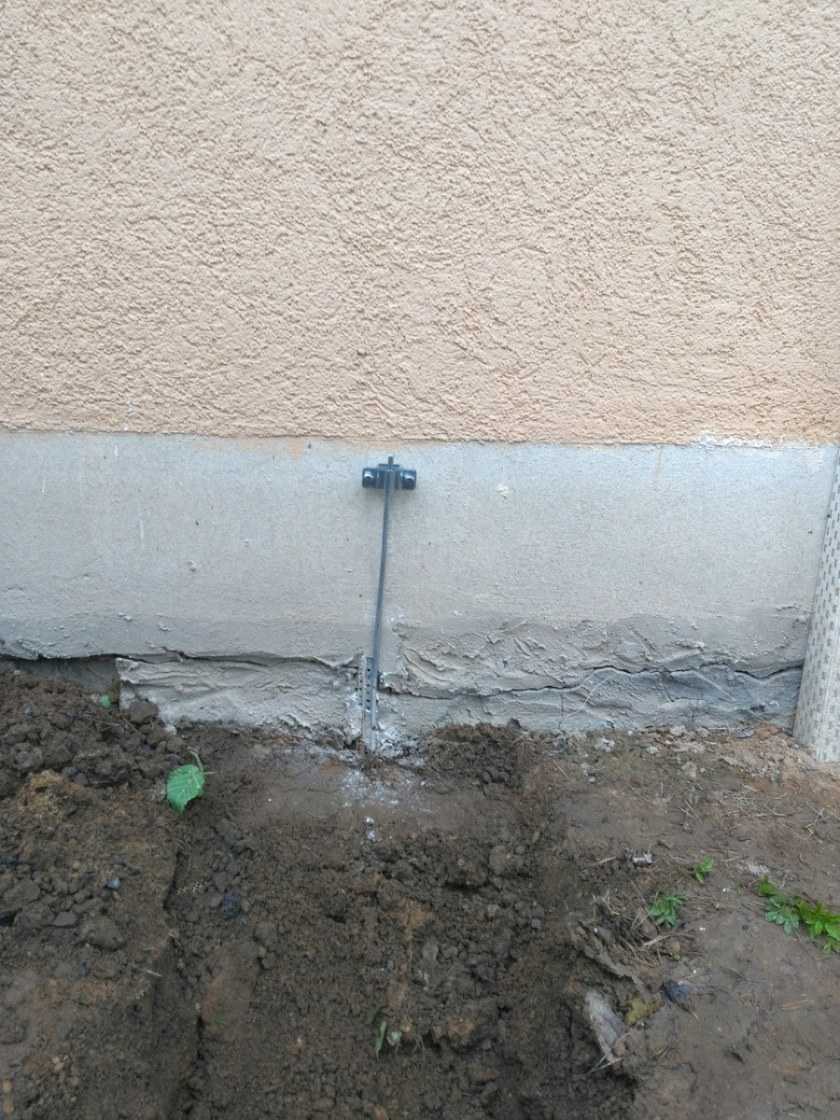

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).Читать еще: Подключение электродвигателя через конденсатор

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

УШМ для резки и зачистки швов.
Гаечные ключи М12 и М14.
Штыковая лопата для рытья траншеи до места установки контура.
Кувалда для заглубления токоподводящих штырей.
Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
Болты М12 или М14 с шайбами и гайками — 2 шт.
Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

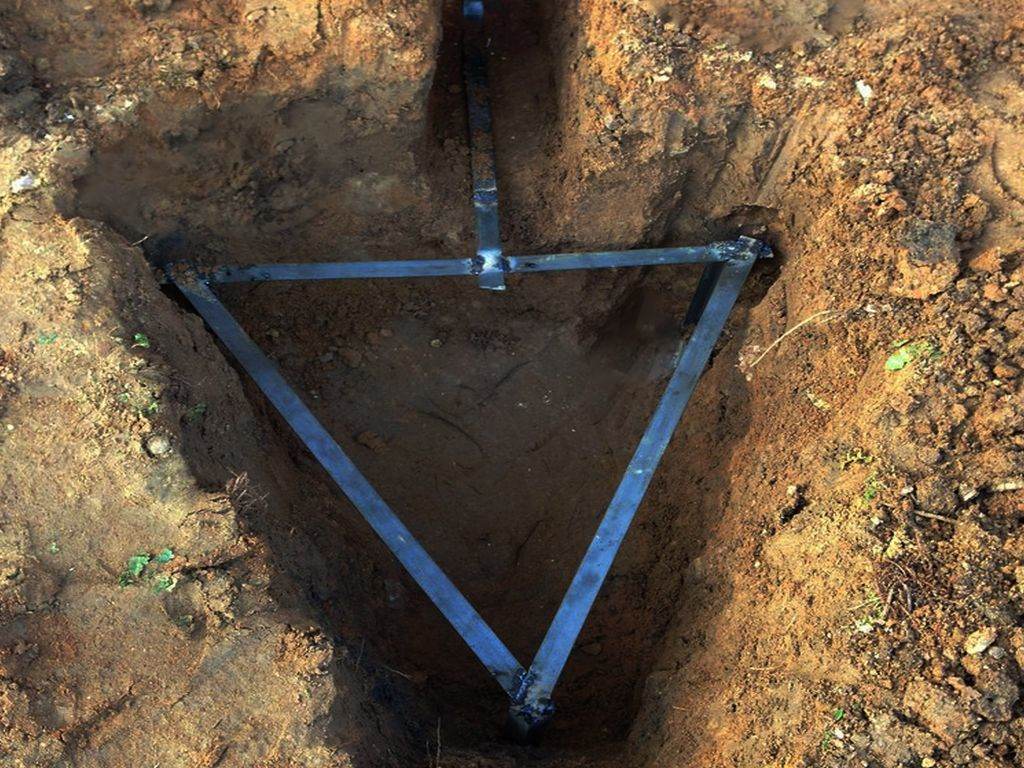

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Назначение заземления

Элементарно – оградить от удара электрическим током при повреждении в изоляции и при появлении скачков напряжения на технических приборах.

Наличие качественного заземления в чрезвычайной ситуации убережет обитателей и сам дом от неприятностей. Ну, и к тому же так предписывают нормативы, да и просто, чтобы избежать штрафов.

Еще одна функция – уберечь электроприборы. Никто не заинтересован бесконечно менять перегоревшую бытовую технику. Есть приборы без которых круглогодичное пребывание в частном доме невозможно.

К таким устройствам, например, относятся современные газовые котлы. Без заземляющей защиты их эксплуатировать нельзя.

Напряжение прикосновения и напряжение шага

Если человек касается корпуса рассматриваемого в примере электроприбора, он имеет большее сопротивление, чем часть земли, на которой он стоит, и ток по нему идёт небольшой. Но он стоит на земле в зоне растекания тока короткого замыкания. А это значит, что присутствует какое-то напряжение между контактирующими частями тела. Не всегда это руки и ноги, но и рассмотрения этого частного случая достаточно для понимания процесса. Напряжение, действующее на человека через эти точки – напряжение прикосновения.

Для него существуют определённые нормы. Его стремятся уменьшить на сколько возможно, поэтому расчётным путём достигаются допустимые параметры для заземляющего устройства.

Для простоты возьмём только один заземлитель, рассмотрим, что происходит непосредственно на земле. Чем больше удаление от заземляющего электрода, тем меньше напряжение, потенциал относительно удалённой точки, где он равен 0. Непосредственно у самого заземляющего электрода он максимально возможный. Если абстрактно соединить точки с одинаковым потенциалом, образуются так называемые эквипотенциальные линии – окружности. Очевидно, что приближаясь к заземлителю, который проводит ток короткого замыкания, на каком-то удалении человек между ступнями получает какое-то напряжение – разность потенциалов от положения ступней. Это напряжение шага.

Конечно, в электроустановках где стремятся ток замыкания на землю как можно скорее отключить это напряжение не является слишком опасным, даже если оно будет существовать какие-то секунды, человек возможно и получит какие-то неприятные ощущения, но только и всего.

В иных электроустановках, где ток замыкания на землю может существовать длительное время, на это тоже обращают особое внимание. Кстати, шаговое напряжение – термин, который активно используют в электробезопасности в части приближения к токоведущим частям, замыкающимся с землёй в открытых и закрытых распределительных устройствах. И существует допустимое расстояние приближения к этим устройствам – 4 м для закрытых и 8 для открытых

Они связаны с тем, как ток замыкания на землю растекается по земле

И существует допустимое расстояние приближения к этим устройствам – 4 м для закрытых и 8 для открытых. Они связаны с тем, как ток замыкания на землю растекается по земле.

Напряжения прикосновения и шага стремятся сделать минимальными, чтобы не пострадал человек. Для этого и получены, опубликованы в ПУЭ нормы – для практического применения.

А когда от подстанции отходит воздушная линия, то через определённые расстояния для обеспечения тока короткого замыкания, достаточного для срабатывания защиты, на опорах устраиваются повторные заземляющие устройства.

На вводе в бытовые здания: дома, коттеджи, также устраивается контур заземления, который тоже является повторным. Как только его подключили померять его индивидуальные параметры невозможно – он становится составной частью всей системы.

Конечно частника интересует только его «собственный» контур, точнее, как сделать заземление в доме. Чтоб оно было эффективным, а силы и средства небыли потрачены впустую. значение сопротивления повторного заземляющего устройства для частного дома тоже, как и для всех остальных. Это 15, 30, 60 ом соответственно напряжениям 660, 380, 220 В. источника трёхфазного тока или 380, 220, 127 В. источника однофазного тока

И неважно, что зачастую это бывает однофазное напряжение 220в – 30 Ом, когда контур не подключен, 10 Ом у подключенного в сеть устройства заземления

Однако может выясниться, что при некоторых условиях экономическая составляющая расчётного заземления зашкаливает разумные пределы. Например, удельное сопротивление грунта настолько велико, что даже многократное увеличение числа заземляющих электродов не приносит желаемый результат. Поэтому при удельном сопротивлении грунта более 100 Ом на метр, норму для устройства заземления можно превышать, но не более чем в 10 раз.

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

Сделать это можно двумя способами:
переделать систему TN-C на систему заземления TN-C-S;
произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

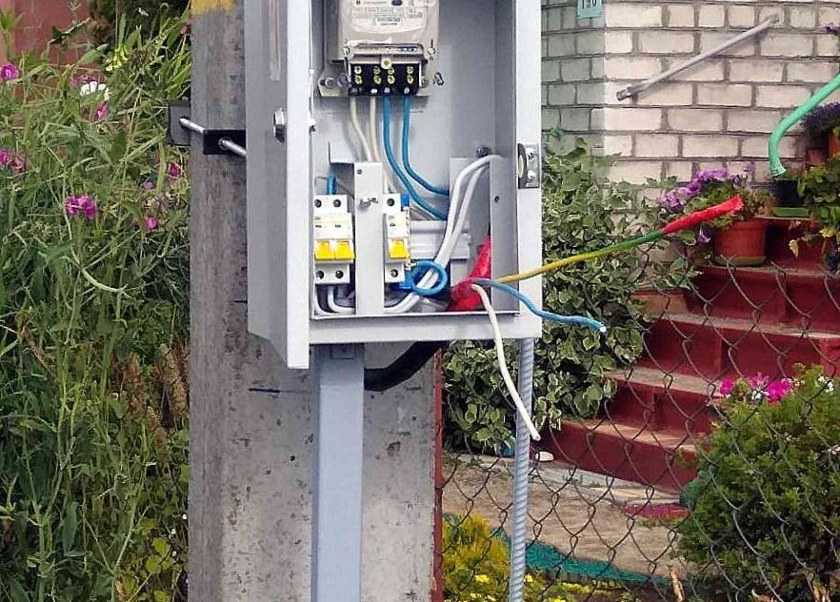

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

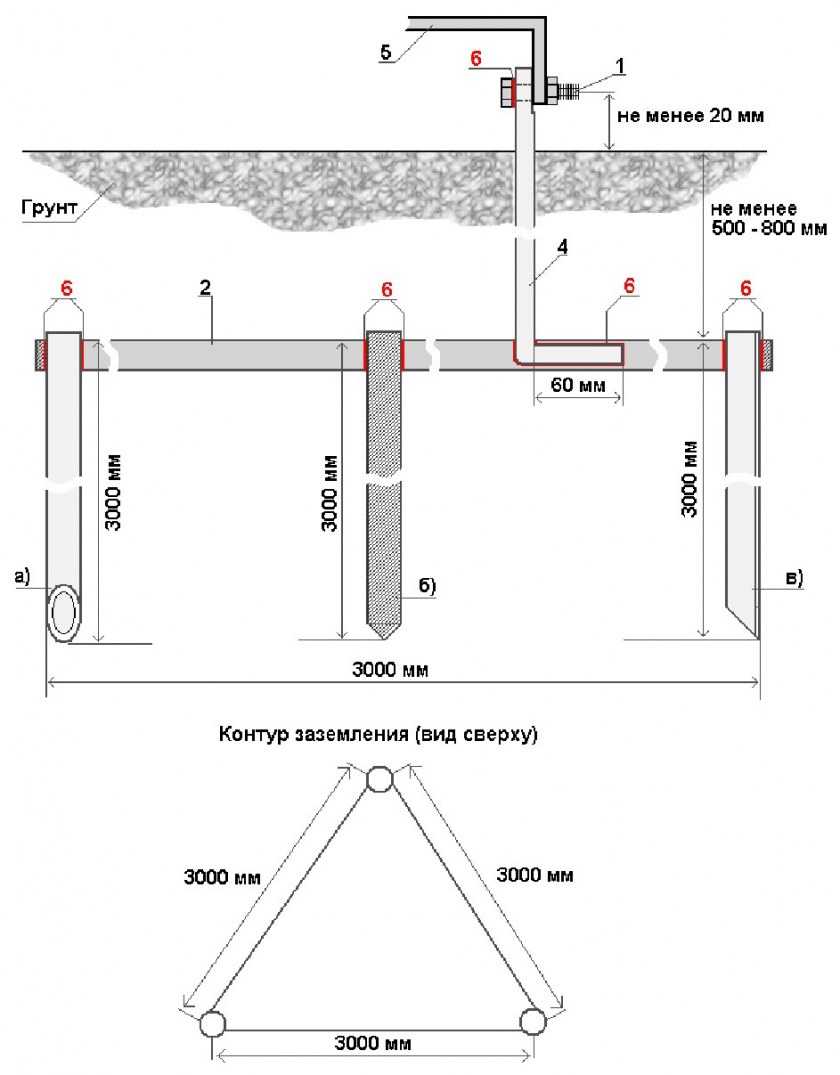

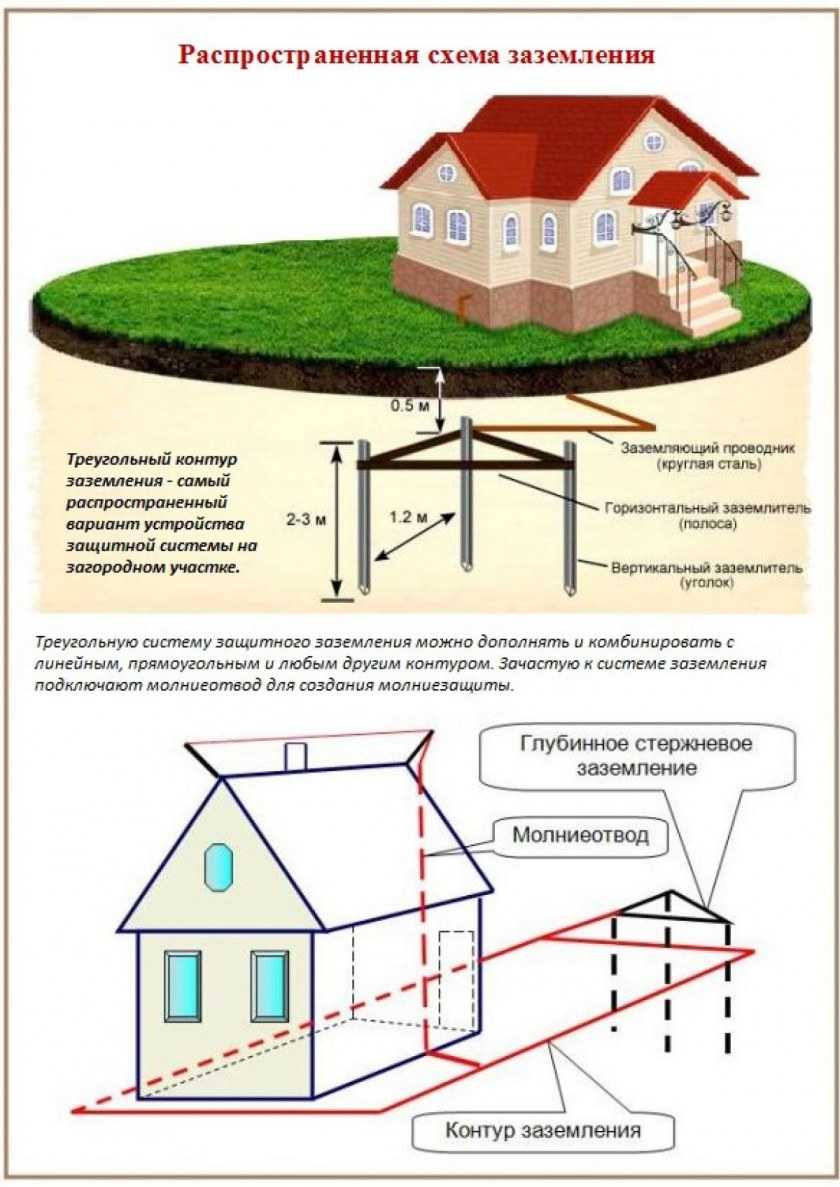

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

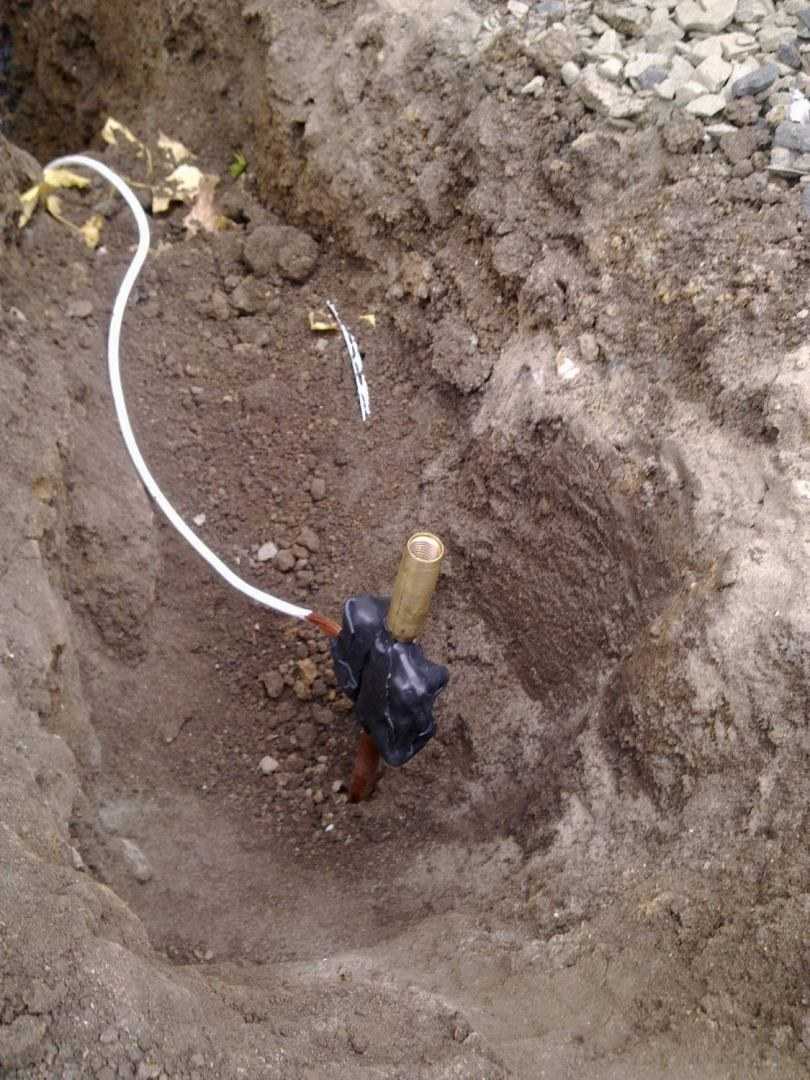

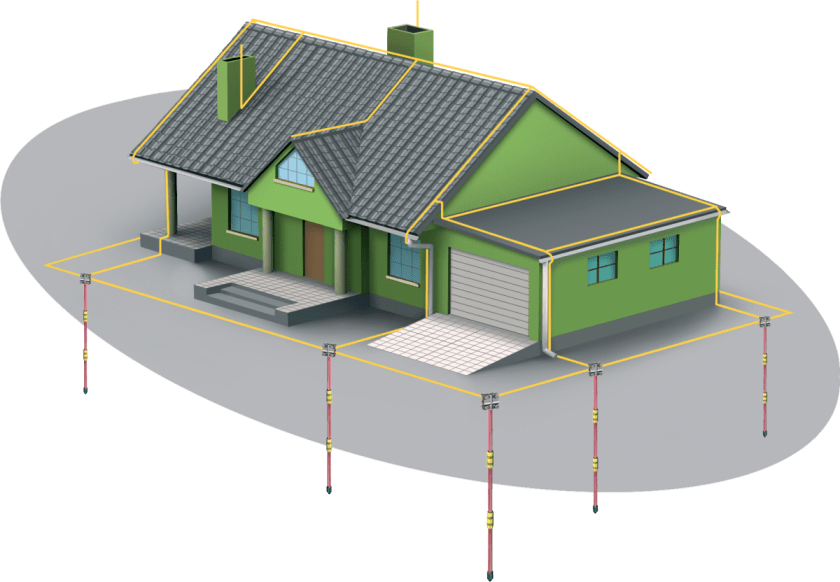

Модульная система заземления

Специально созданный проект, отличается легкостью проведения монтажных работ. Нет необходимости в сварке. Минимальное количество рабочей силы, достаточно двух человек.

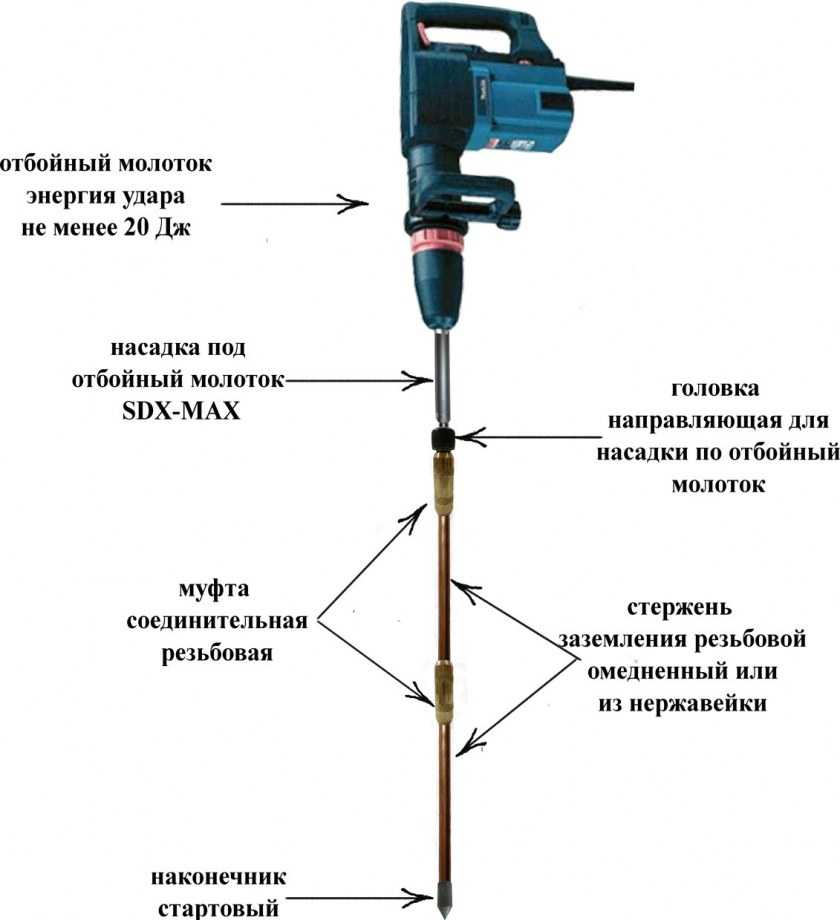

В состав подборки для передовой технологии заземления своими руками в частном доме входит:

электроды, омедненные резьбовые. Такого антикоррозийного покрытия хватит очень надолго. Как говорится «на века»;
соединительная муфточка с резьбой, произведена из латуни. В центральной ее части штыри плотно соприкасаются. Движущая энергия никоим образом не передаётся муфточке. При забивании электродов в грунт всплеск от удара просто рассеивается;
острый наконечник стартовый из высококачественной стали значительно облегчает вбивание в твёрдые породы;
насадочка из высококачественной стали с прокаленным бойком, предназначена для передачи усилия на электроды от отбойного молотка;
головка направляющая для значительного облегчения при вбивании. Монтируется к вертикальному штырю. Еще одна ее функция, обеспечивать людям безопасность работы с инструментом;
зажим из профиля нержавейки стыкует штырь заземления с проводником;
лента для гидроизоляции, ее волокна пропитаны специальными составами. Не восприимчива к температурам и различным химическим соединениям. Предназначена исключительно для предохранения зажима;
смазка для уменьшения сопротивления между муфточкой и электродом, ее необходимо нанести непосредственно на резьбовую часть деталей в процессе монтажа.

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

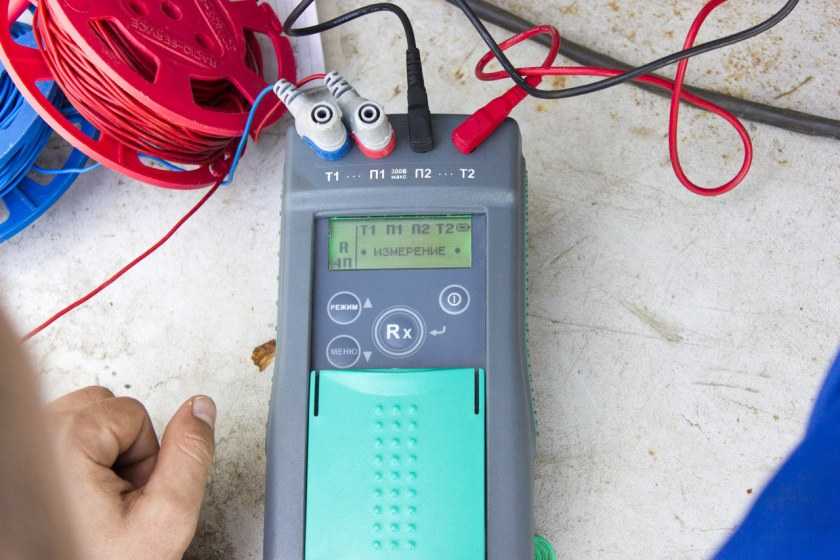

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?
