Как быстро сделать желонку для скважины из обычной трубы ↑
Желонка для скважины собирается своими руками из простых материалов:
- Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
- Стальная сфера или металлические пластины, из которых формируется запорный клапан.
- Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
- Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.
Существуют 2 основных типа конструкции с разными клапанными системами:
- С шаровой системой.
- С пластинчатым (лепестковым) запорным механизмом.
Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.
Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.
Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.
Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.
Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:
На начальном этапе необходимо обрезать трубу с двух сторон.
Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.
Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.
- В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
- Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.
Простое решение для быстрого изготовления пластинчатого клапана.
Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.
К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.
Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться
Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины
Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины.
Особенности использования на грунтах разных типов
При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.
Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.
С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.
Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.
При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.
Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.
В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.
Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.
Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.
Скважинная желонка – что это такое, устройство, принцип действия
Желонка представляет собой специальное приспособление для очистки дна скважинного канала от грунтовых и иловых отложений. По сути это 1-2-метровый отрезок трубы, нижняя часть которой имеет заострение – в виде зубьев или снятой фаски. Внутри нее расположен клапанный механизм обратного действия. Благодаря такому устройству грязь, грунт, ил и прочие нерастворимые частицы попадают и остаются внутри, пока трубу не поднимут на верх и не очистят.
Работает приспособление по принципу ударного взаимодействия. Поэтому главный параметр, показывающий эффективность желонки – это масса. Чем большее ее значение, тем более высоко производительным будет ее применение, но и тем труднее обслуживание. Механизм ее действия осуществляется по следующему алгоритму:
- Отрезок трубы подвешивается на стальной трос над скважиной с помощью подъемного ворота на треноге.
- Далее желонка опускается до дна шахты.
- Затем она поднимается на несколько метров, и крепление полностью расслабляется.
- Острый край стальной трубы в состоянии свободного падения с силой врезается в донные отложения.
Для забора донных отложений желонка вводится в скважину и отпускается в свободное падение Источник budshop.com.ua
- В результате такого взаимодействия открывается клапанный механизм и полость трубы заполняется грязью.
- Процедура повторяется еще несколько раз – пока все внутреннее пространство не заполнится илом.
- После этого труба поднимается наверх и очищается.
- При необходимости операция повторяется до тех пор, пока в трубу перестанут поступать донные отложения.
- В завершении скважинный канал промывается с помощью насоса.
Чистка скважины своими рукам
Длина такого тросика должна соответствовать глубине скважины. Должно остаться несколько метров в запасе для комфортного использования желонки. Чистка водозабора осуществляется за счет ударения желонки о дно скважины.
Для этого ее необходимо поднимать ото дна на 50-100 см, после чего резко отпускать.
Во время гидроудара металлический шарик, который находится внутри, подымается вверх, тем самым открывая клапан. Именно в этот момент желонка наполняется водой, смешанной с песком и илом. Опускаясь вниз, шар закрывает клапан, не давая грязной воде выходить наружу.
Для того чтобы заполнить желонку полностью, такой процесс необходимо повторить несколько раз
После этого осторожно, без резких движений приспособление поднимается наверх. Вылив содержимое, приспособление снова опускается в скважину. В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя
Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора
В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя. Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора.
Конструкция желонки может иметь и клапан совершенно плоский. Чтобы создать такую конструкцию, необходимо использовать сварку и специальный механизм.
Желонка для бурения
С помощью желонки можно пробурить скважину для забора воды на участках с сыпучими, обломочными, рыхлыми, заполненными водой породами.
Для этих целей конструкция изготавливается длиной в 3–4 метра. Это поможет за один прием поднять больше породы.
Вместо троса или веревки из газовых труб изготавливаются буровые штанги. В редких случаях конструкцию оснащают деревянными штангами с металлическими наконечниками. Для их изготовления подойдет лиственница, дуб, ясень, ель.
Клапан должен быть выполнен из уплотненной резиной или кожей стальной пластины.
Во время работ по бурению скважины желонка сначала забивается в грунт, а потом вытаскивается из него вместе с породой. Продолжать работы следует до тех пор, пока конструкция не дойдет до слоя воды. Такой процесс требует отличной физической подготовки.
Чтобы скважина работала без перебоев, забор воды рекомендуется осуществлять без длительных перерывов. Тогда дно заиливаться будет очень медленно, а, значит, увеличится срок эксплуатации скважины и не нужно будет ее прочищать. Если чистка все же нужна, то, посмотрев видео инструкцию, изучив чертеж и подготовив необходимые материалы, можно изготовить своими руками и применить желонку, конструкция которой достаточно проста.
Труба для изготовления корпуса
Итак, чтобы сделать желонку понадобится:
- Труба подходящего диаметра.
- Клапан.
- Сварочный аппарат.
- Металлический трос.
- Толстая проволока.
- Куски металла и т.п.
Чтобы сделать желонку самостоятельно, для начала нужно подобрать трубу подходящего диаметра. Ориентироваться при этом нужно на внутренние размеры обсадной трубы.
Расстояние между наружной стенкой желонки и стенами шахты должно составлять два сантиметра. Значит, нужно от внутреннего диаметра обсадной трубы отнять 40 мм. Это будет значение наружного диаметра трубы, из которой будет изготовлена желонка.
Труба для желонки должна быть достаточно длинной и толстостенной, чтобы эффективно рыхлить и выбирать загрязнения и грунт, но достаточно легкой, чтобы ее можно было быстро вынуть для очистки
Размеры зазора между желонкой и скважиной могут варьироваться, но лишь до определенных пределов.
Слишком большой зазор снизит эффективность работ. Но если зазор будет слишком узким, желонка может поцарапать или повредить стенки ствола.
Еще хуже, если из-за большого диаметра трубы желонку заклинит в скважине, особенно если обсадная труба слегка перекошена. Вынуть ее будет не просто, можно полностью испортить скважину и потерять ее.
Длина трубы тоже должна быть не слишком короткой или длинной. Короткое устройство чаще будет задевать стенки при движении вверх-вниз. А слишком длинный элемент может оказаться чрезмерно тяжелым, его трудно будет доставать, особенно когда желонка заполнена тяжелым отвалом.
Длина трубы для желонки обычно составляет примерно 80 см, но может варьироваться в пределах 60-150 см. Для бурения используют более длинные и тяжелые устройства.
Значение имеет и толщина стенок трубы, поскольку от нее во многом зависит общий вес изделия. Чем толще, тем больше труба весит, и тем эффективнее будет действовать желонка.
Но если буровой инструмент получится слишком тяжелым, работать с ним будет сложно по уже изложенным причинам. Достаточной считается толщина трубы 2-4 мм, но она может достигать и 10 мм.
Таким образом, выбирая трубу для желонки, необходимо соблюдать определенный баланс. Вес устройства и его размеры должны удовлетворять двум условиям.
Во-первых, необходимо обеспечить достаточно высокую пробивающую инерцию, чтобы загрязнения удалялись из скважины быстро и эффективно. Во-вторых, вес изделия с загрузкой должен быть таким, чтобы желонку можно было вытащить руками или с помощью лебедки.
Особенности использования на грунтах разных типов
При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.
Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.
С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.
Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.
При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.
Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.
В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.
Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.
Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.
Устройство и принцип работы желонки
К очистке ствола приступают после демонтажа насоса. При работе с желонкой используют принцип гравитации. Резким движением буровой цилиндр сбрасывают в скважину, и его заостренные зубья начинают рыхлить грязевой пласт. Для подъема изделия применяют лебедку с приводом или блок.
После раскрытия нижнего клапана масса заполняет пространство, после чего он смыкается, и приспособление вытягивают на поверхность. Для большей эффективности процесс повторяют несколько раз, а затем чистят трубу от наслоений ила и грязи. Продолжительность работ зависит от степени загрязнения скважины.
Как устроено изделие
Конструкция желонки состоит из цельнометаллической трубы с толстыми стенками, которая с одной стороны имеет входной клапан лепестковый и в виде металлического шара. С обратной стороны прикрепляется трос или канат, при помощи которого желонку извлекают из отверстия после того, как сбросят ее туда.
Необязательным, но желательным элементом в конструкции является опора, к которой присоединяется трос. Она не позволяет желонке упасть в скважину и остаться там. В зависимости от сложности конструкции, опора может иметь целую систему из одного или нескольких блоков, через которые протягивается крепежная нить. Такой принцип физически существенно облегчает человеку извлечение устройства для очистки из скважины.
Инструкция: как сделать надежную желонку самостоятельно
Чтобы сделать надежную желонку для чистки домашней водяной скважины, потребуются:
- Толстостенная труба (толщина стенки 4 мм), стальной прут или кусок арматуры, болты с шайбами.
- Металлический шар, стальной конус.
- Болгарка для резки металла, затачивания края.
- Прочный стальной провод или крюк для ручки.
Как изготовить корпус
В качестве ствола инструмента можно использовать кусок трубы из чугуна или стали. Чугунную конструкцию придется соединять с помощью специальной сварки, поэтому лучше взять толстостенную газопроводную или водяную трубу.
Толщина стенки не должна быть менее 2 мм, оптимальный срез стенки – 4 мм. Длина зависит от того, каким способом планируют поднимать снаряд. Если вручную – достаточно отрезка до 100 см. Следует учесть, что к весу устройства добавится масса поднятого мокрого грунта. При наличии установки с лебедкой можно существенно увеличить длину: не придется полностью поднимать инструмент слишком часто.
В верхней части корпуса вырезают отверстие. Если специального инструмента нет, на стенке высверливают по контуру окна отверстия, выбивают кусок стали зубилом.
Шариковый клапан: сборка из подручных средств
Как сделать желонку, оборудованную шариковым клапаном, для бурения песчаных скважин? Необходим мяч и стальной конус. Шар из металла сложно найти в продаже: можно заказать у токаря или сделать самостоятельно. Первое, что нужно – определить диаметр. Сфера должна свободно перемещаться внутри корпуса, ее диаметр – меньше на 1 – 1,5 см внутреннего диаметра трубы.
Для самостоятельного изготовления подбирают обычный детский мячик. Разрезают на две половины. Каждую наполняют грузом: кусочками металла, дробью, рыбацкими оловянными грузилами. Заливают водостойким клеем. После высыхания клеевого состава вынимают полусферы из заготовок и склеивают.
Внутри корпуса монтируют ограничитель, который не даст сфере вылететь из трубы. Достаточно приварить металлический палец внутри верхней части трубы.
Правила устройства плоского и лепесткового клапанов
Гораздо проще сделать самостоятельно желонку с откидным (плоским) клапаном. В качестве запирающей поверхности используют сталь, пластик и даже твердую толстую резину. Но лучше сделать металлический круг: не будет риска отрыва или поломки, и не придется прерывать работу для ремонта инструмента.
Из стали вырезают круг немного меньшего диаметра, чем внутренний диаметр корпуса. Готовят откидной механизм, который можно приварить непосредственно на внутреннюю стенку нижней части трубы.
На кусок прута или арматуры одевают два одинаковых металлических толстых провода с ушками, чтобы свободно поднимать клапан. Верхние края приваривают или крепят болтами к основанию клапана.
Режущий край: правила изготовления
Нижний конец корпуса необходимо превратить в острый инструмент для врезки в грунт. Хорошо заточенным инструментом гораздо легче желонить скважину своими руками. Существуют 2 варианта оформления режущего края: плоский и лепестковый в форме выступающих зубьев. Плоский край тщательно зашлифовывают по наружному краю. Внутренний край стачивают по направлению вовнутрь, придавая краю форму конуса. Поверхность затачивают. Если есть возможность, лучше закалить сталь: после такой обработки инструмент долго не затупится и не сломается. Если формируют зубья, то обработка краев происходит аналогично, но каждый элемент обрабатывают отдельно. После закаливания можно обработать режущий край защитным грунтом или краской. После окончания работы проверяют, нет ли выступов на наружной поверхности: при ударе инструмент может повредить стенку обсадной трубы.
Ограничитель и ручка: завершающий этап
Верхнюю часть желонки для водяной скважины необходимо оборудовать крепежом для фиксации крюка. Можно просверлить два отверстия, а вместо ручки использовать прочный стальной провод.
Второй вариант – приварить внутри верхнего края поперечный кусок арматуры, равный по длине диаметру трубы. В этом случае ручка одновременно будет и ограничителем.
Если монтируют подвесной крепеж, на конце трубы фиксируют металлическую сетку с крупными ячейками, или приваривают тонкую арматуру крест-накрест. В продаже есть готовые ушки из стали на трубах разного диаметра – можно купить готовый надежный крюк.
Виды конструкций клапана
Обратный затвор определяет эффективность очистки. Главная его задача – не препятствовать поступлению грунта или грязи в полость трубы при падении желонки и не дать им вылиться наружу при подъеме. Плотное прилегание клапана обеспечит захватывание плотных масс и загрязненной воды.
Лепестковый
Рабочая часть конструкции – один или два плоских лепестка. В изготовлении запирающей поверхности подходит листовой металл, пластик, жесткая резина. Одному лепестку нужна круглая заготовка, которая будет свободно проходить в отверстие трубы.
Лепесток подвижно закрепляют на внутренней стенке устройства. Его можно подпружинить, станет более надежное срабатывание.
Двухлепестковую заслонку делают из овальной заготовки, которую разрезают пополам по меньшей оси симметрии. Затем лепестки подвижно крепят на проходящую по центру трубы металлическую ось.
Лепестки работают по принципу дверки. При ударе о дно шахты грунт давит и открывает дверки. При движении приспособления вверх лепестки-дверки закрываются под весом попавшего в полость грунта.
Недостатки лепесткового затвора – быстрый износ и возможная поломка во время работы, в бурении подойдет только вариант с металлическими лепестками.
На заметку! Чтобы быстро восстановить лепестки, клапан делают в металлическом стакане, который крепится к основной трубе резьбовым соединением.
Запорным элементом такой конструкции выступает металлический шар. Во время гидроудара он поднимается, освобождая заборное отверстие изделия. При подъеме шар запирает вход сферической поверхностью. Внутри длинной трубы нужно предусмотреть ограничитель хода шара. Для этого используют приваренный палец, вкрученный болт или кусок арматуры. С таким приспособлением при подъеме желонки шар быстрее опустится и перекроет отверстие. В результате будет захвачено больше грунта или ила.
Достоинства шарового клапана – надежность работы, изделие не может выйти из строя, он подходит для работ по бурению и прочистке скважин.
Устройство и принцип работы желонки
Желонка представляет собой довольно тяжелый отрезок трубы длиной примерно 1 – 2 м. Внизу ее снабжают клапаном, иногда приделывают специальные заостренные элементы типа зубьев.
Заостренные край в процессе бурения разрыхляет грунт, ил, песок и прочее содержимое скважины, в зависимости от типа работ. Сверху к трубе приваривают проушины, в которых закрепляют металлический трос.
Верхний срез трубы защищают сеткой из толстой проволоки. Она предотвратит выброс гравия, щебня или элементов клапана желонки при их отрыве.
Чаще всего желонками пользуются для очистки скважины от серьезных загрязнений. Если насос для скважины не включали длительное время, например, несколько месяцев в течение зимнего периода, в скважине может скопиться значительное количество ила или песка, в зависимости от грунта.
Желонка – это просто отрезок трубы длиной один/два метра с проволочной петлёй на одном конце и обратным клапаном и режущим устройством на другом. Желонку цепляют тросом или проволокой за петлю и роняют в скважину до упора
В результате такого заиливания или запесочивания дебит скважины значительно уменьшается. В отдельных случаях насос даже засасывает в слой ила, а освободить его и не повредить при этом скважину удается далеко не всегда.
После того, как насос извлекут из ствола, очистку скважины можно провести с помощью желонки.
Работа устройства основана на гравитационном принципе. Тяжелую желонку резко бросают в шахту скважины с большой высоты. Заостренные края разрыхляют массу скопившихся на дне загрязнений. Клапан раскрывается, илс песком заполняет внутреннее пространство желонки. Клапан закрывается, и заполненную желонку поднимают наверх.
Чтобы повысить эффективность работы устройства, желонку несколько раз поднимают и бросают вниз. Благодаря клапану захваченное ей содержимое останется внутри.
Затем желонку вытаскивают из скважины и освобождают от загрязнений. Цикл повторяют снова и снова, пока скважина не будет полностью очищена.
Желонку используют не только для прочистки скважины, но и для очистки обсадной трубы перед установкой фильтра, насоса и т.п.
Желонки вполне успешно используют и для бурения скважин в рыхлых несвязных грунтах.
Скважина в результате желонирования получается вполне приличная, пригодная для результативной эксплуатации. Разумеется, работа с желонкой требует значительных физических затрат.
Их можно немного сократить, например, используя блок или лебедку с электроприводом, чтобы поднимать заполненную желонку наверх.
Как правильно пробить скважину желонкой своими руками?
Главная цель работы – заглубить трубы (а их лучше использовать отрезками по 1-2 метра). Поэтому при бурении, можно каждый раз не вынимать содержимое желонки на поверхность (особенно на мягких, песчаных почвах). Это будет слишком долго и трудно. Прибор просто рыхлит грунт, пропускает его через себя, а трубы медленно опускаются всё ниже и ниже.
В конце работы ил можно откачать ручным поршневым или дренажным насосом.
- С ручного, или бензинового бура начинается процесс самостоятельно изготовления скважины. Делается вертикальное отверстие, насколько хватает длины бура. Если первый водоносный слой близко – то до него (ниже не имеет смысла – плывун быстро замоет все усилия).
- В получившуюся штольню ставится первый отрезок трубы с фильтром на конце.
- Теперь опускается желонка и начинается бурение, как описано выше. По мере того, как один отрезок будет погружаться в почву, его наращивают следующим.
Бурить скважину довольно долго, поэтому имеет смысл уделить время механизации труда. Устанавливается тренога, а канат перекидывается через блок – вытаскивать приспособление так гораздо проще!
Понятие комфота всегда связано с качественным водоснабжением, поэтому нехватка давления в водопроводе никогда не бывает незаметной. Проблему с напором решит станция повышения давления воды. Читайте рекомендации по выбору насосного оборудования.
Как изготовить саморегулирующий греющий кабель для водопровода, смотрите тут.
Самый простой способ обеспечить себя водой на загородном участке — выкопать колодец. Здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kopka-svoimi-rukami.html вы найдете подробную информацию о копке колодца своими руками: от выбора места до оформления наземной части.
Конструкция желонки
Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.
Это самодельная желонка с плоским клапаном — один из вариантов его устройства
Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

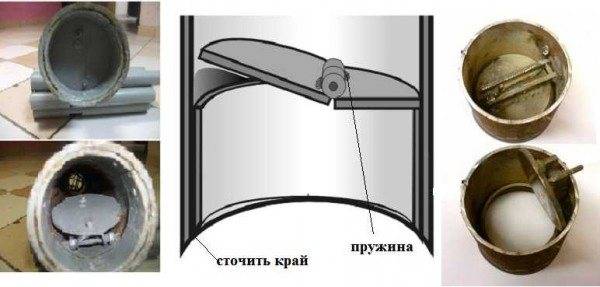

Конструкции плоских клапанов для самодельных желонок
Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.
Конструкция желонки с шариковым клапаном
Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.
