Вы хотите узнать, каким образом можно сделать самостоятельно автоматические гаражные ворота? Вам обязательно пригодится следующий материал на видео.
Посмотрите ролик внимательно. В нем имеется достаточно полезной информации. Однако помните, что надежнее все-таки заказать установку автоматической воротной системы для гаража у специалистов. Они сделают надежный привод, дадут гарантию на свою работу. Хотя, некоторые бывалые гаражники и сами справляются с задачей: их самодельные ворота функционируют без сбоев. Приводы делают линейные, рычажные и подземные.
Дальше выбор Автоматических ворот в гараж зависит уже только от Вас.
Виды автоматических ворот
На сегодняшний день существует несколько различных конструкций ворот, в которых можно установить автоматику. Перечислим основные виды:
Распашные. Это двустворчатые автоматические ворота. Занимают много свободного пространства на участке или вне его. Устанавливаются практически повсеместно. Модель автоматики выбирается с учетом веса створок распашных ворот.
Откатные. Современные автоматические ворота. Имеют одностворчатую сложную конструкцию. Створка откатных ворот передвигается по роликовым рейкам. Одна часть автоматики закладывается в ленточный фундамент. Под остальные элементы требуется свободное пространство на участке. Откатные ворота применяются в частном секторе и в промышленности.
Подъемно-поворотные. Одностворчатые ворота, которые хорошо экономят свободное пространство. Открываются за счет поворота створки, которая движется по направляющим и фиксируется при помощи специального механизма в горизонтальном положении относительно потолка. Подъемно-поворотные ворота устанавливают в гаражах и на предприятиях. После монтажа автоматики дополнительного ухода требуют пружины
Также необходимо обращать внимание на створку, которая должна соприкасаться с полом без помех
Рулонные. Встречаются в гаражах, на автомойках и СТО. Оснащены одной створкой, которая при открывании наматывается на специальный вал и фиксируется под потолком. Рулонные ворота занимают минимум пространства, бесшумные, прочные.
Складные. Бывают одностворчатые и двустворчатые. Такие ворота часто сокращают ширину проема, но встречаются и эргономичные конструкции. Чаще всего их устанавливают в гаражах и в промышленных зонах.
Секционные. Ворота, изготовленные из прочных сэндвич-панелей. Одностворчатые, открываются и фиксируются под потолком, не занимая полезного пространства. Створка движется по направляющим. Секционные ворота с автоматикой устанавливаются в гаражах и на промышленных предприятиях.
Современная автоматическая система управления воротами включает в себя несколько элементов. В движение створки приводит электропривод. Место под его установку отводят перед монтажом ворот. Вместе с электроприводом устанавливается редуктор, а также электрическая или электронная система управления.
Их разница состоит в том, что электрическая система работает только от кнопки, а электронная система может функционировать от кнопки, дистанционного пульта и даже от смартфона при установке определенной программы. Дополнительно монтируется домофон и сигнальные лампы для удобства передвижения в темное время суток.
Выбрать достойные по функционалности и подходящие под определенный проем автоматические ворота порой бывает достаточно сложно. Поэтому мы рекомендуем воспользоваться услугами нашей компании. Специалисты “Москомплект” помогут выбрать конструкцию ворот и модель автоматики в соответствии с вашим бюджетом. Мы гарантируем качество работ и соблюдение установленныех сроков.
Виды автоматических ворот

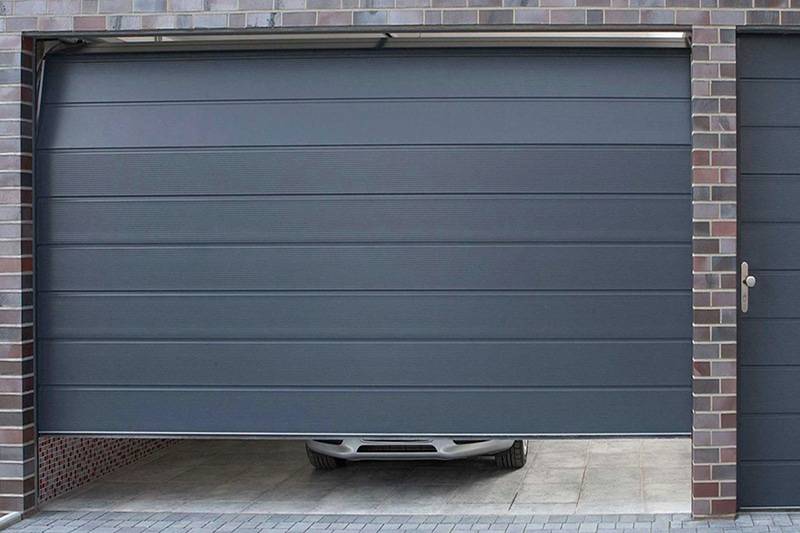

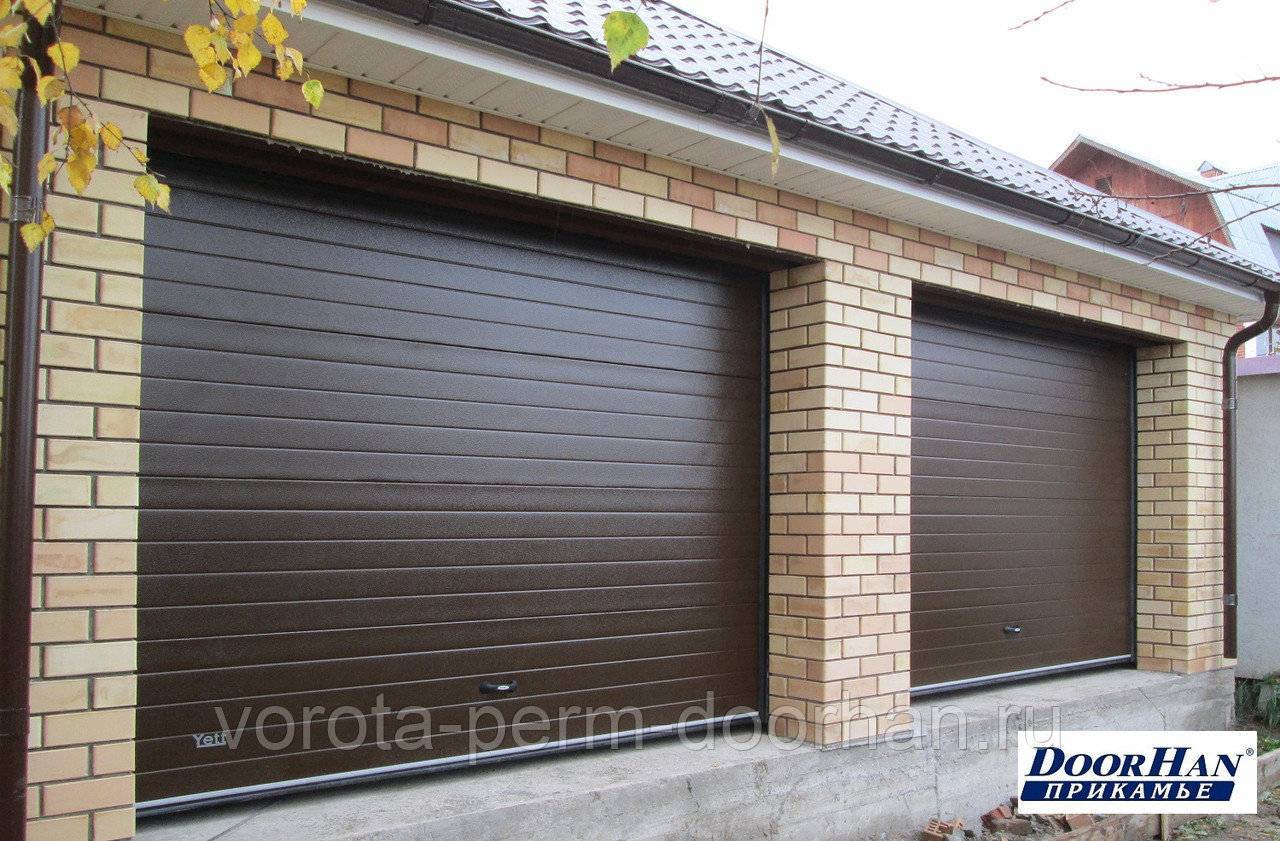

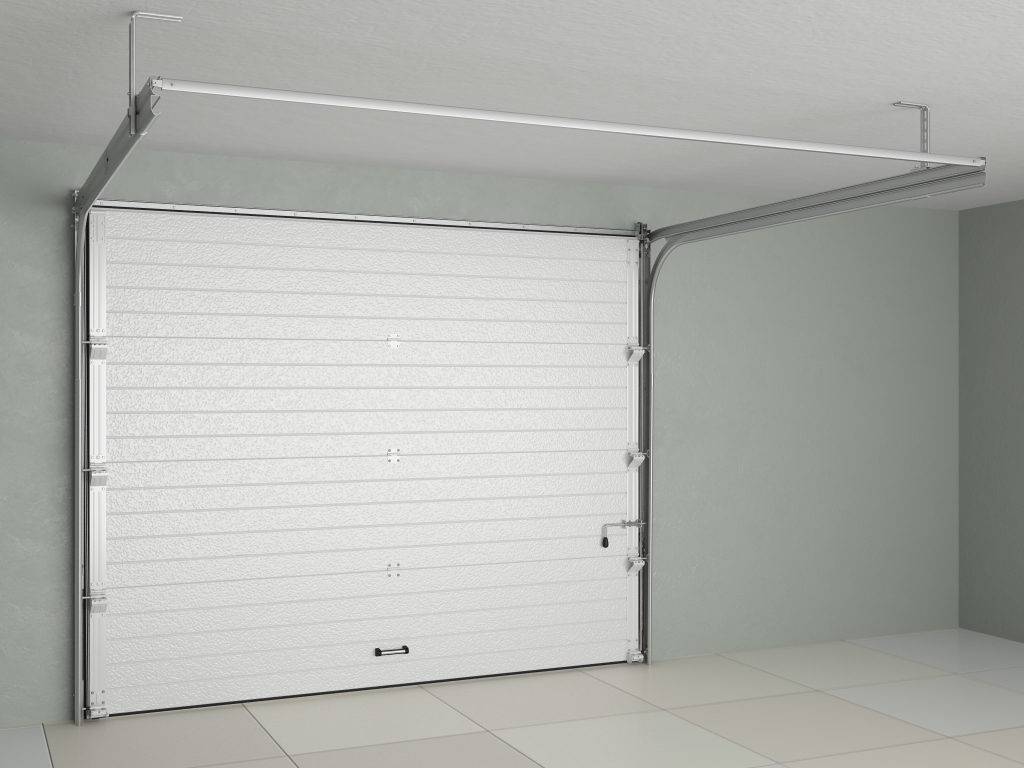

Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.

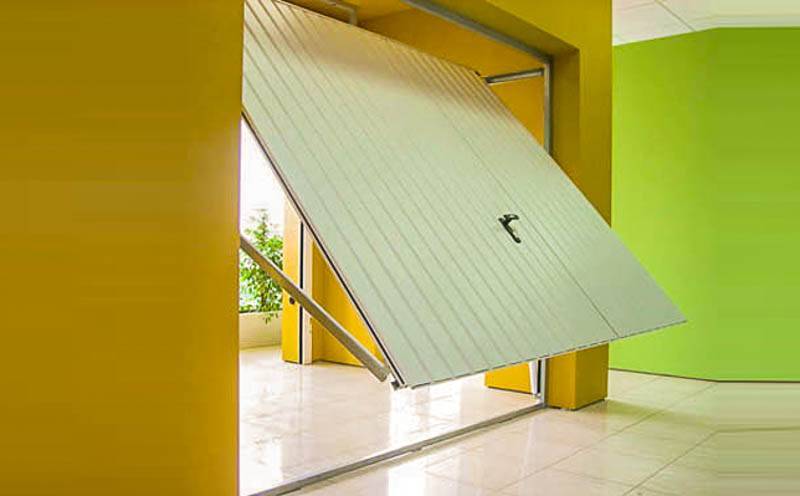

Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.

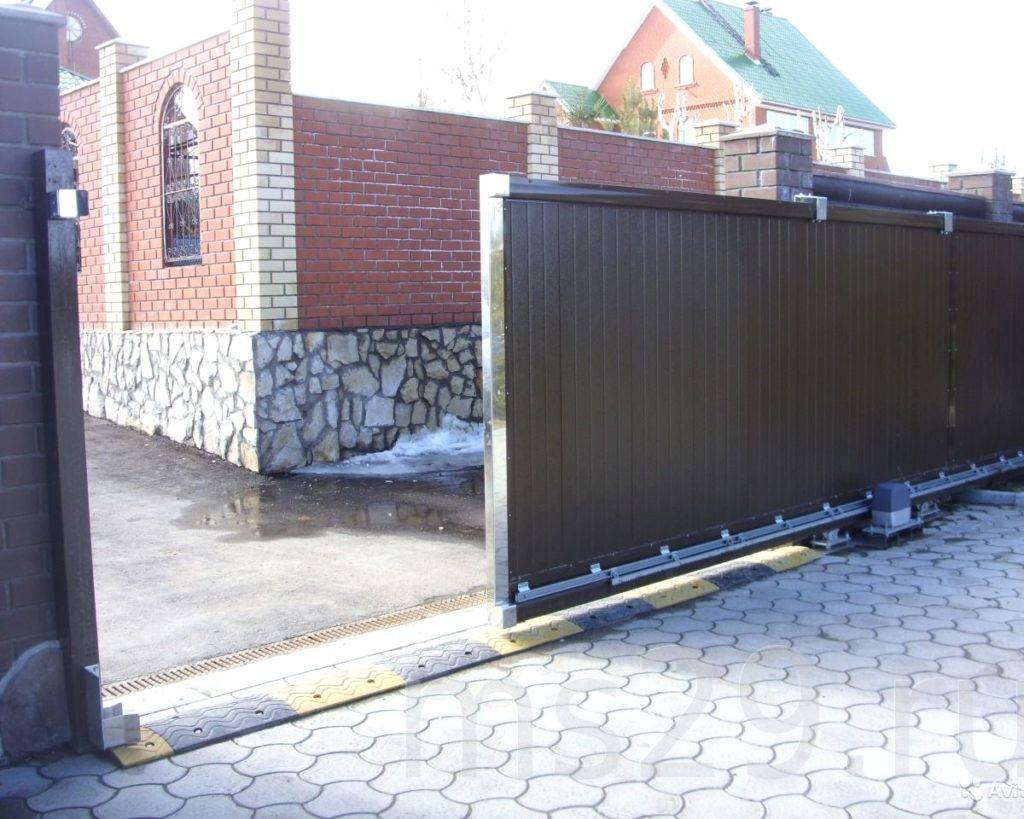

Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

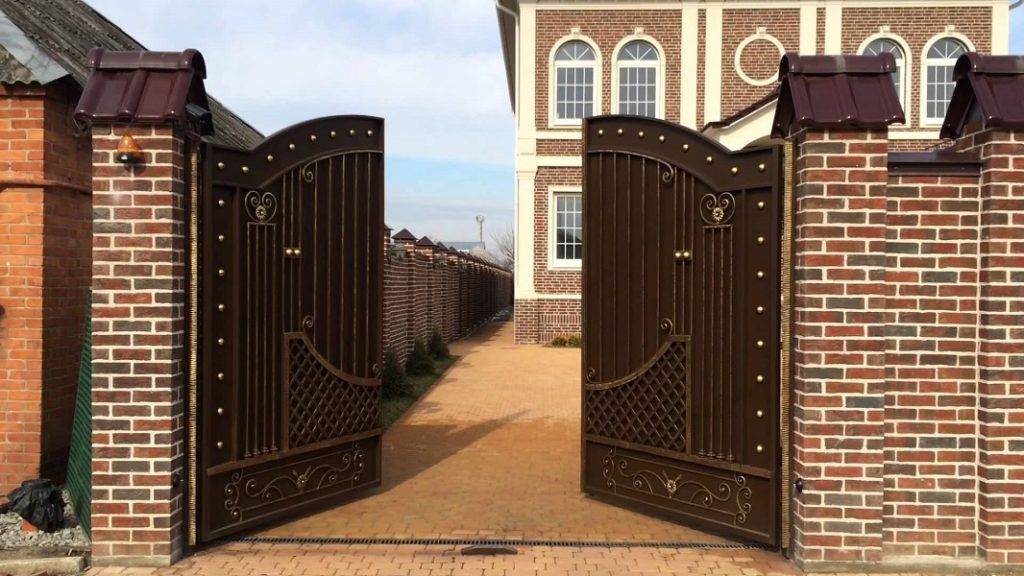

Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

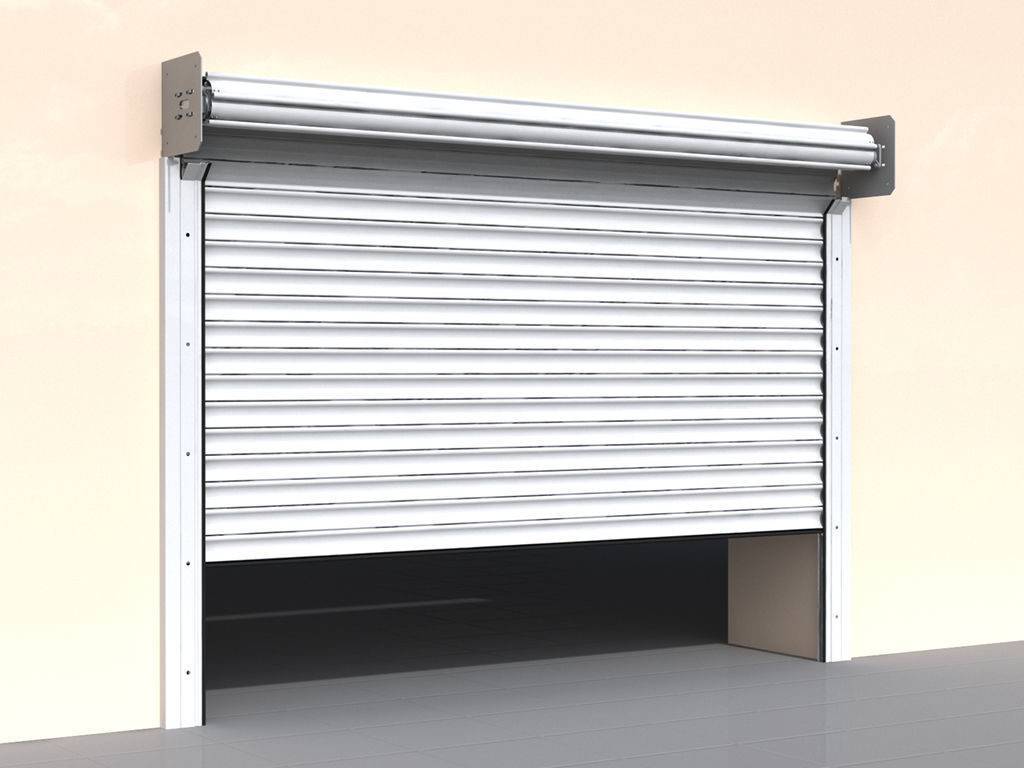

Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Подъемно-поворотные
У подъемных ворот с поворотным принципом сегмент один. Привод поднимает такую сплошную панель на подвижной жесткой раме, но не строго по вертикали, а в процессе разворачивая ее в горизонтальное положение (при этом кромка немного выдвигается). Дальше полотно задвигается в притолоку, где фиксируется на каркасе. Подъемная система из всех разновидностей имеет самую высокую скорость.
Если отсутствует свободное пространство под потолком или оно занято, секционные и подъемно-поворотные изделия смонтировать сложно, впрочем, такое бывает редко. Плюсы и минусы указанных видов в целом совпадают. Последние более стойкие к взломам из-за цельности, но перед заездом машины необходимо соблюсти некоторое расстояние, поскольку при подъеме кромка немного выступает.
В данном случае увеличенными плюсами конструкции является пространственная жесткость, стабильность геометрии, отсутствие шарнирных сочленений сегментов, соответственно, надежность и противовзломность выше.
Сделать калитку в секционном варианте конструкции чрезвычайно сложно, а порой невозможно из-за подвижных сегментов, тросов, направляющих, но легче ее обустроить в подъемных воротах.
Виды
По большому счету, можно выделить лишь два вида подъемных уличных ворот: подъемно-секционные и подъемно-поворотные. С натяжкой к подъемным можно причислить и сматывающиеся ворота-роллеты. Их еще называют жалюзийные, так как по принципу работы они сильно напоминают вертикальные жалюзи.
Подъемно-поворотные
Такие откидные ворота более просты как по конструкции, так и в монтаже. Часто можно встретить самодельные варианты подобного типа, так как сделать их самостоятельно большого труда не составляет. Однако стоит иметь в виду, что самостоятельное изготовление нерентабельно с финансовой точки зрения: на одни материалы уйдет на 25% больше денег, чем при покупке готовой конструкции с гарантией.
Подъемно-поворотная разновидность представлена одним монолитным полотном, часто утепленным. При открытии поднимается к потолку целая створка, не складываясь и не изгибаясь. Стоит иметь в виду, что во время поднятия полотно все же выступает немного вперед, на улицу, в силу чего открывать ворота следует, оставив машину в 1-1.5 м от самого въезда в гараж.
Подъемно-секционные
Эти ворота по праву можно назвать складными. Они состоят не из одного полотна, а из нескольких, соединенных между собой. Это является одновременно и достоинством, и недостатком. С одной стороны, створка отъезжает строго вверх, не выступая вперед, вследствие чего на автомобиле можно подъезжать вплотную к гаражу, не дожидаясь, пока он откроется.
С другой стороны, то, что полотно не монолитное, делает его менее взломостойким, поэтому подъемно-секционная разновидность менее надежна, чем подъемно-поворотная.
И складчатая, и монолитная разновидность могут дополнительно укрепляться с помощью специальных профилей
Производители принимают во внимание и тот факт, что зимы в России бывают крайне суровыми, так что всегда есть возможность дополнительно утеплить ворота, чтобы они не промерзали
Энергоэффективность секционных ворот – как сэкономить деньги?
Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.
Конструкция сэндвич-панелей и толщина полотна
Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.
Ворота панорамного типа
Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».
У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.
Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.
Структура секции ворот Alutech
Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.
Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра
В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука
Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом
Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.
секционные ворота
Защита от защемления пальцев
Сопоставление секционных ворот со строительными материалами разной толщины
Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.
Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже
Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.
Эффективная теплоизоляция, сравнимая с кирпичной стеной
Много ли электричества расходуется?
Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.
Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется
Шаг №3. Технологические характеристики, на которые следует обратить внимание при выборе гаражных ворот
Необходимо проверить, чтобы полимерное покрытие конструкции было устойчивым. Далее не забудьте уточнить способ оцинковки деталей конструкции: именно это во многом влияет на их устойчивость к коррозии, а, следовательно, на продолжительность срока службы гаражных ворот;
Следует уточнить вопрос о качестве полиуретанового наполнителя: не крошится ли пена при надавливании, не горит ли. Помните, что панели из дешевого и некачественного наполнителя не перенесут наших морозов — они попросту расслоятся, деформируются, а потом и вовсе могут перестать закрываться
Так что требуйте гарантию: только производители качественных панелей гарантируют, что расслоение панелей не произойдет как минимум в течение 10 лет;
Не забывайте, что основные потери тепла происходят именно на стыках между секциями через боковые, верхние и нижние щели, поэтому в качестве уплотнителя должен использоваться только износостойкий качественный полимер;
Уточните, имеются ли внутри панелей стальные пластины, ведь именно они играют немаловажную роль в создании дополнительной прочности и надежности крепления всех комплектующих;
Обязательно поинтересуйтесь, какой вид имеет профиль сопряжения секций между собой — именно от этого зависит Ваша защита от защемления пальцев;
Поскольку вес ворот, как правило, уравновешивается торсионными пружинами, не забудьте уточнить, есть ли в выбранных Вами воротах блокировочное устройств на случай, если эта пружина оборвется;
Не менее важно будет поинтересоваться показателями теплоизоляции гаражных ворот, надежностью защиты от промерзания в отдельных элементах конструкции, а также возможностью открывания ворот при возникновении снежных заносов;
Важным показателем является способность ворот противостоять попыткам их взлома. Здесь следует отметить, что поиск «непробиваемых» ворот вряд ли увенчается успехом: сегодня даже сейфы вскрывают, однако выдерживать попытки вскрытия хотя бы 10 минут, до тех пор, пока не приедет милиция, Ваши ворота просто обязаны
Полезную роль в этом могут сыграть замки-защелки и засовы в разных местах ворот, а также подключение их к общей охранно-сигнальной системе безопасности дома;
Ну и, наконец, уточняйте сроки гарантийного обслуживания Ваших гаражных ворот. Как правило, производители гарантируют, что если регулярно проводить профилактическую смазку подвижных соединений, замков и защелок, ворота прослужат как минимум 5-10 лет.
Рулонные (рольставни)
Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.
Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны
Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.
Особенности выбора
При выборе рольворот для гаража обращайте внимание на такие моменты:
Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.
-
- Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
- Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).
Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот
Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.
Достоинства и недостатки
Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.
Самые толстые стальные ламели для гаражных рольставен
Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.
Автоматика для распашных ворот
Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.
Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения
На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.
Конструкция имеет неоспоримые преимущества:
- открываются наружу и внутрь;
- устанавливаются даже в ограниченном пространстве;
- бюджетный вариант.
Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.
Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.
Типы приводов:
- рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
- линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)
Тип механизма:
- электромеханический (с червячным редуктором и электродвигателем);
- гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).
Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.
Сроки поставки и гарантия
Самые короткие сроки поставки, как это не странно будут у
Hormann Renomatic 42, поскольку они всегда на складе в 23
размерах и 6 цветах. Учитывая, что можно подрезать складские
ворота в представительстве, с сохранением гарантии, мы с
большой долей вероятности можем предложить Вам
немецкие ворота по отличной цене. У Алютеха складская
программа поскромнее, 16 типоразмеров в коричневом
цвете RAL8017, и три типоразмера в цвете Темный дуб. У
Дорхана ворота со склада представлены в 13 размерах и 4
цветах, но забрать их на следующий день, как у Алютеха или
Херманна не получиться, нужно подождать 3-4 дня, пока их
скомплектуют. Это все касается т.н. ворот по акции. А под
заказ у Херманн сроки от месяца до двух. У Алютеха
большинство ворот приезжает в среднем за 10 дней,
исключение панель филенка, ее придется ждать целый месяц.
У Дорхана все ворота, включая филенку будут готовы в течении
7 дней.
Ворота по акции,
на складе Hormann в Подмосковье
Сроки заказа
Hormann
LPU67 Thermo
35
дней
Hormann
LPU42
30
дней
Hormann
Renomatic 42
1*
день
Алютех
Trend
1*
день
Алютех
Prestige
10
дней
Дорхан
RSD02
7
дней
*На ворота из наличия
Самая большая гарантия на хермановскую акцию Renomatic 42, целых 10 лет, причем и на ворота и на
автоматику. На все остальные серии немецкий производитель дает 5 лет гарантии на все. У Алютеха и
Дорхана стандартные 2 года на ворота и 3 года на приводы.Следует помнить, что первый год гарантии дилер,
который устанавливал Вам ворота (надеемся, что это будем мы), бесплатно выезжает к вам на объект и
устраняет все неисправности. А вот далее гарантию выполняет завод-изготовитель, и выезд мастера будет
платным.
Гарантийные сроки на ворота и автоматику*
Hormann
LPU67 Thermo
5
лет
Hormann
LPU42
5
лет
Hormann
Renomatic 42
10
лет
Алютех
Trend
2
года
Алютех
Prestige
2
года
Дорхан
RSD02
2
года
*У Алютех и Дорхан, гарантия на автоматику 3 года
Заключение по теме
Итак, нами разобраны все гаражные ворота, которые сегодня предлагают производители. Как видите, у всех у них есть свои преимущества и недостатки. Но главное требование ко всем конструкциям – высокая взломостойкость. К сожалению, ни рулонные, ни секционные модели этим похвастаться не могут. Хотя именно они удобнее всего в эксплуатации. Поэтому ставить их на гаражи, которые не охраняются, не стоит.
Оптимально в таких случаях распашные конструкции. Они прошли проверку временем, себя зарекомендовали только с положительной стороны. К тому же установить в них калитку – не проблема, не займет много средств и времени.
Краткие выводы
Несмотря на то, что и бытовые и промышленные ворота объединяет общая цель, они конструктивно разнятся между собой
Делая выбор в пользу той или иной серии, необходимо акцентировать внимание именно на этих различиях – это гарантирует надежную работу секционных ворот на протяжении всего срока их эксплуатации
Более 20-ти лет компания «Ryterna» занимается производством гаражных секционных ворот бытовой и промышленной серии, помогает сделать правильный выбор, строго учитывая пожелания заказчиков.
Всегда нужно действовать рационально и если Ваше помещение все таки подходит под описание промышленного объекта – устанавливайте соответствующие ворота. Для получения консультации от ведущего инженера компании звоните по номеру: (044) 502-47-21.
