Как выбрать и установить источник питания для светодиодной ленты

Необходимые материалы и инструменты.

Для того, чтобы собрать самодельный драйвер, потребуются:

  • Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, т.к. обычное медное жало довольно быстро окисляется, и его приходится чистить.
  • Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.
  • Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Бессвинцовые припои менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.
  • Небольшие плоскогубцы для сгибания выводов.
  • Кусачки или бокорезы для обкусывания длинных концов выводов и проводов.
  • Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0.35 до 1 мм2.
  • Мультиметр для контроля напряжения в узловых точках.
  • Изолента или термоусадочная трубка.
  • Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60×40 мм.

Макетная плата из текстолита для быстрого монтажа.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

  • с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
  • свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

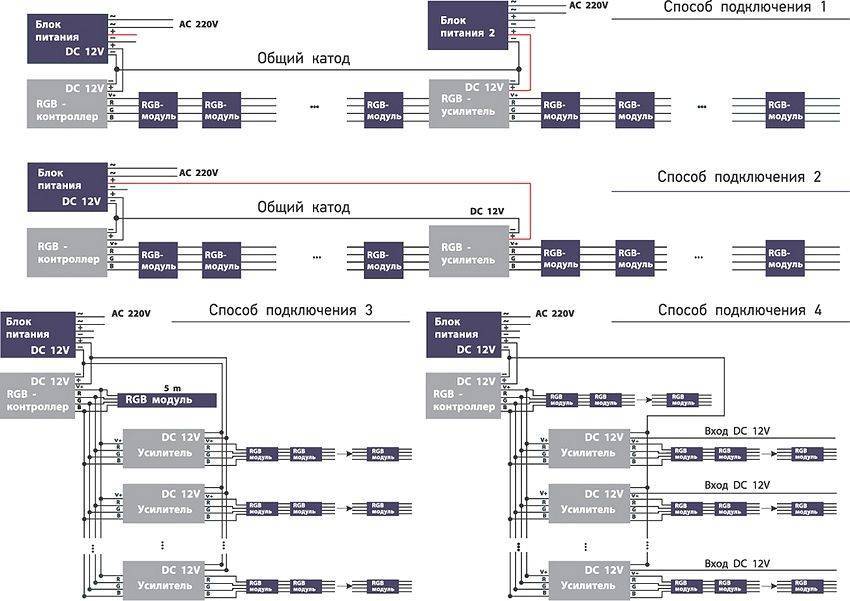

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Основные критерии выбора

Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:

  • значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору,
  • показатель мощности устройства – рассчитывается по специальной формуле,
  • уровень защиты,
  • наличие дополнительных функций.

Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.

Метод преобразования

Принцип работы импульсного блока питания

По способу преобразования блоки питания можно разделить на 3 основных типа:

  • линейные,
  • бестрансформаторные,
  • импульсные.

Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.

Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.

Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.

Охлаждение

В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:

  • Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
  • Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.

Исполнение

Компактный блок питания для светодиодной ленты

По типу исполнения блоки питания разделяются на такие конструкции:

  • Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
  • Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
  • Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.

Выходное напряжение

Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.

Мощность

Потребление светодиодов

В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.

Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.

Дополнительные функции

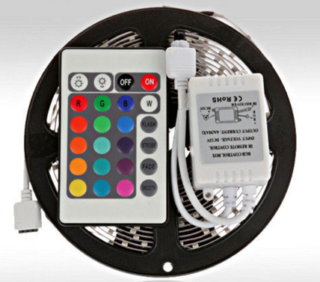

Блок питания с пультом управления

Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:

  • могут быть тривиальными и исключительно обеспечивать питание,
  • более функциональные модели обладают встроенным диммером,
  • отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.

Как выбрать светодиодную ленту

При выборе светодиодной ленты стоит обратить внимание на следующие параметры:

  1. Цветность (одноцветная «белая», цветная, RGB);
  2. Яркость и мощность;
  3. Тип источника питания;
  4. Наличие защиты.

Цветность светодиодной ленты – один из важнейших параметров, которые определяют сферу применения устройства. Различают «белые», цветные и RGB-ленты. Первые светят подобно обычной лампе и поэтому подходят для создания основного освещения в комнате – либо акцентного в шкафу, на кухне и так далее.

Цветные светодиодные ленты окрашены в соответствующий цвет и только им и светят. Так, на рынке можно встретить красные, синие, жёлтые, зелёные устройства. В принципе, ассортимент цветных светодиодных лент не ограничивается ничем, кроме фантазии производителей или продавцов. Такие устройства также подходят для создания основного или акцентного освещения.

RGB-ленты оснащаются светодиодами трёх цветов – красного, зелёного и синего. Контроллер таких устройств позволяет регулировать интенсивность свечения каждого из них. Благодаря этому RGB-ленты могут светиться абсолютно любым цветом и оттенком (в лучших моделях поддерживается до 16 миллионов оттенков), в том числе динамично меняя его в процессе работы.

RGB-ленты в основном используются для создания акцентного освещения и в декоративных целях. Однако с точки зрения яркости они практически ни в чём не уступают одноцветным аналогам, так что подойдут и для основного освещения.

Яркость и мощность светодиодных лент напрямую зависят от используемых светодиодов, а также их количества. Тем не менее, эти два параметра определяют сферу применения устройства. Так, светодиодные ленты с мощностью до 10 Вт/м подходят только для локального или акцентного освещения – например, подсветки шкафа или рабочего стола на кухне. Для основного освещения желательно использовать устройства с мощностью от 14 Вт/м – только они обеспечивают достаточную яркость.

Тип источника питания определяет простоту подключения устройства. Абсолютное большинство светодиодных лент работают от 12 Вольт. И найти подходящий блок питания для них труда не составит.

Если же выбранная светодиодная лента требует 5 Вольт или какое-то более экзотическое напряжение, то стоит присмотреть какую-то другую модель.

При выборе светодиодной ленты стоит обратить внимание на потребляемую мощность на метр. Затем умножить её на длину ленты – и вы получите необходимую мощность блока питания.

Предположим, вы выбрали ленту светодиодов SMD 5050 с 120 диодами на метр

Её потребляемая мощность – 25 Вт на метр, потребляемое напряжение – 12 Вольт. Длина ленты – 5 метров. Соответственно, вам потребуется блок питания 25 Вт × 5 м = 125 Вт.

Предположим, вы выбрали ленту светодиодов SMD 5050 с 120 диодами на метр. Её потребляемая мощность – 25 Вт на метр, потребляемое напряжение – 12 Вольт. Длина ленты – 5 метров. Соответственно, вам потребуется блок питания 25 Вт × 5 м = 125 Вт.

Наличие защиты очень важно для светодиодных лент, использующихся в качестве акцентного освещения или на улице. Так, если планируется установить устройство под кухонной стойкой для декоративности или повесить на балконе – желательно выбирать модели с влагозащитой IP65 или даже IP67. Такие светодиодные ленты не боятся попадания воды.

Такие светодиодные ленты не боятся попадания воды.

А вот для подсветки шкафа или основного освещения в комнате защита, по сути, и не требуется. Капли воды всё равно не попадут на такую ленту. Так что можно сэкономить.

Типы приборов по способу установки

Для решения различных задач и просто для повышения комфортности современные регуляторы яркости могут монтироваться в разных местах. Кроме того, эта особенность делает их более удобными в управлении.

Диммеры бывают следующими:

  • накладными;
  • встроенными;
  • модульными.

Наиболее простыми при установке являются накладные приборы, которые формой, размерами схожи с обычными выключателями и вполне способны заменить их. Процедура монтажа у них тоже аналогичная, да и принцип управления схож.

Использование радиосигнала позволяет осуществлять управление с любого уголка помещения, здания, а при необходимости и из-за их пределов

Главной особенностью всевозможных встроенных диммеров является то, что они монтируются в распределительную коробку или специально сделанную нишу. О чем и свидетельствует само название этой разновидности.

Модульные устройства предназначены для установки в электрощитках на DIN-рейках. Такая особенность вызвана тем, что они отличаются крупными размерами, высокой мощностью. Что в бытовом плане позволяет их использовать для управления сразу несколькими питающими линиями.

Будущему пользователю следует помнить о том, что современные диммеры, независимо от вида установки, подключаются к цепи или встраиваются в нее между самой светодиодной лентой и ее блоком питания.

То есть другого варианта быть не может, что нужно учитывать для удобства монтажа, управления. А еще нередко встречается деление регуляторов по количеству рабочих каналов, используемому протоколу.

Любой встроенный диммер не отличается высокими эстетическими свойства, но его функциональные возможности не уступят своим накладным аналогам

Но, в большинстве случаев, простому пользователю это малоинтересно, так как конструктивно сложные модели в бытовых условиях, небольших коммерческих и офисных помещениях используются редко из-за своей немалой стоимости.

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

Это интересно: Красивая соляная лампа своими руками — разбираемся подробно

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.


Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища

Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах)

Рассмотрим, как правильно выбрать блок питания:

  1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

  1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

  1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы

Очень важно не экономить на приспособлении с нужной мощностью

  1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

  1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.


Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.


Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Основные ошибки подключения лент

Ошибка №1 – не правильно выбрана степень защищенности ленты. Например, использование плат со степенью IP20 недопустимо в помещениях с высокой влажностью и на открытых пространствах. При её использовании в банях, ванных комнатах может произойти замыкание и удар током человека.

Ошибка №2 – не верно рассчитана мощность источника питания

Важно соблюдать правило о запасе мощности в 30%. Это позволит в будущем подключить дополнительные участки или заменить их на более мощные

Ошибка №3 – последовательное подключение новых участков. Как уже говорилось выше, каждая новая лента подключается параллельно к источнику питания.

Ошибка №4 – отсутствие теплоотводящих элементов. Ленты с мощностью свыше 14 Вт устанавливаются только на алюминиевый профиль, СДЛ с мощностью от 6 до 14 Вт – на металлический скотч. Они выполняют функцию по передаче тепла от нагрева кристаллов во внешнюю среду.

Некорректное подключение

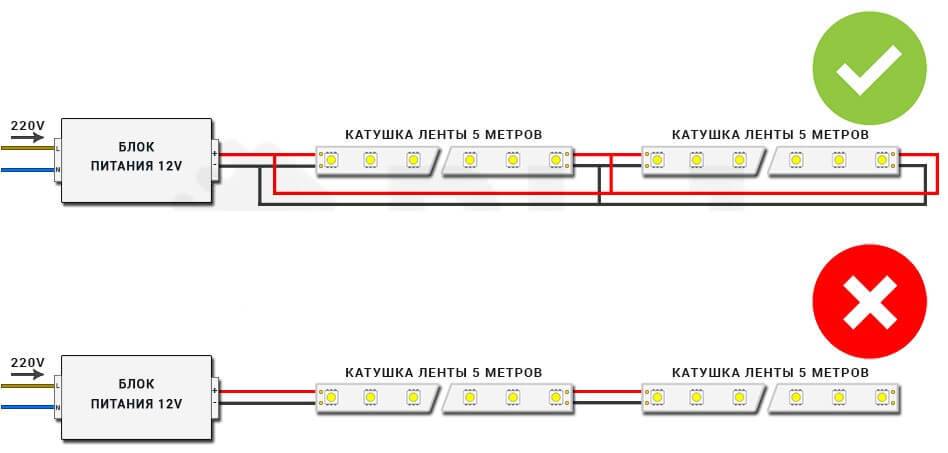

Схема неверного последовательного соединения двух светодиодных участков:

Схема неверного (последовательного) подключения двух лент

Последовательно соединение приводит к неравномерному свечению дорожек и перегреву начала ленты. Поэтому каждый участок длиной более 5 метров подключается параллельно:

Пример параллельного подключения с 1 блоком и двумя

При мощности участка ленты свыше 9,6 В рекомендуется выполнить параллельное соединение с двух сторон участка. Это гарантирует стабильный, равномерный световой поток.

Пример двустороннего подключения участка

Неправильное монтирование (расположение)

При монтаже обратите внимание на внешнюю обстановку. Поблизости (в пределах не менее 0,6 м) не должно быть устройств и факторов, вызывающих дополнительный нагрев элементов (отопительная система, лампы накаливания, кухонные нагревательные приборы, солнечные лучи и т.д.)

Оптимальная рабочая температура +40 С.

Путь прокладки СДЛ должен быть очищен от лишних предметов. В процессе эксплуатации плата не должна касаться дополнительных предметов, иметь не естественные углы или загибы (если они не выполнены пайкой или коннектором).

Расчет мощности

При осуществлении покупки, необходимо ориентироваться на особенности и параметры светодиодной ленты, для которой будет задействован выбираемый блок питания.

Основными факторами, оказывающими влияние на выбор, являются:

  1. Необходимая мощность.
  2. Номинальное напряжение.

При этом, различным лентам требуется разное количество напряжения, которое они потребляют, этот показатель напрямую зависит от числа вмонтированных в них диодов. Для того, чтобы унифицировать соответствующий расчет и сделать его проще, традиционно берется принятое значение номинальной мощности метровой ленты.

Чтобы источник питания был выбран правильно с учетом параметров самого аксессуара, необходимо перемножить между собой названное номинальное значение и общую протяженность ленты в метрах.

Для наглядности можно рассмотреть пример с расчетом мощности на любой светодиодной ленте.

Предположим, что в наличии имеется аксессуар со следующими характеристиками:

  1. 40 вмонтированных на каждый ее метр диодов.
  2. Реализация осуществляется только 5-метровыми бобинами.
  3. Значение рабочего напряжения равняется стандартному показателю, то есть 12 В.

Номинальное значение мощности для указанной разновидности равно значению 4,8 Вт/м. Методом простого расчета можем получить мощность всего устройства: 4,8 х 5 = 24 Вт.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Как сделать подсветку из светодиодной ленты своими руками

Чтобы произвести самостоятельный монтаж подсветки, потребуются следующие инструменты: рулетка, паяльник, ножницы, саморезы, провода. Перед тем как установить светодиодную ленту, необходимо сделать замер длины поверхности, чтобы правильно рассчитать необходимое количество ленты и расходных материалов.

Крепление разрезанных отрезков ленты друг к другу можно произвести двумя способами: с помощью пайки концов ленты или посредством соединительных коннекторов. Если монтируемый отрезок подсветки длинный, рекомендуется использовать схему параллельного питания: когда от преобразователя идет кабель, к которому подсоединяется лента. В этом случае интенсивность свечения будет одинаковой по всей длине подсветки.

Принципиальная схема подключения светодиодной RGB-ленты

Монтаж начинают с крепления своими руками профиля для светодиодной ленты. Для этого в его основании предварительно сверлят отверстия, через которые профиль фиксируют к поверхности с помощью саморезов. Затем, к боковой или нижней поверхности профиля крепится лента (стороной, на которую нанесена клейкая основа). Провода и блок питания скрывают в нишах или элементах интерьера, а индикатор (ИК) оставляют видимым.

Существуют различные варианты изготовления светильников из светодиодной ленты своими руками. Самый простой способ – смастерить горизонтальную модель для подсветки в кухне зоны столешницы, где обычно нарезаются продукты. Для изготовления потребуется алюминиевый уголок с проделанными отверстиями и отрезок ленты соответствующей длины. Если для подсветки профиль не используется, перед тем как установить светодиодную ленту на кухне, поверхность тщательно обезжиривают.

Зная принцип работы светодиодной ленты, и используя ее гибкость, можно конструировать светильники различных форм на любой поверхности. Они усилят световую гамму освещения и придадут особый эффект дизайну всего помещения или отдельных элементов. Кроме того, от изделий, созданных своими руками, всегда веет теплом и уютом.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
