Вентиляторы для вытяжки в ванной комнате: отличия и устройства

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

• высокий КПД — за 1 час очищается 100 кубометров;
• простота монтажа — в поверхность стены;
• функционируют без системы воздухоотводов;
• подходят для коммуникаций с низким давлением;
• эффективны в условиях переменных нагрузок;
• компактные размеры.

Минусы:

• минимальный напор;
• риски нарушения циркуляции воздуха при монтаже;
• громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

• загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
• загнутые назад — удобная регулировка скорости и хороший КПД;
• «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

• экономия до 20 % электроэнергии;
• исключение перегрузки электросети;
• обработка 1 м3 загрязненного воздуха за 1 сек;
• стойкость к коррозии;
• наличие реле защиты и регулятора скорости;
• подключение к сети с напряжением 220-240 В;
• простота установки и обслуживания;
• минимальный уровень шума;
• почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

• надежность жестких и полужестких воздухоотводов;
• установка в центре коммуникации или перед воздухозаборника;
• работают в помещениях повышенной загрязненности;
• выдерживают постоянные перепады температуры.

Минусы:

• маленькая энергоэффективность;
• риски взрыва двигателя при колебаниях напряжения;
• необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

• регулярный приток свежего воздуха;
• сохранение нормальной влажности;
• отведение специфичных запахов и влаги;
• предотвращение появления плесени;
• устранение запахов канализации.

Минусы:

• необходимость утепления в зимнее время;
• сложность монтажных работ.

Как выбрать вытяжной вентилятор для ванной комнаты?

Для того, чтобы правильно выбрать вытяжной вентилятор в ванную, нужно определить следующие характеристики:

1. Объем помещения, который легко рассчитать, умножив длину и ширину помещения, на высоту потолка. Например, длина и ширина равняются 3 метрам, а высота потолка — 2,5 метра: 3м х 3м х 2,5м, получаем объем в 22,5 метра.

2. Дальше нужно определить, вентилятор какой мощности нужен, чтобы показать максимально эффективные результаты. Для этого нужно умножить объем помещения на кратность воздухообмена в помещении. Если объем легко вычислить без излишних инструментов, то воздухообмен рассчитать самому, без наличия соответствующих приборов будет немного сложней. Облегчить задачу можно, воспользовавшись табличкой со средними показателями для комнат.

Таблица кратности воздухообмена для бытовых помещений:

Для примера возьмем средний результат для ванной комнаты, который будет равняться 8 м3/ч на 1 м2: 22,5 м3 х 8 м3/ч = 180 м3/час. Мощность вытяжного вентилятора может быть больше, но ни в коем случае меньше.

Если в квартире проживает несколько человек стоит задуматься о покупке вытяжки для ванной с возможностью регулировки мощности. Это позволит сэкономить энергию и максимально оптимизировать работу устройства.

Виды вытяжных вентиляторов

Несмотря на огромное разнообразие устройств на рынке, условно их можно разделить на 4 вида:

• осевые — наиболее распространенный вид из-за своей универсальности как в плане дизайна, так и в плане цены;
• канальные — устанавливаются внутри канала, а снаружи возможно установить декоративную панель, которая будет максимально подходить под дизайн ванной комнаты;
• центробежные — целесообразно устанавливать в нестандартных, крупных помещениях ванной комнаты, так как при недостаточной мощности одного устройства, возможно объединить несколько механизмов в единую цепочку.

Установка вытяжки в ванной

Сам процесс установки вытяжного вентилятора не требует особых знаний в электрике и может проводиться даже после окончания ремонтных работ в помещении. Следует заранее измерить диаметр вытяжного отверстия (100 мм, 125 мм или 150 мм) и соблюдать все меры безопасности при работах с электрооборудованием. Это значит, что нужно полностью отключить напряжение в сети и использовать инструмент с изоляцией.

Пошаговая инструкция для осевых вентиляторов:

1. Для начала нужно снять лицевую крышку агрегата и нанести на его тыльную сторону либо силикон, либо монтажный клей.

2. Устанавливаем вентилятор в отверстие и плотно прижимаем его.

3. Подключаем устройство к сети с помощью заранее проложенной проводки и размещенных выключателей. Если вы хотите сэкономить электроэнергию и избавиться от лишних выключателей, а функций автоматического включения нет, возможно подключить вытяжку к выключателю света в ванной, используя следующую схему:

4. С помощью саморезов или идущих в комплекте болтов закрепляем лицевую панель. Установка окончена.

«DiCiTi CYCLONE-EBM 100»

DiCiTi CYCLONE-EBM 100

3. «DiCiTi CYCLONE-EBM 100» При относительно низкой цене, этот вентилятор обладает большой мощностью, сильной производительностью. За час он прогоняет 265 м³ воздушных масс, при этом удаляет пыль, частицы пара, запахи. Корпус пластиковый, влагозащищенный, качество сборки на твердую «пятерку».

Преимущества

• Сильная машина, подходит для санузлов с солидной площадью
• Можно устанавливать в банях и саунах
• Хорошая износостойкость

Недостатки:

• Работает громко, уровень шума равен 52 Дб (параметр превышает пределы комфортных ощущений)
• Достаточно крупный аппарат

Как выбрать вентилятор

При выборе вентилятора необходимо учесть ряд технических характеристик: производительность, безопасность, уровень шума. Эти показатели, в обязательном порядке, должны быть указаны в паспорте устройства.

Важный момент: Когда вентилятор выключен, то он своим корпусом закрывает практически всё отверстие канала вентиляции и это плохо! Таким образом ваша ванная комната практически не проветривается. Выход — ставить дополнительную или двойную решетку вентиляции.

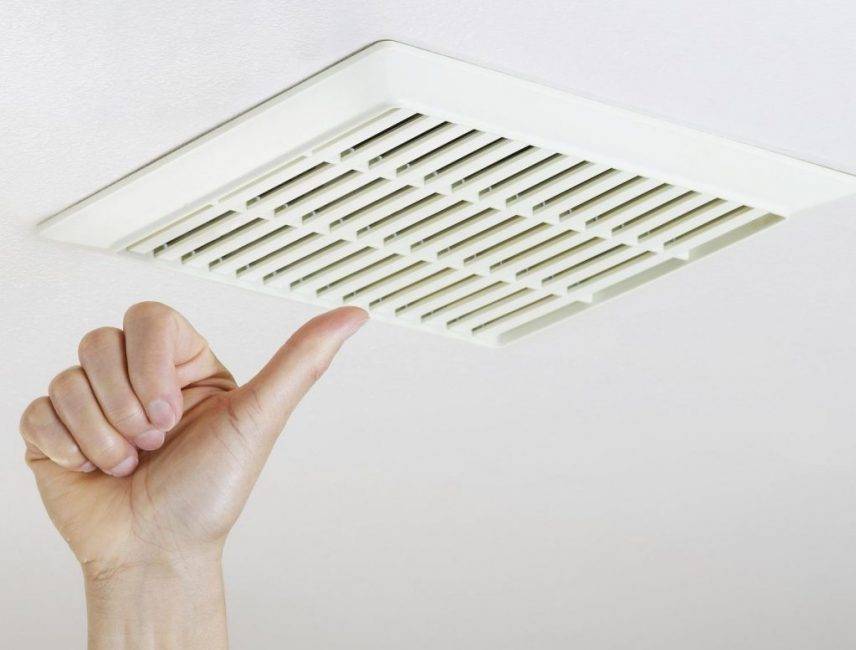

Двойные решетки — оптимальный выбор для ванной и кухни

• Производительность вентилятора – объем воздуха, который будет перемещен за определенный промежуток времени. Для любого помещения этот показатель рассчитывается по простой формуле: объем помещения умножают на кратность воздухообмена, этот показатель задан строительными нормами. Для санузлов, которыми пользуются 1-3 человека – 6, более 3 человек – 8. Полученная цифра указывает, при какой производительности вентилятора весь воздух в помещении будет заменен свежим в течение часа. Производительность бытовых вентиляторов для туалетов и ванных комнат, обычно, составляет 90-100 м3/час. • Уровень шума. Работа вентилятора всегда сопровождается шумом механической и аэродинамической природы, который не должен превышать 35-40 дБ. Если внутреннюю поверхность воздуховода облицевать звукоизолирующим материалом или установить в систему вентиляции шумоглушитель, показатель можно снизить. Также можно приобрести бесшумный вентилятор для ванной, который, правда, немного дороже.

Бесшумные вентиляторы для ванной

• Безопасность. Как и любой другой электрический прибор, вентилятор подвержен короткому замыканию, особенно в ванной, где уровень влаги в воздухе достаточно высокий, поэтому лучше отдать предпочтение устройствам с высоким уровнем защиты от брызг.

Принудительная вентиляция в туалете, если он не совмещен с ванной, вопрос исключительно эстетического характера. Для маленького помещения будет достаточно вентилятора с самой низкой производительностью. Не лишним будет обратный клапан для канальной системы вентиляции. А высокий уровень шума в данном случае некоторые считают совсем не лишним, хотя при желании можно установить и бесшумный энергосберегающий вентилятор для ванной.

Связаны ли шумность и производительность?

Нередко можно услышать мнение, что бесшумные вентиляторы менее эффективны, чем те, которые издают больше шума. Это не соответствует действительности. Уровень шума при работе прибора зависит от материалов, из которых изготовлены детали, а также от наличия специального шумоизоляционного покрытия.

Шум возникает от вращения лопастей. Движение воздуха по вентканалу тоже сопровождается звуками. В конструкции бесшумных моделей предусмотрены виброгасящие элементы. Именно они снижают уровень шума, но при этом никак не сказываются на производительности приборов.

Если выбрать для ванной бесшумный вентилятор с обратным клапаном, это решит все задачи одновременно. В помещении будет комфортный микроклимат, из вентиляционной шахты не будут поступать частицы пыли, влага, запахи, а сам прибор будет издавать шум 30-33 дБ. Человеческое ухо улавливает звуки такой громкости, но они не раздражают и не привлекают особого внимания.

Отличный выбор – осевая или центробежная модель от Soler&Palau, Elicent, Maico или другой торговой марки с хорошей репутацией. Дополнительно снизить уровень шума поможет и правильная установка прибора. Чем плотнее он будет прикреплен к стене, тем меньше станет вибрировать при работе, а значит, гудение будет практически неслышным.

Жалюзи на вентиляторах красиво выглядят, позволяют регулировать воздухообмен. Но у них есть и недостатки. Жалюзи быстро покрываются пылью, а при отключении электроэнергии прекращается и вентиляция

Классификация вентиляторов по принципу работы

Бытовые вентиляторы еще классифицируют по принципу работы. Различают три вида агрегатов:

• осевые;
• диаметральные;
• радиальные.

В вытяжном осевом вентиляторе, устанавливаемом  в ванной комнате, имеется рабочее колесо, на котором консольно закреплены лопасти. За движение колеса отвечает электродвигатель. Во время движения рабочего колеса происходит захват воздуха лопастями и принудительное его продвижение в сторону вентиляционного канала. Чтобы воздух из шахты не проникал в ванную комнату вместе с нежелательными насекомыми и пылью, приобретайте модели с обратным клапаном. Не все осевые вентиляторы имеют данную опцию. Учтите этот факт при выборе модели для своей ванной.

Обратные клапаны вытяжных вентиляторов способны пропускать воздух лишь в одну сторону, поэтому в квартирах многоэтажек они незаменимы

Установка осевого вытяжного вентилятора в ванной комнате не занимает много времени. Всего пару часов придется повозиться с прибором, чтобы модернизировать систему вентиляции в санузле.

Радиальные вентиляторы работают совсем по-иному. Перемещение воздуха происходит под действием центробежной силы, которая создается при вращении рабочего колеса с лопастями. Наклон лопастей можно изменять, снижая тем самым уровень шума прибора, а также потребление электроэнергии.

Существуют еще вентиляторы с дополнительными функциями:

• Модели с таймером выключения позволяют оптимизировать работу вытяжного оборудования, а также экономить электроэнергию. Ведь вентилятор может работать некоторое время после выключения света в ванной комнате.
• Модели, оборудованные датчиком влажности, называют «умными» или «интеллектуальными» вентиляторами. Такое название они получили за способность поддерживать заданный параметр влажности в комнате в течение всего периода эксплуатации санузла.
• Модели с часами, расположенными на лицевой панели оборудования, не дадут забыть о времени в момент наслаждения водными процедурами.
• Модели со встроенной подсветкой выполняют две роли одновременно. В качестве источника света выступает светодиодная лампа, установленная под декоративной панелью, выполненной из нержавеющей стали.

4 CATA E-100 G

Следующая в рейтинге стильная модель испанского бренда CATA E-100 G. Изюминка дизайна – съемная фронтальная панель из матового стекла, варианты белого и серого цвета. С одной стороны, это красиво, с другой – функционально, позволяет использовать прибор в любых помещениях.

Техническая особенность серии и данной модели в креплении двигателя на резиновых вибровставках. Такая конструкция гасит вибрации, позволяет монтировать модель в реечный потолок. CATA E-100 G предназначен для настенного и потолочного монтажа.

Прибор имеет неплохую производительность очистки воздуха 115 м³/час, экономичную потребляемую мощность 8 Вт. Отличается высоким уровнем влагозащиты. Наличие обратного клапана защищает от посторонних запахов из вентиляционного канала.

Владельцы прибора отмечают качество сборки и деталей устройства, уровень шума оценивают как средний.

Плюсы:

• Эффективность работы.
• Стильный дизайн.
• Экономичная потребляемая мощность.
• Высокий уровень защиты от влаги.
• Обратный клапан.
• Потолочный монтаж.

Минусы:

Средний уровень шума.

Вентилятор CATA E-100 G

Как правильно подобрать диаметр вентилятора

Перед покупкой прибора, требуется определить наиболее подходящую модель. Выбор зависит от формы канала. Изделие должно полностью соответствовать его форме. Другим важным показателем является система управления. Она может иметь несколько видов:

• ручная;
• автоматическая.

Под ручной системой подразумевается включение прибора совместно со светом. Чтобы проводить автоматическую регулировку, используется пульт дистанционного управления.

В последних моделях канальных вентиляторов, вытяжного типа, существует возможность настройки его скорости вращения.

Климатическая техника

6 Blauberg Quatro 100

Шестым становится накладной вентилятор Brauberg Quatro 100. Технические характеристики позволяют продуктивно использовать его при работе от сети 127 В или 220 В.

Благодаря бесшумной крыльчатке и простому обслуживанию, список помещений, где может применяться устройство значительно расширяется. Это — жилые дома, офисы, подсобки, магазины, рестораны, детские сады и учреждения здравоохранения.

Лаконичный корпус с металлизированным покрытием гарантирует сохранность привлекательного вида и устойчивость к механическим повреждениям. Имеется защита от влаги. Не удивительно, что производитель установил повышенный гарантийный срок — 5 лет. На выбор покупателю предоставляются различные варианты расцветки.

Двойной класс изоляции гарантирует защиту от электрического тока. Лопасти вентилятора совершают 2300 оборотов в минуту, что довольно хороший показатель. Воздухообмен составляет 88 м3 в час.

Вентилятор можно установить в отверстие 100 мм — на потолок, либо стену.

Покупатели высоко оценили продуманный дизайн, легкий монтаж и возможность использования в разных помещениях. Опрошенные пожаловались, разве что, на качество настенных креплений.

Плюсы:

• Стильный.
• Разные цвета.
• Повышенная гарантия.
• Защита от влаги.
• Практически бесшумный.

Минусы:

• Слабая тяга.
• Настенные крепления не лучшего качества.

Blauberg Quatro 100

Зачем в ванной нужен вентилятор

Для начала определимся, зачем вообще нужен этот аппарат:

1. Он выполняет функцию проветривания комнаты
2. Обеспечивает приток свежего воздуха
3. Поддерживает оптимальный уровень влажности
4. Помогает регулировать температуру, влажность, давление – благодаря этому продлевается срок службы отделочных материалов
5. Некоторые модели оснащены «умными» опциями – регулировка скорости, направленности воздушного потока. Эти функции обеспечивают хозяевам дополнительный комфорт
6. Аппараты, которые используют в промышленных сферах, а также устанавливают в больших банях или саунах дополнительно выполняют ряд функций: дымоотведение, пароотведение и др
7. Устройство выводит пыль, которой могли бы дышать домочадцы

Аккуратная решетка не испортит интерьер комнаты

Обратите внимание, вентилятор не фильтрует воздух, для этой цели нужно покупать отдельный очиститель.

Лучшие пылесосы с мешком: ТОП-12 самых продаваемых моделей с наибольшим числом положительных отзывов

Как выбрать вытяжной вентилятор для ванной

Основные технические характеристики, которыми руководствуются при выборе вентилятора для ванной: мощность, производительность, воздухообмен и уровень шума. Учитывают также соотношение качества, функционала и стоимости устройства.

Производительность

Этот показатель зависит от двух факторов: объема помещения и количества смен воздуха в единицу времени (за 1 час). Производительность электровентилятора рассчитывается как произведение этих цифр. Объем помещения рассчитывают, умножив его площадь на высоту, округлив полученный результат в большую сторону. Кратность обмена воздуха, в соответствии со строительными нормами, колеблется от 6 до 8. Если ванной комнатой пользуются от 1 до 3 человек, кратность берется равной 6, если больше — то 8. Специалисты советуют выбирать вентилятор таким образом, чтобы производительность, заявленная компанией-производителем, была несколько больше расчетной. В среднем часовая производительность составляет от 95 до 100 м3.

Уровень шума

При работе вентиляционного устройства возникает шум двух видов:

• аэродинамический;
• механический.

Последний проникает в помещение, распространяясь по воздуховоду. Источником аэродинамического шума является вибрация конструкционных элементов: самого воздуховода и стенок защитного кожуха. Если уровень шума превышает 35 дБ, он оказывает раздражающее действие. Поэтому выбирать вентилятор нужно так, чтобы уровень шума не превышал 30 дБ. Если вы планируете включать устройство в ночное время, то шум не должен быть более 25 дБ. Решить проблему можно, используя при обустройстве ванной комнаты звукоизоляторы.

Безопасность

Еще один важный фактор при выборе — степень защищенности прибора от влаги. Попадание воды на незащищенные комплектующие чревато коротким замыканием и возгоранием проводки. Чтобы избежать этого, необходимо искать именно вентиляторы, предназначенные для ванных (это можно понять по соответствующей маркировке). Кроме того, самое распространенное рабочее напряжение безопасных вентиляторов — 24 В. Даже при коротком замыкании жизнь человека, находящегося в этот момент в ванной, будет вне опасности.

Функционал

Если вы все еще не определились, какую марку электровентилятора нужно приобрести, обратите внимание на функционал устройства. Различают 2 типа вытяжек для ванной: стандартные и автоматизированные. Принцип работы стандартных устройств предельно простой: вытяжка начинает работать одновременно с включением света

Это удобно, но не слишком практично. Такой вентилятор не успевает удалить всю влагу за малый промежуток времени

Принцип работы стандартных устройств предельно простой: вытяжка начинает работать одновременно с включением света. Это удобно, но не слишком практично. Такой вентилятор не успевает удалить всю влагу за малый промежуток времени.

Автоматизированные устройства более функциональны. При этом, они более совершенны, поскольку оснащены специальными таймерами. Вытяжка продолжает работать около получаса после того, как купающийся выходит из ванной, затем отключается. Если прибор оснащен датчиком влажности, он автоматически включится, если ее уровень превышает заданный предел. Отключение происходит через заданный временной промежуток.

Способ установки

Различают встраиваемые, накладные и потолочные устройства. Особенно востребован встраиваемый вариант. Такие устройства малозаметны, функциональны и легко встраиваются в вентиляционный канал.

Диаметр

Его величина колеблется от 80 до 200 мм. Диаметр стандартных воздухообменников кратен 20. Желательно выбирать устройство меньшего диаметра, чтобы не пришлось разбивать стену. Нужно выбрать гофру подходящего размера, разместить в ней вентилятор, а оставшуюся пустоту залить строительной пеной.

Тип вентилятора

Осевые электровентиляторы (с циркуляцией воздуха вдоль оси) больше подходят для бытового применения. Приборы центробежного типа более мощные и предназначены для производственных помещений.
