Настройка сигнализации
Первая зона – это зона контроля входной двери, поэтому к ней подключаем геркон. Первое реле – это управление маяком, и мы к нему подключаем красный и зелёный светодиод. Маяк – это сигнальные лампочки, с помощью которых можно узнать о состоянии сигнализации. Обычно ставится одна лампа, но можно поставить и две. Чтобы первое реле работало как маяк устанавливаем соответствующие настройки в приложении одним кликом. Третье реле будет включать освещение или сирену, и для имитации срабатывания охраны у нас будет загораться большая лампа.
Для активации третьего реле на включения сирены, надо включить его в настройках одним кликом. Получаем уведомление об активации сирены. И наконец нам надо активировать тип активности зоны. Все доступные варианты описаны. Для охраны нужен профиль 1, то есть при активации зоны будет срабатывать сирена. Его и выбираем.
При желании можно добавить текст срабатывании зоны, например, «Открыта входная дверь». Отправляем сообщение с новыми установками. После получения отчёта сигнализация готова к работе.
Область применения
Теперь касательно того, как и где применяются герконы. И хотя датчики Холла почти что везде вытеснили их ввиду лучших характеристик, остались области, где их использование вполне оправдано:
- Синтезаторы и промышленное оборудование. Благодаря конструктивным особенностям полностью исключается появление искры. Это делает незаменимым их использование на том производстве, где есть высокая вероятность взрыва и работа с горючими жидкостями.
- Бытовые счетчики. Решение относительно надежное, дешевое и проверенное временем. Нет никакой необходимости его замены.
- Системы охраны и положения. Благодаря молниеносной реакции, и как следствие замыканию, герконы попросту в них незаменимы.
- Работающее под водой оборудование. Та герметичность, что обеспечивает конструкция, позволяет использовать их под водой. Причем это достаточно надежно даже под давлением.
- Телекоммуникационные системы и медицинское оборудование. Благодаря универсальности и стабильности они не заменимы в тех устройствах, где нужна продолжительная работа.
- Механизмы защиты. Здесь речь идет о тех системах, что защищают от перегрузок или короткого замыкания при высоковольтных нагрузках.
Стоит также отметить, что в системах безопасности всегда используют аппаратные приспособление из геркона и магнита для индикации открытия и закрытия дверей. Есть еще решения реле с датчиками и обмоткой, что реализует себя в случаях, когда нужна компактность, влагостойкость и отсутствие подвижных элементов.
Автоэлектрик.Автосигнализация своими руками
Автосигнализация сделана для отечественного легкового автомобиля. Она реагирует на контактные датчики, в качестве которых используются имеющиеся в автомобиле дверные выключатели внутрисалонного освещения. При открывании двери звуковой сигнал автомобиля начинает издавать короткие гудки. Это продолжается 19,5 секунд, плюс то время, в течение которого дверь автомобиля остается открытой. Чтобы поставить машину на охрану нужно перед выходом из салона включить питание сигнализации с помощью потайного выключателя, спрятанного в салоне. При этом, индикаторный светодиод загорается зеленым светом. Пока светодиод зеленый сигнализация не реагирует на датчики. Время в течение которого сигнализация находится в таком состоянии составляет не менее 19,5 секунд, но может быть очень долгим, если вы откроете одну из дверей. В этом случае отсчет 19,5 секунд начнется только после закрывания всех дверей. Таким образом, вы можете неспешно выйти из машины, выгрузить весь багаж, и т.д. И только спустя 19,5 секунд после закрывания всех дверей система станет на охрану. Это будет подтверждено покраснением индикаторного светодиода.
Особенности конструкции
Герконовый датчик надежно защищен стеклянной колбой, поэтому может использоваться во влажных помещениях
По конструкции датчики размыкания дверей делятся на элементы с сухими переключающими контактами и ртутные образцы. Первые – простейшие устройства, характеризующиеся наличием «дребезга». Этот термин означает паразитные вибрации, проявляющиеся при замыкании и размыкании. При их наличии единичное срабатывание контакта приводит к серии беспорядочных переключений, что нарушает работу электронных схем.
Вторая разновидность характеризуется тем, что внутрь герметичной колбы помещается капля ртути. Она надежно смачивает контакты, устраняя дребезг и снижая их переходное сопротивление.
Характеристики датчика открытия окна
Цена проводного или беспроводного датчика открытия окна, в первую очередь определяется его техническими характеристиками.
Вот их примерный список:
- Диапазон частот, используемых для передачи сигнала (для беспроводных датчиков открытия окна).
- Длина и прочность соединительного кабеля (для проводных датчиков).
- Скорость срабатывания.
- Средства управления датчиком, постановкой и снятием с охраны. Могут использоваться ДУ брелоки, СМС команды с мобильного телефона, приложение на смартфоне.
- Громкость сирены в дБ (при её наличии).
- Интерфейсы для подключения к системам домашней сигнализации.
- Степень защиты корпуса от взлома, механических повреждений.
- Температурный режим. Предельно низкая и предельно высокая температура указывается в градусах Цельсия.
- Параметры электропитания, мощность батареи, потребляемый ток, напряжение.
- Время работы датчика при питании от аккумулятора, без необходимости подзарядки от электросети и замены батареек
- Максимальная относительная влажность. Указывается в процентах.
- Вес устройства. Указывается в граммах без упаковки.
- Габариты: длина, ширина, высота.
Следует сравнить характеристиками с текущими требованиями безопасности на объекте, чтобы выбрать и купить датчик открытия окна с хорошим потенциалом охраны в конкретном случае. Также рекомендуем посмотреть:
| 3G/4G видеонаблюдение 3G/4G видеонаблюдение это система, способная записывать и передавать изображение с одной или нескольких видеокамер по технологии P2P без использования … | Тревожная кнопка для пожилых Тревожная кнопка для пожилых людей – хороший способ оповещения о необходимости помощи пожилому человеку. Нажать на неё гораздо проще и быстрее, … |
- Как выбрать видеорегистратор с датчиком движения и ночным видением?
- Индуктивные датчики, датчики положения
- Как установить датчик движения для включения освещения
- Сигнализация с датчиком движения для охраны помещения
- Как клеить стеклохолст правильно?
- Как правильно подойти к выбору датчика света, описание и классификация
- Схемы подключения магнитного пускателя на 220 в и 380 в + особенности самостоятельного подключения
- Почему кондиционер булькает в нерабочем состоянии при ветре
- Как с помощью болгарки резать металл
- Выбор и применение датчиков угарного газа и дыма
- Освещение лестницы в частном доме: 35 фото
- Как проверить заземление
- Рекомендации по выбору звукового датчика для включения освещения по хлопку
- Датчик сухого хода для насоса
- Скрипит ручка двери: причины проблемы и способы устранения
- Как обновить старую кафельную плитку в ванной комнате
- Преимущества использования удлинителя протока для радиаторов
- Компоненты и устройства умного дома xiaomi
- Уличные камеры видеонаблюдения с wi-fi: особенности и обзор
- Как правильно подключить и использовать зимний комплект для кондиционера
- Фум-лента технические характеристики, как и сколько наматывать на резьбу
- Электрический теплый пол в частном загородном доме: особенности монтажа в деревянном и каркасном доме
- Eurikacosmetics.ru
- Как развести алебастр
- Обзор модельного ряда и видов реле температуры
С этим читают
- Как выбрать видеорегистратор с датчиком движения и ночным видением?
- Индуктивные датчики, датчики положения
- Как установить датчик движения для включения освещения
- Сигнализация с датчиком движения для охраны помещения
- Как клеить стеклохолст правильно?
- Как правильно подойти к выбору датчика света, описание и классификация
- Схемы подключения магнитного пускателя на 220 в и 380 в + особенности самостоятельного подключения
- Почему кондиционер булькает в нерабочем состоянии при ветре
- Как с помощью болгарки резать металл
- Выбор и применение датчиков угарного газа и дыма
Как работают межкомнатные автоматические двери
Автоматические межкомнатные двери устанавливаются на штатное место обыкновенных. Помимо штатного проема, устройство может располагаться в отдельной стеновой кассете, разделяющей помещение надвое. Стандартный комплект состоит из:
- подвижной створки или створок;
- базового профиля-рельса;
- приводного устройства (мотор-редуктор, зубчатый ремень, шкивы и пр.);
- блока электроники (контроллер);
- ИК-сенсора.
В зависимости от желаемого функционала автоматика дополняется системой безопасности, электронным замком, ручным блоком открывания, дистанционным управлением и другими, не менее полезными аксессуарами.
При изготовлении раздвижных систем используется жесткий алюминиевый профиль и закаленное стекло.
Автоматическое открывание дверей в одностворчатых вариантах производится в одну сторону. Двустворчатые системы подразумевают расхождение створок в стороны от центра.
Automatic sliding pocket door. Safety features Автоматические межкомнатные двери
Watch this video on YouTube
Достоинства
В отличие от обычных приспособлений, они не остаются открытыми вследствие забывчивости хозяев. Контролируемая автоматикой раздвижная система исключает небрежность, свойственную человеку. Поэтому устройство отличается длительным ресурсом.
Принцип работы автоматики
Автоматически открываемые дверные системы работают по принципу перемещения полотен вдоль профиля посредством электроприводного устройства. Механика дополнена чувствительным инфракрасным сенсором, который контролирует прилегающую площадь. Реагируя на приближение человека, датчик движения посылает сигнал в контроллер, который преобразует его в соответствующую команду. Автоматическое закрывание дверей производится после освобождения контролируемой датчиком зоны через промежуток времени, определенный временем задержки.
Необходимость
Надобность в автоматических межкомнатных дверных – спорный вопрос. Большая часть обывателей находит в них излишний шик, за который приходится расплачиваться большими деньгами. С другой стороны, автоматизированная система избавляет от извечной проблемы, открытых по забывчивости дверей. Автоматика вносит комфорт, исключает сквозняки и потерю тепла, позволяет не беспокоиться о проходе домашних животных. Устройства, входящие в систему «умного» дома, повышают уровень безопасности и позволяют контролировать перемещения по помещениям.
Цена 7500 руб. Купить>>>
В нашем семействе GSM жучков прослушки прибыло. Представляем Вам прослушивающее устройство для помещения по GSM каналу в виде датчика открытия дверей. Как и у всех GSM жучков прослушивания основная функция прослушивающего устройства «Геркон»: вставляем SIM карту – звоним на номер – прибор автоматически снимает трубку и мы контролируем помещение. Так вот, GSM жучок «Геркон» совсем необязательно прятать и маскировать в помещении, так он уже замаскирован в виде датчика открывания дверей и состоит из двух частей, т.е. его на дверь или окно и вешают по умолчанию, и кроме основной функции GSM жучок «Геркон» обладает набором очень полезных возможностей и управляется SMS командами: Отправили команду GDM1– включили функцию автодозвона до отправителя при срабатывании голосового сенсора Отправили команду GDM2– отключили функцию голосового сенсора Отправили команду GDM4– включили функцию автодозвона или отправки SMS при срабатывании магнитного датчика, т.е. при его размыкании, т.е. при открывании двери Отправили команду GDM5– отключили функцию срабатывания магнитного датчика Отправили команду TIM**– установили временной период автодозвона Отправили команду LBS — GSM жучок отправит нам SMS с ID номером базовой станции сотового оператора (ближайшей) и со ссылкой на карту с координатами местонахождения Отправили команду MOD1- установили режим работы – сначала жучок отправляет SMS, затем звонит Отправили команду MOD2- установили режим работы – жучок только звонит Отправили команду MOD3- установили режим работы – жучок только отправляет SMS Отправили команду HM1 (2,3,4,5) с указанием телефонного номера (до 5шт) – запрограммировали GSM жучок на автоматический ответ при звонке с указанного номера Время работы в режиме ожидания 160-240 часов Питание – встроенный аккумулятор. Зарядка аккумулятора от USB ПК или розетки (через адаптер в комплекте) По размерам – спичечный коробок

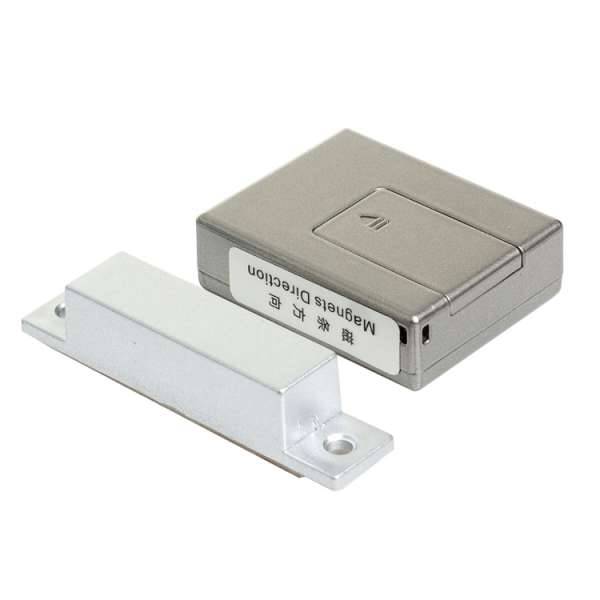

Охранный GSM модуль Геркон с магнитным датчиком открытия/закрытия дверей/окон/створок. Имеет функцию голосовой активации по шуму(голосу), мониторинга помещения. При тревоге (срабатывание датчика/голос в охраняемом помещении )перезванивает хозяину на мобильный телефон и вы можете слышать происходящее. Имеет функцию принудительного мониторинга охраняемого помещения.
Шпионский GSM жучок Геркон — отличное дополнение для GSM сигнализаций Применяются подобные детекторы не только для отслеживания открывания дверей и окон, но еще и люков, ворот. Идеально подойдет охраны серверной, торговой палатки, рабочего кабинета и т. д. Как только дверь откроется, и разомкнутся два контакта GSM датчика, система сразу Вас оповестит об этом.
В основе детекторов располагаются пружинные контакты, изготавливаемые из ферримагнитных материалов (никеля и стали). При контакте друг с другом пластинки проводят электрический ток, создавая замкнутую цепь. Если же двери или окна, где установлены датчики, открываются, то сразу же цепь прерывается и GSM модуль отправляет SMS сообщение хозяину.
А если датчик размыкания оснащен встроенным микрофоном, то сигнализация во время тревоги позвонит на запрограммированный номер мобильного телефона и можно будет прослушать помещение, где установлен GSM датчик открытия. Компактные размеры и небольшой вес; Возможность размещения герконов на любых дверях; Быстрое реагирование на открывание двери; Задержка сигнала составляет порядка нескольких десятых секунды; Долговечность и безотказность в работе; Возможность использования в отапливаемых помещениях. Беспроводные GSM датчики открытия двери — аппараты, которые способны сделать сигнализацию полноценным охранным средством с возможностью установки в разных помещениях. На такие детекторы цены вполне доступные, они практически незаметны на дверях и окнах, где установлены. При этом процесс монтажа простой и быстрый, можно в случае необходимости укомплектовать окна и дверные полотна несколькими датчиками-герконами, дублирующими друг друга.
Применение и особенности установки
Датчик двери в рабочем состоянии Датчики типа геркон устанавливаются на подвижные или неподвижные части контролируемых объектов (дверей, в частности), предоставляющих доступ в помещение. Они гарантируют надежное срабатывание охранного оборудования при попытке проникновения в строения. Для нормального функционирования системы потребуется подать на нее электрическое питание от местной проводной линии.
За счет установки разветвленной сети герконовых датчиков удается организовать надежную охранную систему по всему дому, обойдясь минимумом затрат. Устанавливать эти элементы можно где угодно – на стеклах витрин, на дверцах сейфов, а также внутри квартир на входных дверях. К особенностям их монтажа относят обязательность размещения на внутренних поверхностях объектов. В продвинутых моделях датчиков предусмотрено их срабатывание с одновременным оповещением по мобильному телефону.
В каких сигнализациях используется?
Приборами открытия комплектуются практически все охранные сигнализации. Среди нескольких моделей можно выделить следующие.
GSM-сигнализации Alfa 10C
Эта GSM сигнализация поддерживает установку беспроводных датчиков открытия, которые могут эффективно защищать окна и двери. Электронный блок сигнализации поддерживает работу с устройство открытия двери на частоте 433 МГц.
GSM-сигнализации Alfa 10C с датчиком открытия
Ajax StarterKit Black
Эта модель GSM сигнализации комплектуется беспроводным датчиком открытия Ajax DoorProtect strong. Такие датчики отличаются наличием мощного магнита и возможностью параллельной и перпендикулярной установки. Порог срабатывания составляет 2 см.

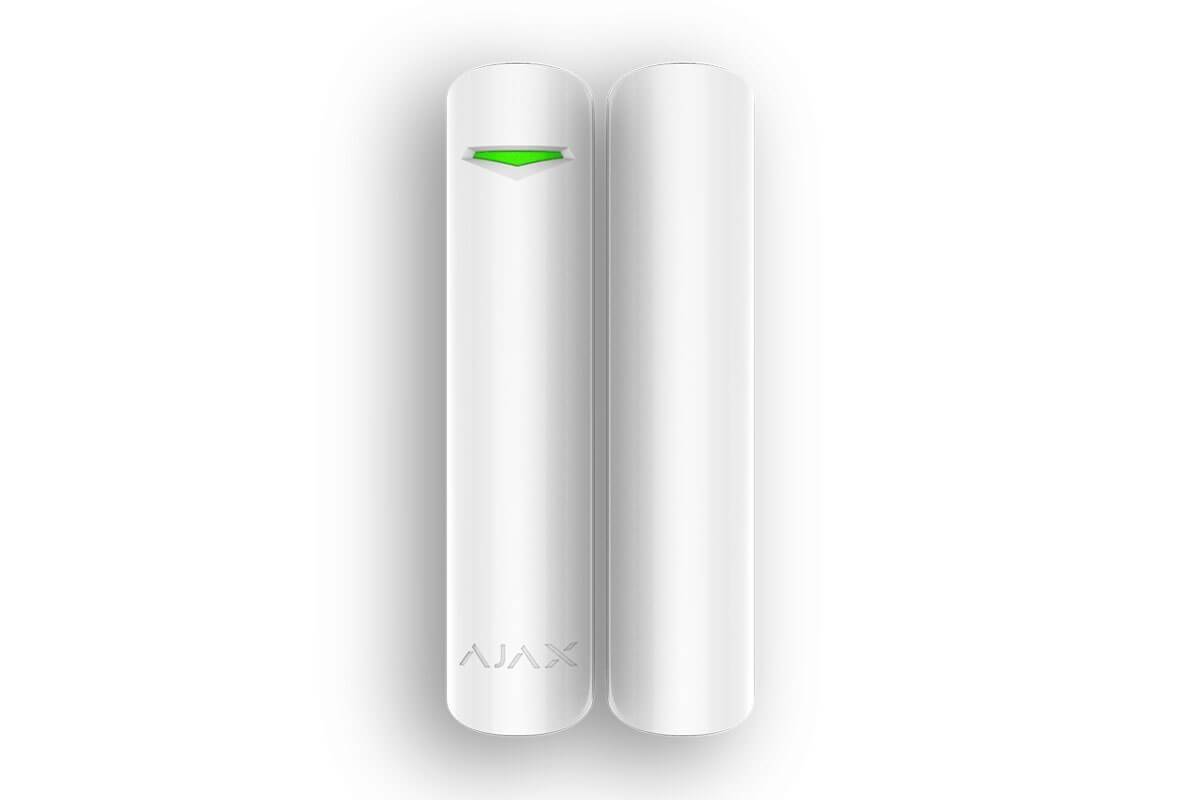

Датчики открытия Ajax DoorProtect
Страж Evolution Kit
Если установить эту модель сигнализации Страж GSM, дверь будет под максимальной охраной. Используемый прибор открытия Страж М-401 обеспечивает срабатывание сигнализации с порогом в 1 см. Устройство способно эффективно обмениваться сигналами с центральным блоком на расстоянии до 100 м.
Датчик открытия сигнализации Страж Evolution Kit
Как устанавливать датчик?
Перед тем, как будет установлен датчик открытия, который имеет GSM сигнализация на дверь, нужно убедиться в том, что ее электронный модуль в предполагаемом месте установки будет принимать радиосигнал от датчика, расположенного на двери или окне, защита которого предусматривается. Используя двусторонний скотч или шуруп, геркон следует закрепить на неподвижной части двери или окна.
Магнит, в свою очередь, крепится на подвижной части – он должен располагаться со стороны индикаторов датчика. В исходном состоянии расстояние между магнитом и герконом датчика открытия не должно превышать 1 см. Если это расстояние будет больше, датчик не сработает при открытии двери.
Выполняя монтаж датчиков на дверь, следует исключить их установку:
- вблизи массивных предметов из металла, которые могут вызывать затухание или экранирование радиосигналов, передаваемых от фиксатора открытия к центральному блоку;
- за пределами охраняемого помещения;
- внутри помещений, температурный режим и влажность которых не отвечают оптимальным параметрам для работы датчиков.
После завершения монтажных работ следует убедиться в работоспособности устройства. Для этого открывается дверь так, чтобы подвижный магнит отошел от геркона на 1,5-3 см. При исправном датчике должен поступить сигнал на электронный блок и сработать сигнализация.
Заключение
GSM сигнализация, которая оснащена датчиком открытия, гарантированно обеспечивает высокий уровень защищенности оконных и дверных проемов от возможного проникновения через них грабителей.
Благодаря простой и надежной конструкции такого типа устройств они безотказно работают на протяжении длительного срока исключая ложные срабатывания.
Устанавливая несколько таких устройств и подключая их к электронному блоку сигнализации можно эффективно защитить весь периметр дома, дачи или квартиры.
Принцип работы датчиков
Следует заметить, что внутри такой колбы находится инертный газ либо вакуум. Ввиду этого, даже в случае возгорания металлические элементы практически не обгорают. Именно по этой причине герконовые датчики долговечны: по сути, срок службы таких приспособлений считается бесконечным (исключение составляют лишь те случаи, когда через устройство пропускается большой ток или разбивается геркон).
Что же касается ферромагитных герконовых пластин, их, как правило, изготавливают из стали и никеля. Пластины не должны перекрываться, да и к тому же между ними должен оставаться небольшая воздушная «подушка». Контактные части обычно имеют напылённое либо гальваническое покрытие, выполненное из родия или рутения. Стоит заметить, что эти металлы устойчивы к эрозии. Более того, их использование обеспечивает продолжительную эксплуатацию герконовых датчиков.
Геркон управляется двумя способами:
- с использованием катушки с постоянным током;
- с помощью магнита.
Магнитный способ, как и компланарная система считается самым простым и распространённым. Принцип действия таков: магнитный элемент устанавливают на дверном блоке, геркон срабатывает тогда, когда дверь находится в закрытом состоянии. Когда же створка открывается, действие магнита ослабевает и происходит размыкание контакта, в результате этого срабатывает сигнализация.
К слову сказать, ещё в 80-х годах прошлого столетия электронно-вычислительная система работала с применением метода перекрытия магнитного поля специальной шторкой. Конечно, со временем этот метод был вытеснен более прогрессивным, впрочем, суть осталась той же.
Метод с использованием катушек считается самым востребованным при производстве герконовых реле. В этом случае геркон помещают во внутреннюю часть катушки, которая подключена к источнику тока.
Недостатком же этого решения считается наличие небольшого количества контактных групп. Если при производстве катушки использован толстый провод (именно такой элемент конструкции обеспечивает большую пропускную способность тока), в результате получается герконовое токовое реле. Это приспособление является составляющей частью системы безопасности.
Описание и основные свойства датчиков для открытия
Использование рассматриваемого изделия в настоящее время уже не является чем-то редким и эксклюзивным. Все большее количество домовладельцев и хозяев квартир предпочитают комплексную защиту, когда надежную входную группу из стали дополняет охранная сигнализация. В этом случае используется датчик на металлическую дверь. Главная его функция – известить о несанкционированном открытии. При этом порог его срабатывания составляет, обычно, от 1 до 1,5 см.
Принцип действия рассматриваемых изделий основан на так называемом герконе, то есть магнитном герметичном контакте. Визуально он представляет собой несколько вытянутую колбу. В ней расположена пара ферромагнитных контактов. Они могут находиться в одном из двух положений – замкнутом или разомкнутом. Во втором случае происходит открытие двери и срабатывание сигнала.
Принцип работы
Геркон представляет собой герметичный переключатель. Его контакты изготовлены из специального феромагнитного сплава.
Принцип действия основан на использовании сил взаимодействия, которые действуют на два феромагнитных тела в магнитном поле. Данные силы заставляют пружинные контакты деформироваться и перемещаться до их соединения – так работает датчик закрытия двери. Когда создается магнитное поле определенной силы, то концы пружин притягиваются и замыкаются. Когда сила магнитного поля снижается (две части датчика разъединяются), то пружины разжимаются и контакт будет разорван, в результате чего срабатывает сигнализация.
В цепи охранной сигнализации пропускается постоянный электрический сигнал – он проходит через датчик открывания двери. Также может использоваться и постоянное магнитное поле. По стандарту порог срабатывания геркона может настраиваться от 30 до 50 мм. Если открыть дверь на расстоянии 30 мм, то на пульт сигнализации поступит сигнал о том, что контакты магнитного датчика разорваны.
Устройство и принцип работы
Принцип работы геркона похож на выключатель. Его составляющие — пара сердечников, проводящих ток и зазор. Их герметично запаивают в стеклянной колбе, у которой инертная среда. Благодаря этому исключается процесс окисления.
Управляющая обмотка находится вокруг колбы и питается постоянным током, за счет которого работает. Магнитное поле генерируется с помощью обмотки после подачи питания. После отключения от питания катушки магнитный поток прекращается. После этого размыкаются пружинами контакты. Так как трение отсутствует, они являются абсолютно надежными.
У герконового датчика есть своя особенность: в состоянии покоя на пружины реле не действуют никакие силы. Благодаря этому они замыкают контакт за несколько секунд.
Магниты постоянного характера также используются. Их принято относить к поляризованным. Стандартные устройства работают по другому принципу функционирования. Система магнитов под воздействием электромагнита заряжает каждый сердечник потенциалом.
Это заставляет их размыкать цепь и отталкиваться друг от друга.
Герконы, которые переключаются, состоят из трёх контактов. Два из них сделаны из специального ферромагнитного сплава, один не магнитится. Когда наводится магнитное поле, разомкнутые контакты замыкаются, при этом пара немагнитного размыкается.
Как осуществляется управление
Управление герцогом осуществляется несколькими способами. Самый простой — управление магнитом в электрической схеме. Его перемещение осуществляется линейным способом. Это актуально для охранных сигнализаций, в которых магнит крепится на дверь, после чего геркон срабатывает (при закрытой двери).
Существует угловое перемещение магнита. Его используют редко, когда недоступны к применению остальные способы.
Перекрытие шторкой, как один из способов, уже не применяется. Его использовали для вычислительных устройств и их клавиатур до девяностых годов.
Принцип работы герконового датчика — схема подключения герконового датчика, принцип его работы

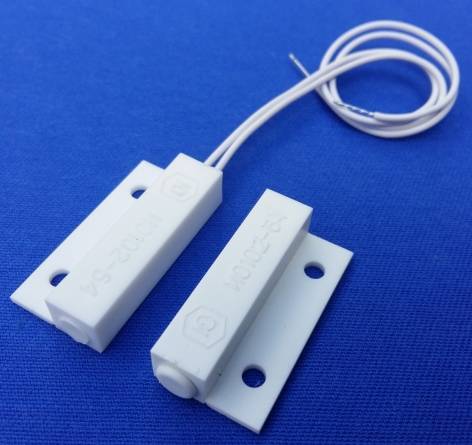

Схема подключения герконового датчика
Герконовый датчик – это прибор, созданный для улучшения технических свойств и срока службы контактов электроаппаратуры. Подключить его можно как своими руками, так и с помощью профессиональных технических служб.
Подключение своими руками, в отсутствие соответствующей компетенции, может занять достаточно много времени или вовсе привести к неудачной попытке установки геркона.
Что такое магнитный геркон
Магнитный геркон является основным компонентом системы контактного реле в различных электромагнитных схемах. Герконовый датчик содержит два контакта из ферромагнитного сплава, заключенных в стеклянную колбу. Если к контактам поднести магнитный элемент – они замыкаются, образуя непрерывную электромагнитную сеть.
Геркон часто применяется:
- Для установки датчиков, показывающих открывание дверей в системах охраны, для защиты объекта от нежелательного проникновения
- Для установки на окна, в качестве датчика, сообщающего об открытии конструкции
- Для установки на ворота и иную входную группу для защиты от нежелательного проникновения
Разновидности герконовых датчиков
Герконовые датчики по функциональности делятся на:
- Замыкающие
- Переключающие
- Размыкающие
По технологическим особенностям герконы делятся на два типа:
- Сухие
- Ртутные: внутри стеклянной конструкции находится капля ртути для уменьшения сопротивления и для недопущения нарушения контактов
Конструктивные особенности герконовых датчиков
По конструкции герконы делятся на:
- Разомкнутые
- Замкнутые
- Переключающие
- Разомкнутые ртутные
Наиболее распространенным видом герконовых датчиков является разомкнутый геркон. Каждый контакт в стеклянной емкости представляет собой плоскую проволоку.
Поверхности контактов покрыты золотом, палладием, радием или серебром, что способствует уменьшению сопротивления и позволяет защитить контакты от коррозии.
Пространство стеклянной колбы заполнено водородом, аргоном или азотом, либо просто представляет собой вакуумное пространство, что также способствует повышению антикоррозийных свойств.
Принцип работы герконового датчика
Принцип работы герконового датчика заключен во взаимодействии двух элементов: исполнительной и задающей.
Задающая часть схемы работы геркона – это магнит, а исполнительная – сам геркон. Для замыкания контактной цепи геркона необходимо вокруг него создать магнитное поле.
Как только магнитное поле исчезает, контакты герконового датчика перестают взаимодействовать.
Размыкающий геркон работает по несколько иной схеме: его магнитные элементы расположены таким образом, что при намагничивании контакты отталкиваются, осуществляя размыкание электрической цепи.
Схема работы переключающего геркона также имеет свои особенности: один из контактов системы сделан из немагнитного металла, а другие – из ферромагнитного. Таким образом, при магнитном воздействии на геркон, происходит замыкание ферромагнитных контактов, а немагнитные контакты размыкаются.
Схема работы герконового датчика
Для обеспечения замыкания электромагнитной сети герконового датчика и осуществления его работы магнитная часть системы крепится на открываемой конструкции (окно, дверь или ворота), а сам геркон на дверной или оконной коробке.
Если дверь закрыта, магнитное поле действует на контактную сеть геркона, замыкая электромагнитную цепь. Датчик охранной системы показывает, что входная группа закрыта.
В документации на датчик есть вся необходимая информация для установки его своими руками.
В зависимости от конструкций, на которые устанавливается геркон, датчики делятся на несколько видов:
- Датчики скрытого монтажа для стальных конструкций
- Датчики скрытого монтажа для магнитопассивных конструкций
- Датчики наружного монтажа для стальных конструкций
- Датчики наружного монтажа для магнитопассивных конструкций
Тип устанавливаемого геркона определяется в соответствии с массивностью конструкции и материалом, из которого она изготовлена.
