Схема подключения двухклавишного проходного выключателя с 2х мест

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт.;
  • перекрёстный переключатель;

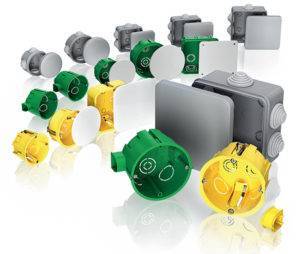

  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

  • бокорезы;
  • набор отвёрток;
  • инструмент для снятия изоляционного слоя с жил проводов;
  • мультиметр;
  • инструмент для проделывания штроб и отверстий в стенах.

Особенности установки

Схему и некоторые подробности того, как подключить проходной 2-х клавишный выключатель вы узнали. Теперь рассмотрим некоторые важные нюансы монтажа.

Вначале требуется определить места установки будущих проходных выключателей. По логике один ставим в начале помещения, а другой — в конце. Еще вам понадобятся монтажные коробки или подрозетники. Прикупите также распределительную, в которую бы уместилась вся проводка, участвующая в подключении. Приступаем к монтажу.

  1. В помещение, где будут устанавливаться выключатели, отключаем подачу тока.
  2. С помощью дрели и коронки проделываете углубления в стене под потолком. Это нужно для распределительной коробки. Сделайте углубления и под сами выключатели. Лучше всего делать на уровне опущенной руки.
  3. Проделайте штробы от коробки до выключателей и светильников (по всему пути проводки). Как это делать, вы можете узнать отсюда «Как и чем штробить стену под проводку».
  4. Прокладываете провода и заделываете канавки алебастром.
  5. Протягиваете в распределительный коробок питание.
  6. Соедините их (на схеме выше показано как правильно подключить проходной двухклавишный выключатель).
  7. Оголенные места изолируете лентой. Для большей надежности оденьте ПВХ трубки.
  8. Проводите монтаж светильников и закрепляете выключатели в подрозетниках.
  9. Подаете напряжение на помещение и проверяете работу.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Проходная коммутация источников света

Логика экономии электроэнергии, расходуемой на приборы света или другие, объясняется простыми действиями пользователя.

Если световой прибор необходим, к нему подводят электричество путём простого замыкания контакта выключателя. В другом случае выполняется обратное действие.

Однако предположим, что помещение (жилое или другого назначения) проходное. Тогда пользователь включит приборы света на входе, но покидая помещение через другую дверь, уже не в состоянии будет обесточить цепь. Налицо нерациональное использование электричества.

Но ситуацию легко поправить. И сделать это поможет вариант подключения проходного выключателя с двух мест помещения для схемы проходного режима.

Например, есть помещение с функциональным назначением – коридор. Требуется сделать управление общей группой светильников этого помещения из двух точек – у первой (проходной) и у второй (проходной) двери.

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

  1. На клемму «common» ПВ1 подключается фаза.
  2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
  3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
  4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
  5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши. На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Общий принцип подсоединения

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют отметок «вкл.» и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее – свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором – на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

  1. Подключение фазных проводов.
  2. Подсоединение промежуточных электрокабелей.
  3. Подсоединение выходных электропроводов.
  4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

  • отвертку для плоского и фигурного шлицов;
  • монтажный нож для зачистки электропроводов;
  • бокорезы;
  • уровень;
  • гаечные ключи (необходимые для монтажа некоторых люстр);
  • пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце

Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

  1. Обесточьте помещение, в котором будете производить работы.
  2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
  3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
  4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
  5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
  6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
  7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
  8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
  9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
  10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

https://youtube.com/watch?v=KKiariXmqfw

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

проходных Монтаж и перекрёстных переключателей

Оптимальный вариант электрической разработки схемы и её монтажа — на этапе строительства или дома при проведении его капитального Нужно. ремонта учесть все помещения, в которых понадобиться может независимое включение и отключение освещения из 3-х точек удалённых. Это длинные коридоры, подвальные несколькими с помещения входами и выходами, лестничные марши. учесть Следует и дворовые постройки, уличное освещение.

кто, Тем собирается монтировать освещение самостоятельно, но не навыков имеет, специалисты советуют сначала собрать схему временную освещения, соединив 2 проходных выключателя проводами короткими и подключить лампочку. Следует запомнить, к контактам каким были подсоединены провода. Убедившись, цепь что собрана правильно, выключатели нужно Последовательность.

отсоединить действий

Монтаж освещения выполняется в порядке следующем:

  1. Уложить и закрепить двухжильный провод соединения для проходных выключателей.
  2. В месте установки выключателя перекрёстного оставить небольшую петлю, но провод не Установить.
  3. перерезать переключатели на своё постоянное место.
  4. проходным к Подключить выключателям концы двухжильного, нулевого фазного или проводов.

    Подключение проводов

  5. Убедиться, освещением что можно независимо управлять из 2-х точек.
  6. цепь Отключить от питающей сети.
  7. В месте установки выключателя перекрёстного двухжильный кабель перерезать и в разрыв перекрёстный установить выключатель.

    Подключение в разрыв двухжильного Подключить

  8. кабеля цепь к питающей сети.
  9. Убедиться, освещением что можно независимо управлять из 3-х точек.

внутренних Для работ подойдёт любой двухжильный провод изолированный, сечение которого соответствует предполагаемой Для. нагрузке уличного освещения применяется провод в изоляции двойной.

Практика показала, что управление длинных в освещением коридорах, на лестничных маршах, в подвальных дешевле помещениях и практичнее сделать с применением проходных и выключателей перекрёстных.

Особенности управления светильником с трёх мест

Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
Кабель обрезается по необходимой длине, при этом используют трёхжильный провод

К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту

Нужно маркировать даже на первый взгляд простые в подключении кабели.
Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.


Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
