Вертикальный или горизонтальный
Газгольдеры, которые устанавливают вертикально, больше интересуют владельцев маленьких участков: так можно соблюсти все требования к размещению и сэкономить драгоценную площадь. Это самое главное преимущество вертикальных газгольдеров, и по этой причине они так популярны в европейских странах.
В нашей стране больших территорий и высоких УГВ более распространен горизонтальный вариант.
Андрей2 Участник FORUMHOUSE
Горизонтальный закапывать дешевле, а если УГВ высоко, то вертикальный сложнее крепить.
Про то, что «у вертикальных газгольдеров маленькое зеркало испарения, и при большом разборе может быть недостаток газовой фракции» – на портале довольно много владельцев вертикальных емкостей, которые от маленького зеркала испарения не почувствовали вообще никаких неудобств.
Факторы влияющие на расход газа
Газгольлдер имеет вид объемного резервуара, который заполняется сжиженным углеводородным газом (СУГ). Это смесь двух газов — пропана и бутана.
Автономные схемы отопления с отбором газа из газгольдера и газовым котлом в системе стали современной альтернативой обогреву домов от твердотопливных или дизельных котлов
Хранение газа именно в таких резервуарах, с дальнейшим его использованием для отопления дома, может быть обусловлено следующими факторами:
- отсутствие возможности врезки в магистральную газовую трубу или высокая стоимость такого подключения;
- постоянные и нерешаемые газовыми службами проблемы с давлением газа в центральном трубопроводе.
Для нормального функционирования большинства газовых котлов давление газа в трубопроводе должно составлять не менее 35 мбар. Эта норма часто не выдерживается в магистральных газопроводах и составляет всего лишь от 8 до 22 мбар.
Для определения объема сжиженного газа в резервуаре существуют механические уровнемеры или более современные дистанционные системы телеметрии. Такое оборудование может поставляться в комплекте с резервуаром или приобретается отдельно. Усредненный среднесуточный расход газа можно определить и по разности показаний газового счетчика, при его наличии.
Но, более точный ответ на вопрос, на сколько газа в газгольдере хватит для отопления жилья, каков его расход и как свести к минимуму затраты на него, помогут математические расчеты. И это несмотря на то, что объективно такая калькуляция будет носить усредненный характер.
Топливо в независимом газоснабжении от газгольдера расходуется не только на отопление. Хоть и в значительно меньших объёмах, но оно затрачивается и на нагрев воды, работу газовой плиты и другие бытовые нужды
Следует учитывать, что на расход газа оказывают влияние следующие факторы:
- климат региона и роза ветров;
- квадратура дома, количество и степень теплоизоляции окон и дверей;
- материал стен, кровли, фундамента и степень их утепления;
- количество жильцов и режим их пребывания (постоянно или периодически);
- технические характеристики котла, использование дополнительных газовых приборов и вспомогательного оборудования;
- количество радиаторов отопления, наличие теплого пола.
Эти и другие условия делают расчет расхода топлива из газгольдера величиной относительной, которая основывается на средне принимаемых показателях.
Вертикальный и горизонтальный
Многие владельцы загородных домов перед покупкой резервуара пытаются понять, какой газгольдер лучше — вертикальный или горизонтальный. По мнению экспертов, лучшим вариантом будет покупка горизонтального газгольдера, ведь у такого прибора большая площадь испарения газа – от этого зависит производительность системы. У приборов вертикального типа площадь испарения намного меньше, но производительность отопительной системы можно повысить путём установки дополнительного приспособления — испарителя.
Вертикальный газгольдер
Как можно понять, резервуары вертикального исполнения занимают минимальную площадь на участке, поэтому подобные приспособления нужно использовать при дефиците полезной площади. Указанные газгольдеры имеют небольшие габаритные размеры и высокую стоимость по сравнению с аналогами. В зимнее время эти резервуары нужно покрывать слоем теплоизоляции, что будет способствовать лучшему функционированию системы.
Газгольдеры горизонтального типа монтируют в котловане на бетонном или железобетонном основании. После закрепления этих приспособлений, на фундаменте необходимо закрасить тросы или анкеры. Проведение подобных операций повышает срок службы резервуара.
В утеплении такого газгольдера нет нужды, ведь он будет засыпан землёй. Корпус такого изделия защищён специальными растворами на основании эпоксидной смолы, что исключает коррозию материала во время эксплуатации.
Установка газгольдера горизонтального типа
Выбор газгольдера будет зависеть от выделенной площади под резервуар. При нехватке места выбирают вертикальный тип. Основным преимуществом подобной ёмкости считается равномерный расход газа, но есть и недостаток — маленькая площадь испарения топлива. Для нормальной работы вертикального газгольдера необходим подогрев или устройство толстого слоя теплоизоляции, а это дополнительные расходы. Вертикальные газгольдеры работают более эффективно, их корпус хорошо защищён от коррозии.
Расчет оптимальной вместительности
Обычно объем газгольдера рассчитывается специалистами компании, которая разрабатывает автономную систему газоснабжения. Однако, при желании, владельцы жилья могут сами определить данный параметр.
Объем газгольдера зависит от количества устройств, потребляемых газ и т.д.
Стоимость домашних газохранилищ в зависимости от их объема
Учитывая объем газового резервуара, в среднем газгольдеры находятся в следующем ценовом диапазоне (без учета работ по установке оборудования и газификации жилого объекта):
- 2,7 куб. м (площадь 120 кв. м) – 125 тыс. руб.;
- 4,85 куб. м (260 кв. м) – 140-190 тыс. руб.;
- 6,4 куб. м (500 кв. м) – 180-240 тыс. руб.;
- 9,15 куб. м (850 кв. м) – 255-320 тыс. руб.;
Как правило, при определении размера резервуара, берется во внимание целый отопительный сезон (6 холодных месяцев), чтобы одного полного заполнения хватило на все нужды в зимний период, учитывая климатические условия конкретного региона. Поэтому, зная цену на пропан-бутан и размер своего газохранилища, можно для себя определить стоимость отопительного сезона
Простые расчеты показывают, что при объеме газгольдера 3000 л и цене на газ 14.3 руб./л в холодный период на отопление придется потратить приблизительно 43 тыс. рублей, если заправлять в компании Промтехгаз. Сравнительно небольшая цена за право пользоваться всеми благами непрерывного газоснабжения и возможность находиться в теплом помещении, когда за окном большие морозы.
Больше статей об автономной газификации Вы найдете в соответствующем разделе.
Расчет расхода газа в год из газгольдера
Рассчитать потребление газа в год и на месяц можно при помощи формулы V=Q/(q х n), где:
- V объем СУГ,
- Q потери тепла,
- q минимальное удельное значение теплоты сгорания топлива,
- n КПД общей системы газоснабжения.
Для получения достоверных данных нужно знать КПД отопительного котла и проводить расчет, выражая объем пропана и бутана в литрах. В среднем суточное потребление газа составит 978 л, за год это количество не превысит 3488 л.
Расход газа на 100 м2
Чтобы определить расходы топлива с учетом размеров помещения, в первую очередь необходимо узнать средние затраты на газ. После значение площади делят на 10, если речь идет о 100 м2. Это условие учитывают, выбирая газгольдер и рассчитывая на сколько хватает одной заправки.
Как платить меньше
Так как значительно выиграть в цене на установке автономного отопления не получится, значит необходимо обратиться к энергосберегающим технологиям.
- Провести тщательное утепление не только стен здания, но и крыши, пола, фундамента, даже подвала, если он имеется.
- Заменить стеклопакеты на энергосберегающие, профиль – непромерзаемый.
- Установить котел с максимальным КПД и электронным терморегулятором.
- Проверить состояние теплоизоляции дома на тепловизоре для оправления точек холода и их устранения.
- Изменить систему вентиляции и кондиционирования. Просто открытая форточка или поставленное на проветривание окно забирает больше тепла, чем открытое на 5-7 мин окно и полная замена воздуха в помещении.
- Обустроить теплый пол, особенно в холлах, прихожих.
- Установить на радиаторах электронные датчики, для блокировки нагрева более установленной температуры.
Очень эффективно использовать систему «умный дом», что сократит расход газа не менее чем на 25%. Если последовать всем советам, в доме буде тепло и уютно, а счета за газ не будут вызывать ужас.
Система «умный дом» легче и комфортнее управляется пультом Источник archidom.ru
Как платить меньше
Так как значительно выиграть в цене на установке автономного отопления не получится, значит необходимо обратиться к энергосберегающим технологиям.
- Провести тщательное утепление не только стен здания, но и крыши, пола, фундамента, даже подвала, если он имеется.
- Заменить стеклопакеты на энергосберегающие, профиль – непромерзаемый.
- Установить котел с максимальным КПД и электронным терморегулятором.
- Проверить состояние теплоизоляции дома на тепловизоре для оправления точек холода и их устранения.
- Изменить систему вентиляции и кондиционирования. Просто открытая форточка или поставленное на проветривание окно забирает больше тепла, чем открытое на 5-7 мин окно и полная замена воздуха в помещении.
- Обустроить теплый пол, особенно в холлах, прихожих.
- Установить на радиаторах электронные датчики, для блокировки нагрева более установленной температуры.
Очень эффективно использовать систему «умный дом», что сократит расход газа не менее чем на 25%. Если последовать всем советам, в доме буде тепло и уютно, а счета за газ не будут вызывать ужас.
Система «умный дом» легче и комфортнее управляется пультом Источник archidom.ru
Регулирование газового клапана
Полезная тепловая мощность может быть уменьшена сокращением подачи топлива на горелку в результате изменения настройки клапана Важно помнить, что мощностью горелки управляет сложный алгоритм электроники, учитывающий несколько основных показателей, представленных временем старта, температурными показателями, разницей температур в прямой трубе и «обратке»
Настройка показателей мощности горелки газового котла осуществляется в процессе вращения специальных регулировочных винтов, располагающихся на корпусе клапана, против часовой стрелки. Более современные модели оснащаются специальной автоматикой, легко блокирующей тактование и изменяющей показатели мощности. С этой целью удерживается кнопка с гаечным ключом (5 сек.), выбирается при помощи специальных кнопок оптимальная продолжительность интервалов (0-15 мин).
Материал и толщина стенок
Бытовые газгольдеры делают из стали, а ее марка и толщина зависит от производителя. Отечественные производители обычно используют низколегированную сталь 09Г2С и 17Г1С и наносят на емкости слой битума. Эксперты всегда рекомендуют проверять слой битумного покрытия газгольдера, чтобы на них не было никаких повреждений.
По ГОСТ 14249-89, на расчетное давление 1,8 Мпа, расчетная толщина стенки должна быть минимум 6-6,13 мм (для сосудов на днищах 1200-1250 мм.) И большинство отечественных производителей придерживаются этой нормы. Толщина стенок газгольдеров зарубежного производства составляет 4,5 -5,7 мм.
SLИнженер, пользователь FORUMHOUSE
Брать надо газгольдеры отечественного производства с толщиной стенки 8мм.
Но зарубежные газгольдеры сделаны из стали, качество которой выше.
RavenУчастник FORUMHOUSE, металловед
В Европе другой подход — хорошая сталь, которую толстой не имеет смысла делать, профессиональное покрытие наносится без воздуха и растворителей при высокой температуре.
Пользователи нашего портала покупали разные газгольдеры, есть те, кто не нарадуются на отечественные «из толстой стали», есть те, кто доволен «буржуйскими». Здесь выбор нужно делать, как при любой другой ответственной покупке – а газгольдер покупается на 20-40 лет – изучать форум, читать отзывы, спрашивать совета.
ХрюнчаМодератор FORUMHOUSE
Лично я после 3 лет изучения остановился на бочке импортного производства, она сделана из хорошей стали, да ещё и эпоксидкой покрыта.
Еще один момент – высокая горловина газгольдера, насколько она нужна? Эта конструктивная особенность делает газгольдер дороже на несколько десятков тысяч рублей.
BlehmanУчастник FORUMHOUSE
Высокая горловина кроме защиты от высокого УГВ позволяет обслуживать, а в далекой перспективе обследовать состояние газгольдера без его выкапывания, заглубить тело газгольдера на более комфортную для испарения СУГ глубину.
На практике эта разница в 30-50 см дает не так много, а обследовать состояние газгольдера можно и без нее. Здесь люди платят, скорее, за собственное спокойствие и уверенность в безопасности газового оборудования.
BaracudaMyNikУчастник FORUMHOUSE
Высокая горловина это моё спокойствие, плюс, как говорят, двойная сварка. Буду однозначно брать с высокой.
Обустройство системы отопления с газгольдером
Вернемся к вопросу, зачем нужен газгольдер и какие задачи он позволяет решить. Отметим основные направления применения сжиженного газа:
- Отопление с применением котельного оборудования, способного работать на СУГ. Позволяет реализовать как традиционные радиаторные, так и альтернативные системы отопления типа теплый пол.
- Обустройство системы горячего водоснабжения на основе проточных газовых обогревателей или двухконтурных котлов отопления.
- Обеспечение резервного электроснабжения с применением газогенераторов различной мощности.
Отметим, что все газовое оборудование должно быть рассчитано на работу со сжиженным газом в качестве топлива. Оно комплектуется жиклерами с меньшим диаметром. Установка газогенераторов и газовых котлов осуществляется в соответствии с разработанным проектом. По этой причине и будет целесообразно воспользоваться услугами компании, которая оказывает весь комплекс услуг, а не заниматься установкой и подключением самостоятельно.
ВАЖНО! Обращаем внимание и на качество газа или процентное соотношение его компонентов. Для заправки газгольдеров применяют смесь пропана и бутана. Для зимнего сезона соотношение компонентов должно быть в пределах 80 и 20%, для лета вполне достаточно 50/50%
Это связано с тем, что при низких температурах бутан испаряется хуже пропана. Проблему можно решить, установив подземный газгольдер с системой подогрева
Для зимнего сезона соотношение компонентов должно быть в пределах 80 и 20%, для лета вполне достаточно 50/50%. Это связано с тем, что при низких температурах бутан испаряется хуже пропана. Проблему можно решить, установив подземный газгольдер с системой подогрева.
Установка мини-газгольдера
Как мы уже знаем, установка подобного резервуара также возможна своими руками. Подобная автономная газификация имеет один огромный плюс: резервуар под газ не нужно закапывать в землю. Его монтаж допустим на поверхности. Кроме этого, имеется и еще один положительный момент: установка мини-газгольдеров разрешена в непосредственной близости к зданию или сооружению. Это разрешено правилами техники безопасности. Благодаря этому, можно сэкономить на коммуникационной сети газоснабжения, установив резервуар в непосредственной близости от потребителя: АГВ, газовой колонки и плиты. Как правило, все это оборудование располагается на первом или цокольном этаже любого здания в непосредственной близости друг от друга.
Подводя итог данной статьи, можно смело обозначить все плюсы и минусы установки газгольдеров как своими руками, так и прибегая к помощи профессиональных монтажников.
Расчет мощности газового котла
Основную долю в потреблении топлива составляет обогрев. Важным параметром любого дома или квартиры, влияющим на объем затрачиваемого на отопление газа, является показатель тепловых потерь. Задача отопления как раз и состоит в том, чтобы эти потери корректно компенсировать, создавая условия для комфортного проживания.
За эталон для расчетов примем дом, расположенный в местности со средним климатом, находящийся в удовлетворительном состоянии и утепленный в соответствии с технологией. Площадь дома 80 м 2 .
Определить средние значения теплопотерь и мощность котла можно по квадратуре площади.
Формула имеет вид:
Q = S × Рр /10, где
Q — расчетные тепловые потери (кВт);
S — площадь помещений, которые отапливаются (м 2 );
Рр — удельная мощность газового котла (кВт/м 2 ) — мощность на каждые 10 м 2 .
Удельная мощность на обогрев площади 10 м 2 уже примерно установлена, с учётом поправок для регионов с разным климатом. Для нашего эталонного дома, расположенного, например, в Подмосковье, Рр = 1,2 — 1,5 кВт.
С учетом площади дома 80 м 2 , оптимальная мощность отопительной системы будет иметь следующее значение:
Q = 80 × 1,2 / 10 = 9,6 кВт.
Несмотря на упрощенность, эта формула отражает наиболее точные результаты.
Часто для удобства в проведении расчетов за значение удельной мощности принимается единица. Исходя из этого, мощность отопительной системы берется из расчета 10 кВт на 100 м 2 площади обогрева.
Вторым вариантом, но принимаемым с большей степенью погрешности, является расчет затрат тепловой энергии на теплопотери здания по кубатуре — объему обогреваемых помещений. В зависимости от климатического пояса на отопление одного кубометра помещения с высотой потолков до 3 м отводится 30 — 40 Вт.
Газгольдер что это такое?
Газгольдер не что иное, как , емкость призванная хранить в себе сжиженный природный газ. Если хотите, это такая огромная зажигалка. В мире, применение газгольдера в хозяйстве – совершенно обычное дело. Рачительному хозяину и в голову не придет тянуть ветку от магистрального газопровода в несколько километров.
Широкое распространение газгольдер находит в Европе, где к ресурсам относятся экономно и традиции автономной газификации крепко засели в умах домовладельцев. Часто такой большой баллон можно встретить на горнолыжных курортах, или северных территориях где нет возможности протянуть магистральный газопровод по геологическим или экономическим соображениям.
Автономная газификация, вовсе не безысходность. Это вполне здравое, взвешенное и распространенное решение во всем мире. В Европейском союзе, например только Польша, насчитывает более 100 тысяч подобных вариантов газового снабжения. Установка газгольдера способствует ощутить домовым хозяйствам, привилегии от использования сжиженного газа в быту, таких как: удобство и экономические выгоды.
В настоящее время, на конец 2017 года, правила эксплуатации газгольдера на территории РФ регламентируют регистрацию установленного оборудования в Ростехнадзоре, в случае принадлежности его к юридическому лицу. Если оборудование принадлежит физическому лицу и устанавливается на частной территории, подобного регламента требований к регистрации отсутствует. Конечно, стоит понимать, что владелец за все отвечает самостоятельно.
Разновидности газгольдеров
Мобильный газгольдер
Ассортимент выпускаемой продукции позволяет подобрать газгольдер для газификации любых объектов. Для потребителя важны геометрические размеры, ориентация в пространстве и требование к месту монтажа.
Стационарные и мобильные
Мобильные газгольдеры размещают на шасси грузовых автомобилей, прицепов или полуприцепов. Такие установки востребованы на промышленных объектах, строительство которых не завершено, на дачах, в частных домах, когда стационарные модели устанавливать нецелесообразно.
Плюсы и минусы мобильного газгольдера
Не требуется дорогостоящий монтаж
Свободное перемещение по участку
Возможность использования, если на территории нет места для установки стационарной модели
Аппаратуру можно продать после подключения дома к распределительным сетям
Малая ёмкость резервуаров предполагает небольшое время между заправочными процессами
Прицеп и автомобиль необходимо ставить на учёт в ГИБДД, платить налоги и страховки
В зимнее время потребуется дополнительный подогрев аппаратуры, чтобы обеспечить достаточную производительность
Покупка газа обойдётся на 20–30% выше, чем при заправке стационарных хранилищ.
Подземные и наземные
Наземные установки выбирают для газоснабжения домов небольшой площади.
Плюсы и минусы наземной модели
Монтаж исключает использование тяжёлой техники для рытья котлована и планировки грунта
Меньшая коррозия по сравнению с подземными хранилищами
Безопасность при высоком уровне подземных вод
Повышенные требования к безопасности, влияющие на стоимость монтажа и эксплуатации
Сложности с теплоизоляцией — низкие температуры замедляют испарение жидкой фракции, что вызывает падение давления в подводящем трубопроводе
На небольших участках газгольдер может повлиять на дизайн и планировку территории
Если газгольдер предполагается использовать долгое время, выбирают подземный вид установки.
Плюсы и минусы подземной установки
Стабильная работа в любых климатических условиях, подогрев требуется только в самые холодные дни или в районах Крайнего Севера
Безопасностью эксплуатации
Свободную площадку над резервуаром можно использовать в различных целях
Рытьё котлована проводят тяжёлой техникой. Часть грунта потребует вывоза
Под ёмкость обустраивают надёжное основание
Требуется антикоррозийная обработка
Пучинистые грунты могут выдавить резервуар из котлована.
Горизонтальные и вертикальные
Ориентация резервуара в пространстве может быть вертикальной или горизонтальной.
Вертикальные модели занимают немного пространства, поэтому их чаще ставят на поверхности. Площади «зеркала» испарения в таких резервуарах не позволяет получить достаточное количество газообразной смеси в холодное время. Проблему решают установкой электрических обогревателей или дополнительных испарителей. Оба варианта увеличивают стоимость оборудования, монтажа, наладки и эксплуатации. Рекомендуется выбирать вертикальные установки только для газоснабжения в южных регионах с редкими морозами.
Плюсы и минусы горизонтального газгольдера
Высокая производительность из-за большого зеркала испарения
Большой объём ёмкости, редкие заправки.
Стабильное давление в трубопроводе
Наземные занимают полезную площадь участка
Модели с высокой горловиной требуют большого объёма земляных работ.
По типу системы хранения газа бывают газгольдеры постоянного и переменного объема. В первых поддерживается высокое давление, снижающееся постепенно по мере расходования топлива. В резервуарах второго типа стоит поршень или колокол, который перемещается по вертикали при изменении объема газа.
Газгольдер переменного объема

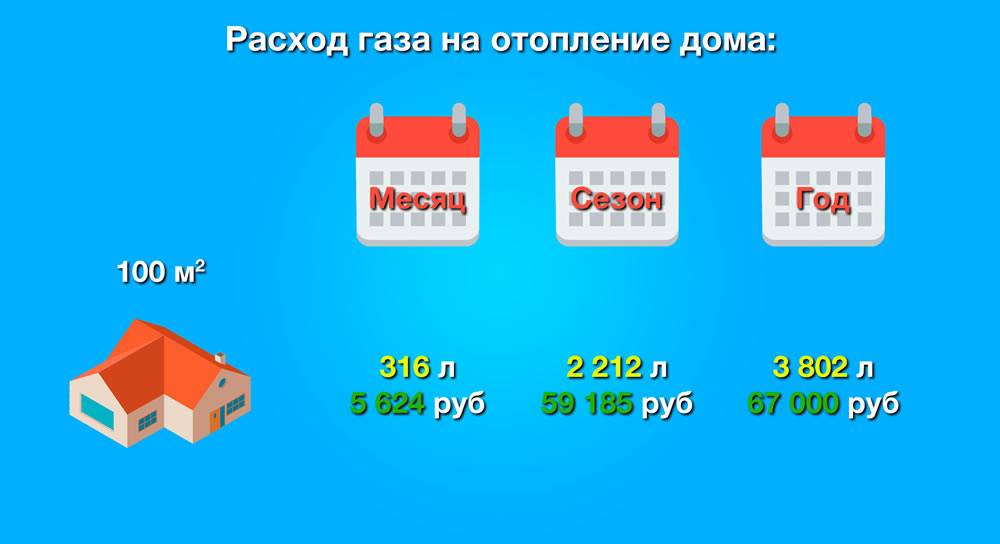

Расход сжиженного газа за месяц и год
Пройдемся по затратам на заправку газгольдера для домов разной площади. Используем актуальную на начало 2021 года цену СУГ — 17.80 руб./л. Это стоимость заправки в нашей компании.
| Площадь дома (м2) | Расход газа в месяц (л) | Цена за газ в месяц (руб.) | Расход газа в год (л) | Цена за газ в год (руб.) |
| 50–100 | 316 | 5 624 | 3 802 | 67 675 |
| 150 | 475 | 8 455 | 5 703 | 101 153 |
| 200 | 633 | 11 267 | 7 603 | 135 533 |
| 250 | 792 | 14 097 | 9 504 | 169 171 |
| 300 | 950 | 16 910 | 11 405 | 203 009 |
| 350–450 | 1 425 | 15 365 | 17 107 | 304 504 |
| 500–600 | 1 900 | 33 820 | 22 809 | 406 000 |
| 800 | 2 534 | 45 105 | 30 412 | 541 334 |
Таким образом:
- расход газа на отопление дома 100 м2 — 68 тысяч рублей в год;
- расход газа на отопление дома 150 м2 — 101 тысяча рублей в год;
- расход газа на отопление дома 200 м2 — 136 тысяч рублей в год.
Газовый котел от баллона 50 литров: на сколько его хватит
Часто владельцы загородных домов, как впрочем, и недвижимости в черте города, отказываются от централизованного отопления и магистрального газопровода в пользу альтернативных вариантов, предусматривающих возможность отопления помещений с помощью сжиженного газа. Он удобен в использовании и более доступен по стоимости. Радиатор и батарея нагреваются ничуть не хуже.
Как и в стандартных отопительных приборах, газовый котел, что действует на сжиженном газе, позволяет путем его сгорания частным домам обеспечить обогрев комнат, а также горячее водоснабжение. Нередко данное отопительное оборудование отличается компактными размерами, высокой производительностью и хорошим показателями КПД, которые иногда достигают 95%.
Кроме этого такой прибор имеет следующие преимущества:
- Невысокую стоимость;
- Позволяет значительно уменьшить средства, затраченные на отопление и горячую воду;
- Может функционировать при низком давлении газа;
- Имеет незначительный расход топлива;
- Дает возможность отключать отопление, когда в нем нет необходимости.
Если вы используете газовый котел, действующий на пропане, то расход топлива будет примерно следующий: 130 кв. м с учетом качественно установленных окон и входных дверей, будет в районе одного баллона, массой 50 кг на 2 или 3 дня. Если желаемая вами температура воздуха в помещении не мене 21-23, и вдобавок к этому вам нужна еще и горячая вода, то придется заправлять 3 – 4 баллонами на неделю. Если ваш дом меньше, то расход топлива уменьшается пропорционально.
