Принцип широтно-полюсной модуляции (ШИМ)
Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью.Скважность (S) – соотношение между длительностью импульсов и паузой между ними.S=T/T1, где Т – период импульсов, Т1 – период положительного фронта. В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз
В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.
Ниже представлена принципиальная схема ШИМ-контроллера:
Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.
Подключение диммера в схему питания светодиодной лампы
Существует два варианта подключения:
- Схема подключения перед драйвером питания, когда диммируется переменное напряжение;
- Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.
Виды диммеров и особенности конструкций
Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.
Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.
Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.
Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.
Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.
Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.
Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.
Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.
Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.
Разновидности лампочек
В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.
Лампочки накаливания и галогенные лампы
Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.
Низковольтные галогенные лампочки
Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.
Люминесцентные лампы
Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.
Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.
Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.
Светодиодные лампочки
Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.
Особенности светодиодных источников света:
- стандартные цоколи E, G, MR;
- возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).
Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.
Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.
Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.
Существуют такие регуляторы с ШИМ:
- Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
- Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
- Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).
Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.
Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.
Поворотные диммеры: описание и принцип работы
Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.
Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.
Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.
Схемы диммеров
Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.
Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).
Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.
Как подключить светодиоды через диммер?
Номиналы компонентов и все сведения указаны на схеме диммера.
Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.
Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.
В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.
Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.
В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.
Способы управления диммерами
Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:
- Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
- Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
- Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует. диммер клавишный
- Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.
Что такое диммер и зачем он нужен?
Диммер – электронный прибор, способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке.
Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.
Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.
Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.
Три основных схемы подключения
Светорегуляторы могут быть установлены с учетом нескольких схем. Реостатные и сенсорные приспособления управляются с одного места.
В спальнях стараются использовать вариант с регулировкой из двух мест.
Один регулятор устанавливается у кровати, а вот второй у входа. Лежа в постели можно менять яркость освещения.
В большом помещении стоит обратить внимание на схему, где регулировка проводится с одного места, а управление – с трех. Идеальное решение в таком случае – проходные регуляторы освещения
Двойной диммер
По своей конструкции он напоминает обычный выключатель. Левая клавиша отвечает за включение и выключение освещения. Вторая клавиша отвечает за интенсивность освещения. Для монтажа такого устройства необходимо позаботиться об установочном гнезде, параметры которого напрямую зависят от самого регулятора света. Такие модели – идеальное решение для мест с тонкими перегородками, где так просто не вместить обычные приспособления. Такие моноблоки имеют двухпроводное подключение.
Как подключить плавный переход освещения
Плавный переход освещения возможен с применением диммера. Устройства могут контролироваться с пульта или смартфона. При этом допускается настройка промежутка времени, когда свет от тусклого сменится ярким. А наличие патронов с функцией регулирования упрощает процесс установки.
Основной принцип схемы выстроен на снижении силы тока при манипуляциях с устройством. Главная деталь схемы подключения – применение конденсатора и транзистора. Схема подключения простая и предоставляется производителями диммеров, или находится в сети.
Устройство и виды
Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:
- На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
- Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
Схема тиристорного диммера
Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.
При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). По виду исполнения диммеры бывают:
По виду исполнения диммеры бывают:
Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Модульный диммер и схема его подключения
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Диммер на шнуре можно установить на любую настольную лампу, бра, торшер (с лампой накаливания)
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
Диммер для установки под выключатель
Схема подключения диммера под выключатель
- Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
Поворотные и поворотно-нажимные модели внешне не отличаются
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
Клавишные похожи на выключатели
Сенсорные диммеры хороши тем, Что могут иметь дистанционное управление
В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).
Плюсы и минусы использования
К основным преимуществам данных устройств можно отнести следующие их особенности:
- Многофункциональность , которая достигается путем совмещения возможности выполнения 2 основных задач: включение и отключение света, а также регулировка его яркости. Возможность установить такое устройство вместо стандартного выключателя заставляет многих людей остановить свой выбор именно на нем.
- Основным преимуществом является экономия потребляемой электроэнергии , если в слишком ярком свете в определенный момент времени нет острой необходимости.
- Параметры установленной яркости освещения носят временный характер, в любой момент времени их можно без особого труда подвергнуть корректировке.
- Современные модели предлагаютряд необычных решений , например, управление диммером на расстоянии, которое может осуществляться при помощи передачи определенного звукового сигнала, нажатием кнопок на пульте или иными способами.
- Контроль и регуляция степени нагрузки , определяемая требованиями в конкретный момент времени, позволяет увеличить эксплуатационный срок ламп накаливания, их замена будет требоваться гораздо реже, чем раньше.
- Большинство современных моделейобладают стильным дизайном , который может превосходно гармонировать с интерьером комнаты.
- Монтаж диммера в ряде случаев позволяет отказаться от установки дополнительных источников света, обладающих меньшей мощностью, чем основное освещение.
Список положительных сторон регуляторов света действительно весьма обширен, но при этом у данных устройств имеются и определенные недостатки, среди которых необходимо выделить следующие:
- Несовместимость с определенными разновидностями ламп . Например, при светодиодном освещении или использовании люминесцентных видов, потребуется установка специального диммера, технология монтажа которого довольно сложна и, вероятнее всего, потребуется помощь со стороны квалифицированного специалиста. Если говорить конкретно о диммерах для ламп накаливания, то многие модели несовместимы с . Освещение будет функционировать исправно, но вариатор не сможет выполнять основную функцию, заключающуюся в регуляции яркости, это негативно скажется на эксплуатационном сроке ламп.
- Диммеры должны в ходе эксплуатации подвергаться определенным нагрузкам . В ситуациях, когда их показатель систематически превышает или, наоборот, не достигает рекомендуемых значений, возникает серьезный риск поломки механизма.
- Чувствительность данных устройств к сильным перепадам температуры, особенно к перегревам. Если светорегулятор выходит из строя именно по этой причине, то в большинстве случаев он уже не подлежит ремонту и требуется полная замена всего механизма.
Разновидности устройств
Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:
Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.
Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.
Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.
В зависимости от способа установки выделяют:
- модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
- конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
- монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
- моноблочный – ставится вместо выключателя или в аналогичную коробку.
Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.
Виды корпуса и способа управления
По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.
По способу регулирования диммеры бывают:
- Роторные — надо вращать регулятор.
- Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.
- Радиоуправляемые. Управляются от пульта дистанционного управления.
- Акустические. Реагируют на определенный звук (например, на хлопок).
Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.
По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными
Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.
Замена симистора (Triac-а) в диммере
Пустотелые заклёпки можно удалить с помощью сверла, заточенного под углом 90°, или с помощью кусачек-бокорезов. Но, чтобы не повредить радиатор, делать это нужно непременно со стороны расположения триака.
Радиаторы, изготовленные из очень мягкого алюминия, при клёпке были немного деформированы. Поэтому, пришлось ошкурить контактные поверхности наждачной бумагой.
- Винт М2,5х8.
- Шайба пружинная (гровер) М2,5.
- Шайба М2,5 – стеклотекстолит.
- Корпус симистора.
- Прокладка – фторопласт 0,1мм.
- Гайка М2,5.
- Шайба М2,5.
- Трубка (кембрик) Ø2,5х1,5мм.
- Шайба М2,5.
- Радиатор.
Так как я использовал триак, не имеющий гальванической развязки между электродами и контактной площадкой, то применил старый проверенный способ изоляции. На чертеже видно, как он реализуется.
А это те же детали гальванической развязки триака в натуральном виде.

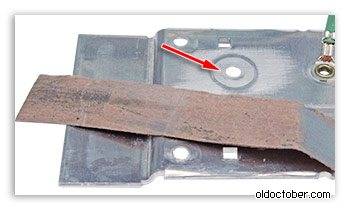

Для предотвращения продавливания стенки радиатора в месте крепления симистора, под головку винта была подложена шайба. А у самого винта была сточена большая часть шляпки, чтобы последняя не цеплялась за ручку потенциометра, регулятора мощности.
Вот так выглядит симистор, изолированный от радиатора. Для улучшения теплоотвода, использовалась термопроводящая паста КПТ-8.
Что находится под кожухом диммера.
Легким касанием…
Еще один тип диммеров – сенсорный. Легким касанием руки просто управлять освещением, изменять скорость вращения двигателя. Нагрузка на выходе может быть любая – от светодиодных лент, до мощных софитов в несколько кВт. Но и схема несколько сложнее.
Основной элемент – микросхема HT7700C/D. Это КМОП – устройство, разработанное для плавной регулировки яркости. Симистор выбирается нужной мощности, с учетом того, что на выводе 5 микросхемы ток равен 14 мА. Напряжение питания: 9–12 В. Сенсор подключается через диод к выводу 2.
В качестве сенсора подойдет любая металлическая пластина или кусок оголенного медного провода. Это все нужно красиво оформить.
Инструкция по установке диммера вместо обычного выключателя
Как установить диммер
Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.
Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.
Схема подключения (меняем выключатель на светорегулятор)
Второй шаг. Снимаем кнопку установленного выключателя.
Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.
Демонтаж выключателя
Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.
Пятый шаг. Откручиваем электропровода от переключателя.
Шестой шаг. Видим два свободных провода.
Провода
Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.
Схема диммераЧтобы разобрать его, нужно открутить контргайку и снять все декоративные накладкиДиммер в разобранном видеДиммер в разобранном видеДиммер в разобранном видеСхема подключения
В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.
Монтаж диммера
Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.
Подключаем провода и вставляем диммер в коробку
Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.
Затягиваем крепленияОдеваем все декоративные накладки и поворотное колесикоОдеваем все декоративные накладки и поворотное колесико
Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.
Удачной работы!
Настройка и тестирование устройства
Наш второй вариант работает таким образом (на видео видно как к устройству подносится фонарик):
Уже распаянный Аrduino диммер подключите к Ардуино и двигайте потенциометр до тех пор, пока не достигнете максимума и минимума накала лампочки. Для того чтобы увидеть реальную картину волны, достаточно воспользоваться осциллографом, способным измерять напряжение до 12 вольт.
Но напрямую подключать также нельзя, здесь пригодится делитель напряжения в соотношении 1 к 20; дабы не греть лишний раз резисторы, подойдет номинал двести и десять килоОм. После аккуратного подключения устройство можно подсоединить к сети и, наконец, увидеть результаты своих трудов.
Уроки и статьи, которые вас могут заинтересовать:
Делаем амперметр с использованием Ардуино Если вы не хотите покупать брендовые устройства и тратить лишние деньги,…
Проекты Ардуино на основе Mega 2560 Разбираемся с какими проблемами рано или поздно столкнется каждый, какие проекты…
Питание микроконтроллеров Ардуино Нано (Arduino Nano) Разбираемся как подключать на Ардуино нано питание и с какими нюансами…
Схема подключения симисторного или тиристорного регулятора скорости вентилятора
Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.
Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор.
При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.
Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.
Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.
Источник
