Как проводить измерения мегаомметром

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

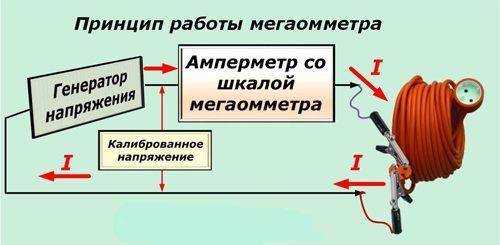

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели	Диапазон измерения сопротивления	Измерительное напряжение	Масса прибора	Габаритные размеры
ЦС0202-1, ЦС0202-2	от 200 кОм до 100 ГОм	от 100 В до 2500 В	до 1 кг.	220х156х61 мм.
ЭС0210, ЭС0210-Г	от 0 кОм до 100 ГОм	от 0 В до 600 В	до 1,9 кг.	155х141х201 мм.
ЭС0202/1-Г, ЭС0202/2-Г	от 0 кОм до 10 ГОм	от 100 В до 2500 В	до 2,2 кг.	210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

Кто производит замер

Немаловажную роль играет и то, кто проводил измерения сопротивления. Протокол не будет иметь юридической силы, если составляющие и заполняющие его сотрудники учреждения не будут иметь соответствующей для этого занятия квалификации.

Важно! Специально обученный инженер-электрик ставит производит измерения, сверяется с нормативами и в конце ставит свою подпись в качестве гарантии того, что информация верна. Также после заключения должны поставить свои подписи инженер по испытаниям и начальник лаборатории

Потом все заверяется печатью учреждения, которое проводило измерения

Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок

Потом все заверяется печатью учреждения, которое проводило измерения. Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок

Также после заключения должны поставить свои подписи инженер по испытаниям и начальник лаборатории. Потом все заверяется печатью учреждения, которое проводило измерения. Стоит отметить, что по желанию заказчика многие электролаборатории могут составить дефектные ведомости (если в результате проверки выявились неисправности у какого-либо оборудования однофазной цепи) и предоставить услугу по устранению выявленных недочетов и неполадок.

Виды тестеров

При эксплуатации электрических устройств широко используются цифровые мегомметры модели: Ф4101/4102 от 100.0 до 1000.0 В. Наладчики до сих пор работают с марками тестеров М4100/1, 4100/5 и МС-05 м от 100.0 до 2500.0 В. Выбор типоразмера мегомметра базируется по номинальному сопротивлению тестируемого устройства: силовые кабели и трансформаторы, машины и изоляторы. Для определения состояния изоляции в электроустановках до 1000.0 В допускается применять мегомметры от 100.0-1000.0 В, а в установках более 1000.0 В — 1000.0-2500.0 В. Устройства также классифицируются по генерируемому напряжению и пределам сопротивления в МОм:

• 500.0 В — 500.0;
• 1000.0 В — 1000.0;
• 2500.0 В — 2500.0.

Дополнительная информация. Приборы также разнятся классами точности. У популярной модели М4100 погрешностью не более 1%, а у марки Ф4101 до 2,5%. Выбор приборов тестирования электроустановок выполняют с учетом допустимых эксплуатационных показателей.

Электронный измеритель

Электронный измеритель

Цифровой или электронный тестер — современный вид оборудования, оснащен производительным генератором с полевыми транзисторами. Замеры выполняются путем сопоставления падения напряжения в эталонной цепи с фиксированным сопротивлением. Результаты демонстрируются на панели. Функция сохранения результатов тестирования накапливает данные для последующего анализа. Эта модель отличается от аналоговых приборов компактными размерами и малым весом. Преимущества цифрового тестера:

• Высокий уровень точности, позволяет определять сопротивление на больших участках цепи;
• удобная легко читаемая цифровая панель;
• технологическая доступность для измерения одним пользователем;
• прекрасно работает даже в очень загруженном пространстве;
• удобный и безопасный в использовании.

Недостатки электронного типа мегомметра:

• Требуется внешний источник энергии;
• высокие цены на изделия.

Электромеханический измеритель

Электромеханический прибор

Эти модели имеют аналоговый дисплей на передней панели тестера и ручную рукоятку, используемую для вращения и выработки напряжения, которое проходит через электрическую систему.

Преимущества ручного мегомметра:

1. Остается важным в современном высокотехнологичном мире, оставаясь самым старым методом определения значения сопротивления.
2. Для работы не требуется внешний источник.
3. Низкие цены на рынке.

Недостатки ручного мегомметра:

1. Для работы требуется не менее 2 человек, один для вращения ручки, другой для подключения мегомметра к проверяемой электрической системе.
2. Низкая точность измерения.
3. Требует большое свободное место для размещения.
4. Предоставляет аналоговый результат измерения.
5. Высокие требования к безопасности при использовании.

Особенности конструкции схемы:

1. Отклоняющая и управляющая катушка — подключены параллельно генератору, установлены под прямым углом друг к другу и поддерживают полярность таким образом, чтобы создавался крутящий момент в противоположном направлении.
2. Постоянные магниты, создают магнитное поле для отклонения указателя с помощью магнитного полюса «Север-Юг».
3. Указатель — один конец, связанный с катушкой, другой отклоняется по шкале от бесконечности до «0».
4. Масштаб предоставляется в верхней части мегомметра от диапазона «ноль» до «бесконечности» и позволяет пользователю прочитать значение.
5. Подключение источника постоянного тока (DC) или аккумулятора.
6. Испытательный режим вырабатывается генератором для мегомметра с ручным управлением. Аккумулятор или электронное зарядное устройство предусмотрено для цифрового мегомметра с той же целью.

Обратите внимание! Сопротивление токовой катушки помогает защитить тестер от любых повреждений при испытании из-за низкого внешнего электросопротивления

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм 2 . Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке.
Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

• Каждый из проводов проверяется относительно земли.
• Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

1. Подготовительный этап (полностью описан выше).
2. Установка переносного заземления для снятия электрического заряда.
3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
7. Отключение переносного заземления с тестируемого объекта.
8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
10. Снимаем остаточное напряжение при помощи переносного заземления.
11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Инструкция по эксплуатации

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках

Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.

Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE

Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Принцип действия мегаомметра

Работа мегаомметра основана на законе Ома для участка цепи, отображаемого в виде формулы I=U/R. Для измерения необходимы элементы, расположенные в корпусе устройства. Прежде всего, это источник напряжения с постоянной, откалиброванной величиной. Кроме того, мегаомметр дополняется измерителем тока и выходными клеммами.

В разных моделях конструкция источника напряжения может существенно изменяться. В старых мегаомметрах установлены простые ручные динамо-машины, а в новых применяются внешние или встроенные источники. Значение выходной мощности генератора и его напряжения могут изменяться в различных диапазонах или оставаться в фиксированном виде. К клеммам мегаомметра подключены соединительные провода, скоммутированные в измеряемую цепь. Надежный контакт обеспечивается зажимами – «крокодилами».

Амперметр, включенный в электрическую схему, измеряет величину тока, проходящего по цепи. Благодаря точному значению напряжения, шкала на измерительной головке размечена сразу в нужных единицах сопротивления. Это могут быть мегаомы или килоомы. Некоторые приборы оборудованы шкалой, показывающей оба значения. Новые модели мегаомметров, использующие цифровые сигналы, отображают полученные данные на дисплее.

Проверка изоляции кабеля с помощью мегаомметра

Сопротивление изоляции — это наиболее важный параметр работоспособности кабеля, и как только сопротивление падает ниже определенного уровня, то кабель признается негодным и подлежит незамедлительной замене. В этой статье я расскажу о причинах, приводящих к ухудшению изоляции, и как правильно проверить ее уровень с помощью мегаомметра.

Оглавление

Почему изоляция ухудшается.

Техника безопасности при работе с мегаомметром.

Проверка работоспособности мегаомметра.

Как понять, что изоляция стала негодной.

Почему изоляция ухудшается

Существует целый ряд факторов, влияющих на величину сопротивления изоляции, а именно:

1. Атмосферные условия. Если кабель будет постоянно окружен влагой, то даже микротрещина в изоляционном материале приведет к тому, что сопротивление изоляции резко ухудшится. Именно поэтому в дождливую погоду электроприборы, подключенные через кабель, с плохой изоляцией могут просто напросто не работать.

2. Неправильная укладка кабеля. Если при укладке кабеля допустить повреждение изоляционного материала, то даже новый кабель (при образовании сырости) может показать низкий показатель сопротивления изоляции.

3. Устаревание изоляции. Как ни крути даже самый качественный провод со сверх надежной изоляцией с течением времени придет в негодность из-за постоянного воздействия окружающей среды.

Чтобы вовремя выявить проблемный кабель и не допустить аварийной ситуации, как раз и применяется для периодической проверки состояния такой прибор как мегаомметр.

Существуют как механические, так и электронные измерительные приборы. Далее я расскажу о процессе проверки кабеля механическим Мегаомметром ЭС0202/2-Г.

Техника безопасности при работе с мегаомметром

Для осуществления безопасной проверки в Правилах по охране труда при эксплуатации электроустановок (в редакции Приказа Минтруда России от 12.02.2016 № 74н) звучат следующие требования:

Проверка работоспособности мегомметра

Перед непосредственными измерениями изоляции необходимо проверить работоспособность самого измерительного прибора. Для этого выполните следующие действия:

— Достаньте прибор из чехла и внимательно осмотрите его щупы. На них вы не должны обнаружить повреждения изоляционного материала;

— Затем вставляем щупы, выставляем регуляторы как показано на картинке и прокручиваем ручку несколько раз и убеждаемся, что стрелка стремится к показу бесконечного сопротивления;

— Следующим шагом замыкаем щупы между собой (с помощью крокодилов) и так же делаем несколько оборотов и убеждаемся, что стрелка показывает нулевое значение;

Итак, убедившись в полной исправности измерительного аппарата, можно приступать к дальнейшим действиям.

Проверка изоляции кабеля

1. Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.

2. Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

Примечание. В зависимости от положения переключателя Мегаомметр ЭС0202/2-Г способен измерять сопротивление до 50 и до 10 000 МОм.

3. Далее снимаем заземление с измеряемых жил.

4. Начинаем крутить ручку и следим за показателями прибора. Причем если мы производим измерение высоковольтного кабеля, то устанавливаем регулятор напряжения на 2 500 V.

Если на первом пределе показания прибора зашкаливают, то переводим его на второй предел и теперь в показаниях будет учавствовать верхняя шкала.

5. Затем фиксируем показания. А потом специальной перемычкой (сойдет обычный кусок провода) снимаем остаточный заряд с измеряемой жилы (соединяя ее с землей) и устанавливаем заземление обратно.

6. Все, измерения конкретно этой жилы или жил считается оконченным. Измерения других концов кабеля происходит точно так же. Но по условиям работы данного мегаомметра перерыв между каждым измерением должен быть равен двум минутам.

При этом выбор напряжения для испытания регламентируется ПУЭ 7-е издание п. 1.8.7

Как понять, что изоляция стала негодной

Согласно требованиям технической документации нижний предел изоляции после которого замена кабеля неизбежна, равняется 0,5 МОм

Но для лучшего ориентирования в степени качества изоляции кабеля можно воспользоваться следующей таблицей

Этого будет вполне достаточно, чтобы понять степень изношенности изоляции конкретного кабеля.

Это все, что я хотел вам рассказать о проверке изоляции кабеля с применением мегаомметра. Если статья была вам интересна или полезна, то оцените ее лайком.

Принцип измерения сопротивления изоляции мегомметром

Принцип измерения величины сопротивления изоляции сам по себе несложен. Используется закон Ома – замеряется сила протекающего между двумя щупами тока при известном поданном на них напряжении. Отношение величины напряжения к силе тока как раз и даст искомый результат. Этот принцип применяется практически во всех контрольно-измерительных приборах, предназначенных для измерения сопротивлений.

R = U/ I

Но для того чтобы вызвать и «засечь» электрический ток в цепи при очень больших показателях сопротивления (а у изоляции по умолчанию они должны быть такими), требуется подавать и весьма внушительное напряжение. Именно это и реализовано в мегомметрах.

Независимо от типа и модели прибора, он в обязательном порядке имеет:

1. Высоковольтный источник постоянного напряжения.
2. Измерительный блок, оценивающий силу проходящего по цепи электрического тока.
3. Устройство индикации показаний – стрелочное со шкалами, или в виде цифрового дисплея с показом абсолютных значений.
4. Набор измерительных проводов со щупами, посредством которых высокое напряжение передается на тестируемый объект.

Сейчас читают:

На сегодняшний день существует два основных типа подобных приборов.

Еще не столь давно безраздельно господствовали мегомметры со стрелочной шкалой и встроенным индуктором – динамомашиной. Вращением специальной рукоятки генерируется высокое напряжение, которое после необходимого преобразования подаётся на щупы. Частота вращения – примерно 120÷140 оборотов в минуту (2 оборота в секунду). О выходе на установленное калиброванное высокое напряжение, как правило, извещает загоревшийся индикатор, расположенный на передней панели.

Подобные мегомметры без сколь-нибудь принципиальных изменений выпускаются уже много десятков лет. И, надо сказать, не торопятся «уходить со сцены».

Подобные модели довольно просты в устройстве, несложны в управлении. Как правило, имеют весьма солидные габариты и вес. Но зато – они полностью автономны, то есть не требуют ни элементов питания, ни подключения к сети

Идеальное решение для любых «полевых» условий, что бывает особенно важно во время ведения строительства

Как бы то ни было, мегомметры такого типа все еще выпускаются промышленностью, находят спрос. А многие мастера-электрики и вовсе предпочитают исключительно их, несмотря на появление более компактных и «навороченных» приборов.

Другой тип мегомметров – это электронные приборы, которые обычно намного компактнее и легче. Высокое напряжение у них вырабатывается в специальном электронном преобразователе от встроенного аккумулятора, сменных источников питания или от блока питания, требующего подключения к сети. Многие модели позволяют выбрать любой из этих  вариантов питания. Но в любом случае прослеживается зависимость от наличия источника – полной автономности в работе нет.

Многие современные мегомметры внешне напоминают привычные мультитестеры. А нередко и способны выполнять ряд функций, им присущих.

Электронные приборы довольно компактны, и некоторые из них внешне даже вполне можно спутать с мультиметрами. Кстати, во многих моделях это сходство не ограничивается лишь внешним. Действительно, в них заложены некоторые функции «общего плана». Обычно это измерение постоянного и переменного напряжения, прозвон цепей и определение сопротивления в нижнем диапазоне значений, то есть от нуля до мегаома. Могут иметься и другие функции, в том числе и узкоспециализированного предназначения.

Проведение измерений – до предела упрощено. После выставления всех необходимых параметров и коммутации проводов мегомметра к проверяемому объекту, остается только нажать кнопку «TEST».

Индикация полученных показаний замеров выводится на цифровой дисплей, что, безусловно, значительно упрощает восприятие информации. Спустя несколько секунд после пуска, на дисплее появится измеренное значение сопротивления, с указанием соответствующей величины (МОм или ГОм, МΩ или GΩ).

Цифровые дисплеи намного удобнее для считывания измеренных значений сопротивления

Удобство в том, что и замеры, и считывание результатов никак не зависит от пространственного положения прибора. У стрелочных с этим сложнее – для корректных замеров требуется исключительно горизонтальное расположение.

Итак, независимо от типа мегомметра, принцип его работы един. На тестируемом объекте закрепляются щупы измерительных проводов, подключенных к прибору. Затем на них подается калиброванное высокое напряжение. Измеренное значение силы тока позволяет судить о сопротивлении между щупами. Значение выводится на устройство индикации.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

• Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
• Цифровые (электронные) – современные измерительные устройства.
  Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Принцип работы

Работает измерительный аппарат очень просто. Напряжение попадает на испытуемый электросетевой участок, чтобы проверить, как произолированы кабели. В зависимости от того, какая номинальная нагрузка у устройства, используется конкретная энергия. До испытания выбирается прибор, подходящий к сети.

То есть, работа с мегаомметром выполняется на законе Ома. Он подает ток на кабельный участок для проверки изоляции. Показатели того, что утечка происходит, возвращаются на прибор. Согласно этим данным делается вывод о том, нормально ли работает кабель или есть проблемы. При большом значении утечки, изоляция повреждена. Тогда может произойти короткое замыкание. Стоит отметить, что неисправность лучше убрать сразу, поскольку в любой момент может произойти кабельное возгорание при отсутствии работы автоматики контактного отключения.

Вам это будет интересно Рейтинг лучших паяльных станций

Принцип работы устройства
