Как правильно заправить кондиционер фреоном и диагностика заправки

Пошаговая инструкция заправки кондиционера

Перед заправкой нужно проверить целостность охладительной магистрали, просмотреть все ее трубки. Если всё в порядке, можно приступить  к подготовительным работам по заправке:

  1. Опрессовка системы. Если внешне никаких отклонений не выявлено, то в систему нужно закачать газообразный азот. Это выполнимо при помощи редуктора и манометра. Когда объем кондиционера будет полностью заполнен, азот перестанет поступать в систему. При полной герметизации давление в агрегате будет постоянным, если же оно упадет, тогда утечка фреона происходит из-за повреждения трубок, которые следует запаять. В ином случае, если в системе всё герметично, то можно переходить к вакуумированию;
  2. Подключение вакуумного насоса. При выборе этого устройства нужно проверить, чтобы на нем имелся манометр и обратный клапан. Первый будет отвечать за давление, а второй – предотвратит попадание масла в фреон. Насос подключается к кондиционеру через коллектор. Перед его запуском на коллекторе нужно открутить газовый вентиль. Когда на манометре установится минимальное значение, необходимо будет задействовать насос, и перекрыть вентиль на коллекторе.

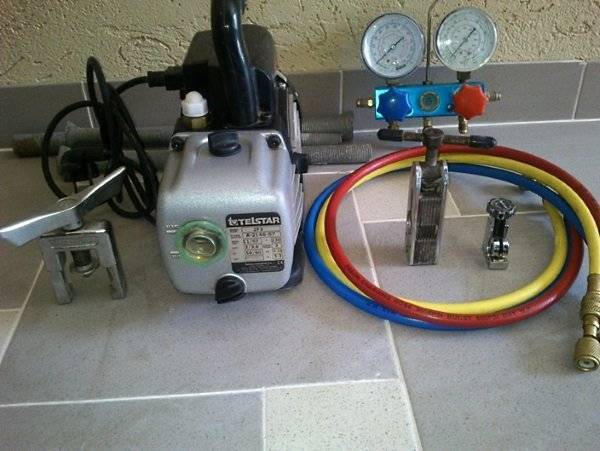

  1. Подготовка оборудования. Для осуществления заправки нужны цифровые устройства – весы и термометр, набор ключей и манометрический коллектор. Лучше использовать четырехпозиционный коллектор, чтобы избежать переподключения и образования воздуха в трубке;
  2. Подготовить баллон с фреоном. Его нужно взвесить, а затем открыть на нем вентиль и тут же закрыть, чтобы спустить воздух из шланга;
  3. Подготовить кондиционер. На нем нужно выставить температуру 18 градусов и включить прибор на охлаждение помещения;
  4. Подключение манометра. На приборе нужно разыскать самую большую трубку, идущую от внешнего блока, открутить от нее колпачок и подсоединить к освобожденному месту манометр, а другой его конец уже подсоединен к баллону с фреоном;
  5. Процесс заправки. Давление должно расти, и когда оно составит 5-8 бар, нужно перекрыть вентиль на баллоне и манометре. Колпачок установить на место.

Чтобы узнать, сколько газа потребовалось для заправки климатической техники, нужно баллон вновь поместить на весы и сравнить массу с предыдущим показанием.

Совет: Все нужные инструменты для заправки можно взять на прокат в любом сервисе, обслуживающем кондиционеры. Оплатить эти затраты выйдет дешевле, чем вызвать на дом специалиста.

Дозаправка фреоном по массе

При изготовлении производители каждый кондиционер заправляют нужным количеством фреона, его вес можно узнать в инструкции, которая прилагается вместе с бытовым прибором. Также, там прописаны рекомендации по дозаправке хладагентом самостоятельно, в коих сказано, сколько понадобиться заливать хладагента на 1м трассы для фреона. Обычно их весовой минимум составляет от 5 до 15 грамм на 1 метр. Для того чтобы дозаправить, необходимо избавиться от оставшегося фреона в холодильном контуре (справить в воздух газ) и отвакуумировать фреонопроводы с помощью компрессора или вакуумнонасосного оборудования. Далее, отмерить необходимое количество фреона и залить его.

Этот метод имеет свои плюсы и, куда без них, минусы. К плюсам относится то, что процесс дозаправки прост и понятен каждому. Недостатком можно считать то, что без стравливания фреона и использования процесса вакуумирования, не обойтись. Еще одно неудобство – цилиндр для заправки имеет ограничения по массе, поэтому более 2-4 кг хладагента залить не получиться. Данный вид предназначен только для местного использования и отлично подойдет для заправки домашнего кондиционера фреоном.

Что требуется – дозаправка или полная заправка

Восстановление первоначального объема хладагента в системе должно восстановить производительность или работоспособность кондиционера. Однако для некоторых моделей климатической техники дозаправка оказывается недопустимой, они требуют освобождения системы от фреона и полной заправки.

Определяется выбор варианта заправка/дозаправка используемым в системе хладагентом:

Мнение эксперта
Торсунов Павел Максимович

Далеко не на все многокомпонентные фреоны распространяются требования о полной заправке. Среди таких хладагентов есть т.н. санизотропные смеси. В них используются составляющие, имеющие максимально близкие характеристики. В результате, даже при утечках состав смеси остается неизменным, становится возможной дозаправка системы. Узнать тип используемого хладагента можно в документации на кондиционер, а свойства фреона – в справочниках.

Дозаправка фреоном по перегреву

Перегревом называют различие между температурой испаряемости охлаждающего газа и температурой после выхода из испарительного прибора.

Перегрев возможно определить, измерив давление всасывания возле вентиля, и температуру около трубки всасывания, которая измеряется, не менее чем за 20 см от месторасположения компрессорного элемента. Точные показатели перегрева можно прочесть в рекомендациях производителя к определенному кондиционеру, но есть приблизительное значение, относящиеся практически к любому прибору, это 5-7 градусов.

Если хладагента в избытке, то показатель температуры будет ниже приведенной нормы. Тогда нужно спустить фреон. Если же выше нормы, то это недостаток фреона, необходима дозаправка.

Такой метод является наиболее точным, а если использовать еще и приборы, предназначенные для измерения температур, то процесс становится простым и понятным каждому.

Дозаправка и заправка по переохлаждению

В этой статье мы расскажем о самом точном способе заправки кондиционеров.

Заправлять можно любые фреоны. Дозаправлять — только однокомпонентные фреоны (напр.: R-22) или изотропные (условно изотропные, напр.: R-410) смеси

При проведении диагностики систем охлаждения и кондиционирования, процессы, происходящие внутри конденсатора, скрыты от сервисного инженера, а часто именно по ним можно понять, почему упала эффективность системы в целом.

Кратко рассмотрим их:

  1. Перегретые пары хладагента попадают из компрессора в конденсатор
  2. Под действием воздушного потока температура фреона снижается до температуры конденсации
  3. До тех пор, пока последняя молекула фреона не перейдет в жидкую фазу, на протяжении всего участка магистрали, на котором происходит процесс конденсации, температура остается одинаковой.
  4. Под действием охлаждающего потока воздуха температура хладагента снижается с температуры конденсации до температуры охлажденного жидкого фреона

Внутри конденсатора давление фреона одинаковое. Зная давление, по специальным таблицам производителя фреона можно определить температуру конденсации в текущих условиях. Разность между температурой конденсации и температурой охлажденного фреона на выходе из конденсатора — температура переохлаждения — величина обычно известная (уточняется у производителя системы) и диапазон этих величин для данной системы фиксирован (например: 10-12 °C).

Если значение переохлаждения ниже указанного производителем диапазона — значит фреон не успевает охладиться в конденсаторе — его недостаточно и требуется дозаправка. Недостаток фреона снижает эффективность работы системы и увеличивает нагрузку на нее.

Если значение переохлаждения выше диапазона — фреона слишком много, требуется слить часть до достижения оптимального значения. Переизбыток фреона увеличивает нагрузку на систему и снижает срок ее службы.

Дозаправка по переохлажению без использования прибора для заправки/дозаправки SH-36N:

  1. Подключаем манометрический коллектор и баллон с фреоном к системе.
  2. Устанавливаем термометр/датчик температуры на линию высокого давления.
  3. Запускаем систему.
  4. По манометру на линии высокого давления (жидкостной линии) измеряем давление, вычисляем температуру конденсации для данного фреона.
  5. По термометру контролируем температуру переохлажденного фреона на выходе из конденсатора (она должна быть в диапазоне значений суммы температуры конденсации и температуры переохлаждения).
  6. Если температура фреона превышает допустимую (температура переохлаждения ниже требуемого диапазона) — фреона недостаточно, потихоньку добавляем его в систему до достижения нужной температуры
  7. Если температура фреона ниже допустимой (температура переохлаждения выше диапазона) — фреон в избытке, часть надо потихоньку стравливать до достижения нужной температуры.

С использованием прибора для заправки/дозаправки SH-36N данный процесс упрощается в разы (схема подключения в рисунках есть в инструкции по эксплуатации):

  1. Сбрасываем прибор в ноль, переводим в режим переохлаждения, выставляем тип фреона.
  2. Подключаем манометрический коллектор и баллон с фреоном к системе, причем шланг высокого давления (жидкостный) подключаем через Т-образный тройник, поставляемый вместе с прибором.
  3. Устанавливаем датчик температуры SH-36N на линию высокого давления.
  4. Включаем систему, на экране отобразится значение переохлаждения, сравниваем его с требуемым дипазоном и в зависимости от того, выше или ниже отображаемое значение, потихоньку стравливаем или добавляем фреон.

Данный способ дозаправки точнее, чем заправка по объему или по весу, поскольку отсутствуют промежуточные вычисления, которые порой бывают приблизительными.

Алексей Матвеев, технический специалист компании «Расходка»

Когда требуется заправка фреоном

По статистике даже самый качественный кондиционер теряет в течение сезона до 8% закачанного хладагента. Значит, по меньшей мере, 1 раз в 2 года домашняя климат-система нуждается в дозаправке фреоном.

Причиной потери холодопроизводительности может стать не только утечка хладагента. Не меньшее влияние оказывает на нее загрязнение испарителя и конденсатора, радиаторов, проблемы с работой вентиляторов внешнего блока сплит-системы.

С высокой долей достоверности можно судить о необходимости заправки хладагентом только в случае, если система с правильной периодичностью проходит профилактику, а после чистки компонентов производительность по холоду так и не вышла на оптимальный уровень.

В процессе эксплуатации требуется периодическая заправка

Частота очистки оборудования во многом зависит от места расположения блока:

  • Сплит системы на 1-4 этажах нужно чистить перед началом каждого сезона.
  • При установке блоков на высоте 5 — 8 чистку можно производить 1 раз в 2 года;
  • Блоки на 9 этаже и выше нуждаются в чистке не чаще, чем 1 раз в 3 года.

Мнение эксперта Старостин Константин Адреевич Специалист по монтажу и обслуживанию кондиционеров

Если кондиционер используется и в зимнее время, чистка потребуется намного чаще – не менее 1 раза в месяц, а в некоторых случаях – 1 раза в неделю.

Большинство владельцев техники не имеют представления, как заправить домашний кондиционер самому. В действительности, процесс этот не столь сложен, однако потребует определенных знаний об устройстве оборудования, наличия специфических приборов и инструментов, навыков их использования.

При этом некоторые ошибки (например, избыточное количество хладагента в системе) могут привести к совершенно противоположному результату – вместо восстановления рабочих параметров климатическая установка полностью выйдет из строя. Чтобы исключить такой неприятный исход душе доверить работу по заправке специалистам сервисного центра.

10 важных нюансов при демонтаже кондиционера

Грамотный мастер при демонтаже может выполнить следующее:

  • проверить работоспособность сплит-системы;
  • снять блоки кондиционера без потери фреона;
  • проверить герметичность кранов;
  • «запечатать» трубки (скотчем или изолентой заматываются концы трубок во избежание попадания в них пыли);
  • собрать все детали (часто забывают пластину, кронштейны и пульт);
  • решить, отсоединять «трассу» от внутреннего блока или нет. В последующем она может пригодиться (вероятно, снизится стоимость монтажа). «Скрутить» и постараться не повредить имеющиеся материалы (трубки, кабель, дренаж и прочее);
  • проверить состояние кондиционера (требуется чистка или нет);
  • дать рекомендации по транспортировке (внешний блок транспортировать вертикально, внутренний блок желательно запаковать, пульт не потерять);
  • дать гарантии на работы;
  • в последующем установить снятый кондиционер (возможно, со скидкой из-за сохранения «трассы»).

Оставляйте ваши комментарии и подписывайтесь на новые статьи!

Признаки утечки фреона

  • нет обдува холодным воздухом;
  • аварийное отключение, иногда уходящее в режим кода ошибок;
  • обмерзание теплообменника внутреннего блока;
  • обмерзание жидкостного порта (у мульти-сплит систем их может быть несколько);
  • «неровная» работа компрессора;
  • излишняя вибрация внешнего модуля.

Все эти признаки могут свидетельствовать о нехватке рабочего газа и требовать вызова мастера из сервисной службы.

Если кого-то интересует заправка бытового кондиционера своими руками, то нужно помнить о рисках окончательно испортить оборудование. Осуществить это проблематично и с точки зрения наличия рабочих инструментов. Тем более каждый вид хладагента имеет свои особенности, в связи с которыми не все методы заправки подойдут в том или ином случае.

Как определить утечку хладагента

  • к портам наружного блока подключают манометр;
  • к нему подсоединяют баллон с азотом через редуктор высокого давления;
  • вкачивают 30 атм;
  • проверяют специальной пенной жидкостью наличие утечки на соединениях обоих блоков;
  • если имеются паечные соединения на трассе, то их тоже тестируют.

Далее переходят к основному процессу, выполнить который можно с помощью одного из приведенных ниже способов.

Подготовка

Прежде чем приступить к заправке/дозаправке кондиционера следует провести подготовительные работы.

Чистка

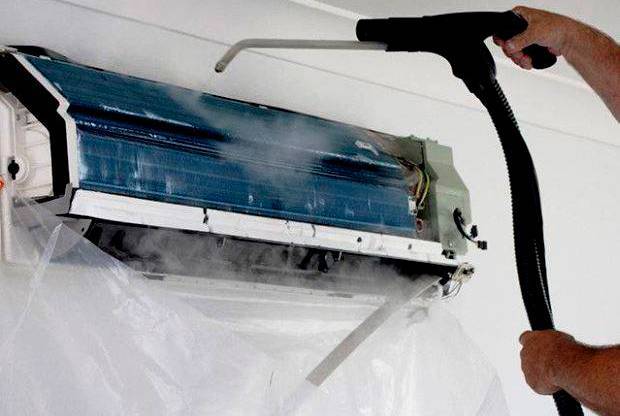

Чистка кондиционера – обязательный этап подготовки перед заправкой. Причем выполняется она прежде любых других работ. Ее выполняют, чтобы гарантированно получить оптимальные режимы работы всех узлов и агрегатов системы. Это позволит убрать погрешности измерений и упростит поиск проблемных участков.

Обязательно чистят фильтры, вентилятор и радиаторы внутреннего блока

Однако основное внимание необходимо уделить наружному блоку сплит-системы.. Последовательность работ по его обслуживанию включает:

Последовательность работ по его обслуживанию включает:

  1. Отключение оборудования от питающей электрической сети.
  2. Механическую очистку (удаление загрязнений), а именно:
    • чистку кожуха с внешней стороны;
    • его демонтаж;
    • удаление мусора во внутреннем пространстве блока.
  3. Промывку узлов, которую выполняют в следующем порядке:
    • Защищают от попадания влаги электронный блок (этап обязательный, поскольку вода в электронной схеме может вызвать ее полный выход из строя и необходимость дорогостоящего ремонта). Для защиты достаточно тщательно закрыть поверхность узла полиэтиленом.
    • Очищают лопасти и другие внешние элементы конструкций вентилятора от пыли и налипшей грязи. Промывку ведут влажной губкой.
    • Влажной губкой очищают поверхность конденсатора.
  4. Накопившуюся в труднодоступных местах пыль убирают пылесосом.
  5. Очищают поверхность радиатора. Пыль и грязь счищают щеткой, затем производят промывку поверхности напором воды или пароочистителем.
  6. Производят установку кожуха, дальнейшие работы выполняют только после полного высыхания.

Самостоятельные чистка и обслуживание электронного блока не допускаются! Эту работу могут выполнить только специалисты сервисной компании с соответствующим уровнем подготовки. Выход электроники из строя из-за вмешательства пользователя считается негарантийным случаем!

Проверка герметичности

Эти подготовительные работы проводят, если расход фреона в системе превышает допустимые значения. Они необходимы, если утечка в течение сезона оказывается выше 8-10%.

Наиболее частые проблемные места – стыка трубопроводов и блоков, где имеет место нарушение герметичности. В большинстве случаев для их обнаружения достаточно визуального осмотра.

В случае, если существующая проблема не выявлена в процессе осмотра, прибегают к более точным (и, естественно, сложным) методам.

Опрессовка и вакуумирование

Этот этап не обязателен при отсутствии проблем с герметичностью системы. В то же время, если производился поиск мест утечки, без его проведения не обойтись.

Опрессовка

Под этим термином подразумевают заполнение системы азотом под давлением, соответствующим максимально допустимому для системы. Используют для этих целей манометрический коллектор, который позволяет контролировать давление в системе. Предельное значение можно посмотреть в технической документации или на шильдике на блоке сплит-системы.

Азот подают до достижения давлением максимальной величины, после чего закачку системы газом останавливают и контролируют показания манометра. В исправном (герметичном) контуре они должны оставаться неизменными. Падение давления свидетельствует о наличии проблемных участков и требует повторения их поиска.

Каким способом заправляете кондиционер Вы?

СамостоятельноВызываю мастера

Вакуумирование

Этот этап подготовки проводят после восстановления герметичности и опрессовки системы. Его суть – в полной откачке газа (жидкости) из контура.

Работы ведут в следующем порядке:

  1. Присоединяют вакуумный насос к подключенному в систему манометрическому коллектору.
  2. Включают насос, открывают на коллекторе газовый вентиль.
  3. Оставляют насос в работе до достижения минимума давления в системе. Контроль за давлением ведут по шкале манометра.
  4. Отключают насос, газовый вентиль перекрывают.
  5. Коллектор оставляют подключенным, вентили закрытыми, чтобы предотвратить попадание воздуха в контур перед заправкой.

Мнение эксперта
Торсунов Павел Максимович

Вакуумный насос должен быть оборудован обратным клапаном. Выполнение этого условия защитит систему от попадания масла.

Как узнать, сколько должно быть фреона в сплит системе?

В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.

Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.

Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.

Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.

Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.

Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.

Количество фреона для дозаправки

О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.

Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.

Как узнать о недостаточном количестве фреона

Каждый владелец должен знать, как выяснить, что в системе не хватает хладагента, это поможет вовремя произвести дозаправку. Обычно об этом говорят следующие факторы:

  1. Кондиционер стал гораздо слабее охлаждать воздух в помещении, даже если работает на максимальном режиме.
  2. Установка совсем перестала охлаждать воздух в помещении.
  3. В местах стыковки трубок хладотрассы и клапанов появился иней, который видно невооруженным глазом.

Это самые основные факты, прямо говорящие о том, что в установке не хватает хладагента. Прежде чем начать определять количество хладагента в кондиционере для дозаправки или его полной заправки самостоятельно необходимо выяснить, какое именно газообразное вещество было в него заправлено. В настоящее время для сплит систем используется несколько видов фреона разных марок.

Самые первые кондиционеры и системы для кондиционирования воздуха в помещении заправлялись фреоном марки R-22. При этом давление фреона в кондиционере при температуре на улице от до 30 градусов составляет 4,5 бара. Впоследствии ученые установили, что данный газ очень негативно сказывается на озоновом слое земли. Кроме того, при резком понижении температуры, система с таким хладагентом становилось очень неэффективной в работе.

В дальнейшем новые модели кондиционеров и установок стали заправлять более современными хладагентами, которые к тому же были совершенно безопасны в работе и никак не усугубляли состояние озонового слоя атмосферы. Так, что сегодня вы вряд ли найдете хотя бы одну установку, работающую на этом газообразном веществе.

Разумеется, сервисные компании знают множество нюансов и разнообразных факторов, которые следует учитывать при заправке системы фреоном. Но если вы планируете выполнить данную работу своими силами, то вам, безусловно, пригодятся их опыт и знания.

Принцип работы

Автокондиционер состоит из нескольких элементов:

  1. Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
  2. Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
  3. Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
  4. Ресивера-осушителя, через который производится очистка и осушение хладагента;
  5. Трубопроводов;
  6. Расширительного клапана;
  7. Охладительного вентилятора;
  8. Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.
