Расход вязальной проволоки

Арматурный каркас – обязательный элемент бетонного фундамента, сооружаемого по монолитной технологии. Для его изготовления используются стальные или полимерные композитные арматурные стержни. Наиболее популярным вариантом соединения стальной арматуры в единую конструкцию является сварка.

Однако при строительстве на пучинистых грунтах создавать усиливающий каркас с помощью сварочного аппарата не рекомендуется. При сезонных подвижках грунта фундамент с жестко соединенной арматурой подвергается деформациям, которые снижают эксплуатационные характеристики.

Более надежным вариантом в таких случаях является связывание арматуры с использованием вязальной проволоки.

Общие характеристики вязальной проволоки

Металлоизделия производятся в соответствии с ГОСТом 3282-74 из пластичной низкоуглеродистой стали. Для придания требуемых эксплуатационных характеристик проволоку подвергают термической обработке – отжигу. Отжиг бывает двух видов:

• Светлый. Производится в защитной атмосфере инертных газов. Продукция после такой термообработки имеет чистую, светлую поверхность.
• Черный. Осуществляется в воздушной среде, из-за чего поверхность приобретает темный цвет. Работать с такой продукцией рекомендуется в перчатках.

Механические характеристики метизов после светлого и темного отжига не различаются.

https://youtube.com/watch?v=zBSNpT1y4PE

Использовать для связывания каркасов необожженные метизы не рекомендуется, так как они отличаются хрупкостью и при вязке узлов часто ломаются. Для продления эксплуатационного периода продукцию цинкуют, а дополнительно покрывают полимерным слоем.

Как определить норму расхода вязальной проволоки?

Количество вязальной проволоки, требуемое для выполнения конкретного объема работ, определяется, в зависимости от диаметра арматуры и количества узлов. При связывании двух арматурных прутьев требуется проволочный отрезок длиной примерно 25 см, трех – 50 см.

Упрощенный вариант расчета – умножение количества стыковочных узлов на 0,5 м. Точный расход материала на один узел определяют опытным путем. После расчета метража полученный результат рекомендуется увеличить в 1,5-2 раза. Запас необходим на случай порывов и утери проволочных отрезков.

Определить расход вязальной проволоки для 1 м2 арматурной сетки или 1 м3 без конкретной схемы армирования невозможно. Расход проволочного метиза на 1 тонну арматурных стержней составляет 10-20 кг.

Выбор диаметра

При определении оптимального диаметра следует учитывать следующие рекомендации:

• изделия диаметром 0,3-0,8 мм для вязки арматурных стержней не пригодны;
• 1,0-1,2 мм – продукция, наиболее популярная в частном домостроении;
• 1,8-2,0 – такие метизы используются для создания мощных армирующих конструкций.

В условиях высокой влажности и при воздействии других негативных атмосферных факторов используют оцинкованную продукцию значительного диаметра.

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм	Масса 1 м, кг	Метраж 1 кг, м
0,6	0,00222	450,45
0,8	0,00395	253,17
1,0	0,00617	162,0
1,2	0,00888	112,6
1,4	0,0121	82,6
1,6	0,0153	65,4
1,8	0,02	50,0
2,0	0,0247	40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм	Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия	С цинковым покрытием
До 0,2	1	—
0,2-0, 6	2	0,3
0,6-1,0	5	0,6
1,0-2,0	8	2,0
2,2-3,6	12	5,0
4,0-46,0	30	10,0
6,3-10,0	40	—

Максимальная масса метизов в мотке – 1500 кг. Каждый моток должен состоять только из одного отрезка.

Расход вязальной проволоки, 4.7 из 5 — всего : 6

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм	Масса 1 м, кг	Метраж 1 кг, м
0,6	0,00222	450,45
0,8	0,00395	253,17
1,0	0,00617	162,0
1,2	0,00888	112,6
1,4	0,0121	82,6
1,6	0,0153	65,4
1,8	0,02	50,0
2,0	0,0247	40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм	Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия	С цинковым покрытием
До 0,2	1	—
0,2-0, 6	2	0,3
0,6-1,0	5	0,6
1,0-2,0	8	2,0
2,2-3,6	12	5,0
4,0-46,0	30	10,0
6,3-10,0	40	—

Максимальная масса метизов в мотке – 1500 кг. Каждый моток должен состоять только из одного отрезка.

Как определить норму расхода вязальной проволоки?

Количество вязальной проволоки, требуемое для выполнения конкретного объема работ, определяется, в зависимости от диаметра арматуры и количества узлов. При связывании двух арматурных прутьев требуется проволочный отрезок длиной примерно 25 см, трех – 50 см.

Упрощенный вариант расчета – умножение количества стыковочных узлов на 0,5 м. Точный расход материала на один узел определяют опытным путем. После расчета метража полученный результат рекомендуется увеличить в 1,5-2 раза. Запас необходим на случай порывов и утери проволочных отрезков.

Определить расход вязальной проволоки для 1 м2 арматурной сетки или 1 м3 без конкретной схемы армирования невозможно. Расход проволочного метиза на 1 тонну арматурных стержней составляет 10-20 кг.

Свайный фундамент: особенности и преимущества

Данный тип фундамента применяется на почвах со слабыми несущими свойствами. Есть и другие случаи, когда используются сваи: глубина замерзания более 2 метров, постройка домов массой свыше 350 тонн, высокий уровень грунтовых вод.

На почвах со слабыми несущими свойствами используют свайный фундамент

Преимуществами такого фундамента являются экономичность, скорость возведения, возможность проведения работ в условиях зимы. Сваи придают высокую устойчивость дому, несмотря на пучение грунта, сдвиг почвы или наводнение.

Отдельные сваи объединяются монолитным или сборным ростверком.

Существуют 3 вида свай: забивные, буронабивные и винтовые.

С чего начать расчёт свайного фундамента

Сначала вычисляют общую нагрузку на фундамент. Далее, определяют значение несущей способности одной сваи.

Глубина погружения свай в землю выбирается самостоятельно, но не меньше глубины замерзания почвы плюс 0,5 метра или не меньше глубины залегания твёрдого слоя почвы.

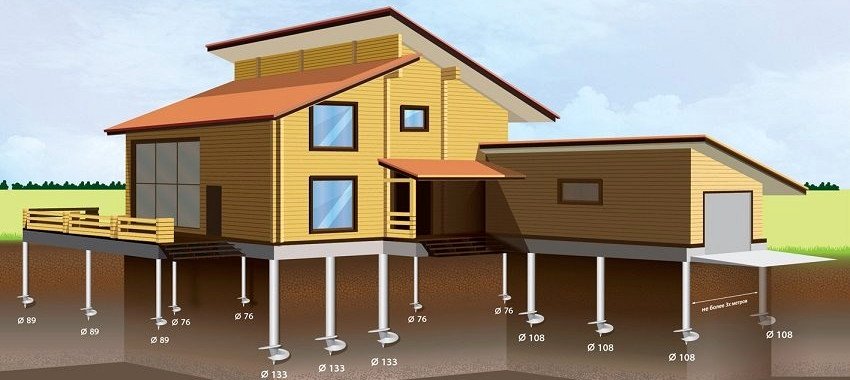

Сваи различного диаметра имеют разную несущую способность

Зная несущую способность одной опоры, вычисляют нужное их количество. Далее, можно узнать величину шага установки свай путём деления суммы длин несущих стен на число этих свай.

Для расчёта основания фундамента любого здания следует учесть осадку находящихся рядом сооружений, которые отличаются нагрузками на почву, загрузкой территории дополнительными постройками, насыпями

Также придётся принять во внимание величину сопутствующих осадков уже существующих фундаментных оснований. Если расчёт осадков  фундаментов превышают допустимые значения, тогда нужно будет увеличить размеры подошвы фундамента, глубину заложения, уплотнить грунт. Для вычислений всех типов фундаментов можно воспользоваться онлайн-калькулятором, который рассчитает для выбранного фундамента, какая глубина заложения потребуется, сколько бетона придётся потратить и т

д. Надо будет указать только некоторые исходные данные по будущей стройке

Для вычислений всех типов фундаментов можно воспользоваться онлайн-калькулятором, который рассчитает для выбранного фундамента, какая глубина заложения потребуется, сколько бетона придётся потратить и т. д. Надо будет указать только некоторые исходные данные по будущей стройке.

Для надёжности и долговечности конструкции следует внимательно отнестись к проектированию и расчёту фундамента, потому что исправить недочёты не получится.

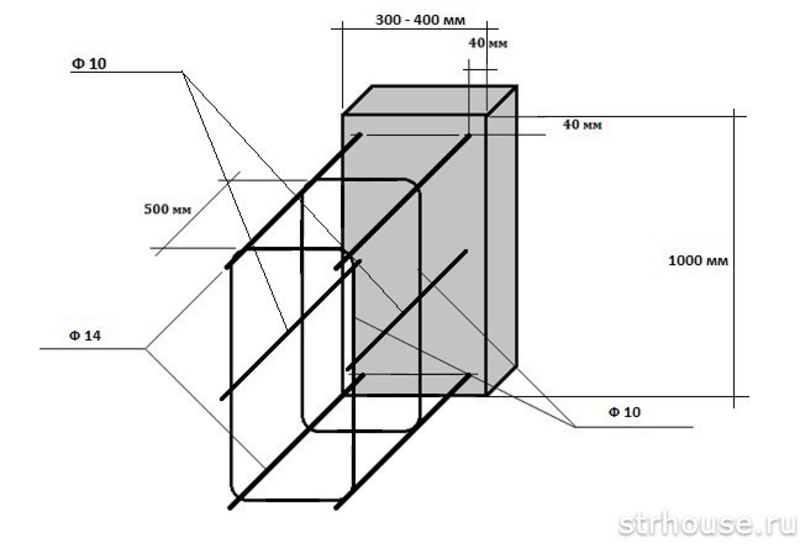

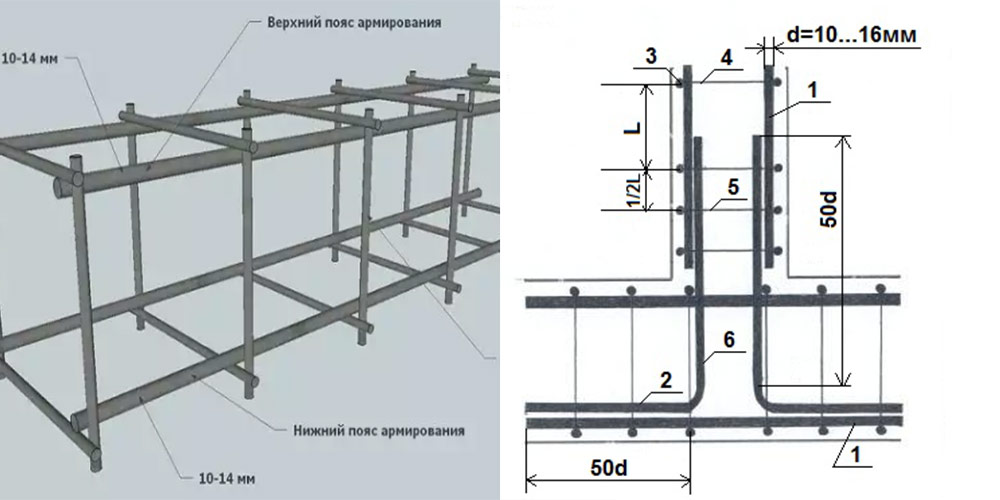

Схема армирования

На ленточном фундаменте появляются больше продольных растяжений, чем поперечных. Поэтому в качестве поперечных прутов можно выбрать стержни с гладкой поверхностью, а в качестве продольных — рифленые. Больше всего приходится нагрузок на углы. Потому при их армировании, необходимо, чтобы один конец стержня уходил в одну стену, а второй — в другую.

Процесс армирования следует начинать с монтажа опалубки. Внутри ее надо выложить слоем пергамента. Основное предназначение опалубки — облегчить снятие конструкции. Задачей каркаса является равномерное распределение всех нагрузок на основание.

Его схема простая:

• в дно траншеи вбивают стальные стержни, равные по длине глубине фундамента. Необходимо, чтобы от опалубки было, в среднем, 50 мм с шагом 400-600 мм;
• устанавливают подставки (80-100 мм);
• на них крепят 2-3 нитки нижнего ряда прутов. Для подставок можно использовать кирпичи, установив их на ребра;
• вверху и внизу ряды закрепляют поперечными перемычками к вертикальному штырю;
• места, где они пересеклись, скрепляют вязкой проволоки или сваркой.

При расчете и возведении ленточного фундамента рекомендуется учитывать требования СНиП, чтобы конструкция была прочной и долговечной

Сварочные работы способствуют перегреву металла и влекут за собой изменение свойств. Толщина стержней в таких местах тоже уменьшается. Поэтому для вязки чаще используют проволоку. После армирования необходимо сделать только отверстия для вентиляции и заполнить траншеи бетонным раствором.

Пример расчета расхода на 1 тонну арматуры и 1 м3 бетона

Удобнее всего, сначала высчитать необходимое количество вязальной проволоки в метрах. Но в строительных магазинах она продается по весу, поэтому, следует её метраж, используя таблицу выше, перевести в килограммы.

Самой удобной для вязки считается проволока диаметром 1,2 мм, а инструмент выполнения узла – ручной крючок для вязки арматуры. Для того чтобы выполнить точный расчет расхода на тонну. Необходимо знать диаметр используемых стальных стержней, количество узлов и длину проволоки для выполнения 1 узла, как говорилось выше – обычно уходит от 20 до 50 см, все зависит от вида соединения.

Пример проведения расчетов расхода вязальной проволоки 1,2 мм на 1 тонну арматуры диаметром 10 мм, при армировании монолитного перекрытия:

1. На 1-ом м2 сетки, ячейкой 200 на 200 мм, будет 25 узлов, при 100% вязке. Обычно вяжется в шахматном порядке, через одну ячейку, но мы считаем каждое, из расчета на усиление и другие дополнительные элементы армирования.
2. Для выполнения 1 узла необходимо 0,25 м проволоки, всего на 1 м2: 25*0,25=6,25 м.
3. Вес арматуры диаметром 10 мм, равен 0,617 г. На 1 м2 уходит 10 метров стержня, всего: 10*0,617=6,17 кг.
4. Считаем сколько материала надо на 1 кг арматуры: 6,25/6,17=1,013 м.
5. Следовательно, на 1 тонну стержней диаметром 10 мм, надо: 1000*1,013= 1013 м.
6. Вес 1 метра проволоки 1,2 мм, равен 8,9 г, это 0,0089 кг. Высчитываем необходимое количество на тонну арматуры, получаем: 1013*0,0089=9,0157 кг.
7. Учитывает запас на брак: 9,0157*1,4=12,6 кг – всего.

Для того чтобы рассчитать расход проволоки на 1 м3 бетона, следует выполнить следующие действия.

• Чаще всего плита перекрытия имеет толщину 200 мм. В таком случае 1 куб бетона занимает площадь 5 м2.
• На 5 м2 плиты, уходит 10 м2 сетки (верхнее и нижнее армирование).
• На 1 м2 сетки уходит 6,25 м проволоки, значит: 10* 6,25=62,5 м.
• Переводим в кг, для этого: 62,5*0,0089=0,556 кг.
• Учитываем расход на брак, получаем: 0,556*1,4=0,78 кг, на 1 м3 бетона.

Подсчитав длину отрезка вязальной проволоки для арматуры и умножив полученное значение на количество узлов в вашем арматурном каркасе, вы узнаете, сколько всего метров изделия вам потребуется. По общему метражу проволоки несложно будет определить и ее вес, умножив полученную длину на удельный вес одного метра.

https://treydmetall.ru/info/rashod-vyazalnoi-provoloki-na-1-tonnu-armaturi-1-m3-betona

Нормы расхода вязальной проволоки при армировании

http://met-all.org/metalloprokat/metizy/vyazalnaya-provoloka-dlya-armatury-rashod-ves.html

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.

В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке

Тщательное перемешивание – важное условие для крепкой структуры. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир

После завершения заливки, выровняйте поверхность мастерком.

Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.

Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом.
Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Рекомендуем: Как сделать ленточный фундамент для частного дома своими руками? Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

Крыша:

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Расход при работе

Существует множество мнений от специалистов по работе с арматурой о том, как именно следует рассчитывать вес вязальной проволоки для закупки. Причина такого разнообразия в том, что ГОСТы и СНиПы не регламентируют расход, поэтому специалисты ориентируются только на личный опыт, который у всех разный. Впрочем, одна универсальная рекомендация, под которой подпишется каждый строитель, всё-таки существует. Нужно закупать в 2 раза больше стальной вязальной проволоки, чем получилось при расчете, так как ее расход достаточно велик, а при завязывании крепких узлов иногда рвется даже самое качественное изделие.

Одно из мнений гласит, что расход будет 1-1,5% от веса используемой для создания каркаса арматуры. Иными словами, на 1 тонну арматурных стержней пойдет от 10 до 15 килограммов обвязки. Другое мнение, что нужно 15-20 килограммов на тонну. С длиной изделия на 1 узел тоже не всё так просто. Одни утверждают, что тратят на него 10-15 сантиметров, другие, что 30-50.

Чтобы точно рассчитать расход и не ошибиться, нужно учитывать множество факторов: диаметр самой проволоки, диаметр арматурных прутьев, количество мест для скрепления. При этом в некоторых точках, например, где 2 горизонтальные арматуры пересекаются с арматурой, нужен будет двойной узел.

Лучше всего для расчета будет создать пробную обвязку перекрещенной арматуры и посмотреть, сколько на это уйдет обвязки. Если это невозможно сделать, то расчеты будут куда более приблизительными.

В таком случае надо рассчитать, сколько займет один виток стальной проволоки вокруг арматуры, на бумаге. Для этого подойдет такая формула: умножьте 2 на число Пи (3,14) и на радиус сечения арматуры (то есть половину диаметра). Имейте в виду, что чем более крупный у вас диаметр изделия, тем меньше понадобится витков, но и работать с ней будет сложнее.

Подсчитайте количество необходимых для обвязки узлов и умножьте его на полученное число с запасом, так как для пересечения арматурных прутьев нужно примерно в 2 раза больше проволоки, чем для одного витка. Затем умножьте это на удельный вес и так вы узнаете, какой вес вам понадобится купить. Обязательно сделайте запас даже в этом случае, так как теоретические подсчеты всегда слишком идеальны, и на деле проволоки потратится гораздо больше.

Общие характеристики вязальной проволоки

Металлоизделия производятся в соответствии с ГОСТом 3282-74 из пластичной низкоуглеродистой стали. Для придания требуемых эксплуатационных характеристик проволоку подвергают термической обработке – отжигу. Отжиг бывает двух видов:

• Светлый. Производится в защитной атмосфере инертных газов. Продукция после такой термообработки имеет чистую, светлую поверхность.

Черный. Осуществляется в воздушной среде, из-за чего поверхность приобретает темный цвет. Работать с такой продукцией рекомендуется в перчатках.

Механические характеристики метизов после светлого и темного отжига не различаются.

Использовать для связывания каркасов необожженные метизы не рекомендуется, так как они отличаются хрупкостью и при вязке узлов часто ломаются. Для продления эксплуатационного периода продукцию цинкуют, а дополнительно покрывают полимерным слоем.

Технические параметры регламентируются ГОСТом

За технические параметры вязальной проволоки отвечает ГОСТ 3282-74. Документом регламентированы все основные характеристики изделия

Главное внимание уделено показателям прочности, гибкости и твердости, так как они являются определяющими для данной продукции. Производители проволоки должны контролировать свою продукцию, чтобы она не выходила за установленные рамки стандартов

Любое отклонение может привести к серьезным последствиям для всего предприятия в целом. Диаметр вязальной проволоки для арматуры составляет от 1 до 8 миллиметров. Этого вполне достаточно, чтобы справляться с возложенными обязанностями

Если бы изделие было толще, оно бы потеряло в своей гибкости, которая в данной ситуации является очень важной

При соединении металлических конструкций используют два подхода: сварку и вязку. Первый метод позволяет получить неразрывное соединение, которое будет очень прочным, но не сможет приспосабливаться к динамическим изменениям земной поверхности. Проволочная вязка не так крепка, зато позволит каркасу свободно двигаться при изменении структуры грунта, что значительно уменьшает риск появления трещин в фундаменте.

Толщина проволоки для вязки арматуры 15 должна составлять 3-4 миллиметра. Такое значение будет наиболее оптимальным с точки зрения прочности конструкции. Работать с материалом данного диаметра будет очень просто, так что никаких дополнительных трудностей в процессе не возникнет. Вязальная проволока для арматуры весом 14 должна иметь диаметр не менее 2,5-3 миллиметров. При данном значении параметров будет обеспечиваться наилучший уровень безопасности каркаса.

Особенности стальной проволоки для армирования

Стальное длинномерное изделие периодической формы имеет специальные засечки на стержне, что способствует улучшенному сцеплению с цементным раствором и бетонными смесями.

Армирующие сетки с квадратными ячейками и каркасы, изготовленные из проволоки ВР-1, применяются для придания бетонным конструкциям повышенной прочности и надежности, поэтому ЖБК обладают:

• высокой устойчивостью к большим нагрузкам;
• жесткостью;
• хорошими показателями износостойкости;
• долговечностью.

Поставляется длинномерное изделие в бухтах разного объема массой от 500 до 1500 кг, небольшими мотками весом 20-100 кг или прутками – отрезками длиной по 3 метра.

Стоимость арматуры для фундамента

Теперь, зная необходимое количество арматуры в метрах и зная вес погонного метра арматуры, можно рассчитать необходимую массу арматуры и узнать ее стоимость. Средняя цена тонны арматуры около 25 000 рублей.

Для плитного фундамента надо 840,1 м арматуры, при диаметре 14 мм вес одного метра 1,21 кг, общий вес арматуры 1016,5 кг. Стоимость армирования такого фундамента около 26 000 рублей.

Для столбчатого фундамента нужно 240 м 10 мм арматуры, вес одного метра 0,617 кг, общий вес 148,08 кг. Гладкой арматуры в 6 мм диаметром нужно 36 м, ее общий вес составит 8 кг. Стоимость арматуры 3 900 рублей.

Ленточный фундамент наиболее распространенный тип фундамента среди строителей загородных домов, он может использоваться для строительства любых типов зданий – каменных, монолитных бетонных, кирпичных, деревянных, каркасных.

Арматура – это сортовой металлопрокат, который используется в строительстве для армирования железобетонных конструкций, в том числе и фундаментов. Для армирования фундамента применяется гладкая арматура класса A-I и ребристая класса A-III.

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм	Масса 1 м, кг	Метраж 1 кг, м
0,6	0,00222	450,45
0,8	0,00395	253,17
1,0	0,00617	162,0
1,2	0,00888	112,6
1,4	0,0121	82,6
1,6	0,0153	65,4
1,8	0,02	50,0
2,0	0,0247	40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм	Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия	С цинковым покрытием
До 0,2	1	—
0,2-0, 6	2	0,3
0,6-1,0	5	0,6
1,0-2,0	8	2,0
2,2-3,6	12	5,0
4,0-46,0	30	10,0
6,3-10,0	40	—

Максимальная масса метизов в мотке – 1500 кг. Каждый моток должен состоять только из одного отрезка.

Пример вычисления необходимых параметров

Рассмотрим расчет арматуры для ленточного фундамента на примере.

Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).

Тогда площадь сечения составит:

40 • 100 = 4000 см2.

Определяем общую площадь сечения арматуры (минимальную):

4000 : 1000 = 4 см2.

Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.

Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).

Тогда количество рабочих стержней при длине 6 м составит:

(30 : 6) • 4 = 20 шт.

Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.

Тогда при длине ленты 30 м понадобится:

30 : 0,5 = 60 шт.

Определяем длину одного хомута.

Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:

(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.

Общая длина вертикальной арматуры:

2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.

ОБРАТИТЕ ВНИМАНИЕ! Полученные значения следует увеличивать на 10-15%, чтобы иметь запас на случай ошибок или непредвиденных расходов материала

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

Считаем по чертежам

При разработке проекта инженеры конструируют железобетонные конструкции. Они принимают размеры сеток, каркасов, шаг арматуры и диаметр на основании расчета. Строители обязаны заливать железобетон, строго следуя проекту. Только в этом случае можно быть уверенным в надежности и долговечности дома.

В качественном проекте можно найти готовую информацию о том, сколько основных и сопутствующих материалов понадобится для создания каждой конструкции. Эти сведения содержатся в спецификации или примечании к ней. Если же в наличии есть только чертежи сеток и каркасов, то придется считать.

Чаще всего при строительстве частных домов приходиться самостоятельно заливать железобетонный фундамент и плиту перекрытия. На их примере рассмотрим расход проволоки.
