Калькулятор расчета объема расширительного бака для системы отопления

Онлайн-калькулятор

Третий способ произведения вычислений — онлайн калькулятор. В интернете можно найти несколько различных программ, которые упрощают вопрос, как выбрать объем расширительного бака. Здесь уже включена информация о коэффициентах, зависимости искомого значения от температур или напора в коммуникации.

На нашем сайте представлена программа для определения вместимости бачка закрытого типа. Здесь под настроенным давлением газа подразумевается минимальный предел, который характерен для котла отопления. Например, если это 1,5 Атм, то в баке должно быть столько же. Предохранительный клапан часто настраивают на максимальный напор в магистрали или оборудовании. Третье, что нужно знать — объем носителя тепла.

Плюсов относительно работы с онлайн-калькуляторами два и они значительны:

• моментальность получения результатов;
• учет табличных данных, которые не нужно искать пользователю.

Однако имеются и свои недостатки. Здесь невозможно отследить, что конкретно было учтено разработчиками для выдачи того или иного результата. Также результат можно рассматривать в качестве приближенного к точному.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Установка

Схема установки бачка в системе частного дома

Если вы уверены в расчетах и собственных силах, бачок и все материалы куплены, то можно установить емкость самостоятельно.

Из инструментов вам понадобятся:

1. Ступенчатый и разводной ключи;
2. Паяльное устройство для пластиковых труб;
3. Ключ для монтажа труб из пластика;
4. В некоторых случаях нужен сварочный аппарат и УШМ.

Перед монтажом нужно обесточить котел, перекрыть вентили и слить теплоноситель, если он уже есть в трубах.

Установку производят с учетом некоторых правил.

1. Бак должен быть смонтирован и установлен так, чтобы можно было к нему беспрепятственно подойти для регулировки и обслуживания.
2. Температура в помещении не должна быть ниже 0.
3. На подводящей трубе нужно установить предварительно запорный вентиль, который позволят снять расширитель для обслуживания и ремонта.

После установки бака нужно запустить всю систему отопления. Если в ней обнаружено закипание, то причина кроется в неправильно выбранном диаметре труб. Дело не в бачке.О монтаже расширительного бачка рассказывается в следующем видео:

Алгоритм действия расширительного бака

Схема расширительного бака

Расширительные баки применяются для устранения теплового расширения, принятия избытка теплоносителя, поддержания стабильного гидравлического давления в оборудовании. В закрытых схемах отопления устанавливаются герметичные баки с резиновой мембраной, для открытой – полые сосуды, соединенные с окружающей средой.

В системах отопления открытого типа лишний объем нагретой воды вытесняется в открытое пространство расширителя. В случае переполнения организуется перелив из расширителя в канализацию. Открытый сосуд устанавливается на верхней точке системы и одновременно выполняет функцию отвода воздушных пробок из системы отопления. Размер расширительного бака для отопления по открытой схеме при организации перелива теплоносителя выбирается произвольно, но не менее 5% от общего объема теплоносителя. В схемах с естественной циркуляцией (при отсутствии водопровода) бак используется для залива воды (теплоносителя).

Мембранный экспанзомат – герметичный сосуд, разделенный мембранной перегородкой на две камеры. К одной камере подключается отвод от системы отопления, в другую при производстве через специальный клапан закачивается воздух с давлением от 0,4 – 1,6 атмосфер. Объем бака зависит от общей вместимости оборудования по теплоносителю.  Теплоноситель (вода), разогреваясь, расширяется и образовавшийся лишний объем его выдавливается в водяную камеру экспанзомата, создавая давление на мембранную перегородку. Мембрана выгибается в направлении воздушной камеры, усилие теплоносителя компенсируется давлением воздуха (воздух при этом сжимается). По этому принципу происходит компенсация давления в системе отопления. Гибкость мембраны и давление воздуха бачка расширительного бака для отопления закрытого типа поддерживает постоянную величину давления в системе.

Это интересно: Разбираем по полочкам, как работает промышленное отопление: разъясняем тщательно

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Подбор размера

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Слишком маленький бак

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Излишне большой бачок

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

До какого уровня накачивать воздушную камеру»>До какого уровня накачивать воздушную камеру

Важно правильно настроить расширительный бачок для отопления закрытого типа. Расчет вместительности — это, конечно, серьёзный аспект, но даже если он выполнен правильно, бак все равно может работать неподобающим образом. Чтобы с этим разобраться, вкратце остановимся на его конструкции

Он состоит из двух отделений, между которыми есть резиновая прокладка. Связи между камерами нет. В отделении для воздуха есть ниппель.

В процессе эксплуатации вода заполняет объём камеры бака, при этом мембрана растягивается. Если давление в воздушной камере слишком высокое, оно просто не даст резинке деформироваться. В итоге, бак не работает. В воздушной камере должно быть на две десятых атмосферы меньше, чем рабочее давление котла. Или же для настройки воспользуйтесь рекомендациями производителя.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Принципы расчёта

Для определения параметров расширительных баков пользуются несколькими методами. Самый простой вариант – принять ёмкость расширителя в пределах 10% от общего количества жидкости, позволяющей поддерживать тепло в здании. Методика достаточно приблизительная, но при округлении объёма расширителя в большую сторону цифры часто совпадают с результатами более сложных расчётов. Кроме того, именно этот вариант принимают при определении объёма открытых ёмкостей.

Второй способ, подходящий только зля закрытых систем, предполагает использование формулы:

V = (V_т х C)/К,

где      V_т – объём всего теплоносителя в системе;

C – коэффициент теплового расширения;

К – параметр, характеризующий эффективность бака.

Объём системы отопления можно определить тремя способами – по геометрическим параметрам труб и радиаторов, по показаниям прибора учёта жидкости или по мощности котла. Для первого варианта понадобится узнать внутренние диаметры и точную длину трубопроводов. Для второго придётся следить за количеством теплоносителя при заполнении труб. Третья, обобщённая методика позволяет считать, что 1 кВт мощности котельного оборудования для частного дома используется для нагрева 15 л жидкости в системе.

При определении приблизительного объёма жидкости в трубах и радиаторах коттеджа для каждой батареи принимается около 11 л, для конвектора – 7 л. Тёплый пол рассчитывается отдельно, показатели других отопительных приборов берутся из документации на них. Объём системы получается путём суммирования показателей радиаторов, труб и котла.

Определение коэффициентов

Коэффициент C может приниматься равным 4% для максимальной температуры теплоносителя 95°С. Для более точного расчёта системы теплоснабжения загородного дома значение показателя берётся из таблицы.

Табл. 1. Зависимость расширения теплоносителя от его температуры.

Температурный диапазон, °С	Коэффициент расширения, %
10-40	0.75
10-60	1.68
10-80	2.89
10-90	3.58
10-100	5.16

Если для отопления используется обычная вода, коэффициент берут из таблицы без изменений. Для антифриза его рекомендуется увеличить на 10–20%. Для воды с незамерзающими присадками увеличение должно быть пропорционально доле этих добавок – для 10% поправочный коэффициент принимается равным 1,1, а показатель 3,58 для температурного диапазона 10–90°С станет равным 3,58 + 0,358 = 3,938.

Эффективность работы бака рассчитывают по формуле К = (P_макс–P_б)/(P_макс+1). Показатель P_макс равен давлению, при котором срабатывает предохранительный клапан (3 атм.). Значение P_б (давление в камере расширителя) берётся из паспортных данных бака и обычно равно 1,5 атм.

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

• применение незамерзайки опасно из-за токсичных испарений;
• возможности монтажа ограничены только верхней точкой системы;
• постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
• медленный разогрев;
• перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
• применяется в отоплении малоэтажных строений, максимум в два этажа;
• большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем , не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

• полная герметичность позволяет использовать антифриз;
• место размещения расширителя не влияет на работоспособность системы;
• изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
• после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
• меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
• не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
• не требует постоянного внимания к уровню и состоянию жидкости;
• возможность применения в системах, рассчитанных на несколько этажей;
• небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Примеры обвязки с мембранным бакам

Рис. 4. Установка расширительного бака в системе с одним котлом: 1 – расширительный бак; 2 – предохранительный клапан; 3 – циркуляционный насос; 4 – фильтр; 5 – обратный клапан; 6 – запорный кран; 7 – воздухоотводчик

В данном случае экспанзомат расположен на обратном трубопроводе системы, что позволяет эксплуатировать его при меньшей температуре теплоносителя, чем если бы он был установлен на линии подачи. Такое решение позволяет продлить срок службы аппарата. Подключение бака на всасывающем патрубке насоса предохраняет насос от кавитации.

Рис. 5. Установка расширительных баков в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе (предусмотрено по одному баку на каждый котел): 1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 – обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелка

В данной схеме предусмотрено по одному экспанзомату на котел. Емкость каждого из них должна быть не меньше расчетной на всю систему, т.е. если по расчету ей необходим бак емкостью 80 л, то такой должна быть емкость каждого из устанавливаемых аппаратов. Это обусловлено тем, что при работе на пониженной мощности, когда выключается горелка одного из котлов, также происходит отключение соответствующего циркуляционного насоса и закрытие трехходового клапана. При этом циркуляция воды через отключенный котел отсутствует, и расширительный бак, установленный на данном котле, изолируется от остальной системы. Оставшийся в работе экспанзомат должен обеспечить компенсацию расширения теплоносителя во всем объеме системы. Это положение справедливо и при использовании двухходовых клапанов, выполняющих функцию блокировки котлов.

Рис. 6. Установка расширительного бака в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе (один расширительный бак на всю систему): 1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 –обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелк

Установка в системе отопления закрытого типа

По мнению экспертов, установка подобного прибора может проводиться в любой точке отопительной системы, но лучше всего закреплять расширительный бак на трубопроводе перед циркуляционным насосом.

Обратите внимание! Есть и исключение из этого правила: резервуар нельзя устанавливать после насоса или сразу за котлом, ведь в нём будет скапливаться избыточное давление.
Расширительный бак в закрытой системе отопления

Монтаж ёмкости может осуществляться в любом положении, но верхнее расположение воздушной камеры считается оптимальным вариантом. В данном случае пузырьки воздуха будут стремиться кверху. Они не попадут в теплоноситель, что предотвратит возникновение аварийных ситуаций даже при повреждении прокладки. Для отвода скопившегося воздуха в закрытой системе отопления предусмотрен специальный клапан.

Обратите внимание! Идеальным вариантом будет установка расширительного бачка перед отопительным прибором, котлом и насосом, на обратном трубопроводе (здесь стабильное давление).

Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран. Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра.

Когда стрелка достигнет единицы, открывают вентиль и смотрят на циферблат манометра. При исправности резервуара давление должно опуститься до 0,2 атмосферы. Это связано с вытеснением лишней жидкости.

Во время эксплуатации отопительной системы возникают случаи, когда объёма компенсационной ёмкости не хватает для эффективной работы отопления. В этом случае нет необходимости снимать бачок и заменять его большим по объёму резервуаром. Будет целесообразнее установить дополнительную ёмкость.

Схема подключения расширительного бака в систему отопления закрытого типа

Если расширительный бак устанавливают в отопительную систему с естественной циркуляцией теплоносителя, то здесь необходим паровой клапан. Основной задачей такого прибора считается сброс лишнего давления, которое возникает во время нагревания жидкости выше рекомендованных температур.

Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым красным, серым или белым покрытием, внутри которого расположена резиновая мембрана по типу диафрагмы или в виде баллона. Первую в основном используют в небольших ёмкостях, вторую – в крупных. Баки в заводской комплектации иногда снабжены предохранительным клапаном, защищающим систему от превышения допустимого давления. Если это происходит, клапан открывается, выпуская избыток воды. Лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет – докупить и смонтировать рядом с баком.

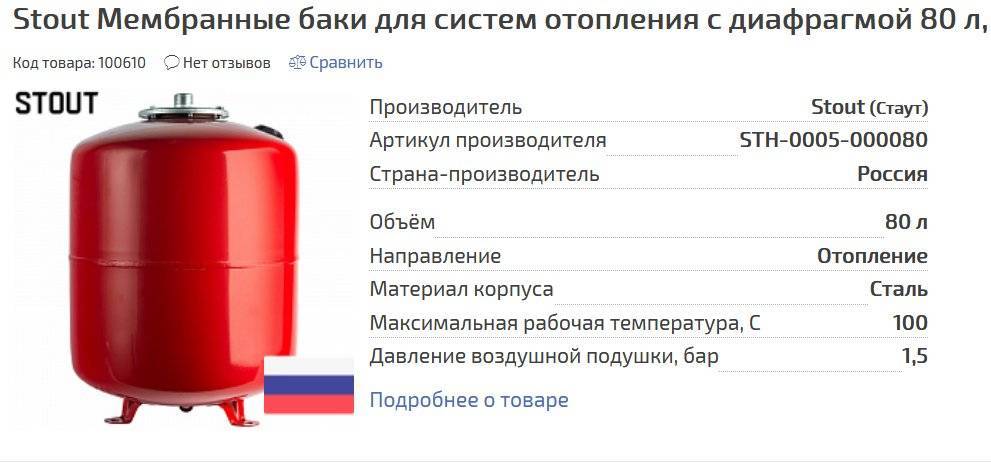

Расширительный бак с мембраной в виде диафрагмы. Такое устройство больше напоминает бочонок, разделённый надвое подвижной резиновой перегородкой. На производстве в верхнюю часть ёмкости закачивают воздух, который создаёт начальное давление. После подключения бака в его нижнюю камеру начинает поступать теплоноситель из сети. В тот момент, когда эластичная мембрана становится в нулевое-, спокойное положение и как бы ложится на поверхность теплоносителя, отопительная система считается полностью заполненной и готовой к запуску. Когда температура теплоносителя растёт, его объём увеличивается, и избыток сбрасывается в расширительный бак. За счёт сжатия воздуха мембрана отодвигается в воздушную камеру, благодаря чему внутреннее пространство бака становится больше, и туда поступает избыток теплоносителя. Как только теплоноситель остывает и возвращается к первоначальному объёму, воздействие на мембрану прекращается и воздух в верхней камере, не испытывая противодействия, приводит мембрану в исходное, спокойное положение, тем самым происходит автоматическая регулировка давления в системе.

Виды баков

Отопительная система может быть укомплектована одним из видов баков расширения.

Как правильно подобрать подобный элемент системы отопления в каждом индивидуальном случае? Об этом и пойдет речь далее.

Открытый тип

Как можно понять из названия, бак открытого типа – это емкость с открытым верхом, в которую можно добавлять теплоноситель. Для него не нужны запорные детали, мембранная перегородка и крышка. Но из-за того что в такой емкости вода испаряется, и ее количество необходимо постоянно контролировать (доливать), от баков открытого типа стали постепенно отказываться.

К тому же для такого обогрева характерно низкое давление, а сам бак нередко подвергается коррозии. Поэтому сегодня устанавливаются более современные емкости закрытого типа.

Закрытый тип

В магистралях с циркуляционным насосом устанавливают баки расширения закрытого типа (мембранники). Самые качественные образцы выпускаются в виде герметичной емкости красного цвета с резиновой мембраной внутри. Их мембрана изготовлена из более прочной технической резины.

У изделий для горячего водоснабжения, корпус которых окрашен в синий цвет, качество резины ниже (она пищевая). Такие модели хуже выдерживают давление и быстрее изнашиваются.

Помимо основной функции – компенсации объема теплоносителя при падении температуры и его заборе при расширении от нагрева, мембранник контролирует уровень жидкости в магистрали отопления, выводит воздух из системы, сливает воду в канализацию при ее избыточном объеме и является буферной зоной при скачке давления.

Баки с мембраной баллонного типа.

В этом случае воздушная камера находится по периметру всего резервуара и окружает резиновую камеру для теплоносителя. При его поступлении последняя начинает расширяться подобно надуваемому шарику. Благодаря такому устройству бака удаётся более точно контролировать давление в системе.

Хочется отметить, что баллонные мембраны можно заменять по мере износа, а диафрагменные замене не подлежат. Очень важен материал, из которого сделана мембрана. Она должна обладать термоустойчивостью и при этом высокой эластичностью. При выборе бака следует ознакомиться с такими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Схема работы расширительного бака

Мембранные баки для систем ГВС

Основное отличие мембранных баков для водоснабжения заключается в том, что вода в них не должна соприкасаться со стенками корпуса, как это допускается в системах отопления. Поэтому в них всегда применяется мембрана камерного типа (в виде мешка). Кроме того, к материалу мембраны баков для водоснабжения предъявляются повышенные требования по допустимости контакта с пищевыми жидкостями.

Расчет мембранного расширительного бака для ГВС производится по формуле 1. Подсчет объема воды в системе ведется с учетом воды, содержащейся в трубопроводах и водонагревателе или теплообменнике.

Конструкция некоторых водонагревателей предусматривает наличие демпфирующей воздушной подушки в замкнутом объеме самого водонагревателя. Объем этой подушки обуславливается высотой расположения выпускной трубы ГВС и также должен учитываться при подборе расширительного бака ГВС.

Пример установки мембранного бака для ГВС приведен на рис. 7. Рис. 7. Установка расширительного бака в системе горячего водоснабжения: 1 – расширительный бак; 2 – предохранительный клапан; 3 – насос; 4 – фильтр; 5 – обратный клапан; 6 – запорный кран
