Вентиляционный обратный клапан: назначение, виды, установка

Производители клапанов в России

На отечественном рынке представлено не так уж много производителей этого оборудования. Связано это с малым объёмом производства, так как установка и замена клапанов происходят довольно редко. В России можно купить противопожарный клапан для вентиляции производства нескольких фирм:

  • ЗАО AMALVA — международный производитель вентиляционных систем и оборудования. Основано ещё в 1997 году. Производит противопожарные клапаны с 2007 года.

  • ЗАО «Вингс-М» — специализированное предприятие по производству вентиляционных клапанов, широко использует продукцию швейцарской Belimo. Является разработчиком и производителем собственных моделей противопожарных клапанов под торговыми марками КЛОП-1, КЛОП-2, КЛОП-3 и линейки клапанов противодымной вентиляции КЛАД-1, 2, 3. Завод обустроил собственную тестовую установку для испытаний продукции в условиях, приближённых к огневым.

  • ЗАО «Вентмаш М» производит отопительное и вентиляционное оборудование, в том числе обратные, дымовые и противопожарные клапаны с различными типами приводов и степенью взрывозащиты.

  • ООО «Лиссант» является крупнейшим производителем строительных материалов и вентиляционных систем на юге России. Кроме клапанов, производит несколько наименований оборудования для вентиляции.

11 Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

  1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

    В перевернутом положении створка запорного устройства остается открытой

  2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
  3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
  4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
  5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

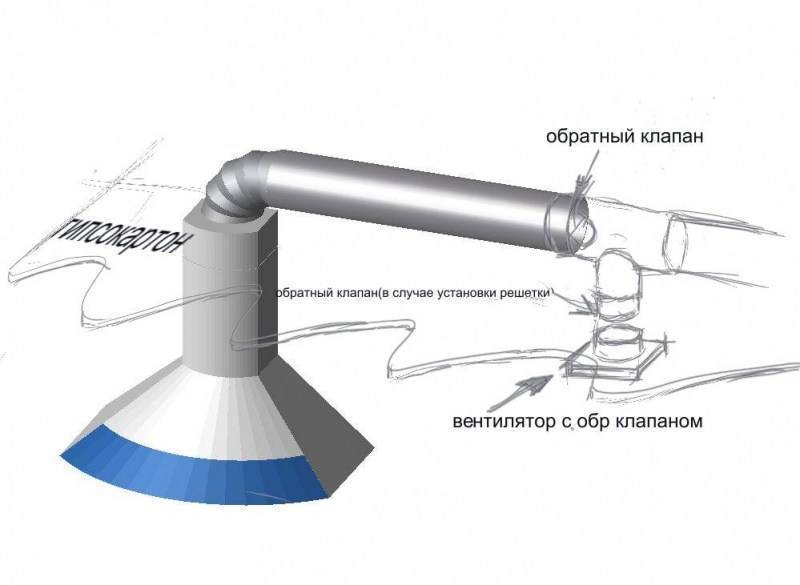

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

  1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
  2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
  3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

  • Нужно снять старую вентиляционную решётку.
  • Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
  • Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
  • Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
  • Мембраны к картонной рамке прикрепляют при помощи скотча.
  • Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
  • Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Как правильно настроить вентиляцию в кухне.

Кухня является источником большого накопления влаги, запахов и других вредных веществ. Чтобы эти пар и влажность не шли в квартиру, их нужно быстро выводить. Для этого используется кухонная вытяжка, которая устанавливается над плитой и во время готовки вентилятором выбрасывают избыточную влажность в вентиляционную шахту. Рекомендуют включать 1-2 скорость, потому что 3 является избыточной для шахт и доставляет хлопот соседям. Когда у вас включена вентиляция, у вас хорошо выходит пар. Но если выключена кухонная вытяжка, все пары и пары чайника поднимаются к верху и расширяются.

Если вентиляционное отверстие закрыто гофра трубой от вытяжки, то спертому и воздуху некуда выходить. Нужно ситуацию изменить. Первый пункт установить удвоенную решетку. В первую часть через переходник надевается гофра труба. Когда она включена, запахи выходят через нее . Нижняя часть предста независимо от вентиляционной кухонной вытяжки

Обязательно важно при покупке удвоенной решетки вынуть изнутри мелкую сетку, в связи с тем, что оно быстро загрязняется и ее тоже необхвляет собой обычную решетку, через которую воздуходимо чистить каждые две недели. Иногда бывает ситуация , что невозможно поставить удвоенную решетку, потому что шахта плотно закрыта мебелью

Тогда можно в этой части, в переходнике, или в самой гофра трубе нарезать небольшие отверстия, диаметром примерно 1 см. Тогда воздух будет проходить и выкачиваться через шахту. Это можно сделать просто в бытовых условиях. В гофра трубе делаем небольшое отверстие и ручкой расширяем его, делая наклон по потоку воздуха , тогда воздух по вентилятору будет проскакивать, даже когда вентилятор выключен.

А что если нужно оборудовать вентиляцию в загородном доме ? Нужно организовать приток и выход воздуха. Получить приток воздуха можно, установив приточный клапаны. Например над батареями. Вытяжным каналом должны служить какие-то вентиляционные шахты. Если в доме есть камин, он тоже является вытяжной шахтой, потому что имеет дымоход, засасывающий дым при работе. А когда не работает, выходит воздух из дома. Так же выводится углекислый газ и влажность. Но если в доме присутствует туалет, то запахи и влажность тоже выходят через вентиляционную шахту в камине. Это не совсем верно. В комнате , где возможно загрязнение воздуха, должны быть свои вентиляционные шахты. И притока воздуха должна быть достаточной для работы обеих шахт. Делаем вентиляционную шахту, которая имеет разную высоту. Если у вас есть второй этаж, к этой же вентиляции можно подключить выход второго этажа. Единственное замечание — лучше сделать небольшой участок параллельно и завести несколько выше чем вход воздуха. Это позволит не перетекать звуку с первого на второй этаж и не выдавать воздух, который идет с первого этажа на второй. Величину трубы и размеры можно подсчитать, обратившись к специализированной вентиляционной компании. Если есть камин и вентиляционное отверстие, например в туалете или ванной, притока воздуха должно быть достаточно для работы этих устройств. На кухне рекомендуется сделать отдельную вентиляционную шахту, а также поставить кухонную вытяжку над плитой, которую вывести через обратный клапан на улицу. Пары, выходящие от готовящейся еды, будут выходить прямо наружу. Но желательно, чтобы была небольшая труба для того , чтобы не охлаждался вентиляционный участок. Таким образом можно сделать естественную вентиляцию и у вас круглосуточно воздух будет удаляться, дом будет сухой и чистый , не будет образовываться плесень.

Как настроить вентиляцию в неотапливаемом помещении?

Если есть загородный дом , подвал, который не отапливается , или чердак, эти помещения всё-равно накапливают влажность. Такие помещения нужно проветривать. В данном случае делаются отдушины ,которые накрываются решетками, чтобы была возможность прохождения свежего воздуха. Еще один вариант вентиляции в неотапливаемом помещении- это лоджии, которые достаточно герметично застекленные. Выходя в холодный период в лоджию, выпускается объем влажного и теплого воздуха из квартиры, который может оседать на конструкциях и приводить к гниению. Также нужно завести в воздух комнату. Делается это следующим образом: на лоджии нужно установить приточный клапан, который позволяет завести воздух и внутри регулируются диффузором. Размер этой конструкции телескопический, позволяет гибко подходить под разный размер. Соответственно воздух поступает в лоджию, проходит через клапан, проветривает комнату и удаляются в вентиляционную шахту. В итоге у вас не гниют конструкции и постоянно проходят свежий воздух, можно хранить на лоджии какие-то вещи и вентиляция идет естественным круглосуточным образом.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

  • причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
  • тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
  • если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
  • вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
  • работа естественной вентиляции без притока не наладится.


Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

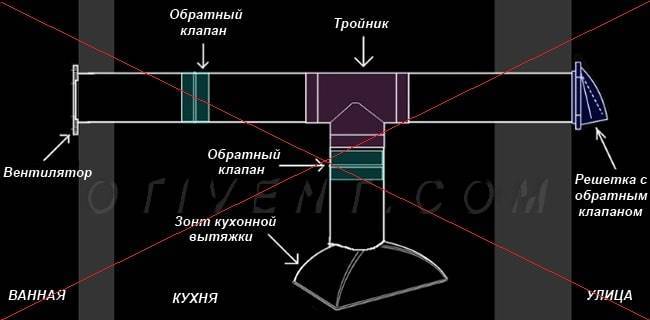

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

  1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
  2. При отключенных вентиляторах запахи туалета просочатся в кухню.
  3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.


Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.


Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

  • вывести лишнюю влажность и запахи на улицу;
  • создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

  • сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
  • уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Разновидности

Обратный клапан для вентиляции помогает справиться с перечисленными проблемами.

Обратные клапаны различаются по многим признакам: по форме, размеру, способу управления и расположенияИсточник oboiman.ru

Эта конструкция является барьером, который мешает воздуху, а также частицам пыли и жира вернуться обратно. Этому способствуют специальные лопасти и их движение. Моделей на рынке огромное множество, поэтому рассмотрим самые популярные виды.

Одностворчатый клапан

У этой конструкции есть и другое название, которое также часто встречается, – гравитационный обратный клапан для вентиляции. Обычно он цилиндрической формы, есть створка, которая полностью закрывает вентканал. В движение она приходит от порывов воздуха. Работа происходит следующим образом: когда поток стремится в вытяжку, он давит на створку и открывает ее.

В случае с обратной тягой давления не происходит, и клапан остается закрытым. При правильной установке такая модель себя показывает хорошо, даже если монтировать ее в условиях естественной вентиляции.

В некоторых вариантах центр тяжести находится не по центру, а смещен в лево или вправо. Если тяга в системе небольшая, то створка может просто не открываться. Чтобы помочь ей, необходимо немного уравновесить стороны. Для этого прикрепите небольшой груз – например, монету – на меньший из лепестков.

Рендер одностворчатого клапанаИсточник airpromvent.ru

«Бабочка»

Это привычные нам клапаны вентиляционные вытяжные, которые имеют 2 независимые створки. Аналогия с бабочкой появилась из-за принципа работы лепестков, которые открываются и закрываются автономно друг от друга, и напоминают порхание. Такие конструкции часто оснащают пружинами, которые помогают перегородкам вернуться в начальное положение. То, насколько широко откроется клапан, зависит от напора воздуха.

При обратной тяге пружины удерживают лепестки и не дают им открыться, поэтому даже при нарушении функционирования вентиляции, ни запахи, ни пыль не проникнут обратно.

В условиях естественной системы напора будет недостаточно для эффективной работы «бабочки» – то есть пружина всегда будет оставаться неподвижной. Поэтому лучшее решение – это комбинировать двустворчатые модели с вентиляторами. В магазинах можно встретить уже готовые гибридные конструкции.

Встречаются разные модификации: например, модели со створками в форме полуколец или же варианты без пружин, которые работают на гравитации. В таком случае установка клапана возможно только вертикально.

Внешне «бабочка» похожа на одностворчатый клапан, только створки не соединены, нет единой траектории движенияИсточник smooth-air.co.nz

«Жалюзи»

Такой клапан вентиляции устанавливают в конце канала. Его задача – перекрыть большую отдушину, с чем не справляются одностворчатые модели и «бабочки». Принцип работы базируется на силе тяжести. Створки расположены горизонтально, и у каждой есть своя ось.

Когда поток не поступает в систему, ламели опущены – это блокирует обратную тягу. Если же воздух всасывается, поднимаются лепестки и открывается клапан. Такое устройство похоже на вентиляционные решетки. Их производят из пластика и металла.

С гибкой мембраной

У таких конструкций нет ламелей. В качестве затворки выступает мембрана, то есть полимерная пленка. Она создается под форму и размер вентканала. Когда обратный клапан для воздуха закрыт, вход перекрывается полностью. Под давлением края отгибаются и пропускают поток. Если появилась обратная тяга, то пленка плотно прижимается к решетке и сдерживает порыв.

Архитектура клапана проста настолько, что некоторые предпочитают делать его самостоятельно. Большую роль играют материалы – качественная пленка и то, как она присоединяется к корпусу.

Если клапан некачественный, то мембрана просто не будет держаться и сорвется при первом порыве ветраИсточник build-experts.ru

Другие различия

Самые распространённые модели традиционно прямоугольные или круглые

Чтобы понять, какую выбрать, нужно обратить внимание на сечение и размер воздуховода. Клапаны круглой формы бывают диаметром от 10 см до 15 см и выше. Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м

Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м.

Также различается и метод управления – есть автоматические модели, которые работают от электричества, и ручные, которые управляются с помощью рычага. В зависимости от расположение воздуховода, монтаж может осуществляться горизонтально или вертикально.
