Газовые котлы для отопления дома: расчет необходимой мощности

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

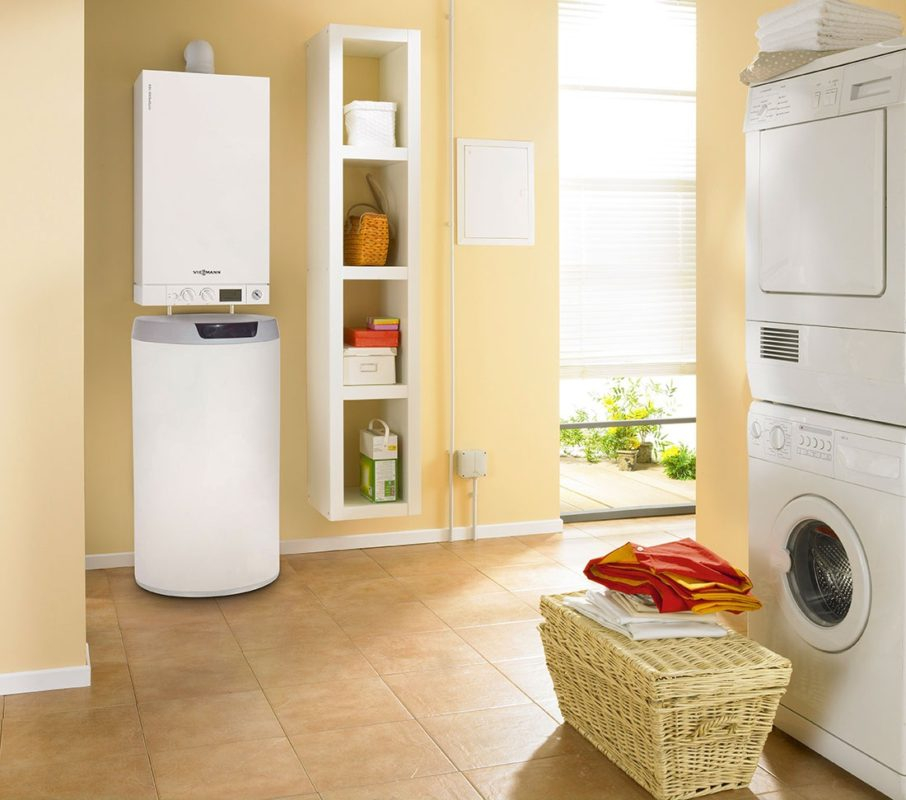

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Подготовительные работы

Монтаж газового котла.

Для установки газового котла нам потребуются:

• котел;
• шаровые краны;
• труборез;
• ножовка;
• анкеры;
• американки;
• фильтры (газовый, магнитный, грубой очистки воды);
• прокладки;
• фум-лента;
• герметик;
• хомуты;
• болты с шайбами граверами;
• дрель;
• трубы;
• напильник;
• зубило;
• рулетка;
• уровень;
• горелка;
• набор ключей (гаечные, торцовые и разводной);
• отвертки.

Схема обвязки двухконтурного газового котла.

Сначала разрабатывается схема подключения настенного газового котла. Предварительная обвязка оборудования сможет помочь сделать монтаж оборудования своими руками. Схема отопления, основанная на принципе принудительной циркуляции, учитывает ряд следующих объективных критериев:

• местонахождение котла;
• параметры совместимости соединений по размерам;
• расположение систем водоснабжения, отопления и газоснабжения.

Шаровые краны и фильтры — неотъемлемые элементы газового котла Котел не подключается напрямую к трубам отопления. В качестве своеобразного посредника выступают разборные гайки-американки.

Благодаря данному способу присоединения можно без проблем снять котел для ремонта (полной замены) или без слива воды отключить его от отопительной системы.

Схема гидравлической обвязки газового котла.

Чтобы котел в доме работал эффективно на протяжении длительного периода, необходимо правильно установить шаровые краны. Они должны быть во всех магистральных соединениях:

• на холодной и горячей воде;
• на подаче, «обратке» и сливе труб отопления;
• сгонах и фильтрах.

Схема соединения кранов с трубопроводами (ИЗОБРАЖЕНИЕ 3) осуществляется с использованием различной резьбы: как с двумя внутренними (ВВ), так и с наружной и внутренней (ВН). Помимо основных функциональных «обязанностей» (подача теплоносителя), шаровые краны помогают:

• сбрасывать давление в системе водоснабжения;
• проводить проверку и промывку магистралей;
• осуществлять слив воды в зимнее время при ремонте.

Устройство газового котла.

Обвязка котла шаровыми кранами фактически решает одну задачу — позволяет отсечь котел и фильтры от системы отопления. При закрытии кранов можно без проблем осуществлять очистку этих элементов.

Создание фильтрационной системы необходимо для предотвращения попадания различных частиц, которые могут привести к выходу оборудования из строя. Обвязка настенного газового котла в обязательном порядке предусматривает монтаж фильтра грубой очистки. На пути к котлу он задерживает крупные частицы песка, ржавчины и окалины, которые поступают вместе с водой из водопроводной системы.

Монтаж фильтра грубой очистки осуществляется на обратной трубе отопления гайкой вниз. Многие зададутся вопросом: а почему установка фильтра происходит на «обратке», а не трубе подачи? Это поясняется тем, что циркуляционный насос находится в котле как раз на этой трубе. Вследствие этого устанавливаемый фильтр защищает одновременно и насос, и котел.

Схема монтажа двухконтурного котла отопления включает установку еще двух фильтров: магнитного и газового. Магнитный фильтр защищает теплообменник оборудования от возникновения накипи, которая во время нагревания воды является причиной перерасхода газа. Очень часто накипь выводит из строя и сам котел. Монтаж фильтра осуществляется перед отопительным оборудованием на трубу с холодной водой.

Обвязка системы газовым фильтром помогает очищать газ от пыли, окалины, ржавчины и частиц смолы. Установить нужно два фильтра с обеих сторон котла. Данная процедура в значительной мере увеличивает эксплуатационной срок газового оборудования.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Среднестатистический расход газа за месяц, день, час

Как рассчитать, сколько газа расходуется? Можно сделать приблизительно, невозможно учесть все факторы. Данные:

• теплотворная способность газа;
• КПД обогревателя;
• теплопотери здания;
• дополнительные расходы (например, система горячего водоснабжения ГВС).

Упрощенная версия, можно составить представление о предстоящих расходах. Расшифровка обозначений:

• V – вычисляемый объем газа;
• Q – необходимое тепло;
• q – калорийность газа.

Объем газа сильно зависит от температуры, давления, учитывается объем паров газа при нормальном атмосферном давлении. Из 1 кг жидкой фазы газа получается примерно 450 литров паров. Чтобы вычислить, сколько тепла необходимо для обогрева, рассчитывают теплопотери стен, дверей, окон, пола, потолка. Если есть вентиляция – добавляют показатель. При использовании ГВС, показатель V умножают на коэффициент 1,15. Калорийность газа определяют по таблицам, переводят в кВт.

В качестве примера, можно рассчитать для дома, площадью 100 м2. Опираясь на таблицу, определяем среднее значение потерь в 120 Вт/м2ч, переводим в киловатты, получается 0,12 кВт/м2ч. Умножаем на общую площадь дома, получается 12 кВт/ч — показатель Q.

Используется сжиженная смесь пропан-бутанового газа, калорийностью 11,5 кВт/кг. Котел с закрытой камерой, производительностью 92%. Осталось вставить показатели в формулу. V = 12 : (11,5 х 92 : 100) = 12 : 10,58 = 1,13 м3/ч. В сутки получится 1,13 х 24 = 27,12, в месяц 813 м3.

Что будет, если неправильно рассчитать требуемую мощность

Если мощность твердотопливного котла отопления выбрана меньше расчетной, то котёл будет работать на пределе возможностей. И само собой, это неизбежно приведет к преждевременному его износу. В таком случае также стоит ожидать крайне медленный прогрев системы отопления, а также температуру в жилых помещениях ниже комфортной.

Мощность котла выше расчетной приводит к быстрому образованию сажи дымохода. Это чревато образованием конденсата в дымоходе, и как следствие еще более интенсивным оседанием сажи. В таких случаях приходится решать проблему с помощью различных распределителей и теплоаккумуляторов, что не является дешевым мероприятием. Следовательно, правильный выбор мощности поможет правильно определить стоимость котельной на начальных этапах. Если купить твердотопливный пиролизный котел в компании Котел52, то все основные вопросы отопления Вашего дома будут решены заблаговременно.

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

• если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
• если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
• отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

• при наличии одной внешней стены — 1,1;
• две стены выходят на улицу — 1,2;
• три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

• на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
• на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

1. Находим объем. 87 * 2,7 = 234,9 куб. м.
2. Округляем — 235 куб. м.
3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
4. Округляем, получаем 8 кВт.
5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
6. Округляем: 6 кВт.
7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Характеристики, которые будут влиять на расчет

Те, кто хотят произвести расчет котла для отопления дома с максимальной точностью, могут использовать методику, которую предоставляет СНиП II-3-79. В данном случае профессиональные расчеты будут учитывать следующие факторы:

• Среднестатистическая температура региона в самое холодное время.
• Изоляционные свойства материалов, которые использовались для постройки ограждающих конструкций.
• Вид разводки отопительного контура.
• Соотношение площади несущих конструкций и проемов.
• Отдельные сведения о каждой комнате.

План дома — один из основных документов для проведения расчета мощности котла

Как рассчитать мощность котла отопления? Чтобы выполнить точнейшие расчеты, применяется даже такая информация, как данные о единицах бытовой и цифровой техники, — ведь все это тоже каким-то образом выделяет тепло в помещения.

Так, кпд котлов отопления может быть выше расчетных значений, тем более – они, как правило, округляются.

Какой запас производительности должен быть

Что касается двухконтурных котлов для отопления частного дома, то показатель лучше не уменьшать ниже 20-30%, ведь оборудование работает по принципу прироста ГВС. Как только потребителю понадобится горячая вода, то качественные манипуляции с отопительным контуром прекращаются. Чтобы обеспечить правильную работу с обеими системами, нужно выбирать котел для отопления дома с достаточно высокой производительностью.

Независимо от используемого топлива для работы оборудования с учетом погодных условий в регионах цифры зачастую варьируются от 15 до 25% от мощности

Только в редких случаях его нужно увеличивать, очень важно обращать внимание на самую низкую температуру зимой и степень утепления дома

Теплопотери в квартитре

Излишек мощности с превышением 40% будет возможен только при использовании бойлера косвенного нагрева, такая связка с котлом Viessmann Vitoplex 200 довольно практичная. Но не стоит забывать о том, что все расчеты производятся с учетом ситуации, любые показатели не должны “простаивать”, их в обязательном порядке нужно направить на определенную цель, в данной ситуации это нагрев горячей воды, восполнение потерь теплообмена или заполнение буферной емкости. В противном случае увеличение не будет рациональным и принесет одну из распространенных проблем в системе.

Что влияет на расчетную мощность

Котел должен не только восполнять все тепловые потери конкретного здания или помещения, но и иметь определенный мощностный запас. Почему необходимо брать значение больше расчетного:

• оборудование не должно работать на пределе возможностей — это приводит к преждевременному износу;
• нужно учитывать вероятность аномальных температур;
• для частного дома полезно учесть возможность расширения площади.

Некоторые покупатели не знают, в каких единицах исчисляется главный параметр газового оборудования, определяющий его производительность. Тепловая мощность аппаратов измеряется в киловаттах (кВт). Эта величина всегда указывается в техническом паспорте каждой модели.

Расчёт необходимого количества тепловой мощности для помещения этого объема и требуемого состояния

Состояние помещения бывает трёх категорий:

• Обычное — стандартная постройка без специальных теплоизоляционных мер, таких как пластиковые окна, утепление пенопластом и т.д. Для обогрева одного кубического метра такого типа помещения необходим 41 Ватт тепловой энергии*.
• Тёплое — помещение, при строительстве которого применялись меры по теплоизоляции (установлены пластиковые окна, стены утеплены минеральной ватой или пенопластом и т.д.). Для обогрева одного кубического метра такого типа помещения необходимо 30 Ватт тепловой энергии.
• Холодное — помещение с большим количеством окон, дверей, на крайних этажах и с тонкими стенами. Для обогрева одного кубического метра такого помещения необходимо 47 Ватт тепловой энергии.

* в климатических условиях Украины, Беларуси, Молдавии и европейской части России включая Москву и Нижний Новгород.

Таким образом для вычисления количества тепла, необходимого для обогрева определенного типа помещения заданного объема необходимо найти произведение объема помещения в кубических метрах на показатель требуемой теплоты (41, 30, 47 соответственно). Для обеспечения необходимого запаса тепла и различных погрешностей, прибавляем ещё 20% (умножаем на коэффициент 1.2) и получаем количество тепла, необходимое для обогрева конкретного помещения.

Состояние помещения	ОбычноеТёплоеХолодное
	Вт.*

* (с учётом коэффициента 1.2)В оглавление Вычислив количество тепла для данного помещения вы можете сохранить результат в список, нажав кнопку «Добавить».

Позднее, по этому списку мы произведем окончательный итог всей тепловой мощности для всех помещений. Удалить ошибочно добавленное значение можно кнопкой «Удалить», а кнопка «Очистить» обнуляет результаты.

Плюсы и минусы газовых котлов для частного дома

Газовые котлы востребованы и пользуются большой популярностью, благодаря удобству и практичности использования, имеют приемлемую стоимость в сравнении с аналогами.

Другие преимущества газовых котлов для частных домов:

• Автономность. Независимыми газовыми котлами называют те модели, которые для работы не нуждаются в постоянном подключении к общим коммуникациям, то есть оборудование подключено к баллонам, в которых находится газ.
• Стоимость топлива – газа. Исходя из трудозатрат на отопление, это использование этого топлива наиболее адекватно и экономично.
• Высокий коэффициент полезного действия (КПД). При правильном выборе, монтаже и эксплуатации газового оборудования средний КПД в среднем достигает 90%. Вне зависимости от температуры на улице, разновидности оборудования и типа топлива.
• Оборудование работает абсолютно бесшумно. Система автономная и способна поддерживать заданный человеком температурный режим.
• Продолжительный эксплуатационный срок. Качественное оборудование при надлежащем уходе способно проработать около 20 – 25 лет.
• От газового оборудования нет грязи.
• Компактные размеры в сравнении с аналогами. Для своего распоряжения газовое оборудование не требует больших помещений. Некоторые модели имеют размеры, как стиральная машинка автомат.
• Газгольдеры, содержащиеся в природном газе, считаются абсолютно безопасными для жизни и здоровья человека.
• Простота использования. Для работы системы нет нужды оснащать оборудование большим количеством кнопок, рычагов и т.д. На приборке достаточно найти кнопку включения и отключения, а также вентиль для подачи топлива.

Несмотря на большое количество достоинств, система, к сожалению, не лишена недостатков.

Среди основных минусов следует выделить:

• Предварительно собственник частного дома должен получить разрешение для установки газового котла.
• Опасность утечки и восприимчивость к сбоям.
• Особые требования к помещению, где установлен котел – отдельная комната, отгороженная дверью и стенами, нежилое и сухое, площадь не менее 8 кв.м.
• Обязательно наличие дымохода и автоматического блока контроля (газовая арматура, контроллеры, клапаны, термостат, реле максимального и минимального давления).

Как выбрать газовый котел для частного дома?

Как работает котел в разных режимах

У прибора есть важные особенности. Чтобы понять их, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах по отдельности.

На отопление

Трехходовой клапан приводится в особое положение. Это означает, что рабочая среда из первичного теплообменника поступает в отопительный контур.

Режим следующий:

1. Температура теплоносителя отслеживается сенсором. При остывании на 1° датчик отправляет сигнал на контроллер – открывается подача газа, и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры, на 5°С превышающей установленное пользователем значение, котел отключается.
3. После остывания пункты 1 и 2 повторяются.

При наличии выносного термостата котел учитывает еще и температуру воздуха в доме. Самые совершенные модели оснащаются погодозависимыми датчиками, которые определяют наружную температуру. При ее изменении двухконтурный газовый котел успевает своевременно скорректировать производительность по теплу.

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС приходит в движение, и датчик протока отправляет сигнал контроллеру. Тот переключает трехходовой клапан, и вещество, циркулирующее в отопительном контуре, из первичного теплообменника направляется во вторичный. Этот процесс представлен на видео.

Объем горячей воды, приготавливаемый за единицу времени, зависит от мощности отопителя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнять, какая разность температур на входе и выходе при этом подразумевается (dt). У некоторых изготовителей она составляет 35°С, у других – только 25°С.

При мощности котла менее 20 кВт производительность по горячей воде невысокая. В таких условиях более удобна модель со встроенным бойлером.

Ее преимущества:

1. Подогрев жидкости осуществляется в периоды, когда система отопления не требует тепла.
2. Даже при самой малой мощности производительности хватает на несколько точек разбора.
3. Из крана сразу идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченная во времени производительность по горячей воде (зависит от объема бойлера).

Необходимо учесть и увеличение расхода газа, что обусловлено теплопотерями в накопительной емкости.

https://youtube.com/watch?v=R0XMnpwPZAo

Летнее время

При переключении в этот режим котел совершает следующие действия:

1. Трехходовой клапан переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После подогрева теплоносителя до заданной температуры котел отключается, затем, когда вещество остывает, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

• на обогрев 1м3 в панельном доме требуется 41Вт;
• в кирпичном доме на м3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем,  затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м2  с потолками 2,7м.

1. Вычисляем объем: 74м2*2,7м=199,8м3
2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт

В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон.  Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону. Считаем, что стеклопакеты хорошие и получаем 8кВт

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода

Но в квартирах большую роль играет расположение комнат и этажность.  Принимать во внимание нужно стены, выходящие на улицу:

• Одна наружная стена — 1,1
• Две — 1,2
• Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел, а не твердотопливный,  или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи  о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления.   Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.
