Разновидности подрозетников: материалы, конструкция и размеры

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

  • Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
  • Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.
  • Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
  • По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
  • При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Демонтаж старой розетки

В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет – достаточно притянуть розетку саморезами в специальные отверстия.

Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное – не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.


Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.


2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.


2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.


3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние – из жестяных банок.

Можно теперь выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом “правильном” пути:

  1. Выдалбливание подрозетника – работа грязная и пыльная, требует перфоратора или зубила с молотком.
  2. Установка нового подрозетника – работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
  3. Поломка проводов. Это самое плохое, что может быть. Провод придется сращивать, место тщательно изолировать, до контакта потом на добраться…
  4. Новые подрозетники более глубокие, чем старые, а межкомнатные стены в наших квартирах тонкие – и можно запросто пробыть дыру из зала в спальню или наоборот)

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно – пишу дальше.


4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.


5 Новая розетка. Разбираем.Вид спереди.


6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.


7 Подлючаем провода к клеммам розетки

Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.


8 Розетка почти установлена


9 Как правильно закрепить розетку в бетонной стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет “гулять” из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…


10 Качественный монтаж розетки саморезами

Кто поддерживает горение а кто нет?

Все «подопытные» произведены в России или в Украине. А как известно пластик у нас может быть самый разный, и результат непредсказуемый. Я сымитирую нагрев проводки и возгорание.

Для этого достаточно сначала их слегка разогреть и посмотреть, как они себя будут вести под нагревом. А потом подвергнуть их открытому огню. Равномерно прогрев их горелкой буквально 20 секунд, пластик всех корпусов начал плавиться. А еще через 20 секунд легко загорелся.

Горят абсолютно всё. И горят и распространяют огонь прекрасно. Никакие они не самозатухающие. И даже Schneider и Legrand горит. Есть у вас проводка начнет греться, разогреет пластик до возгорания, они прекрасно будут его поддерживать…

Единственное что положительно влияет на время выгорания, так это толщина пластиковой стенки. Те что подороже и потолще – воспламеняются позже остальных и горят дольше. А то что не распространяет горение – не правда. Удивили меня наши производители. Всё горит почти одинаково. Нет никакой разницы.

Остается надеяться что у Вас качественная автоматика, которая сработает раньше, чем прогреется подрозетник до воспламенения. Тут конечно лучше взять толстостенные модели.

Подрозетники конкретных производителей

У каждого производителя существуют свои стандарты на розетки и подрозетники. Но все они стараются придерживаться госстандартов, поэтому различия могут быть незначительны. Но если постоянно пользоваться каким-либо отдельным видом розеток, то и подрозетники лучше приобретать этой же фирмы.

На сегодняшний день выделяют несколько популярных брендов:

  • Стандартные стаканы для розеток от российской фирмы производителя Schneider Electric имеют следующие размеры — диаметр 65 мм, а глубина — 45 мм.
  • Тамбовский производитель Hegel придерживается несколько других стандартов. Глубина подрозетников составляет 60 мм, а внешний диаметр — 68 мм. Их часто используют для монтажа переключателей.
  • LeGrand — это французский производитель, занимающий лидирующие позиции по производству и сбыту данной продукции. Внешний диаметр фирменных розеточных коробов составляет 70 мм, при глубине 65 мм. Кроме этого, фирма выпускает подрозетники со стандартными размерами с глубиной стакана в 40 и 60 мм. Такие элементы больше подходят для группированных розеток.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Установка в гипсокартон

Установка подрозетника в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

Монтажные работы осуществляются по следующему алгоритму:

  1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
  2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
  3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
  4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
  5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
  6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.

  7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
  8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
  9. Фиксаторы закручиваются отверткой.
  10. Симметричность мультибокса проверяется уровнем.

При наличии звукоизолирующего слоя

Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

  1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
  2. Ослабляются распоры гипсокартона.
  3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
  4. Коробку ставят в готовую нишу.
  5. Закручивают распорные винты.
  6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

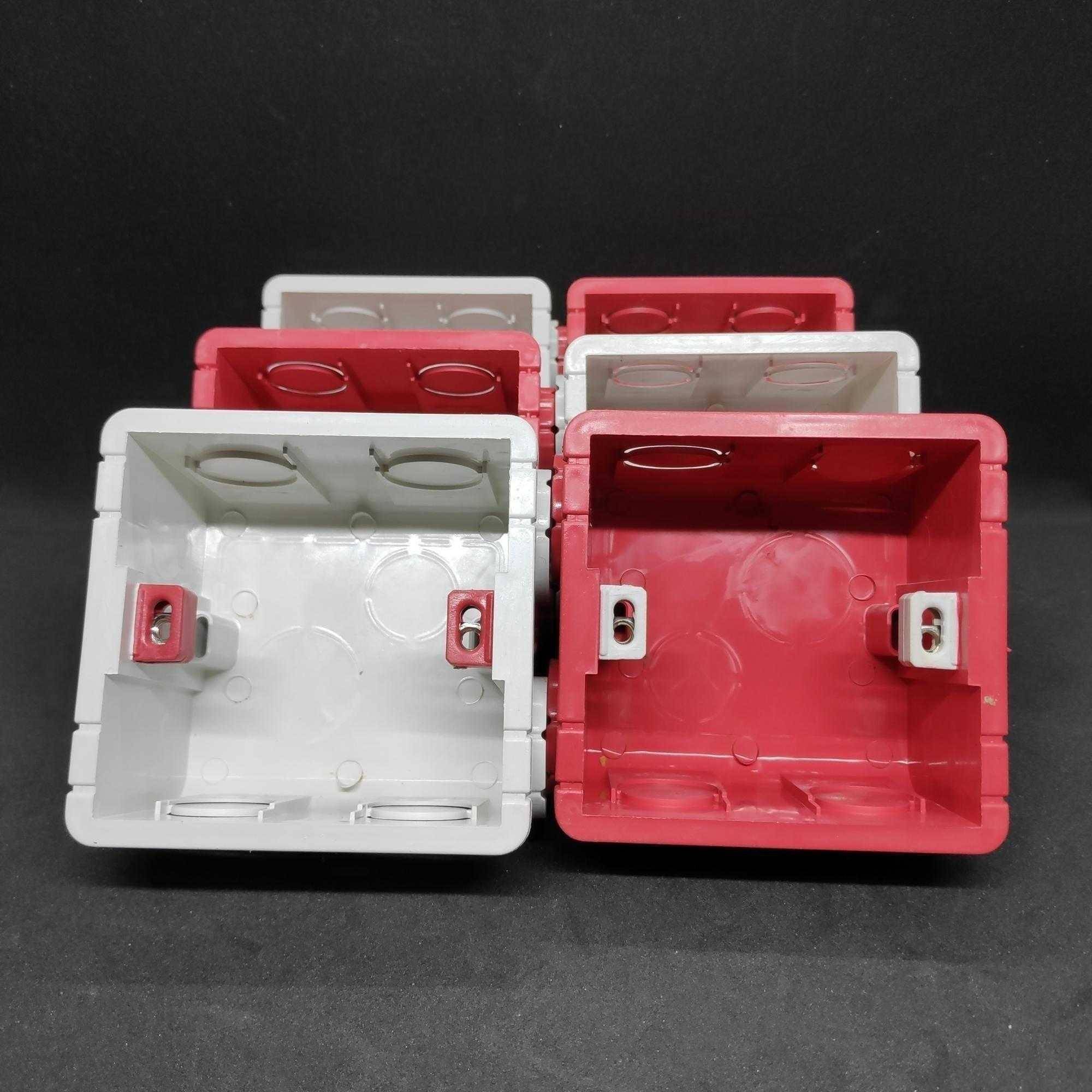

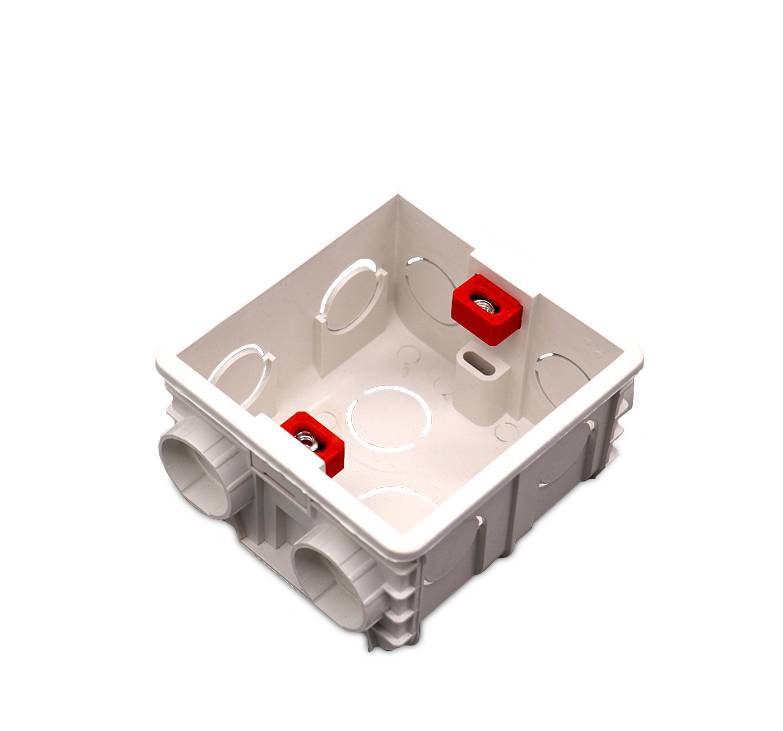

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Установка своими руками

Место для установки

В монтаже подрозетника в бетонную стену нет ничего сложного или требующего специфических навыков, поэтому каждый может осуществить этот процесс самостоятельно, если будет следовать приведенному ниже алгоритму действий:

Первоначально, необходимо подготовить разметку на будущем месторасположении коробки. Существует несколько общепринятых стандартов, определяющих расстояние места установки подрозетника от уровня пола: 30 см. в жилых помещениях; 120 см. над столешницами в кухонных помещениях; 100 см. возле стиральных машин; 90 см. при монтаже выключателей света. При этом, указанные стандарты не являются обязательным правилом, их можно видоизменять в зависимости от индивидуальных потребностей.

После окончательного выбора месторасположения установочной коробки на поверхность стены, разметка наносится при помощи графитного карандаша и линейки.

Высверлить в стене отверстие для подрозетника. Для бетонных поверхностей рекомендуется использовать алмазные коронки для перфораторов или насадки, оснащенные зубцами из победита. Сверло также должно быть алмазным или победитовым, эти разновидности успешно справляются с бурением бетона. При этом, желательно, чтобы провод был не просто отведен в сторону, а каким-либо образом зафиксирован, иначе возникает риск его повреждения во время сверления. Остановиться необходимо только в момент полного погружения коронки вглубь бетона.

Если подрозетник проваливается в подготовленное для него отверстие примерно на полсантиметра, то была достигнута идеальная глубина. В случаях, когда этого не происходит, рекомендуется вручную произвести фиксацию габаритов отверстия, чтобы установочную коробку можно было разместить в нем без труда.

На этом этапе в коробку вводится провод. Для этого в верхней части полученного отверстия любым строительным инструментом необходимо проделать штробу. Для этого, можно использовать перфоратор или электродрель, а если структура бетона отличается мягкостью, то даже обычное зубило или стамеску. Главное требование заключается в том, чтобы провод легко размещался в штробе, при этом, не мешая и не давя на корпус коробки.

В корпусе подрозетника необходимо при помощи острого режущего инструмента проделать дыру под провод. Обычно, разметка уже присутствует, остается только выбрать наиболее подходящий под диаметр провода вариант.

Провод пропускается через проделанное в корпусе отверстие, после чего коробка размещается в стене. На этом этапе необходимо внимательно следить за запасом свободного места, оставшейся глубины должно хватить еще и для раствора, поэтому резерв составляет не менее 0,2-0,3 см.

Если все элементы подошли друг другу по габаритам и коробка спокойно входит в стену, то отверстие в ней необходимо очистить от пыли и различного строительного мусора.

Для изготовления раствора можно использовать строительную или медицинскую разновидность гипса, а также алебастровые смеси

Важно помнить, что подобные растворы твердеют фактически моментально, поэтому уже примерно через 5 минут их будет невозможно использовать, поэтому в данном процессе важна оперативность. Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки

Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Подрозетник должен быть надежно вставлен в стену, так, чтобы смесь начала вытекать из его отверстий на задней стороне корпуса. После этого, к нему лучше лишний раз не прикасаться, чтобы дать раствору высохнуть, обеспечив максимальную фиксацию.

Дополнительно можно заложить раствор в боковые щели, а также по периметру вокруг подрозетника. Не нужно бояться его попадания на корпус, гипс и алебастр после высыхания легко отделяются от пластика.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

Материал, из которого изготовлена стена.
Размер и форму отверстия под розетку или выключатель.
Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов. Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки. Надежно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные “лапки”, которые выдвигаются с обратной стороны листового материла, будут надежно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то ее размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на ее место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединенными в ряд коробками.

Все, что нужно знать о подрозетниках для гипсокартона

Три коробки объединены в один блок без ущерба для прочности монтажа

Монтаж подрозетников в гипсокартон — самый важный этап в установке различного электрооборудования, такого как розетки, выключатели, регуляторы и т.п. От качества монтажа подрозетника зависит прочность крепления перечисленного оборудования на поверхности стен.

Следовательно, от того, насколько хорошо выполнена установка подрозетников в гипсокартон, зависит стабильность и безопасность работы электрической сети в доме или квартире.

Монтажные коробки от разных производителей могут различаться цветом и формой, при том что размеры используются стандартные

Подрозетник, или как его еще называют, стакан или монтажная коробка под розетку для гипсокартона — закрытый с одной стороны полый цилиндр со стандартными типоразмерами. Ближе ко дну монтажной коробки и на самом дне предусмотрено 4-6 вводных отверстий, через которые внутрь заводятся кабели.

Большое количество вводных отверстий необходимо для последовательного подключения нескольких приборов в одну цепь или для того, чтобы провода было удобнее подвести с той или иной стороны.

Для производства монтажных коробок применяются следующие материалы:

  • Полиамид – температура плавления свыше +960 °С (не горит);
  • Полипропилен – плавится при +650 °С (не горит);
  • Поливинилхлорид – плавится при + 220 °С (плохо горит);
  • Полистирол (АБС) – плавится при +180 °С (горит с выделением токсичных газов).

Конструкция и типоразмеры

ИллюстрацииСтандартные размеры
Установочный диаметр. Установочным диаметром называется размер окружности, вырезанной в плите под установку монтажной коробки.

Монтаж одинарного подрозетника

ИллюстрацииПошаговая инструкция
Сверлим отверстие. Размечаем центр отверстия. Ровно к центру отверстия прикладываем сверло. Посадочное гнездо сверлим чашкой подходящего размера.
Вставляем коробку в отверстие. Тут ничего сложного нет, кроме того, что нужно освободить отверстия под кабель.

Монтаж сдвоенного подрозетника

ИллюстрацииПошаговая инструкция
Разметка под установку сдвоенных розеток. Расчерчиваем горизонт. К линии прикладываем стакан, так чтобы крепежные отверстия встали на линию. Размечаем отверстия и, таким образом, получаем центры стоящих рядом розеток.
Сверлим отверстия. По намеченным центрам высверливаем два отверстия. Перемычка между высверленными отверстиями вырезается, как показано на фото.
Соединяем коробки в один блок. В боковой части каждого стакана находим заглушки, выполненные по форме соединителя.

Заглушки выламываем, так как через соединитель будет протягиваться кабель.

Как установить стакан заподлицо с поверхностью стены

ИллюстрацииОписание действий
Результат обычного монтажа. Если приложить шпатель вплотную к стакану, видно зазор — это значит, что каёмка на 2 мм выступает над гипсокартоном. Розетка этот зазор не скроет!
Нарезка фаски. Острым ножом по контуру отверстия срезается фаска на 2-3 мм вглубь. В результате вся каемка устанавливается заподлицо с поверхностью.

Монтаж розеток в стаканы

ИллюстрацииОписание действий
Присоединение розеток. Выводим из стакана провода длиной не более 10 см. Зачищаем изоляцию на 1 см. Провода вставляем в соответствующие клеммы и затягиваем винтами.

Классификация подрозетников

На рынке представлено огромное количество изделий. Может сложиться впечатление, что каждое из них уникально, и выбрать подходящий невозможно.

На самом деле подрозетники разделяются по следующим основным признакам:

  • материал;
  • конструкция;
  • размеры.

Также они могут отличаться по цвету и дизайну. Но эти характеристики не влияют на функциональность. Подрозетники по бетону устанавливаются в глубине стены, что позволяет не обращать внимания на некоторые уловки, придуманные маркетологами для продвижения своего товара.

Классификация по материалу

Самым демократичным во всех смыслах сырьём для подобной фурнитуры является пластик. В производстве используют негорючие составы, что позволяет устанавливать подрозетники даже в деревянные срубы или стены из гипсокартона. Также они могут быть окружены отделкой из ДСП, фанеры, вагонки.

Подрозетник в бетон из пластика и металла

С развитием технологий и появлением негорючих материалов, потеряли свои позиции металлические модели. Металл хорошо противостоит распространению огня, но проводит электрический ток, что повышает вероятность короткого замыкания. Поэтому он уступает своим конкурентам.

Правильное крепление подрозетника в бетонной стене

К плюсам металлических изделий относятся: прочность, гибкость и надёжность. За это у них есть свои почитатели.

Классификация по конструктивным особенностям

Конструкция подрозетника зависит от материала стен, для которых он предназначен. Но так или иначе она напоминает стакан. Монтаж подрозетников в бетонной стене гипсовым раствором.

Если такового нет, то разводится обычное цементно-песчаное тесто. Поэтому выпускается он без дополнительных крепёжных элементов.

Установка подрозетников в бетон на гипсовый раствор

Установка подрозетника в бетон на цементно-песчаный состав

  • К более мягким и полым стенам элемент нужно закреплять другим способом. Поэтому конструкторами предусмотрены дополнительные крепёжные планки.
  • В комплект вместе с основным продуктом входят винты или другие детали фиксации. Такие коробки удерживаются в материале за счёт распорок.
  • Последние, в свою очередь приходят в движение от поворота винта в предусмотренном отверстии подрозетников.

Крепление подрозетников в гипсокартонной стене

Получается, что изделие крепится и удерживается силой собственной конструкции.
Чтобы не повредить материал стены, необходимо соблюдать осторожность и чётко контролировать силу воздействия планки на внутреннюю поверхность лунки.

В противном случае, будет сооружена непригодная большая дырка, а место, выделенное под элемент электрической схемы — безнадёжно испорчено.

Другие виды

Для бетонных стен производятся также овальные модели. Они могут быть разных размеров и предназначения: для блока розеток в 220 Вольт, проводов телевидения, интернета, телефона.

Настенные подрозетники

Особый вид — накладные подрозетники. Они становятся едва ли не частью интерьера, поскольку подбирать их нужно под цвет плинтуса — если в нём прячется кабельканал, который в итоге заводит коммуникацию в пластиковую коробочку.

Размерная линейка

Размеры подрозетников для бетона

Главными и определяющими размерными характеристиками подрозетников являются диаметр, глубина и толщина.

  • Стандарты таковы, что внутренний диаметр подрозетника для бетона может варьироваться совсем в небольшом диапазоне: от 60 до 68 миллиметров.
  • Экстремальные значения, предусмотренные технологией, колеблются в пределах: минимум — 25; максимум — 80.
  • Специалисты утверждают, что по статистике самая подходящая глубина посадки изделия 40-45 мм.
  • Ещё одна числовая характеристика — межосевое расстояние. Это интервал между двумя подрозетниками в блоке, при соответствующем исполнении продукции.
  • В соответствии со стандартами, между двумя установочными коробками должно быть пространство не менее 71 мм.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
