Особенности монтажа молниезащиты и заземления для частного дома

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заземлить стиральную машину

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.


Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Монтажные работы

Монтаж молниезащиты начинается с установки держателей. Закрепив их в нужных местах, где саморезами, где дюбелями, приступают к установке молниеотводов. Они крепятся в держателях с помощью болтовых соединений. Молниеотвод (молниеприемник) и токопровод, если позволяет обстановка, соединяются сваркой, в противном случае применяют болтовое соединение.

Заземление

Чтобы выполнить монтаж заземлителей для молниезащиты, вокруг здания на расстоянии более 1 м вырывают траншею глубиной около 80 см. Туда закладывают металлическую полосу или стержни сечением не менее 100 мм2.

Они при помощи сварки соединяются между собой и затем в местах спусков вбиваются стержни, которые тоже привариваются к полосе. При этом небольшая часть их должна торчать из земли. К ним приваривают токоотводы. Места сварок покрывают антикоррозионной краской. Получившийся контур засыпается.

После монтажа всей системы молниезащиты проверяют сопротивление заземления. Оно должно быть минимальным, в пределах 15 Ом. После этого контур заземления молниезащиты соединяется стальной полосой с общим контуром заземления электроустановок в здании.

Если сопротивление превышает нормативное значение, то придется выполнять специальные мероприятия, такие как замена грунта вокруг заземлителя на более токопроводящую почву или добавка химических реагентов для этих же целей.

Тросовый приемник

Если конек крыши является самой высокой точкой дома, то над ним нужно натянуть грозовой трос. Получится тросовая молниезащита. Расстояние до конька должно быть не менее 25 см. Мачтами могут быть деревянные бруски, которые закрепляются на фронтоне. С каждой стороны присоединяется токоотвод. При длине конька меньше 10 м допускается монтаж одного токоотвода.

Внутренняя защита

Установка внутренней молниезащиты применяется для стабильной работы компьютеров и другой дорогостоящей электронной техники. Для этого требуется монтаж устройства защиты от импульсных перенапряжений (УЗИП). Это грозоразрядник, который при перенапряжениях очень быстро замыкает на себя избыточную энергию, не давая проникнуть ей на защищаемую аппаратуру.

Монтаж одного прибора происходит в главном распределительном щите, а второго – в домовом электрощитке. Третий устанавливается непосредственно около защищаемого устройства. Каждый из них при попадании молнии снижает перенапряжения многократно, доводя в конце концов до приемлемого уровня.

Активные системы

В последнее время стали популярны активные системы молниезащиты. Они представляют собой молниеприемник с электронным блоком, вырабатывающим высокое напряжение на его конце.

Вокруг происходит ионизация воздуха, что провоцирует попадание молнии именно в данный молниеотвод. Установка одной активной системы на участке обеспечивает надежную защиту от поражения молнией.

Ионизация приводит к многократному увеличению защищаемой площади. Кроме этого, активная защита не портит внешний вид дома. Она устанавливается в стороне от него, но при этом, как зонтиком закрывает весь участок от прямого попадания молнии.

Монтаж внутренней и наружной молниезащиты позволит надежно защитить дом, электрооборудование и находящихся в нем людей от ударов молнии.

Как сделать заземление в доме?

Перед тем как сделать заземление в доме нужно разработать проектную документацию. Электрическое сопротивление заземляющего устройства определяют в проекте согласно требованиям Правил устройства электроустановок (ПУЭ).

Контур заземления (мм) на фото.

Заземлители устанавливают до начала электромонтажных работ. Работы по соединению арматуры фундаментов с арматурой стен выполняют строительные организации. Присоединение заземлителей к трубопроводам осуществляют сваркой или с помощью хомута. При невозможности использования естественных заземлителей применяют искусственные. К последним относится заземляющий контур. Его устанавливают в зоне участка, свободной от застройки, и используют как для заземления электроприборов в доме, так и для молниезащиты.

Виды молниезащиты

Если говорить о таком непростом деле, как молниезащита многоквартирного дома, то стоит отметить, что защита может быть как внешней, так и внутренней. У каждой из них имеется определенное назначение, и обе очень важны для обеспечения безопасности ваших близких и вашего имущества.

Внешняя молниезащита довольно проста – она состоит всего из нескольких деталей: молниеприемника, токоотвода и заземления. Ее задача – перехватывать молнию непосредственно над крышей дома, после чего пропускать весь разряд через безопасное русло и уводить его в землю, где он не доставит никому ни малейшего вреда.

Схема монтажа молниезащиты

Простота и эффективность приятно удивят каждого человека. Провести монтаж такой системы на крыше жилого дома сможет любой человек, даже если он не имеет богатого опыта работы в строительстве и специальных навыков. К этому мы вернемся чуть позже.

А вот устройство молниезащиты внутренней значительно сложнее. Внутренняя молниезащита представляет собой целый комплекс мероприятий, позволяющих обеспечить высокую степень охраны не только электрического оборудования, но и проводки, расположенной в здании. Лучше всего доверить эту работу специалистам. Они смогут быстро подобрать оборудование, которое лучше всего подходит для использования именно в вашей квартире, и надежно обезопасят ваше имущество от повреждения.

Пример разновидностей молниезащиты

Виды контуров заземления

Для эффективной работы системы заземления оно должно распределять ток “стекания” в землю на несколько электродов увеличивающих площадь рассеивания. Существует два главных вида систем заземления.

Контур заземления – треугольник

В таком виде контура используется три штыря, которые сварены с помощью полос в треугольник с равными сторонами. Между электродами длина выбирается в зависимости от длины заглубления электрода до двух таких глубин. Т.е. для длины электрода (заглубление) 2м, сторона треугольника будет 2-4м.

Контур заземления – треугольник

Линейный

При невозможности сделать замкнутую фигуру из-за конфигурации участка составляется вариант из нескольких электродов, их располагают полукругом или в линию. Между вбитыми штырями промежуток должен составлять 1-1,5 глубины погружения штырей. Минус способа – большое число электродов.

Контур заземления – линейный

Предлагаемые виды самые используемые при проектировании и устройстве систем заземления. Его можно сделать в виде любой геометрической фигуры (прямоугольник, круг и т.д.), но надо понимать что это потребует соответствующее количество заземляющих штырей. Основное достоинство таких систем – при разрыве соединения между электродами функции системы заземления сохраняются.

Важно! Линейный контур работает по принципу гирлянды и повреждение перемычки выводит из эксплуатации определенный его участок.

Как не превратить заземление в смертельное оружие или чего не стоит делать ни в коем случае

Нельзя использовать в качестве заземляющего контура водопроводные или отопительные трубы. Во-первых, целостность контура не гарантируется, так как могут использоваться пластиковые вставки, а во-вторых контакт может быть нарушен из-за коррозии.

Нельзя объединять РЕ-проводник и рабочий контакт «ноль» за точкой разделения. Если это сделать, в РЕ-проводнике образуются значительное напряжение и автомат будет постоянно срабатывать, подавая ложную тревогу.

Нельзя ставить перемычку между нолем и Ре-проводником в розетке. В противном случае при любом разрыве нулевого проводника на корпус электроприбора пойдет фаза.

Основные компоненты

Чтобы узнать, как сделать молниеотвод в частном доме, прежде всего необходимо изучить его устройство и назначение основных узлов. Громоотвод включает приёмник, токоотвод и заземлитель. Рассмотрим особенного каждого из них более подробно.

Молниеприемник

Первым элементом системы защиты дома от молнии, куда непосредственно попадает грозовой разряд, является молниеприемник. Как правило, он выполнен в форме металлического стержня, возвышающегося на 2 метра над самой высокой точкой кровли (коньком). Он также может иметь линейную конструкцию – в виде троса или сетки, расположенной на кровельном материале.

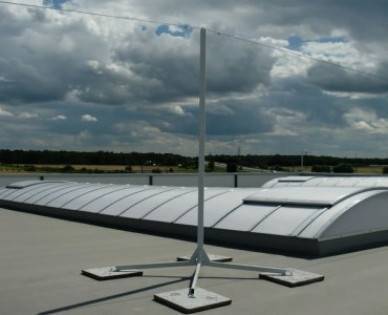

Молниезащита кровлиИсточник buildup.ru

Основная задача молниеприёмника – это приём и передача электрического тока следующему по цепи элементу защиты. Напряжение в грозовом разряде может достигать 1 ГВ. Чтобы обеспечить сохранность материала и, главное, безопасность для всего окружения, к устройству предъявляются повышенные требования:

  • Стальной стержень должен иметь сечение не менее 70 мм², алюминиевый – от 50 мм², а медный – от 35 мм².
  • Возвышение стержня над самой высокой точкой крыши – от 0,5 до 2 метров.
  • При использовании троса на коньке, его толщина не должна быть меньше 5 мм.
  • Для приёмника в виде сетки должны использоваться стальные проводники диаметром от 6 мм.
  • Сеточный молниеотвод должен возвышаться над кровлей минимум на 15 см.

Флюгер-молниеотводИсточник roof-tops.ru

Токоотвод

Часть молниеотвода, соединяющая приёмник с заземляющим контуром, называется токоотводом. Как и к выше рассмотренному элементу системы, к проводнику предъявляются не менее строгие требования:

  • Путь от приёмника до заземлителя должен быть минимальным.
  • Не допускается монтировать проводник с поворотами, острыми углами и прочими искривлениями – во избежание пробоя разряда на данных участках.
  • Площадь сечения провода должна быть не менее 16 мм² для меди, 25 мм² – алюминия, 50 мм² – стали.

Токоотвод рядом с водостокомИсточник buildup.ru

Заземлитель

Пойманный разряд молнии передаётся через токоотвод на заземляющий контур. К его конструкции также предъявляются особые требования:

  • Минимальная площадь сечения для стали – не менее 80 мм², для меди – от 50мм².
  • Заземляющий стержень вбивается в грунт минимум на 0,8 м.
  • Расстояние от стены дома не менее 1 метра, а проходных зон – от 5 метров.

Заземляющий контур изготавливается либо в линейном виде – двух вбитых стержнях на расстоянии 3 метров и соединённых между собой шиной, либо в виде равностороннего треугольника – из трёх заглублённых проводников. Все соединения выполняются с помощью сварки. При этом всю конструкцию рекомендуется погружать на глубину около 0,5 метра от поверхности грунта.

Контур заземленияИсточник hotel-a.ru

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Методика расчета молниезащиты – подготовительный этап

Перед тем, как приступить непосредственно к расчету, необходимо оценить свой объект, и выделить к какой категории он относится. Напомним, что их существует три:

  • Первый класс предусматривает наиболее серьезную молниезащиту и относит к себе помещения, где при нормальном технологическом режиме образуются взрывоопасные концентрации;
  • Ко второму классу относят помещения, в которых возможность взрыва появляется при нарушении технологического режима;
  • К третьему классу относят все остальные случаи, в которых поражение молнией здания приведет к меньшим материальным расходам.

После потребуется выбрать средства молниезащиты, которые вы собираетесь использовать. Конечно, сюда относятся молниеотводы, которые могут быть отдельностоящими, либо располагаться непосредственно на объекте.

Хотим обратить внимание, что для зданий первой категории используют отдельно стоящие молниеотводы, которые обеспечивают растекание тока, минуя помещения. Для второго класса возможны оба варианта. И, наконец, для третьего целесообразным вариантом будет последний

И, наконец, для третьего целесообразным вариантом будет последний.

Последовательность установки внешней части громоотвода

Ознакомившись выше, как работает громоотвод, становится понятно, что установка молниезащиты не очень сложна и при наличии определённых навыков и умений легко выполнима. Но, если ранее подобные работы не проводились и некоторые процедуры вызывают сомнения, то лучше не рисковать и прибегнуть к услугами профессионала. Началом работ, перед тем, как будет монтироваться громоотвод для дачного или жилого дома, становится проектирование с нанесением необходимых расчётов устанавливаемой молниезащиты.

Как сделать молниеотвод, от проектирования до монтажа, рассмотрено ниже, взяв за пример установку системы со штыревым молниеулавливателем и треугольным контуром заземления, так как она является самым распространённым вариантом защиты от опасных грозовых факторов.

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

  • Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
  • Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.

Электропроводка – это горизонтальные и вертикальные участкиИсточник ms.decoratex.biz

  • Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
  • То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
  • Количество розеток из расчета одна на 6 м2 или через каждые 4 м.
  • Высота установки розеток – 60 см от поверхности пола.
  • Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
  • Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

Схема электропроводки с двумя участками: освещение и розеткаИсточник infourok.ru

О так называемой «Активной» молниезащите

Современный и по не подтверждённым данным самый эффективный метод защиты домов от грозовых разрядов. Это вид защиты очень редко используется в молниезащите частных домов, поэтому мы будем говорить о нём немного.

Принцип действия устройства заключается в том, что оно оснащено активным молниеприемником на конце которого распложено электронное устройство способное генерировать во время грозы высоковольтные импульсы, якобы способные в буквальном смысле «притягивать» на себя грозовые разряды.

Схема установки

Каждый активный молниеприемник соединяется с системой заземления при помощи токоотвода, которые передают ток молнии к заземлителю, расположенному в грунте.

Критика эффективности

Стоит отметить, что нет ни одного научного исследования, которые могли бы подтвердить эффективность активного молниеприёмника. Если сказать просто, генерируемая активным головкой энергия не в состоянии притянуть молнию, т.е. это простой молниеприёмный стержень, но на несколько порядков дороже.

Активная молниезащита, может значительно превышать по стоимости классические способы защиты, проверенные многолетней практикой и подкреплённые научными расчетами. При этом в «активной» молниезащиты, как правило, не соблюдается нормативное количество токоотводов и заземлителей.

Парадокс данного предложения на рынке в том, что принудительное притягивание грозовых разрядов в область защищаемого объекта было бы очень рискованно.

Более подробно о активной молниезащите и принципах её действия, а так же научные опровержения её эффективности можно прочитать в нашей статье «Активная молниезащита, миф а не реальность.»

Необходимость заземления на дачном участке

Разумеется, в первую очередь, нас интересует здоровье и жизнь семьи и гостей. Все мы устроены так, что при протекании тока недопустимой величины через тело человека наступает летальный исход. Само по себе высокое напряжение, даже при малом токе, вызывает ожог. Так что прикосновение к старому холодильнику, у которого фаза попала на корпус, не обрадует никого.

В душе на дачном участке случаются приключения и хуже того: тэн самодельного водонагревателя может быть пробит, и при попытке включении воды удар током неизбежен. Также опасна неоднократно перегретая электродрель, сварочный аппарат или перфоратор: напряжение может оказаться на металлическом корпусе инструмента.

Примечательно, что в нетрезвом состоянии сопротивление тела человека становится заметно ниже 1 кОм, и поражение будет еще сильнее. Конечно, где же еще расслабиться, как не на даче? Значит, есть еще одна причина обустроить надежное заземление! Применение приборов защиты людей, электропроводки, техники и приборов типа УЗО в полной мере возможно также только при наличии заземления.

Попытки организовать защиту методом зануления до добра не доведут.

В условиях производства иногда прибегают к указанному способу защиты, объединяя клеммы заземления и нуля у потребителей. Идея заключается в том, что при появлении фазы на корпусе прибора возникает короткое замыкание, и срабатывает автоматический выключатель. На даче один из проводов ЛЭП может быть оборван, или провода нуля и фазы перепутаны местами. В результате, на металлической поверхности потребителя появится опасное напряжение.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Приемка молниезащитных систем в эксплуатацию

Устройства защиты от молний для строительных объектов проходят приемку специальной комиссией и сдаются в эксплуатацию владельцу здания до начала установки в помещениях ценного имущества. Состав комиссии по приемке устанавливается заказчиком объекта. Комиссия по приемке состоит из специалистов следующих направлений:

  • электрическое хозяйство;
  • подрядчик;
  • противопожарная инспекция;

Комиссии по приемке предоставляется такая документация:

  • утвержденные проекты создания защиты от молний;
  • акты на выполнение скрытых работ (установка токоотводов и заземлителей, которые недоступны для визуального контроля);
  • акты тестирования молниезащитных устройств от вторичных воздействий молнии и попадания высоких потенциалов через коммуникации из металла (информация по сопротивлению заземления для молниезащиты, результаты мониторинга работ по установке устройств).

Комиссия по приемке проверяет произведенные установочные работы по обустройству молниезащитных систем.

Приемка устройств защиты от молний в новостройках проводится с использованием актов приемки оборудования. Пуск молниезащитных устройств производится после подписания актов-допусков соответствующих надзорных и контролирующих органов государства.

По окончанию приемки выдаются паспорта для систем защиты от молний и паспорта заземлителей, которые находятся у владельца здания или ответственного за электрическое хозяйство.

Глубинный заземлитель

Устройство

Данный вид представляет собой несколько металлических стержней, вертикально погружённых в грунт на определенную глубину и соединённых с заземляющей шиной-контуром. Расчёт заземления и заглубления производится методом определения величины сопротивления.

Длина контура также зависит от характеристик грунта. Рекомендуется к каждому отдельному токоотводу заземляющего контура подсоединять один глубинный заземлитель длиной не менее 9 метров, прокладываемый на расстоянии не менее 1 метра от защищаемого объекта. По DIN V VDE V 0185 для категорий молниезащиты III и IV длина заземлителя должна составлять минимум 2,5 метра. Монтаж заземления производится с помощью бензо-, электро- или пневмомолотов (в зависимости от конкретного типа грунта). При оборудовании защиты в частном доме возможна установка заземляющих стержней вручную. Соединения, расположенные в земляном грунте, необходимо обезопасить от коррозии и подсоединить к шине уравнивания потенциалов.

Материалы для изготовления кольцевого контура:

  • Оцинкованная или нержавеющая сталь, — плоский проводник, размер 40х4 мм, — круглый проводник, диаметр 20 мм,
  • Оцинкованная сталь, труба, сечением 25 мм,

Важным элементом глубинного заземления является модульно-штыревая система. При этом монтаж модульных заземлителей производится штырями (стержнями), заглубленными один за другим с помощью ударного электроинструмента. В отдельных случаях в процессе установки это позволяет достигать глубины более 30 метров. Основной фактор, влияющий на глубину укладки и количество стержневых заземлителей — удельное сопротивление грунта. Профессиональный расчет заземления позволит определить все параметры системы максимально точно.

Соединение между стержнями и шиной создаётся резьбовое или безрезьбовое. Площадь, которую занимают элементы схемы при производстве работ по устройству модульно-стержневого контура, минимальна. Это позволяет производить монтаж заземления даже в подвалах строений.

Модульный принцип устройства заземления является альтернативой классической схеме. Устройство по классическому принципу основано на том, что вертикальные стержни-заземлители сравнительно небольшой длины забиваются друг за другом по прямой линии или хаотично, с учётом расстояния для снижения экранирования.

Измерение сопротивления растеканию желательно производить по мере работы, после каждого вбитого штыревого элемента. К сожалению, при самостоятельном устройстве заземлителя в загородном коттедже или на даче аппаратура для измерения сопротивления растеканию, как правило, отсутствует, и заземляющая конструкция делается «на глаз». В общем случае число вертикальных заземлителей и длина горизонтального проводника зависят от искомого результата. При этом необходимо знать удельное сопротивление грунта. Соответственно, для грунта с большим удельным сопротивлением понадобится в несколько раз больше заземлителей.

Важнейшее преимущество глубинной системы — ее доступность и простота установки. Монтаж такого контура можно осуществить самостоятельно. Заземление зданий дачного типа чаще всего делают именно таким способом. К недостаткам этого варианта можно отнести несколько меньшую, по сравнению с другими типами заземлителей, эффективность устройства при обслуживании электроустановок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
