Как прокладывается наружный водопровод

Проектирование и расположение наружных сетей

Проектирование наружной сети водоснабжения — это очень важный и обязательный процесс, без которого невозможно практическое выполнение предстоящих работ по строительству.

Три основных этапа проектирования:

• техническое задание;
• проектная документация;
• рабочая документация.

исходный документ.границы работ, проектной документации.

Проектная документация разрабатывается проектной организацией в достаточном для прохождения экспертизы объеме. Выполняется проектная документация в соответствии с постановлением № 87 правительства Российской Федерации.

Рабочая документация разрабатывается проектной организацией в достаточном для строительства объеме.

При проектировании наружных сетей водоснабжения стоит учитывать наличие других присутствующих подземных инженерных сетей. Расположение водопровода по отношению к иным возможным инженерным сетям должно обеспечивать возможность свободного доступа к ним, в случае возникновения необходимости выполнения ремонтных работ

В случае повреждения водопровода, важно исключить возможность подмывов фундаментов близлежащих построек

На проездах трубопроводы укладывают строго по трассе, прямолинейно и параллельно линии застройки. Все пересечения водопроводных сетей следует выполнять под углом 90°. Допустимое минимальное расстояние между водопроводом и сооружениями зависит как от характеристик самих сетей водоснабжения (диаметр трубы, рабочее давление и т. п.), так и от вида конструкции и глубины фундамента постройки.

Основные факторы, имеющие влияние на расположение сетей наружного водоснабжения:

1. Особенности рельефа местности.
2. Наличие препятствий (железная дорога, река и т. п.).
3. Планировка объекта.
4. Расположение и планировка жилых кварталов, их размеры.
5. Наличие растительности.

Не менее важна составляющая проекта — деталировка, то есть схема сети. На ней условными обозначениями нанесены оборудование, фасонные детали, арматура. При ее составлении, в первую очередь определяют расположение трубопроводной арматуры и гидрантов. Задвижки должны быть расположены способом, позволяющим перекрывать подачу воды на отдельные участки, не прекращая при этом ее впуск на объекты, требующие непрерывное обеспечение водными ресурсами. Деталировка выполняется схематично, без соблюдения масштабов. При необходимости, отдельные узлы чертятся отдельно в более крупном масштабе.

Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по СП № 31-110-2003, №31.13330 и №32.13330

При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства опалубки.

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Правила определения глубины прокладки водопровода

При строительстве объекта любого назначения практически всегда существует необходимость в подводе к нему воды. Оттого, насколько правильно рассчитана глубина заложения водопровода и ряд других параметров, зависит возможность бесперебойной эксплуатации инженерных коммуникаций в течение всего года.

В противном случае может произойти повреждение трубопровода в результате образования в нем льда и потребуется проведение сложных и дорогостоящих ремонтных работ.

Факторы, определяющие глубину прокладки водопровода

Мнение, что необходимо максимально заглублять коммуникации в землю, ошибочно. В некоторых случаях это выливается в напрасную трату средств и сил, а также усложняет ведение ремонтных работ и к тому же слишком большая толщина грунта над трубой может привести к тому, что коммуникации просто лопнут, не выдержав давления.

Когда определяется глубина прокладки трубопровода подачи воды учитывается:

• Максимальная температура зимой;
• Тип грунта на местности;
• Температура воды в системе;
• Наличие растительности на поверхности;
• Продолжительность солнечного периода;
• Время подачи воды;
• Количество осадков;
• Глубина залегания подземных вод.

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Горизонтально направленное бурение

Закрытая прокладка трубопровода — высокотехнологичный процесс, реализуемый благодаря использованию буровых комплексов. Раздел посвящен описанию горизонтально направленного бурения (подробнее: “Преимущества прокладки труб методом ГНБ – как выполняются работы”). Это оптимальный вариант укладки труб закрытым способом.

Процесс горизонтально направленного бурения:

1. Бурение пилотной скважины. На этом этапе задействовано навигационное оборудование, придающее ей направление.
2. Расширение скважины до необходимых размеров.
3. Укладка труб.

Пилотную скважину еще называют экспериментальной. Ее бурение является самым важным этапом в прокладке закрытых труб. Для этого используется буровая головка с интегрированным излучателем. Она крепится к гибкой приводной штанге. Благодаря этому рабочие смогут контролировать процессом бурения. В такой системе присутствует отверстие, куда подается специальный раствор, охлаждающий установку снижающий трения и защищающий скважину от разрушений.

В буровой головке имеется передатчик. Он отсылает сигналы на локатор, так она и управляется. Основная ответственность лежит на операторе. Он регулирует положение головки, контролируя весь процесс бурения. Его задача — не допустить отклонение в скважине от проектной траектории. Горизонтально направленное бурение — сложный процесс с высоким уровнем автоматизации. Для реализации данного метода необходимо точное планирование и современное оборудование.

Стандарты и нормы по организации водоснабжения

Строительство или монтажные работы наружного или внутреннего водопровода для различных объектов начинаются с расчетов объемов питьевого, хозяйственного и противопожарного водопотребления.

После выполнения предпроектных расчетов и выбора варианта водоснабжения составляются проект и рабочие чертежи. Процесс СМР — начиная с самых ранних стадий проектирования до пусконаладочных работ и сдачи системы водообеспечения в эксплуатацию — регламентируется строительными нормами.

Работа по монтажу и ремонту систем водопровода включает в себя 3 основных этапа:

1. демонтаж;
2. монтаж;
3. пусконаладка.

В СК «Компас» работы, перечисленные выше, выполняются в полном соответствии с нормативными документами.

Для демонтажных работ актуален СНиП 12-03 , который регламентирует мероприятия по безопасности труда в строительстве.

Общие требования к разработке систем водоснабжения, их соответствие санитарным нормам и нормам безопасности, а также порядок выполнения монтажных работ определены в СНиП:

• 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации», актуализация СП 31.13330.2012;
• 4.02-91 «Сметные нормы и расценки на строительные работы, водопровод и канализация — внутренние устройства»;
• 2.04.01-85 «Внутренний водопровод и канализация зданий», актуализация — СП 30.13330.2012;
• СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности»;
• 3.05.01-85 «Внутренние санитарно-технические системы»

Применяется норматив 3.05.05-84 «Технологическое оборудование и технологические трубопроводы». Приложения №№1-4 к этому нормативному документу определяют порядок выполнения пусконаладочных работ, порядок ведения документации (акты), порядок испытаний трубопроводов и порядок определения качества сварных стыков.

Это не весь перечень нормативных документов, которые имеются в базе данных фирмы и успешно применяются специалистами СК «Компас».

Привлечение на любом этапе ремонта (строительства) водопровода неопытных и недорогих строительных бригад просто опасно для заказчика. Подрядчик должен иметь допуски и сертификаты, иметь статус юридического лица и многие другие атрибуты строительной организации — все они есть у СК «Компас».

Обращайтесь к нам, и к вашему водопроводу будет обеспечен самый серьезный и профессиональный подход.

Греем трубу подручными средствами

Для подогрева водопроводных труб лучше всего все же использовать греющий кабель, который продается в магазинах. Пусть стоимость его не маленькая, зато он не требует никакого дополнительного оборудования. Такой кабель является самогреющимся и греет именно в том месте, где холоднее.

По сути, кабель нагревается сразу же до температуры около 30°С, как только вы его подключаете его в розетку. Когда на каком-либо участке трубы происходит замерзание, кабель греет по максимуму до 65°С. В состав греющего кабеля входит матрица, которая отделяет 2 жилы, и при понижении температуры матрица начинает проводить через себя токи, за счет этого и происходит нагрев.

Если диаметр труб превышает 60 мм и тянуть трубу необходимо по всей улице и на множество домов (к примеру, по поселку), рекомендуем воспользоваться стыковой сваркой пластиковых труб. Такой способ монтажа надежен и прост. Специальный сварочный аппарат может паять большие диаметры качественно и надежно.

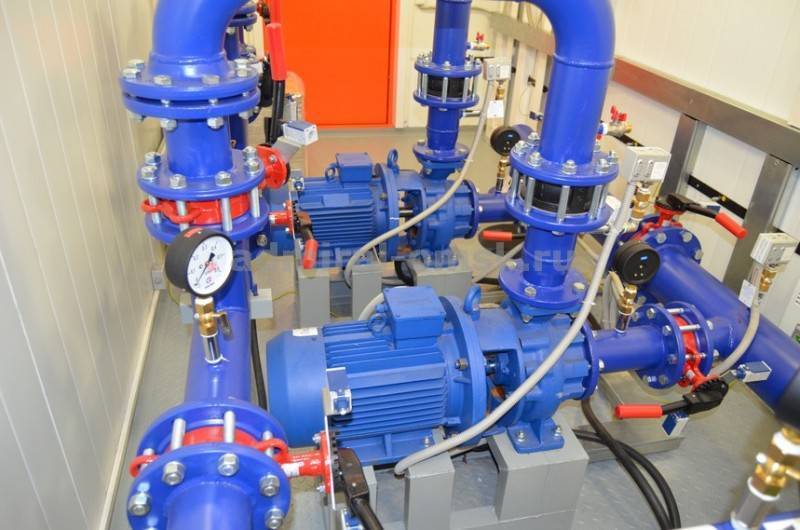

Проектирование насосных станций водоснабжения, расчет давления

При зональном разделении систем водоснабжения, параметры повышения давления рассчитывают для каждой зоны отдельно. В этом случае применяется формулы:

Р(пов.) = Р(пот.) – Р(вх.мин.)

Р(пот.) = Р(кран.мин.) + Р(сопр.) + Н(макс.)/10,2

В качестве параметров, указанных в формулах, выступают следующие величины:

1. Н(макс.) – разница в уровне установки оборудования верхнего этажа и насосной установки либо напорным патрубком.
2. Р(сопр.) – потери в системе, вызванные гидравлическим сопротивлением ее элементов.
3. Р(кран.мин.) – предельно допустимое давление, которое может быть в оборудовании верхнего этажа зоны.
4. Р(пот.) – давление потребления, рассчитываемое на выходе насосного агрегата.
5. Р(вх.мин.) – минимальный уровень входного давления, необходимый для обеспечения работоспособности агрегата.

Каждая стандартная система водообеспечения имеет в своем составе трубопроводы, конструктивные элементы, накопительные емкости и теплообменники. Функционирование подобного комплекса осуществляется в соответствии с зависимостью гидравлического сопротивления от расхода водоносителя. Характеристики работы насосного агрегата также имеет свой график. На пересечении двух упомянутых кривых и лежит оптимальная рабочая точка насосной станции.

Сроки и стоимость реализации проекта системы канализации и водоснабжения

На нашем сайте есть подробный прайс-лист, в котором указана стоимость работ по монтажу водоснабжения для объектов различного назначения и различной площади. В целом итоговая цена зависит от целого ряда факторов:

• Масштабы и особенности системы водоснабжения. Сложность и цена на монтаж канализации и водоснабжения зависят от целевого назначения системы. Мы реализуем проекты хозяйственно-питьевого, поливочного, противопожарного и промышленного профиля.
• Параметры источника системы водоснабжения. От этого зависят требования к мощности и производительности насосного оборудования.
• Комплексные решения. Система водоснабжения и канализации под ключ суммарно обходится дешевле, чем заказ по отдельности проектирования, монтажа и поставок компонентов сети.

Стоимость монтажа канализации и водоснабжения рассчитывается с учетом оптимального соотношения цены и качества материалов, а также необходимых и дополнительных работ. Опыт специалистов позволяет сделать наиболее выгодное предложение для любого из объектов, будто частный дом, торговый центр, производственное здание и т.д.

Установка систем водоснабжения и канализации не всегда требует разовой оплаты. Если монтаж выполняют неквалифицированные работники, то со временем придется вложить в средства в исправление ошибок и устранение неполадок.

Расстояние от фундамента до колодца и скважины для санитарных зон

СНиП 2.04.02-84 устанавливает три охранных зоны для глубинных водозаборных источников, минимальная граница первого пояса имеет наименьший радиус и составляет:

• 30 м — при эксплуатации защищенных водных горизонтов;
• 50 м — при недостаточно изолированных водных пласта;
• 15 или 25 м — применяется для источников, расположенных на участке с домом, если исключена любая возможность загрязнения грунта и глубинного водяного пласта. Распространяется на источники забора воды, находящиеся в благоприятных местах с точки зрения санитарных, геологических условий, нормативы должны уменьшаться по согласованному решению с местными санитарными службами.

В площади первого пояса запрещены:

1. Все виды строительных работ, кроме операций по реконструкции, ремонту или разветвлению водопроводов.
2. Расположение любых зданий, местонахождение постоянно проживающих людей.
3. Прокладка любых коммуникаций, кроме обслуживающих водопроводные колодцы или скважины.
4. Дом должен иметь канализационный отвод в центральную систему или к очистным объектам, находящимся за первым кольцом.
5. Если нет канализации, герметичные септики устанавливаются в местах, исключающих попадание нечистот на грунт первого пояса при опорожнении емкости.
6. Должен быть устроен водоотвод за границы первой зоны.

Таким образом, на индивидуальном участке нет однозначной дистанции от колодца или скважины до фундамента дома и хозяйственных построек, степень удаления зависит от защищенности водоносных источников, особенностей местности и может составлять от 15 до 50 метров. Следует отметить, что в быту ввиду малой площади участков действуют другие нормативы — колодцы и скважины располагают намного ближе к дому.

Рис. 8 Размещение источника воды на индивидуальном участке

Монтаж водопровода и его основные этапы

Установка водопровода задача не из простых, поэтому требуется привлечение нескольких специалистов. Если подобными разработками станет заниматься новичок, то в дальнейшем будут наблюдаться перебои с водоснабжением и напором. На верхних этажах вода и вовсе может отсутствовать.

Основные этапы:

1. В первую очередь стоит позаботиться о наличии качественного насосного оборудования, которое будет отвечать за подачу воды. Если речь идет о небольшом дачном участке, в котором семья постоянно не проживает, то выкапывать скважину смысла нет. Достаточно будет наличие небольшого колодца. В него устанавливается станция с насосным оборудованием.
2. После этого следует снабдить систему очистительными фильтрами, которые бы отвечали за качество воды.
3. Для наличия постоянного давления стоит использовать такое дополнительное оборудование, как гидроаккумулятор.
4. При наличии крупных объектов следует позаботиться о дополнительных резервуарах, которые позволили бы обеспечить здание необходимым количеством воды в случае непредвиденных ситуаций (поломок).
5. После можно начинать установку сантехники и проводить проверку ее работоспособности.
6. В современных постройках к системе водоснабжения подключается устройство автоматического поплива и пожаротушения. Под них подбираются более мощные насосные станции.

Проектирование горячего водоснабжения должно быть взаимосвязано с общим водоснабжением и это следует знать.

Прокладка канализации

Монтаж наружной канализации регламентируется СНиП и технологическими картами. Процесс выполненных операций отражается в книге производства работ. Записи производятся каждый рабочий день с обязательным отражением соответствия операций рабочему проекту.

В ходе выполнения технологических операций производится монтаж греющего кабеля внутри сточного коллектора. Работы проводятся согласно инструкции об установке и эксплуатации теплонагревательного элемента.

Этапы работ:

1. Устраивается траншея. Обязательное условие – соблюдение необходимого уклона. Верхняя точка находится в месте выхода из здания. Ближайшая, нижняя, – в переливном колодце, в месте соединения с главной магистралью или у местной очистной станции.
2. Монтируются переливные и смотровые колодцы. Необходимость отражена в проекте. Наличие сооружений вызвано:

• сложной геологией местности со значительными перепадами высот;
• длиной сточной магистрали;
• усложнённой конструкцией наружных систем водосброса.

Проверяется уклон в готовой траншее. Устраивается гравийно-песчаная подушка, – на данном этапе корректируются ошибки, возникшие по уклону траншеи. Монтируется защитный кожух (по необходимости).
Осуществляется прокладка наружных сетей канализации:

• производится сборка труб в плети (определяется условиями по монтажу канализационных труб);
• устанавливаются фитинги;
• выполняется сборка магистрали в целом.

Примечание: на этапе сборки магистрали необходимо осуществить монтаж греющего кабеля внутри коллектора.

Заключительный процесс – проведение пуско-наладочных работ. Состоит из двух подэтапов:

• проверка при открытой, не засыпанной грунтом траншее;
• окончательные мероприятия при собранной магистрали и укрытой траншее.

Пред засыпкой проводится визуальный контроль:

• мест соединений;
• наличие герметизирующих составов и уплотнителей;
• соблюдение необходимого уклона канализационной трубы;
• закрепление (при необходимости) коллектора, наличие разгрузочных опорных точек;
• правильность подключения электрических элементов греющего кабеля;
• отсутствие излишних изгибов и соединений.

После засыпки траншеи, проводятся испытательные работы, определяемые рабочим проектом. Самый простой – проливка готовой магистрали водой с замером входящего и выходящего потока по объёму. Количество приходящей воды можно зафиксировать в накопительном колодце септика. Для промышленной водосливной системы целесообразно применять специальную измерительную технику.

Совет. Проливку системы для частного домостроения целесообразно выполнять до закрытия траншеи, – так легче устранить выявленные недостатки.

Испытание наружной канализации и результаты отражаются в соответствующих документах, после чего оформляется акт выполненных работ. Как правильно заполнить документ, – приведено в соответствующем СНиП 3.01.04–1987.

Регистрация всех документов, в том числе, акта выполненных работ, является разрешением на введение в строй и эксплуатацию наружных сетей водопровода и канализации.

Расскажите о нас своим друзьям:

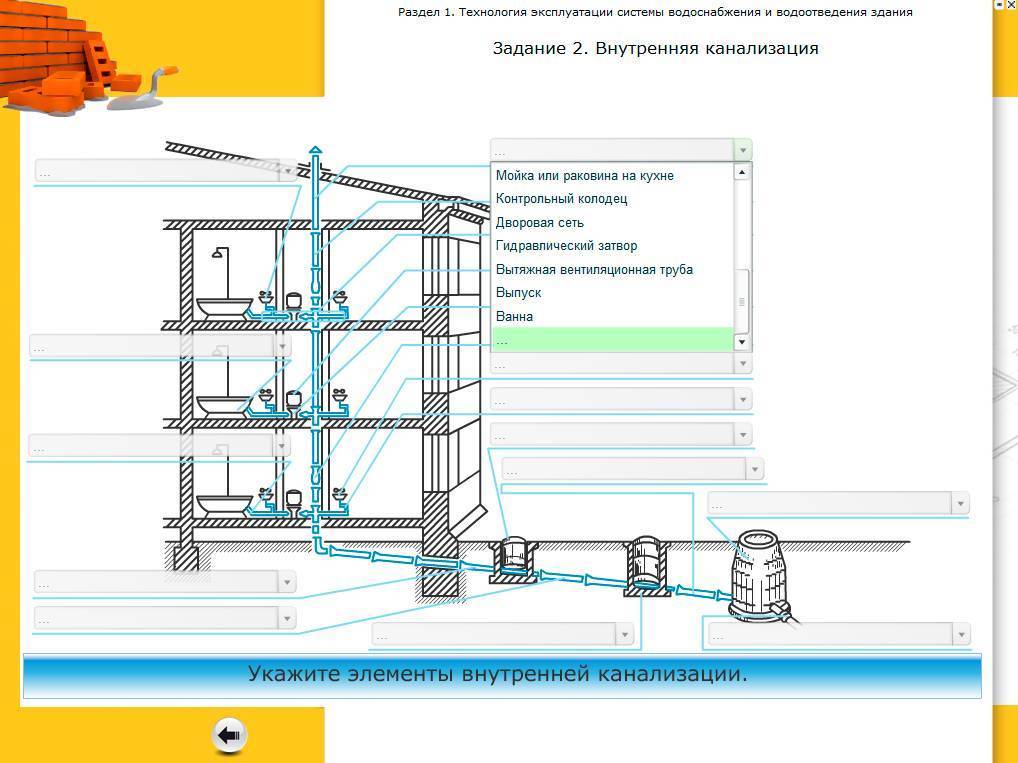

Бытовая канализация:

Внутренняя система канализации здания имеет один выпуск ∅150мм в смотровой колодец КК-1 наружной канализационной сети.

В местах пересечения канализационных стояков с плитой перекрытия заложить противопожарные муфты ∅110/60  и ∅50/60  ПМ-Огракс и заделать в маты URSA М-25 толщиной 40мм на всю высоту перекрытия.

Канализационные стояки прокладываются открыто в помещениях санузлов. Для обслуживания внутренних сетей канализации предусматриваются прочистки (в полу – прочистки в лючках), на стояках – ревизии.

Вентиляция канализационных сетей производится через вытяжные стояки, выведенные выше кровли на 0,5м.

Стояки канализации, проходящие по чердаку запроектированы в тепловой изоляции из матов из стеклянного штапельного волокна URSA М-25 по ТУ 5763-001-71451657-2004 толщиной 40 мм с покрывным слоем из фольги алюминиевой по ТУ 36-1177-77.

Сети канализации, проходящие под полом первого этажа, и вытяжные стояки в пределах чердака запроектированы из чугунных канализационных труб по ГОСТ 6942-98; отводные трубопроводы от санприборов и  стояки – из труб полипропиленовых по ТУ 4926-010-42943419-97. Выпуск канализации запроектирован из труб чугунных канализационных ∅150 по ГОСТ 6942- 98 на естественном основании.

Для ликвидации засоров на горизонтальных участках сети установлены прочистки: в начале участков, при угле поворота более 30 градусов, на прямых участках через 8 – 10 м в зависимости от диаметра 50 – 100 мм. Отверстия прочисток закрыты заглушками (пробками). Опуски крепят к стенам хомутами, под раструб. К полипропиленовым трубопроводам санитарные приборы присоединены с помощью резиновых манжет, колец.

Поделиться

4
Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764 Спасибо за помощь!

Испытание наружных сетей водопровода

После осуществления монтажа наружных сетей всегда проводится испытание водопровода на прочность и герметичность, чтобы убедиться в качестве выполненных работ и пригодности водопровода к использованию. При этом предварительное испытание проходит до установки запорных арматур и засыпки вырытых траншей. Однако окончательное испытание проводится только по завершении всех работ. Итак, расчет водопровода на прочность проводится путём его проверки внутренним давлением. Испытание считается успешно выполненным в том случае, когда не произошло ни разрыва труб, ни нарушения и протечки в местах стыковых соединений.

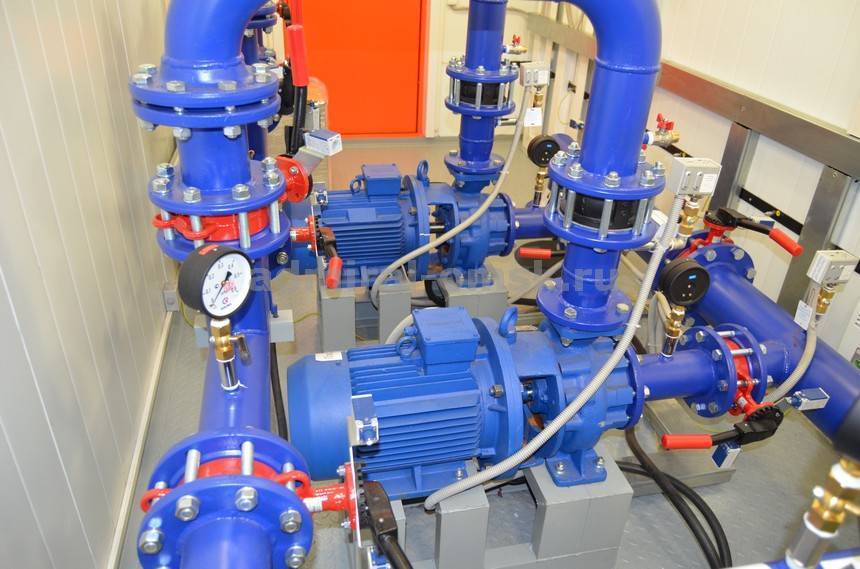

Цели и задачи этапа проектирования насосных станций водоснабжения

1. Расчет характеристик планируемой водопроводной насосной станции. К таким параметрам относятся пиковый суточный и мгновенный расход водоносителя, график нагрузки комплекса водоснабжения, требуемое давление в системе.
2. Определение типа комплекса водоснабжения либо модернизация имеющегося.
3. Выбор комплектующих элементов системы, таких как насосные модули либо установки. Подбор осуществляется на основании рассчитанных характеристик, типу управления, стойкости к воздействию агрессивных сред, варианту монтажа агрегатов.
4. Автоматизация работы комплекса, позволяющая снизить издержки на его эксплуатацию. Внедрение иных мероприятий, повышающих эффективность насосного оборудования.

Монтаж наружного водопровода

Чтобы снизить расходы на изготовление траншеи, трубопроводы утепляют, оснащают системами обогрева. Наружный кабель обвивает трубу, внутренний протягивается сквозь коммуникации. Куб выемки грунта обходится 500 – 300 рублей, однако экономия на этом может привести к нежелательным последствиям.

Специалисты заменяют нижний слой пучнистых грунтов песчаной подушкой, утрамбованной послойно, что резко увеличивает ресурс магистрали.

Монтаж наружного водопровода без кессона невозможен, так как, этот колодец предназначен для обвязки устья, размещения насосного оборудования, обслуживания, ремонта.

Кроме того, магистраль, по которой вода подается из скважины в дом, не может присоединяться на поверхности. В автономных системах водообеспечения коттеджей, таунхаусов, дуплексов используются трубы 32 либо 25 мм.

Для этих изделий из полиэтилена промышленность выпускает компрессионные фитинги, что позволяет осуществлять сборку вручную без использования сварочного оборудования.

Размещение водопровода и канализации

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров;
• для напорной канализации – 5 метров;
• для бытовой канализации (самотек) – 3 метра;
• для дождевой канализации – 3 метра;
• для дренажных сетей – 3 метра;
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров;
• для бытовой и дождевой канализации – не менее 1,5 метров;
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр;
• до 35кВ – 2 метра;
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

3 НАДЗЕМНЫЕ ГАЗОПРОВОДЫ

5.3.1 Надземные газопроводы в зависимости от давления следует прокладывать на опорах из негорючих материалов или по конструкциям зданий и сооружений в соответствии с таблицей 3.

Таблица 3

Размещение надземных газопроводов	Давление газа в газопроводе, МПа, не более
1 На отдельно стоящих опорах, колоннах, эстакадах и этажерках	1,2 (для природного газа); 1,6 (для СУГ)
2 Котельные, производственные здания с помещениями категорий В, Г и Д и здания ГНС (ГНП), общественные и бытовые здания производственного назначения, а также встроенные, пристроенные и крышные котельные к ним:
а) по стенам и кровлям зданий I и II степеней огнестойкости класса пожарной опасности СО (по СНиП 21-01)	1,2*
II степени огнестойкости класса С1 и III степени огнестойкости класса СО	0,6*
б) по стенам зданий III степени огнестойкости класса С1, IV степени огнестойкости класса СО	0,3*
IV степени огнестойкости классов С1 и С2	0,005
3. Жилые, административные, общественные и бытовые здания, а также встроенные, пристроенные и крышные котельные к ним
по стенам зданий всех степеней огнестойкости	0,005
в случаях размещения ШРП на наружных стенах зданий (только до ШРП)	0,3
* Давление газа в газопроводе, прокладываемом по конструкциям зданий, не должно превышать величин, указанных в таблице 2 для соответствующих потребителей

5.3.2 Транзитная прокладка газопроводов всех давлений по стенам и над кровлями зданий детских учреждений, больниц, школ, санаториев, общественных, административных и бытовых зданий с массовым пребыванием людей не допускается.

Запрещается прокладка газопроводов, всех давлений по стенам, над и под помещениями категорий А и Б, определяемыми нормами противопожарной безопасности , за исключением зданий ГРП.

В обоснованных случаях разрешается транзитная прокладка газопроводов не выше среднего давления диаметром до 100 мм по стенам одного жилого здания не ниже III степени огнестойкости класса СО и на расстоянии до кровли не менее 0,2 м.

5.3.3 Газопроводы высокого давления следует прокладывать по глухим стенам и участкам стен или не менее чем на 0,5 м над оконными и дверными проемами верхних этажей производственных зданий и сблокированных с ними административных и бытовых зданий. Расстояние от газопровода до кровли здания должно быть не менее 0,2 м.

Газопроводы низкого и среднего давления могут прокладываться также вдоль переплетов или импостов неоткрывающихся окон и пересекать оконные проемы производственных зданий и котельных, заполненные стеклоблоками.

5.3.4 Высоту прокладки надземных газопроводов следует принимать в соответствии с требованиями СНиП II-89.

5.3.5 По пешеходным и автомобильным мостам, построенным из негорючих материалов, разрешается прокладка газопроводов давлением до 0,6 МПа из бесшовных или электросварных труб, прошедших 100 %-ный контроль заводских сварных соединений физическими методами. Прокладка газопроводов по пешеходным и автомобильным мостам, построенным из горючих материалов, не допускается.
