Обвязка твердотопливного и газового котла

Варианты обвязки

Устройство настенного котла с закрытой камерой сгорания

Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:

  • типовые напольные котлы;
  • облегченные (компактные) настенные устройства.

Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.

В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.

Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.

Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным. Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.


Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

  • однотрубные;
  • двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

  • тройниковые;
  • коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.


Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.


Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Схема отопления котла

Схема отопления котла, а вернее её составление, это задача, требующая правильного подхода. Владелец постройки обязан выбрать наиболее оптимальный вариант отопления своего жилища, опираясь на свои материальные возможности и топливо, которое можно найти без труда.

Регулируемая отопительная система в двухэтажном доме

В данном случае представлена схема отопительной системы двухэтажного дома. Чаще всего устанавливают водяную отопительную систему, хотя, последнее реме все большей популярностью пользуются отопительные системы воздушного типа. Представленная схема может быть взята за основу и для более объемных объектов, при учете правильной адаптации под конкретную ситуацию. Схема может быть реализована самостоятельно, хотя наилучшим вариантом будет монтаж высококвалифицированными специалистами. Это связано с некоторыми нюансами, которые могут иметь место во время реализации отопительной системы, и при дальнейшей её эксплуатации.

Далее представлены элементы, которые понадобятся для обустройства отопительной системы в двухэтажном доме:

  • металлопластиковые трубы необходимого диаметра;
  • котел;
  • несколько дросселей;
  • конвекторы газа;
  • несколько кранов;
  • отопительные батареи;
  • кронштейны.

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

  • Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
  • Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Виды систем водяного отопления

По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:

  1. Схема с естественной (гравитационной) циркуляцией, открытая система;
  2. Схема с принудительной циркуляцией, система закрытого типа.

В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.

Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.

Гравитационная система применима только к напольным котлам, так как настенные имеют относительно малый диаметр подключения и небольшой теплообменник. Эти факторы не позволят реализовать принцип естественного циркулирования.

Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.

Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.

В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.

Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см2, предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см2.

Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).

Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:

  1. Расширительный бак мембранного типа (экспанзомат);
  2. Циркуляционный насос;
  3. Группа безопасности котла.

Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.

Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см2).

В состав группы безопасности входят следующие устройства:

  1. Корпус;
  2. Термоманометр;
  3. Предохранительный сбросной клапан;
  4. Ручной или автоматический воздухоотводчик.

Настенные модели обычно имеют полный набор встроенного оборудования – насос, экспанзомат и группу безопасности. Напольные модели зачастую производятся без дополнительного оборудования, его необходимо приобрести и установить отдельно.

Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца

Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

2 Основные виды котлов

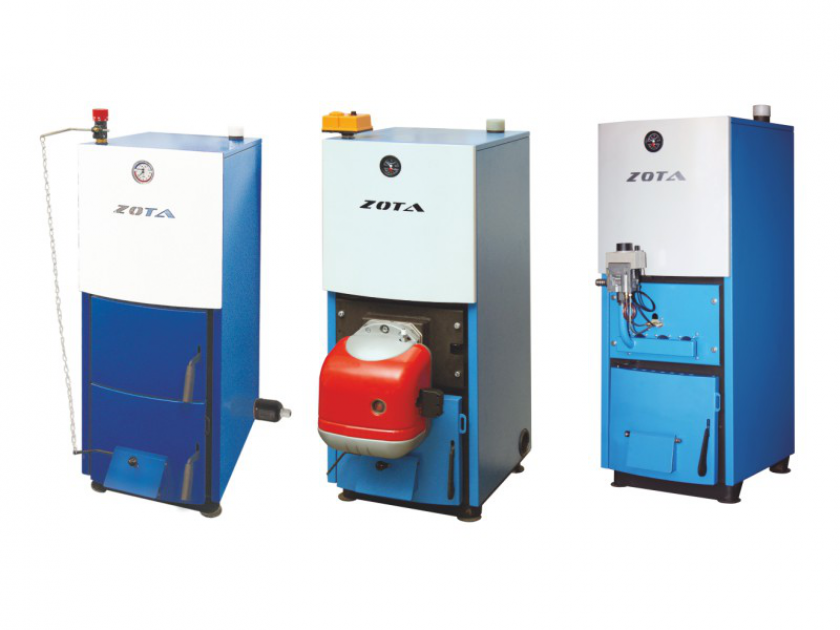

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

  • электрическое;
  • твердотопливное;
  • жидкотопливное;
  • газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

Косвенные водонагреватели

Косвенный водонагреватель обеспечит стабильную и эффективную работу всей системы отопления.

Схема обвязки твердотопливного котла отопления с применением бойлера косвенного нагрева не самая простая, но и не самая сложная. Здесь перед потребителями стоит задача обеспечить подачу горячего теплоносителя из отопительного контура в змеевик. Для этого в систему ставится гидрострелка, распределяющая потоки на два и более направления. От стрелки отходят две трубы – одна идет к батареям, а вторая к бойлеру.

За гидрострелкой ставятся два циркуляционных насоса – сложность схемы обвязки постепенно возрастает. Один насос отправляет теплоноситель в радиаторы, а второй гонит его в бойлер. Работа второго насоса регулируется системой терморегуляции, встроенной в водонагреватель. Тем самым обеспечивается поддержание стабильной температуры в контуре ГВС.

Особенности подключения электрокотла к сети

Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу

Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.
При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают. Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения

Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения

Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.

Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Какие трубы лучше для обвязки котельной

У каждого материала есть свои особенности, которые влияют на его эксплуатационные характеристики

При выборе труб для обвязки котельной необходимо обращать внимание на теплоизоляционные свойства, сложности связанные с монтажом, а также стоимость. Наиболее популярными являются следующие решения:

Обвязка котла полипропиленом

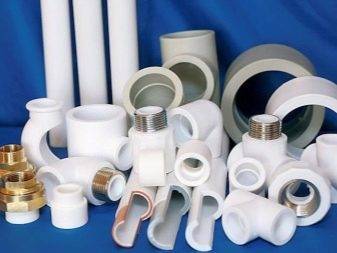

Полипропиленовые трубы — практически идеальный материал для обвязки, но не без своих недостатков. К преимуществам следует отнести:

  1. Легкий монтаж, сборка полипропиленовой обвязки осуществляется с помощью специального паяльника. В результате все работы по разводке отопительной системы дома, установке дополнительного оборудования осуществляются в срок от одного дня до недели.

Устойчивость к нагреванию — полипропиленовые трубы для монтажа обвязки отопления укреплены армированием из стекловолокна. Стекловолокно в ППТ создает каркас, защищающий от расширения при нагревании. Теплопроводность полипропилена достаточно низкая, поэтому теплопотери по маршруту котел – радиатор практически минимальны. Скорость циркуляции теплоносителя — обвязка котельной полипропиленом имеет еще один плюс. Сердцевина трубопровода устойчива к образованию солевых отложений. Скорость теплоносителя остается одинаковой весь срок эксплуатации изделия. Заявленный срок службы от 20 лет в зависимости от производителя.

Обвязка котла медными трубами

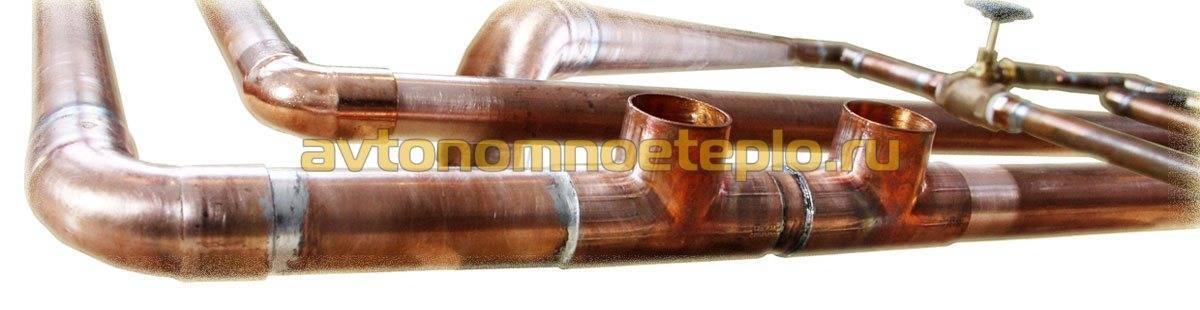

Монтаж обвязки медными трубами требует от мастера определенного профессионализма, а от заказчика существенных материальных затрат. Использование медных труб имеет и свои преимущества:

  1. Хорошая теплоотдача меди — нагревание комнаты осуществляется не только с помощью самих радиаторов, но и по ходу движения теплоносителя. Медь хорошо прогревается и не требует для этого большого количества тепловой энергии.

Медь не подвержена коррозии. Со временем медные трубы могут покрыться тонким слоем окиса. Но это не влияет на эксплуатационные качества. Обвязка медью не боится замерзания. Обвязка котельной медными трубами устраняет сложности связанные с замерзанием теплоносителя. Стальные, как и пропиленовые трубы, в таком случае просто разрывает. Медь более пластичная, поэтому выдерживает нагрузки при замерзании без потери целостности.

При всех своих достоинствах, медная обвязка имеет несколько недостатков, в основном связанных с процессом эксплуатации — медь нельзя утопить в стены, а также нуждается в надежной изоляции. Воздействие тока на медь губительно.

Как лучше подключить газовый котел – выбор схемы

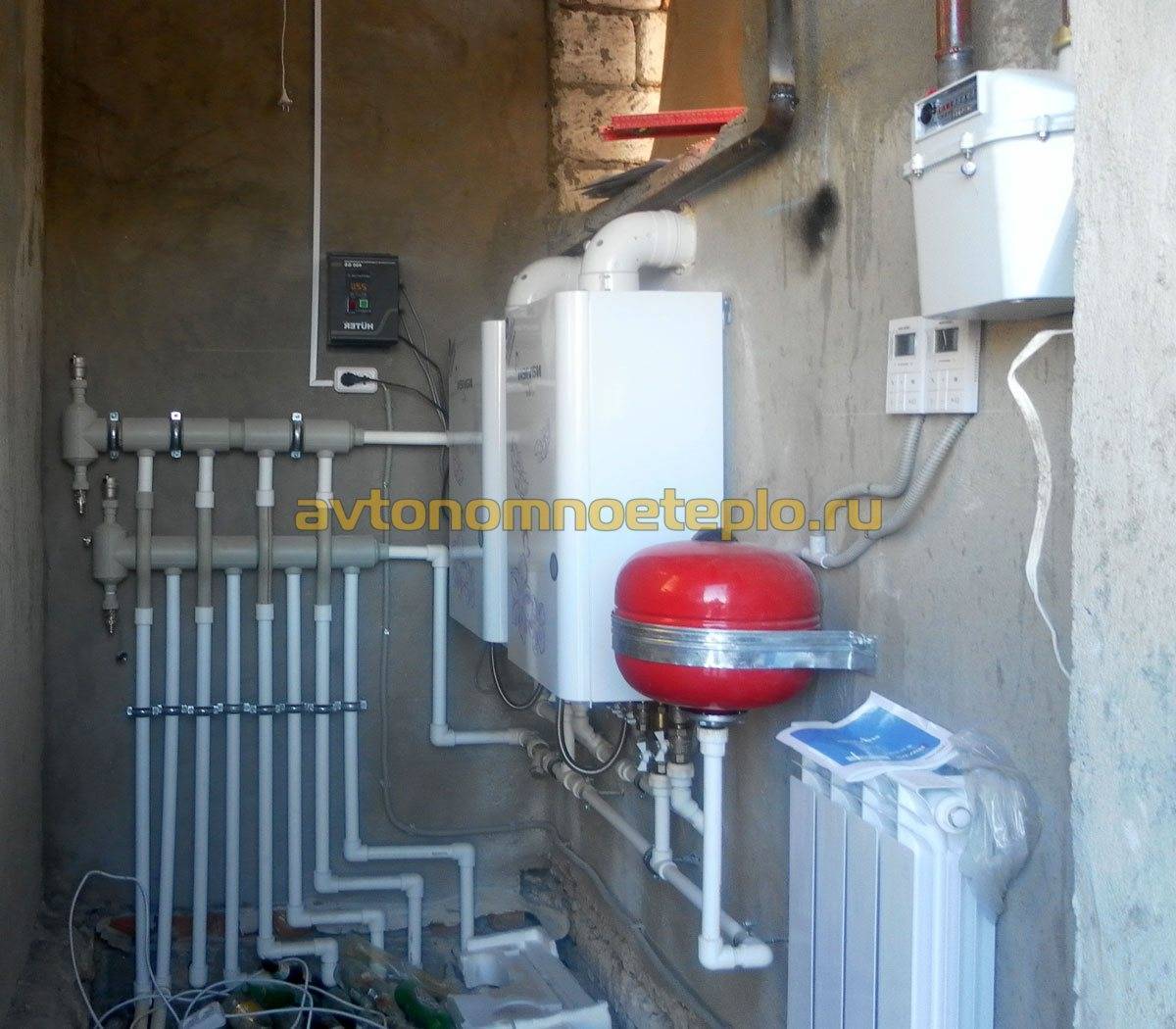

Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.

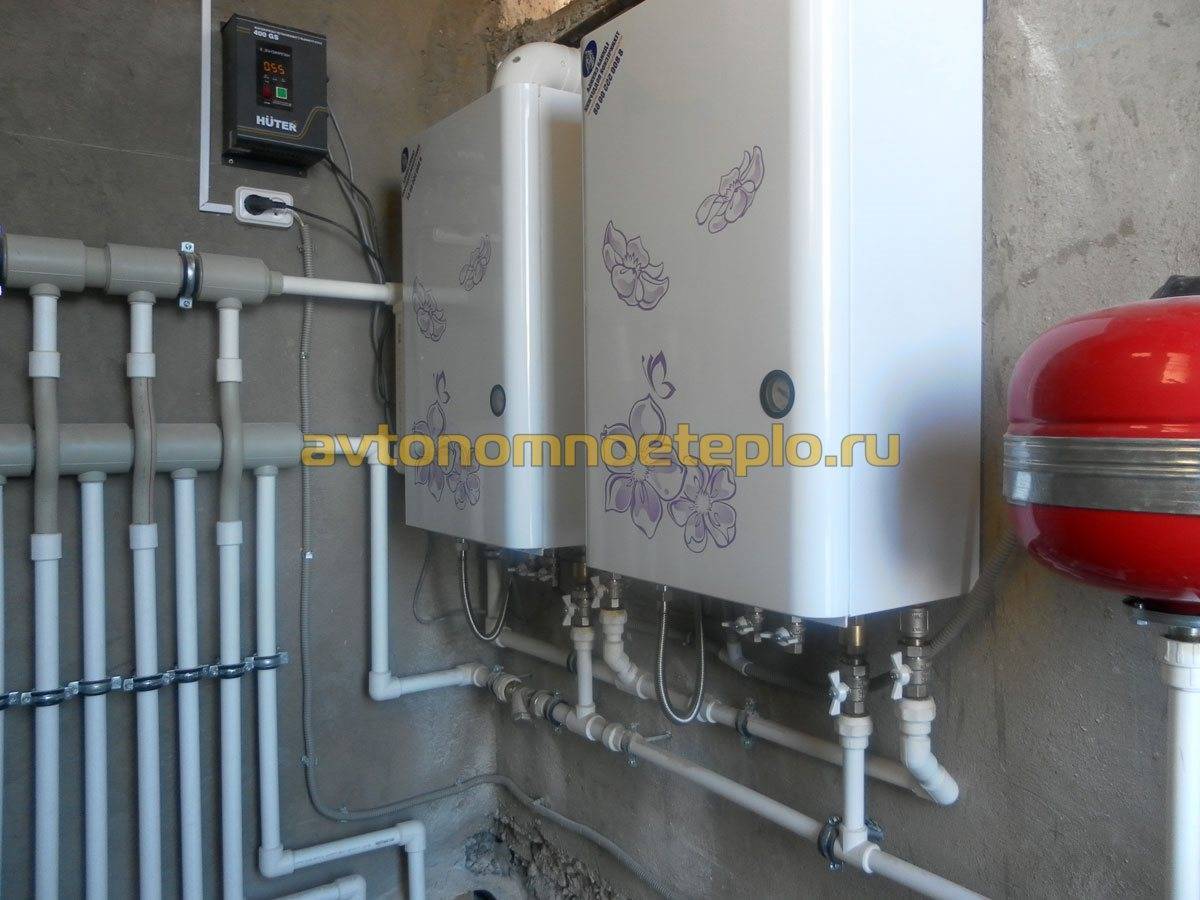

Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:

  • Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
  • За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
  • Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
  • Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.

После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.

Итоги

В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации – одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.
