Как выбрать автоматический выключатель по отключающей способности

Силовые автоматические выключатели Schneider Electric

Силовые автоматические выключатели Compact NSX — устройства нового поколения, которые являются не просто автоматическими выключателями, а измерительно-коммуникационное устройство для решения задач энергоэффективности, призванное удовлетворять потребности пользователя в области оптимизации энергопотребления, повышения надёжности электроснабжения, улучшения управления электроустановкой.

• Номинальный ток: от 16 до 630 А
• 7 уровней отключающей способности Icu: от 25 до 200 кА для сетей 415 В пер.тока
• 2 уровня отключающей способности Icu: 75, 100 кА для сетей 690 В пер. тока
• 4 уровня отключающей способности Icu: 36, 50, 85, 100 кА для сетей пост. тока
• Номинальное напряжение: до 690 В переменного тока
• Номинальное напряжение: до 750 В постоянного тока
• 2 типоразмера от 16 до 630 A
• Исполнение с 1, 2, 3 или 4 полюсами
• Гарантированное отключение
• Широкая гамма расцепителей: электронные Micrologic, термомагнитные ТМ, электромагнитный МА
• Защита от замыкания на землю при помощи установки модуля Vigi
• Измерение основных электрических показателей : I, U, P, E, THD, f, CosF
• Широкий ассортимент вспомогательных устройств и аксессуаров, некоторые из которых общие для разных номинальных токов
• Простая система монтажа выключателя с коммуникационными устройствами «Plug and Play»
• Соответствие требованиям морской классификации: МЭК 60947-1-2 (ГОСТ Р 50030.1-2), Nema, МЭК 68230 для тропического исполнения типа «2», CCC
• Соответствие требованиям морских классификационных обществ: Бюро Veritas, Lloyd’s Register of Shipping, Det Norske Veritas и др.

Передовая технология Принцип ротоактивного размыкания силовых контактов повышает показатели токоограничения и износостойкости: > очень высокая отключающая способность при небольших размерах аппарата; > исключительное ограничение токов короткого замыкания увеличивает срок службы всей электроустановки.

Сокращение затрат на установку До 30 % экономии за счёт оптимизации установки: > применение принципа Back-Up (в терминологии ГОСТ – «резервная защита») при сохранении гарантированной селективности дает существенную экономию средств за счет установки более «слабых» (и более дешевых) компактных аппаратов, чем те, которые требуются на основании расчетов проектировщика; > установка таких компактных выключателей позволяет оптимизировать как габариты щита, так и его стоимость.

Расширенная защита электродвигателей Выключатели Compact NSX отвечают требованиям стандарта МЭК 60947-4-1 (ГОСТ Р 50030.4.1) по защите электродвигателей: > превосходная адаптация к схемам управления электродвигателем мощностью до 315 кВт при 400 В, обеспечение защиты от коротких замыканий, перегрузок, неполнофазных режимов, замыканий на землю, блокировки ротора, недогрузки, затянутого пуска; > гамма дополнительных защит для установок бесперебойной работы: пуск и отключение вращающегося двигателя, торможение противотоком, толчковый режим, реверс; > при использовании совместно с контакторами Schneider Electric выключатели Compact NSX отвечают требованиям координации по типу 2.

ASIS Управление защитными функциями осуществляет электронный компонент ASIC (Application-Specific Integrated Circuit = интегральная схема специального назначения), независимый от измерительных функций. Высокий уровень интеграции электроники гарантирует устойчивость к наведённым и излучаемым электромагнитным помехам.

Полностью испытанные НКУ в соответствии с МЭК 61439-1&2 (ГОСТ Р 51321.1-2007)

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

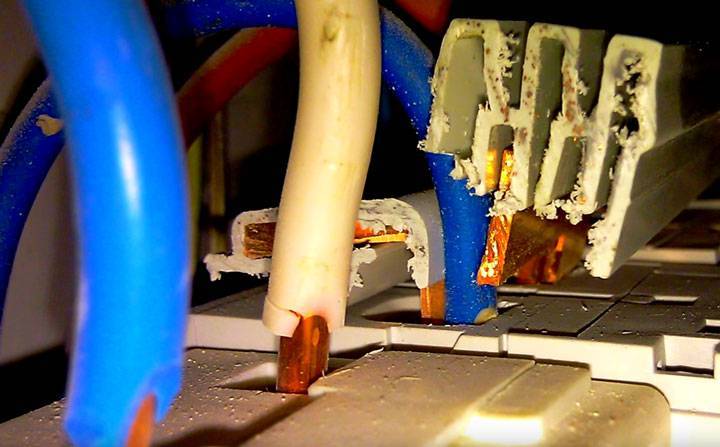

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Сечение кабеля для автомата abb s201 c16

Сечение кабеля для автомата abb s201 c16 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат abb s201 c16 более, чем час времени может протекать ток 18,08 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 2,5 мм² меди. Кабель с медными жилами сечением 2,5 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 25 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат abb s201 c16, примерно, в течении часа может протекать ток 23,2 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже приближается к опасному для медного проводника сечением 2,5 мм² максимуму. Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата abb s201 c16 сечение его должно составлять 4 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Номинальное напряжение автоматического выключателя abb s201 C16

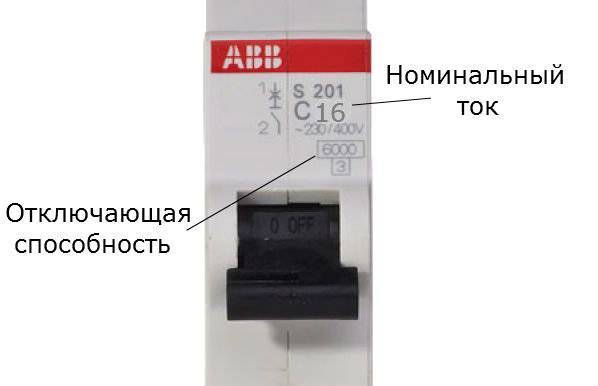

Номинальное напряжение автомата abb s201 C16 обозначено маркировкой на корпусе. Так, для однополюсных автоматов оно обычно составляет 230 – 400 вольт. При этом напряжении через автомат может длительно проходить номинальный ток 16 ампер.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с другим устройством и маркировкой в виде прямой линии -.

Мощность нагрузки (На сколько киловатт автомат abb s201 C16)

Итак, мощность нагрузки автоматического выключателя c16 зависит от количества фаз сети. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.

Как полагается, однополюсный автомат abb s201 c16 предназначен для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×16=3520 Ватт. P=230×16=3680 Ватт.

Мощность нагрузки для однополюсного автомата abb s201 c16 равна 3520-3680 Ватт. Безусловно, лучше ограничить мощность подключенного электроприбора до 3,5 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более что, скорее всего, напряжение в сети будет понижено. А чем ниже напряжение, тем меньше мощность нагрузки можно подключить в сеть.

По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус  10% или ниже и  намного реже плюс.

Номинальное напряжение

Две предыдущие характеристики являются основными, все остальные второстепенные. Правда, такое разграничение не совсем правильное, потому что каждая характеристика несет определенную нагрузку, которая влияет на качество работы самого автоматического выключателя (ВА 47 29).

Номинальное напряжение показывается в вольтах (В), оно может быть переменным или постоянным. Обозначается соответственно двумя значками «

» или «—». Именно при этом показателе формируются все остальные технические характеристики. Обычно обозначение производится двумя величинами. К примеру, 230/350 или 230/400.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Переделка автоматического выключателя

Реалии современной жизни в Российской Федерации таковы, что в энергосистеме страны еще очень много оборудования которое вводилось в эксплуатацию несколько десятков лет назад еще до распада СССР. Поэтому в электроэнергетике применяются стандарты, ориентированные на данное оборудование. С другой стороны, потребление электроэнергии в быту растет с каждым годом, люди стремятся обеспечить себе комфортное существование и приобретают все больше новых электроприборов. Энергоснабжающие организации ограничивают выделяемую потребителю мощность по разным причинам рассматривать которые мы не будем. В каких-то случаях допускается официальное выделение дополнительной мощности в каких-то нет, но даже когда это возможно, оформление требует существенных затрат и времени. Результатом же, как правило, является банальная замена автомата на более высокий номинал. На фоне постоянно снижающихся доходов населения более привлекательным решением является замена вводного автомата на переделанный автомат большей мощности. На корпусе такого автомата указан разрешенный ток, например, 16А, а внутри установлен механизм от более мощного автомата. Установка перепакованного автомата не требует никаких согласований, и не приводит к хищению электроэнергии. Вы оплачиваете столько, сколько потребляете, но перестаете испытывать проблемы с постоянными отключениями электричества из-за превышения разрешенной мощности. Выявить такой автомат можно только произведя его демонтаж и прогрузив его на специальном оборудовании, которым как правило местные электрики не располагают. Вызов же электроизмерительной лаборатории стоит немалых денег и у обслуживающей организации должны быть веские основания для этого. В случае же если все-таки выявлено, что Ваш вводной автомат не соответствует требованиям договора об электроснабжении, Вы получаете предписание на замену вводного автомата, штрафных санкций за это не предусмотрено.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…

Ваш Удобный дом

Дифференциальные автоматы и УЗО

Устройство защитного отключения (УЗО) – защитный выключатель, срабатывающий при утечке тока

ВНИМАНИЕ! Не защищает от перегрузки и КЗ, устанавливается только вместе с автоматическим выключателем!. Принцип работы основан на разнонаправленности токов, сумма которых равна 0, I1 + I2=0

При нарушении изоляции, если это электроприбор с металлическим корпусом, который заземлен, ток потечет на землю, соответственно I1 + I2≠0 и сработает УЗО. А вот если корпус не заземлен, то ток не потечет, а будет «дежурить» на корпусе, пока человек не прикоснется. Произойдет утечка, УЗО отключит линии, но человек почувствует удар током. Поэтому обязательным условием правильной работы УЗО является наличие контура заземления и заземление металлических корпусов и деталей электроприборов

Принцип работы основан на разнонаправленности токов, сумма которых равна 0, I1 + I2=0. При нарушении изоляции, если это электроприбор с металлическим корпусом, который заземлен, ток потечет на землю, соответственно I1 + I2≠0 и сработает УЗО. А вот если корпус не заземлен, то ток не потечет, а будет «дежурить» на корпусе, пока человек не прикоснется. Произойдет утечка, УЗО отключит линии, но человек почувствует удар током. Поэтому обязательным условием правильной работы УЗО является наличие контура заземления и заземление металлических корпусов и деталей электроприборов.

Выбор автоматических выключателей для защиты трансформаторов

В данном подразделе производится выбор линейных автоматических выключателей для силовых трансформаторов, а также автоматического выключателя для секционирования шин 0,4 кВ.

Выбор линейных автоматов для силовых трансформаторов производится по току силового трансформатора с учетом 40% — ой перегрузки в аварийном режиме:

Выбираем автоматический выключатель ВА 51-37 с I_н.а.=400А и I_н.р=400А. (1, с.94).

Выбор секционного автомата производится по току силового трансформатора:

Изм.

Лист

№ докум.

Подп.

Дата

Лист

45

45. 43 01 03. 00 ПЗ

Выбираем автоматический выключатель ВА 75-47 с I_н.а.=4000А и I_н.р=4000А(1,с. 94).

Расчёт токов короткого замыкания

Принимаем раздельную работу трансформаторов, так как ток кз в этом случае будет меньше. Расчёт токов короткого замыкания в сетях напряжением выше 1кВ будем производить в относительных единицах.

Изм.

Лист

№ докум.

Подп.

Дата

Лист

45. 43 01 03. 00 ПЗ

а)

Рисунок 9.1 — а) расчётная схема

б) схема замещения

По расчётной схеме составляем схему замещения, в которой каждый элемент заменяем своим индуктивным сопротивлением (рисунок 9.1 б).

Все расчётные данные приводим к базисным напряжению и мощности. Принимаем

Базисный ток определяем по выражению

Находим величину индуктивного сопротивления каждого элемента схемы замещения.

Изм.

Лист

№ докум.

Подп.

Дата

Лист

47

45. 43 01 03. 00 ПЗ

Для системы источника питания.

Так как Sс=∞, то Хс=0.

Для двухобмоточного трансформатора:

где Uк — напряжение короткого напряжения (Uк=6,0%);

S_Н.Т.— номинальная мощность трансформаторов на ГПП (S_Н.Т.=40 МВА).

Для кабельной линии:

где Хо — индуктивное сопротивление одного километра линии, Ом/км (для КЛ Хо=0,08 Ом/км);

Uср — среднее номинальное напряжение (Uср=6,0);

X_*Л

Производим расчёт для точки К1:

Результирующие сопротивления до точки К1:

Ток трёхфазного КЗ в рассматриваемой точке К1:

I_К.З (3)

Ударный ток в точке К1:

где

Изм.

Лист

№ докум.

Подп.

Дата

Лист

48

45. 43 01 03. 00 ПЗ

i_y

Производим расчёт для точки К2:

Ток КЗ в точке К2, формула (9.5):

I_К.З (3)

Ударный ток в точке К2, формула (9.6):

i_y

Выбор высоковольтных кабелей

Изм.

Лист

№ докум.

Подп.

Дата

Лист

45. 43 01 03. 00 ПЗ

Расчёт производится на основании рисунка 9.1. Сечение жил кабелей выбирают по экономической плотности тока и проверяются по нагреву и термической стойкости при коротком замыкании. Кабели, защищённые токоограничивающими предохранителями, на термическую стойкость не проверяются.

Потери мощности в трансформаторах

Потери активной ΔРт и реактивной ΔQт мощности в двухобмоточном трансформаторе вычисляются по формулам:

ΔРт=ΔРх.х.+ΔРк.з.·βт 2 ; (10.1)

ΔQт=

где ΔРх.х — потери холостого хода, кВт;

ΔРк.з.- потери короткого замыкания, кВт; Uк. — напряжение короткого замыкания, %;

Iх.х. — ток холостого хода, %;

Sн – номинальная мощность трансформатора, кВА;

Βт – коэффициент загрузки трансформатора.

где Sм – нагрузка трансформатора, кВА.

S_M=

где Р_Р-расчетная активная нагрузка предприятия кВт,

Q_Р — расчетная реактивная нагрузка предприятия кВар,

Q_К — мощность компенсирующих устройств на низкой стороне кВар.

S_M=

Изм.

Лист

№ докум.

Подп.

Дата

Лист

45. 43 01 03. 00 ПЗ

ΔРт=3,75+24·0,77 2 =17,98 кВт;

ΔQт=

Дата добавления: 2018-02-18 ; просмотров: 4355 ; Мы поможем в написании вашей работы!

Выбор автоматического выключателя

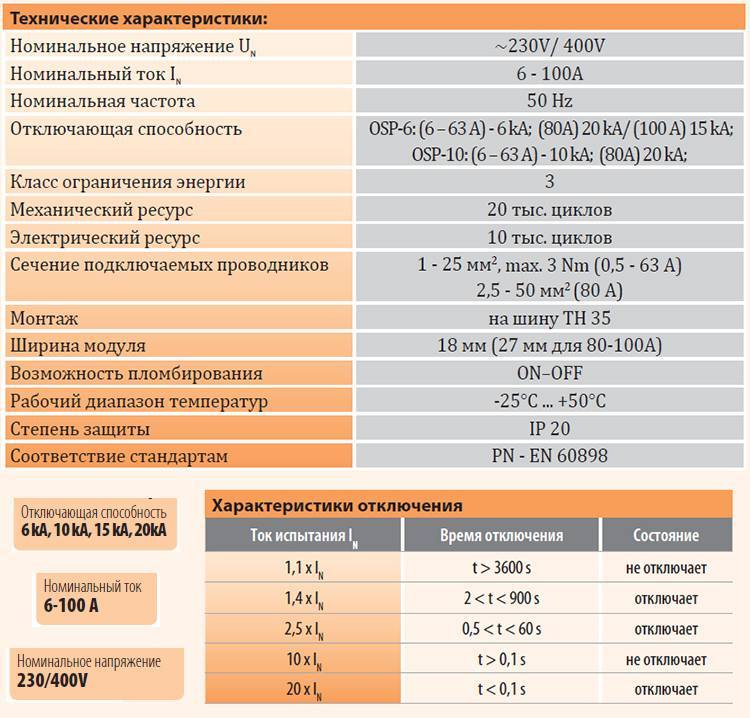

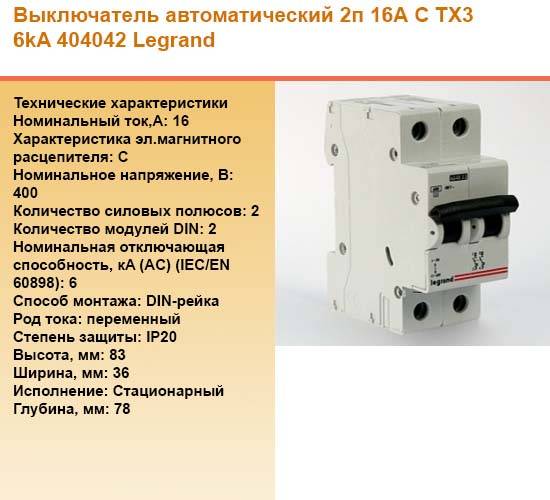

Выбор автоматического выключателя проводят по его основным характеристикам:

Номинальное рабочее напряжение Ue (B)	Указанное напряжение означает максимальное допустимое значение в течении длительного времени. При меньших напряжениях отдельные характеристики могут изменяться и даже улучшаться, например, отключающая способность.
Номинальное напряжение изоляции Ui (кB)	Характеризует изоляционные свойства аппарата, определяется в ходе его испытаний высоким напряжением (импульсным и промышленной частоты).
Номинальное импульсное выдерживаемое напряжение Uimp (кВ)	Номинальное импульсное выдерживаемое напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений.
Номинальный ток In (А)	Это наибольший ток, который автоматический выключатель может проводить в продолжительном режиме при температуре окружающего воздуха 40°С по стандарту ГОСТ Р 50030.2-99 и 30°С по стандарту ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается.
Номинальная предельная наибольшая отключающая способность Icu (кА)	Это наибольший ток короткого замыкания, который автоматический выключатель способен отключить при данном напряжении и коэффициенте мощности. Испытания на Icu проводятся по схеме O-t-CO, где О – отключение, t – выдержка времени, СО – включение с последующим автоматическим выключением.
Номинальная наибольшая отключающая способность Icn	По окончании испытания автоматический выключатель должен сохранять свои изоляционные свойства и способность к отключению в соответствии с требованиями стандарта.
Отключающая способность	На автоматические выключатели часто наносят два значения отключающей способности. Это объясняется тем, что в разных стандартах используются разные условия испытаний. 10000 : стандарт ГОСТ Р 50345-99 (IEC 60898) для аппаратов бытового и аналогичного назначения, где при неквалифицированном обращении возможно неоднократное включение неисправной цепи. Наибольшая отключающая способность (в амперах) указывается в прямоугольнике без указания единицы измерения. 10 kA: стандарт ГОСТ Р 50030.2-99 (IEC 60947-2) для всех применений, где требуется определенная квалификация обслуживающего персонала. В этом случае наибольшая отключающая способность указывается с единицей измерения (кA).
Номинальная рабочая наибольшая отключающая способность Ics	Это величина, выражаемая в процентах от Icu: 25% (только для категории А), 50%, 75% или 100%. Автоматический выключатель должен нормально работать после неоднократного отключения тока Ics при испытании в последовательности О-СО-СО.
Номинальный кратковременно выдерживаемый сквозной ток Icw (кА)	Это ток короткого замыкания, который автоматический выключатель категории В (см. ниже) способен выдерживать в течение установленного времени без изменения своих характеристик. Этот параметр используется для обеспечения селективности срабатывания аппаратов. Соответствующий выключатель может оставаться замкнутым до тех пор пока значение I2 t не превысит значения Icw2 . Величина Icw – один из наиболее важных показателей автоматического выключателя. Значение Icw указывается для тока, действующего в течение 1 с. Для других длительностей надо вводить соответствующие обозначения, например Icw0,2 . При этом необходимо убедиться в том, что величина I2 t, характеризующая тепловой нагрев до момента срабатывания расположенного ниже аппарата защиты, действительно меньше, чем Icw2 t.
Номинальная наибольшая включающая способность Icm (кА, пиковое значение)	Это максимальное значение тока, который аппарат способен удовлетворительно выдерживать в условиях, оговоренных стандартом. Аппараты, не имеющие функции защиты (например, выключатели), должны выдерживать ток короткого замыкания, значение и длительность которого определяются параметрами срабатывания присоединенного аппарата защиты.
