Делаем подпитку системы отопления своими руками: клапаны, насосы, узлы и схемы монтажа

Через какой патрубок залить антифриз

Так выглядит кран для подпитки

Прежде чем приступить к работе, нужно знать, как заполнить систему отопления антифризом. Есть две разновидности контуров обогрева. В одном теплоноситель контактирует с воздухом, а в другом циркуляция проходит по абсолютно замкнутой схеме. Принцип работы этих контуров отличается, но их объединяет то, что в обоих можно применять антифриз. Чтобы залить антифриз в контур отопления потребуется насос. В открытые контуры можно вливать теплоноситель ведрами, но в случае с незамерзающей жидкостью это будет слишком долго.

Заливка антифриза в систему отопления по идее осуществляется через клапан подпитки, если такой есть в наличие. Если же его нет, то возможны следующие варианты:

К этому крану подключается насос, благодаря которому антифриз поступает в трубы. После того как заправка системы отопления антифризом будет завершена, кран остается в торце батареи. Это позволит подпитывать систему в процессе эксплуатации, а также использовать его в качестве слива, когда потребуется освободить контур от теплоносителя.

В закрытых контурах стоит мембранный расширительный бак, для которого есть отдельный патрубок. При заполнении системы, экспанзомат рекомендуют временно снять. Можно ли заполнить систему отопления антифризом, когда бак не снят? Можно, но скорее всего, после этого экспанзомат все равно придется снять и перенастроить. Расширительный бак ставят как вверх, так и вниз дном.

Второй способ более предпочтительный, при этом кран на патрубок устанавливается разными способами. Некоторые монтажники американки с краном ставят таким образом, чтобы запорная арматура оставалась на контуре, а некоторые наоборот, устанавливают так, что кран снимается вместе в экспанзоматом.

В первом случае проблем с заполнением контура через патрубок для расширительного бака не возникнет. Во втором случае потребуется установить такой кран. К запорной арматуре подводится шланг от насоса и антифриз заливается в трубы. По завершении работы шаровой кран перекрывается и устанавливается экспанзомат.

Даже если у вас нет подпитки, которая отходит от труб, это не означает, что ее нет вовсе. В современных котлах обязательно присутствует патрубок для подпитки. По этой причине монтажники могут не установить еще один кран в самом контуре. Подпитка котла, если система работает на воде, зачастую соединяется с водопроводом. Если же используется антифриз, то патрубок остается свободным, к нему можно подключать насос.

О том, почему иногда приходится прибегать к обогреву деревянного дома электричеством читайте здесь.

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

  • Шаровый кран, закрывающий/открывающий поток воды в сеть.
  • Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
  • Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Актуальные советы по комплектации и обслуживанию

Какую питающую установку вы бы не выбирали, помните, в первую очередь она должна быть безопасной и удобной в эксплуатации, исполненной из качественных материалов. Если система отопления небольшая, отдайте предпочтение устройству с максимально простой конструкцией. Центральный суппорт с подвижными деталями и внутренний компенсационный поршень обязательно должны быть исполнены из материалов с низким адгезионным коэффициентом: опасность образования в узле известковых образований нужно минимизировать. Не секрет, что именно они становятся главной причиной плохой работы устройства.

Обратите внимание, сменный ли у изделия картридж: это существенно облегчит и ускорит для вас процесс ревизии узла

Периодическое техническое обслуживание устройства подпитки поможет избежать сбоев в работе всей отопительной системы

Чтобы очистить или заменить весь картридж, действуйте таким образом:

  1. Заизолируйте установку.
  2. Открутите ручку управления расположенную внизу.
  3. Выкрутите до упора настроечный винт и снимите крышку.
  4. Удалите картридж плоскогубцами.
  5. После необходимых манипуляций соберите устройство заново.

Остается лишь вновь настроить оборудование и продолжать наслаждаться бесперебойной работой системы отопления в своем доме!

  • http://teplodom1.ru/sistemotopl/2414-kak-sdelat-podpitku-otoplenija-vodoj-dolivka-sistemy.html
  • https://cotlix.com/kak-sdelat-podpitku-sistemy-otopleniya
  • https://oventilyacii.ru/otoplenie/podpitka-sistemy-otopleniya.html
  • https://otivent.com/podpitka-sistemy-otoplenija
  • https://aqua-rmnt.com/otoplenie/kotelnaya/podpitka-sistemy-otopleniya.html

Схемы подключения обратного клапана

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является yедопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.

Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

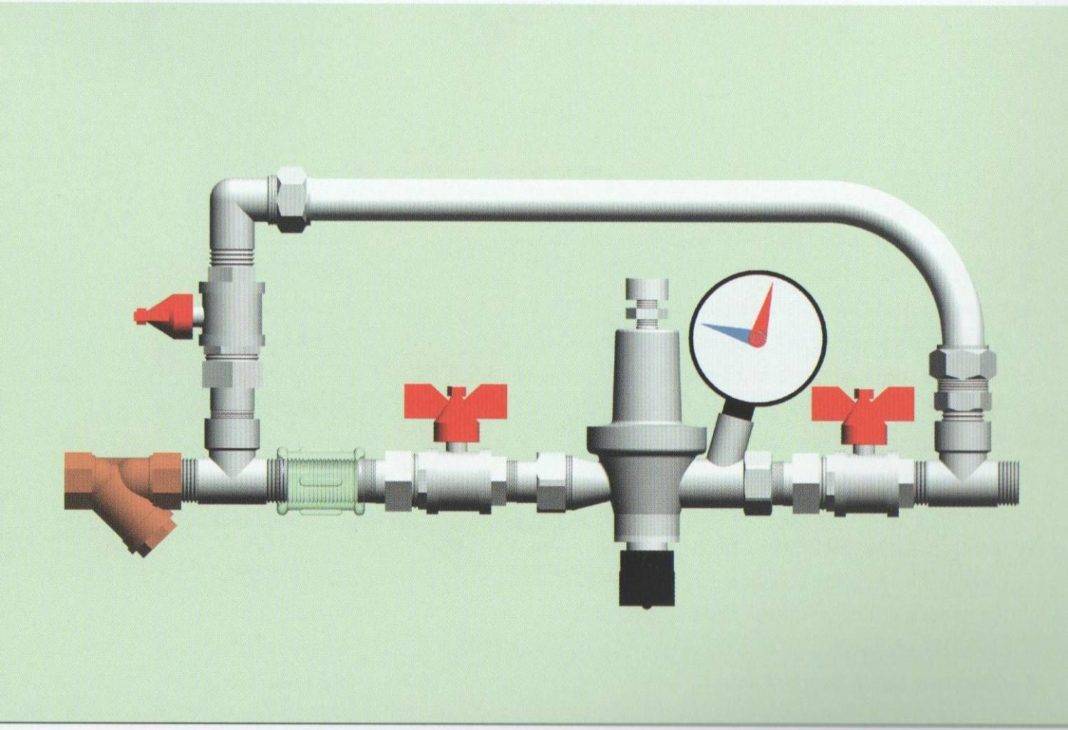

Автоматическая подпитка расположена на байпасе

Функция подпитки системы отопления

Подпитка системы отопления

К сожалению, объем рабочей жидкости в системе отопления непостоянен, со временем ее становится все меньше. С понижением давления свободное пространство заполняется воздухом, появляются пробки. Циркуляция жидкости прекращается что приводит к перегреву оборудования. В результате котел может выйти из строя, что грозит значительными материальными затратами.

Рассмотрим пять основных причины потери воды в трубах:

При открытом контуре отопления горячая вода начинает испаряться из расширительного бака. В таком случае заметить снижения давления в трубах легко, как и восполнить его снова.
Временами срабатывает автоматический воздухосбрасыватель. Это происходит из-за того, что клапан выпускает не только воздух, но и водяной пар. Хотя потери не так велики как в первом случае, со временем давлением падает до критической отметки.
Когда котел долгое время работает с максимальной отдачей, для избежания перегрева срабатывает предохранительный клапан. В этот момент может происходить сброс теплоносителя.
Небольшие протечки также являются одной из причин снижения давления в трубах. Часто микроскопические трещины сложно заметить, но вода медленно покидает систему.
Со временем внутренняя поверхность трубы покрывается коррозией и разрушается. Из-за этого увеличивается общий объем отопительной системы

Сложно распознать эту причину, но восстанавливать давление рабочей жидкости по-прежнему важно.

Чтобы избежать такого развития сценария устанавливают подпитку труб отопления. Нередко на эту роль подходят автоматические устройства, они работают постоянно, исключают человеческий фактор. С помощью подпитки потерянный объем воды восполняется и оборудование может работать без сбоев, что экономит средства владельца помещения.

1 Определение расходов сетевой воды

Расчетный расход сетевой воды, т/ч, в закрытых системах теплоснабжения для определения диаметров труб в водяных тепловых сетях при качественном регулировании отпуска теплоты следует определять отдельно для отопления, вентиляции и горячего водоснабжения по формулам:

На отопление

где

и – температуры в подающем и обратном трубопроводах тепловой сети при расчетной температуре наружного воздуха для проектирования систем отопления и вентиляции.

На вентиляцию

Расчетные расходы сетевой воды на горячее водоснабжение, т/ч зависят от схемы присоединения водоподогревателей. При двухступенчатой схеме присоединения расход воды определяют по следующим формулам:

где среднечасовой расход воды на горячее водоснабжение, т/ч.

и температура в подающем и обратном теплопроводах в точке излома графиков температур воды.

Формулы для определения расчетного расхода сетевой воды при параллельной схеме присоединения подогревателей приведены в .

Суммарный расчетный расход сетевой воды, т/ч, в двухтрубных тепловых сетях при качественном регулировании по отопительной нагрузке:

где коэффициент, учитывающий долю среднего расхода воды на горячее водоснабжение, принимается в зависимости от мощности системы теплоснабжения (k=1,0 при k=1,0 при ).

Для потребителей с тепловым потоком 10 МВт и менее суммарный расчетный расход воды следует определять по формуле:

При центральном качественном регулировании отпуска теплоты по совмещённой нагрузкеотопления и горячего водоснабжения расчетный расход сетевой воды определяется как сумма расходов воды на отопление и вентиляцию без учета нагрузки горячего водоснабжения:

Расчетный расход сетевой воды в неотопительный период, т/чопределяется по формуле:

где определяют по формуле (33), с учётом того, что максимальную тепловую нагрузку на горячее водоснабжение определяют с учётом повышения температуры холодной воды до 15oC;

коэффициент, учитывающий изменение расхода воды на горячее водоснабжение в неотопительный период по отношению к отопительному, принимаемый для жилищно-коммунального сектора равным 0,8. Для курортных и южных городов , для промышленных предприятий .

ПРИМЕР 4. Для двух кварталов района города определить расчетный суммарный расход сетевой воды. Данные по расчетным тепловым потокам взять из примера 1. Температура воды в подающем трубопроводе , в обратном Регулирование отпуска теплоты производится по совмещенной нагрузке на отопление и горячее водоснабжение.

Решение:

Расчетный расход сетевой воды на отопление для квартала №1 найдем по формуле (30):

По формуле (31) для квартала №1 найдем расчетный расход воды на вентиляцию:

Примечание. Расчетные тепловые потоки взяты с учетом 5% потерь теплоты в окружающую среду.

Суммарный расчетный расход сетевой воды рассчитаем по формуле (36):

Аналогичные расчеты произведем и для квартала №2, и результаты занесём в таблицу 4:

Таблица 4 – Расчетные расходы сетевой воды для двух кварталов района города

№ квартала

1

92

11

103

2

153

18

171

Итого:

274

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
