Не всегда есть возможность самостоятельно проводить строительные работы. Во всех городах России производится профессиональный монтаж вентилируемых фасадов, стоимость которого зависит от материала и размера конструкции (цены может изменяться по регионам). Стоимость монтажа панелей Алюкобонд за квадратный метр.
| Город | Стоимость, рублей | Город | Стоимость, рублей |
| Волгоград | 1100 | Воронеж | 1250 |
| Екатеринбург | 1200 | Иркутск | 1200 |
| Казань | 1200 | Калуга | 1100 |
| Краснодар | 1100 | Красноярск | 1200 |
| Москва | 1300 | Нижний Новгород | 1250 |
| Новосибирск | 1200 | Омск | 1100 |
| Пенза | 1100 | Пермь | 1200 |
| Санкт-Петербург | 1250 | Самара | 1100 |
| Саратов | 1250 | Сочи | 1200 |
| Тверь | 1200 | Тула | 1200 |
| Уфа | 1200 | Челябинск | 1200 |
Фасадные системы: разновидности
Различают подконструкции навесного фасада по материалу изготовления:
- алюминиевая навесная вентилируемая фасадная система;
- оцинкованная подсистема НВФ;
- нержавеющая фасадная система.
Принципиальным отличием между этими системами служит материал изготовления. В каждом случае, это соответствующий металл. Металл- это продукт биржевой торговли. Не надо быть аналитиком, чтобы знать, что нержавейка стоит намного дороже алюминия. А алюминий несколько дороже оцинкованной стали. Стоимость за килограмм металла определяет ценообразование готового продукта. Но металл определяет не только стоимость, но и наличие физических свойств:
- термическое расширение;
- стойкость к коррозии;
- вес.
Выбирая между системами необходимо учитывать эти особенности.
Термическое расширение металлов
Не будем глубоко погружаться в тему расширений металлов, скажем лишь о выводах.
Алюминий расширяется в два раза сильнее стали. Поэтому алюминиевую подконструкцию нельзя монтировать фиксированным способом. Необходимо один край профиля фиксировать жестко, остальные крепления должны иметь возможность хода. Такие компенсаторы на алюминиевых системах есть – это овальные отверстия в кронштейне.
Сталь расширяется меньше в два раза, примерно. Но расширяется тоже. В стальных системах не предусмотрены компенсаторы термического расширения. Каждое крепления профиля к кроншетейну выполняется фиксированным способом – заклепкой насквозь.
И, если мы выставляли бы баллы, то оцинкованная и нержавеющая система получила бы два балла из двух. А алюминиевая – один балл. Один балл, т.к. компенсаторы расширения есть.
Стойкость к коррозии
Все металлы имеют свойство реагировать с агрессивной средой. Но разные металлы реагируют с разной скоростью. Нержавеющая система практически не реагирует и поэтому может применяться в агрессивных средах (города у моря, локально вокруг заводов, некоторые города России). Срок службы нержавеющей системы в средне агрессивных средах – 50 лет.
Оцинкованные системы, наоборот, сильно подвержены коррозии. Поэтому их красят. Но покраска не приносит супер эффект, она увеличивает срок службы в два раза, но не превышает 30 лет. Дело в том, что при соединении метизами, слой краски нарушается, металл оголяется и оттуда может начинаться коррозия.
Алюминий занимает среднюю позицию по способности противостоять коррозии. Алюминий в высоко агрессивных средах можно применять только с условием анодирования или покраски. Анодирование дорогая процедура и выполняется исключительно на заводе. Но в средне агрессивных средах алюминиевые фасадные системы можно применять без дополнительного покрытия. Срок службы алюминиевых систем в средне агрессивных средах – 50 лет, такой же как и у нержавеющий систем.
Для наглядности примера, раздадим баллы. Нержавеющая система получает три балла из трех. Алюминиевая подсистема – 2 балла, т.к. для применения в высоко агрессивных средах требует покрытия. Крашенная оцинкованная система получает один балл. Не окрашенная оцинкованная система остается без балла, т.к. ее срок службы в районе семи – десяти лет в условиях города (средне агрессивная среда).
Вес системы вентфасада
Вес влияет на возможность системы применяться на конкретном здании, с учетом заполнения стены (несет ли оно?). А также влияет на возможность применять вентфасад на высотных зданиях, и вес учитывают при реконструкции зданий с точки зрения способности фундамента выдержать дополнительную нагрузку.
- Стальные системы имеют вес в два раза больше алюминиевых. Примерно, 7кг/м3;
- Алюминиевая система весит от 3 кг/м2.
Алюминиевая система получает два балла, стальные по одному.
Стоимость подконструкции вентилируемого фасада
В зависимости от типа облицовки инеобходимого шага профилей, цена может варьироваться. Междуэтажная система стоит, примерно, в два раза дороже обычной.
Но для простоты расчетов возьмем очень средние цены за квадратный метр системы под кераомгранит.
- Алюминиевая система будет стоить 500-600руб/м2.
- Оцинкованная – 300руб/м2.
- Оцинкованная крашенная – от 480- 550руб/м2.
- Нержавеющая (комбинированная стальным оцинкованным профилем, не полностью из нержавейки) – 600-800руб/м2.
- Полностью из нержавейки – от 2500руб/м2.
Баллы расставим, исходя из того, что три – максимальный балл. Оцинкованная подсистема не крашенная получит три балла. Оцинкованная крашенная и алюминиевая системы по два. Нержавеющая комбинированная оцинкованным профилем – три балла. Полностью нержавеющая не получит балла.
Особенности конструкции
В основе алюминиевый или стальной каркас, закрепленный на фасаде крепежными кронштейнами, слой утеплителя и облицовочный экран. Если облицовка металлическая, она монтируется на специальных направляющих. Для большей прочности, устойчивости дополнительно используются болты, вытяжные заклепки. Каркас заполняется светопрозрачными (стеклопакеты, закаленное или многослойное триплекс стекло) или непрозрачными (композиты, матированное стекло, пр.) плитами. Архитектурные задумки реализуются за счет комбинации стекол различных цветов, форм (плоские, гнутые), степени затененности. Цена на фасадные системы зависит от выбранных материалов, сложности проекта, этажности здания, объемов работ. Стоимость предварительно просчитывается и остается неизменной до полного оказания услуги.
Разновидности
В зависимости от используемых материалов, способов крепления, конструкции бывают:
- из оцинкованной стали;
- из нержавеющей стали;
- из композитных материалов на основе алюминиевого каркаса.
Благодаря небольшому весу конструкций, высоким антикоррозийным свойствам наиболее распространены алюминиевые фасадные системы. Навесные фасады выравнивают стены, обеспечивают тепло — звукоизоляцию, защищают от осадков, температурных изменений, прямых солнечных лучей. Толщина слоя утеплителя зависит от необходимой степени теплоотдачи стены. Утеплитель позволяет увеличить теплоемкость здания зимой и охладить его летом.
В зависимости от типа монтажа, системы бывают:

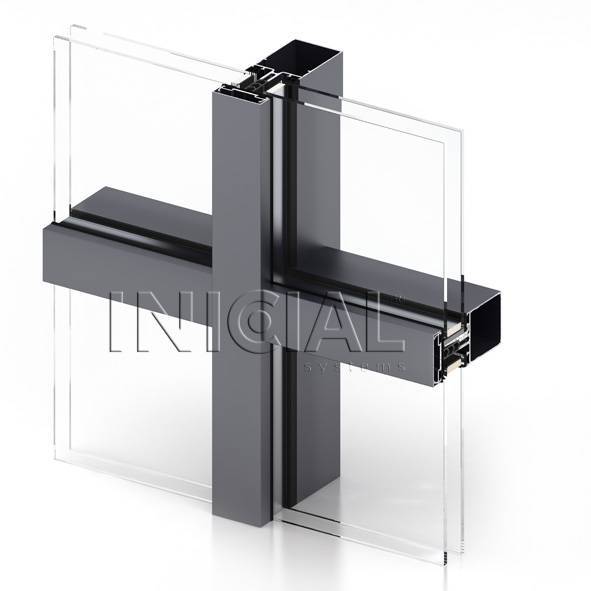

Стоечно-ригельные закрытого типа
Стоечно-ригельная система остекления фасадов закрытого типа.
Устанавливаются с внутренней стороны несущей стены, максимально скрывают крепежи, выглядят как сплошное стеклянное полотно. Конструкция состоит из вертикальных несущих профилей, с закрепленными поперечными ригелями. Полузакрытые системы устанавливаются с одной вертикальной или горизонтальной планкой. При необходимости комплектуются раздвижными модулями, люками, открывающимися створками, пр.;
Структурные

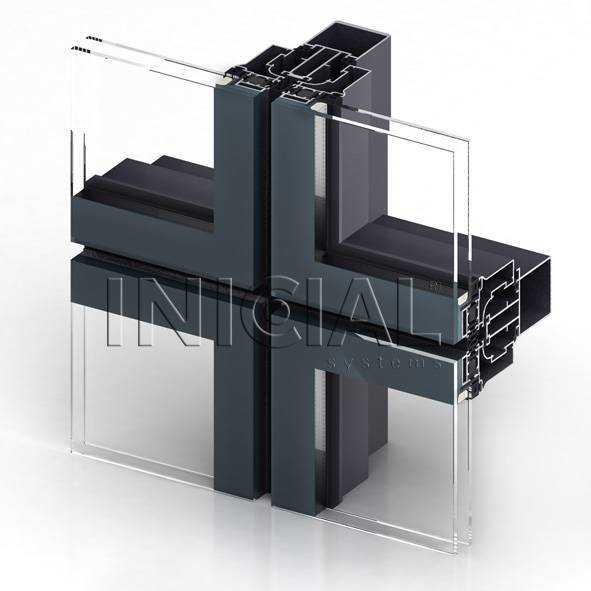

Эти респектабельные фасадные системы представляют собой монолитную стеклянную поверхность, которая идеально смотрится в любом архитектурном окружении.
Монолитная поверхность без видимых стыков и швов. Стеклянные панели фиксируются с внешней стороны несущего профиля специальным структурным силиконом. Для больше прочности стекло закрепляется прижимными крепежами;
Полуструктурные
Фасадные системы этой категории создаются на основе герметичного соединения стеклопакетов с помощью структурного силикона.
Стеклопакеты соединяются структурным силиконом и фиксируются на алюминиевом профиле дистанционным каркасом;
Ригель-ригельные
Многофункциональная фасадная система, имеющая широкий диапазон применения.
Состоят из одинаковых профилей, используются для создания многогранных конструкций, декоративных крыш, пр.;
Светопрозрачные крыши
Светопрозрачная кровля обеспечивают естественное освещение помещений, расположенных в верхних этажах зданий различной функциональности.
Обеспечивают естественное освещение помещений, визуально их увеличивают. Монтаж фасадных систем выполняется из усиленных профилей, закрепленных на предварительно установленном каркасе. Прочные, выдерживают большие нагрузки;
Фасадная стойка
Данная конструкция представляет собой систему, в качестве несущего элемента стойки фасада которого, является фасадная стойка.
Ригели к стойкам крепятся внахлест, что исключает возникновение протечек, накопление конденсата. Варианты крепления ригелей к стойке неограниченны;
Элементные
Эта фасадная система формируют индивидуальный стиль здания, а также отражают его функциональность.
Предназначаются для сплошного многоэтажного остекления. Готовые блоки заранее собираются, после чего навешиваются на фасад. Используются для остекления высотных зданий, не требуют установки строительных лесов.
Чтобы купить фасадную систему, позвоните менеджерам по указанным телефонам или заполните форму на сайте.
Как правильно рассчитать вентилируемый фасад?
Затраты на обустройство фасада состоят из следующих статей:
- Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
- Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
- Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
- Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
- Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.
При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

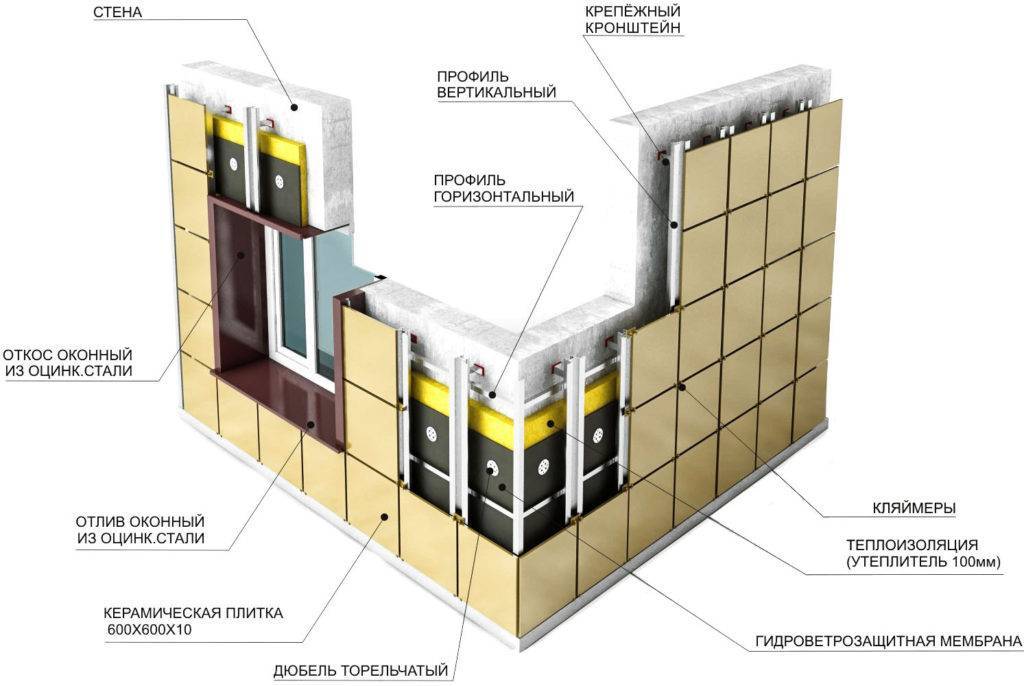

Понятие о вентилируемом фасаде
Вентилируемый фасад — технология внешней отделки, позволяющая утеплить здание, защитить строительные конструкции от атмосферных воздействий, придать строению презентабельный внешний вид.
В состав конструкции входят несколько элементов:
- Несущее основание — капитальная стена постройки, нуждающаяся в отделке и защите. На основание крепят все составные части.
- Слой пароизоляции для предотвращения попадания конденсата в утеплитель.
- Подсистема для фасада, обеспечивающая надёжное, правильное крепление и создание вентилируемых зазоров.
- Звукотеплоизолятор.
- Ветровлагозащита со стороны фасада.
- Декоративная отделка.
В сборе конструкция обеспечивает все возложенные на неё задачи.
Тип фасадной подсистемы и материалы для её изготовления выбирают в зависимости от характеристик финишной облицовки
Важно учитывать массу конструктивных элементов и стандартные способы крепления, наличие в продаже заводских метизов
После установки всех слоёв между внешней облицовкой и гидроизоляцией должен остаться вентиляционный зазор. Для этого предусматривают достаточную толщину планок или возможность их установки на кронштейны.
Подконструкции из оцинкованной и нержавеющей стали
Подконструкция из оцинкованной стали – более демократичный по стоимости вариант, который отличается неплохими эксплуатационными свойствами. Такие изделия прочны надежно выдержат даже тяжелые отделочные материалы. На подсистему из оцинкованной стали можно монтировать даже керамогранитные плиты. Каркас из оцинкованной стали абсолютно пожаробезопасен, отличается весьма высокой температурой плавления, и полностью соответствует современным нормам пожаробезопасности. Но необходимо учитывать, что по долговечности оцинкованная поверхность не самый идеальный вариант. Такую проблему помогут решить дополнительные методы обработки: полимерные покрытия или окрашивание специальными составами. В стальных подсистемах не предполагаются компенсаторы термического расширения. Купить подсистемы такого типа в Москве можно напрямую у производителей.
Подсистемы из нержавеющей стали также пользуются успехом и широко применяются при устройстве вентфасада. Стальной профиль абсолютно не подвержен гниению, и среди аналогов является самым долговечным вариантом. Каркас из нержавейки можно использовать даже в высотном строительстве, он имеет хорошую жесткость, прочность и отличается длительном сроком службы. Может сочетаться с тяжелой по весу облицовкой.
Из недостатков материала стоит отметить:
- Относительно высокая цена по сравнению с аналогами
- Большая масса стали (нержавейка не подойдет для разработки подсистемы фасада для старой постройки со слабой несущей способностью).
В Москве можно купить подконструкции различных типов напрямую у производителя. Сделать выбор между оцинкованной фасадной подсистемой и подконструкцией из нержавейки довольно сложно. Целесообразно проконсультироваться с опытным специалистом, который учтет все архитектурные особенности конкретного здания, подберет соответствующий крепеж и поможет сделать правильный выбор.
Поскольку требования к профилю для вентилируемого фасада в современном строительстве весьма повышены, поэтому каждый производитель старается сделать свою продукцию наиболее качественной и привлекательной для покупателя.
Конструктивные особенности основных узлов
Крепление кронштейна к несущей стене
С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:
- Для закрепления кронштейна на несущей стене используется анкерный дюбель.
- При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

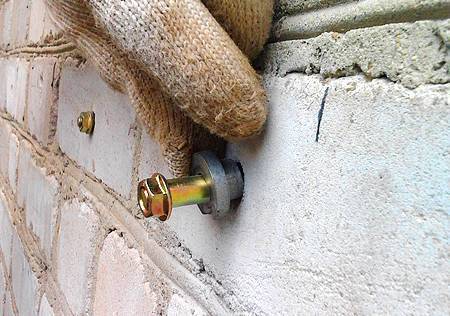

Дюбель с металлической гильзой
- Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
- В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
- Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.
На фото в данной статье представлена типовая схема данного узла.

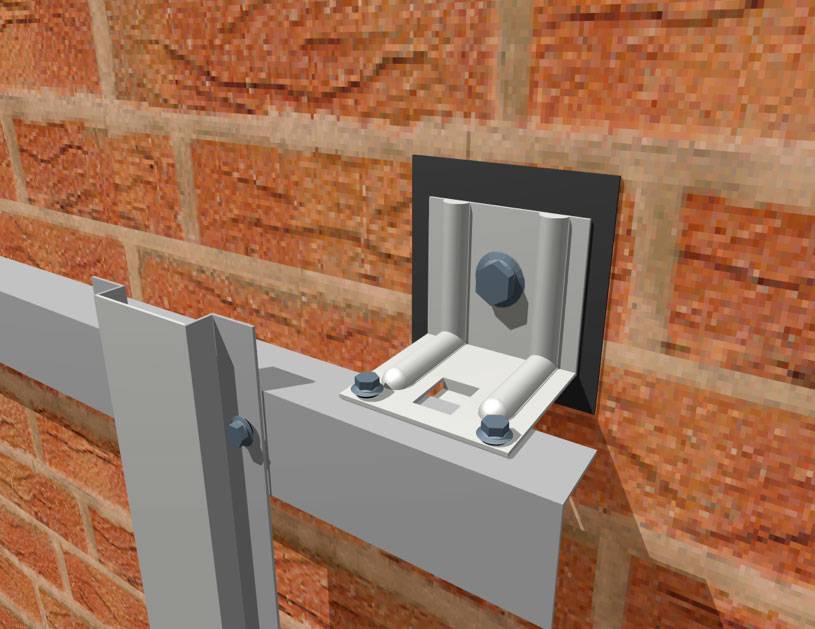

Крепление кронштейна
Крепление направляющих планок к кронштейнам
Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм.
Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.
Оконные и дверные откосы
Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:
- Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
- Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
- Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.
Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада.
Чертеж узла водоотлива
Углы здания, цоколь и парапет
Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий.
Цокольная часть фасада
https://youtube.com/watch?v=UHSfbmDlg1g
Противопожарная отсечка
Еще один узел, который следует упомянуть – это противопожарная отсечка:
- Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
- Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
- Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.
Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
Конструктивные элементы

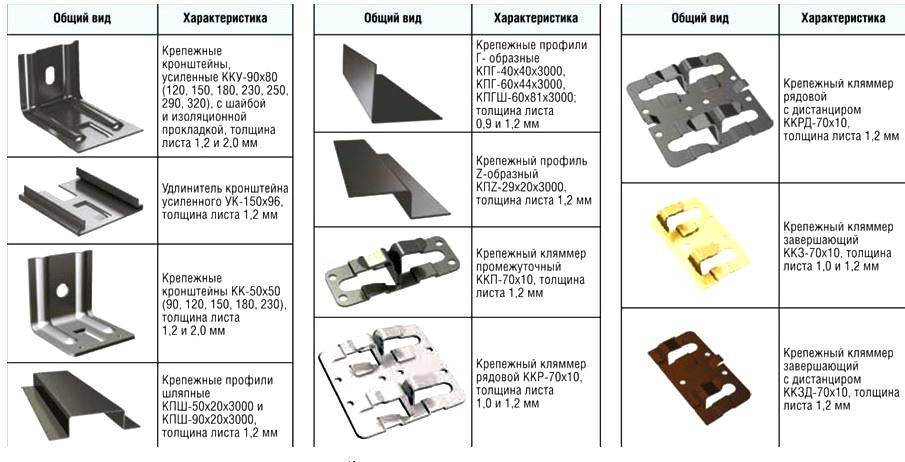

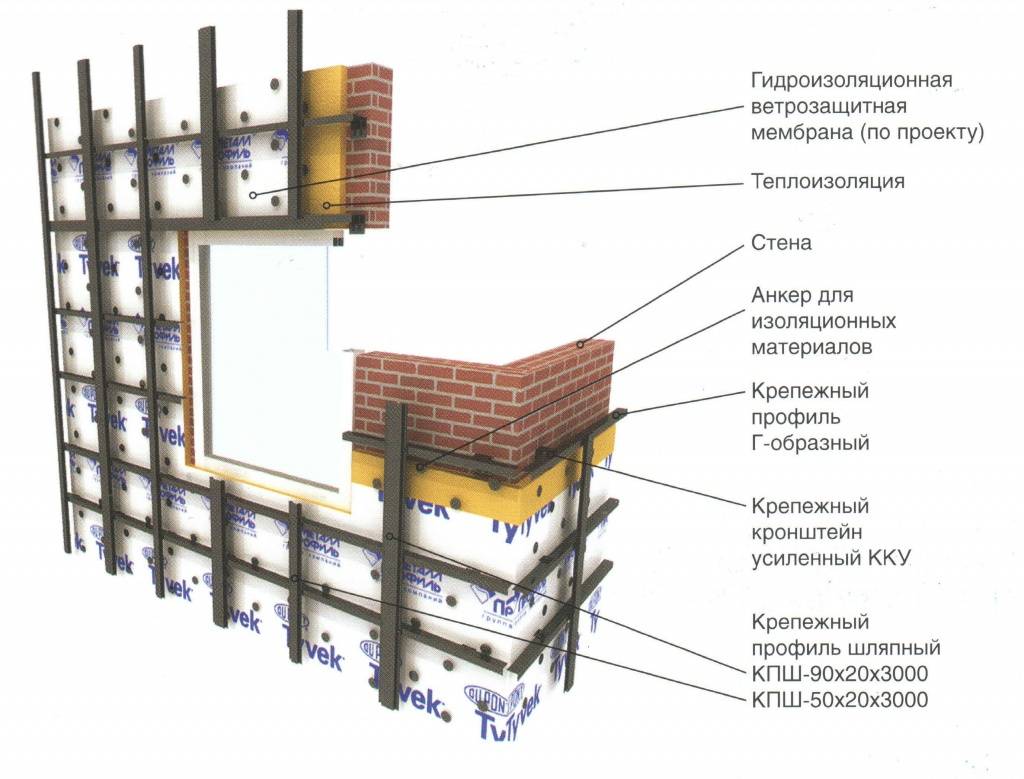

Стандартная конструкция подсистемы для вентфасадов представляет собой решетку из металлических профилей, которые устанавливаются на кронштейны, а крепление к стене обеспечивается анкерными элементами.
Металлические профили:
- Горизонтальный Г-образный профиль: предназначен для установки в горизонтальном направлении. С его помощью обеспечивается выравнивание плоскости финишной облицовки. Стандартный размер — 40х40 мм при толщине металла 1,1–1,3 мм.
- Вертикальный П-образный профиль шляпного типа: прикрепляется к Г-образному профилю. С его помощью формируется каркас для установки отливов, откосов, элементов водостока. Обычно используются размеры 20х20х65 мм.
- Основной вертикальный П-образный профиль: предназначен для создания вертикальных стоек каркаса. Оптимальные размеры — 2х2х8 см. На данном элементе закрепляются торцы двух смежных плит внешнего покрытия (толщиной в пределах 14–22 мм).
- Вертикальный Z-образный профиль: применяется для промежуточного закрепления внешних облицовочных панелей. Стандартный размер — 2х2х4 см.
Крепежные кронштейны:
- Стандартный фасадный кронштейн. Имеет вылет в пределах 5–25 см в зависимости от используемой конструкции подсистемы. Предназначен для монтажа горизонтальных профилей.
- Усиленный кронштейн. Он обеспечивает вылет в диапазоне 10–35 см. Основное назначение — установка тяжелых облицовочных плит с плотностью материала более 25 кг/кв.м или при монтаже теплоизоляции толщиной более 12–14 см.
Паронитовые прокладки устанавливаются между стеной и основанием кронштейнов.
Кляммеры для керамогранита и камня нужны для надежной скрытой фиксации облицовочных плит.
Конструкция системы с воздушным зазором
Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.
Схематично вентфасад состоит из таких ключевых компонентов:
- несущее основание;
- подконструкция;
- слой звукоизоляции;
- слой теплоизоляции;
- паропроницаемая мембрана;
- вентилируемый зазор;
- декоративная отделка.
Всякий компонент призван исполнять свою конкретную функцию.
Технология облицовки вентфасада
Выбор материалов для облицовки вентфасада достаточно широк: подойдут практически любые варианты отделки
Стоит, однако, обратить внимание, что при сниженной несущей способности основы дома могут быть некоторые ограничения (только облегченные материалы)
Варианты облицовки:
- плитка из бетона;
- сайдинг из различных материалов (винил, фиброцемент, акрил и т.п.);
- ЦСП или ОСП плиты с использованием различных декоративных вариаций;
- керамогранит;
- вагонка, термодревесина, аналоги бруса и другие деревянные облицовки.
При использовании плитки из бетона, которая напоминает по своему внешнему виду кирпичную стену или природный камень, можно достичь интересного дизайнерского эффекта.
Конструкция системы с воздушным зазором
Вентилируемый
фасад состоит из:
- несущего основания;
- подконструкции;
- слоя звуко- и теплоизоляции;
- парапроницаемой мембраны;
- зазора, обеспечивающего проветривание;
- декоративной отделки.
Каждый элемент подконструкции состоит из несущих профилей и кронштейнов, которые закрепляются между собой заклепками, а к стене анкером. Также используются разные элементы облицовки, которую крепят на салазку с иклей, кляммер и другие элементы.
Каждый
элемент подконструкции создает единую каркасную систему. На нее и устанавливают
материалы для облицовки здания.
С
помощью подконструкции надежно крепятся облицовочные элементы, создавая
вентиляционный зазор.
Навесные фасады из ЛВД – панелей (технология HPL — ламинат высокого давления)
ЛВД панели – это относительно новый облицовочный фасадный материал для отечественного рынка. Возведение вентилируемых фасадов из HPL ламината и панелей широко применяется в Европе. Ламинат высокого давления – облицовочный материал, который сочетает в себе целый ряд функциональных свойств: разнообразие цветов, эффектов и имитаций фактур, стойкость к ультрафиолету, агрессивным воздействиям среды и осадкам, пожарная безопасность и длительный срок службы.
Кроме того ЛВД панели отличает экологически чистое производство – основным материалом служит целлюлоза и термоактивные смолы. Но самым главным достоинством этого вида облицовки для вентфасадов является малый вес. Таким образом удается значительно снизить нагрузку на фундамент и стены здания, а также минимизировать стоимость подсистемы для вентилируемого фасада.
Цены на вентилируемые фасады из ЛВД (HPL) панелей в среднем составляют:
- Монтаж вентилируемого фасада с облицовкой HPL панелями от 1400 рублей за кв. метр;
- Подсистема вентилируемого фасада для HPL панелей из алюминия от 450 рублей за кв. метр;
- Подсистема вентилируемого фасада для HPL панелей из оцинкованной стали от 550 рублей за кв. метр;
- Цена на HPL-панели от 2300 рублей за кв. метр.
Основные элементы: виды и свойства
Вентилируемый фасад имеет чёткую структуру, которая состоит из ряда элементов
Очень важно, чтобы монтажник умел работать со всем видовым разнообразием материалов и знал их физические свойства. В противном случае неопытный работник может допустить большое количество грубых ошибок, которые могут существенно повлиять на конечный результат. Первый и самый основной элемент – это опорная стена
Её технические параметры определяют выбор конструкции, которая в дальнейшем будет устанавливаться
Первый и самый основной элемент – это опорная стена. Её технические параметры определяют выбор конструкции, которая в дальнейшем будет устанавливаться.
Отклонение стен по вертикали и горизонтали от прямой оси. Очень часто приходится работать с постройкой, где фундамент перекосился или стены имеют неровную структуру. В связи с этим приходится подбирать особую систему креплений, которая не будет усиливать нагрузку на строение.
Используемый материал для строительства объекта. Сегодня дома и здания строят из различного строительного материала: кирпича, дерева, пеноблоков и других. Они имеют разный состав и определённые технические параметры, которые обязательно необходимо учитывать при установке вентилируемого фасада.
Степень изношенности несущих стен и конструкций.
Второй элемент вентфасада – это подконструкция или подсистема. К ним относятся следующие элементы:
- кронштейны;
- несущий профиль;
- вспомогательные материалы (крепёжные уголки, анкеры, дюбели, саморезы и другие).
С помощью этих элементов создаётся прочная решётка, на которую в дальнейшем крепится утеплитель и облицовочный материал. Благодаря ей и создаётся то самое необходимое воздушное пространство или вентиляционные карманы. А также не требуется клеевой раствор, чтобы крепить фасадные плиты, а это существенная экономия средств. Сегодня существует производство как деревянных, так и металлических планок. Выбор материала зависит от здания, утеплителя и облицовочных плит.
Следующий слой является теплоизоляционным. Он включает в себя слой утеплителя, который выполняет следующие функции:
- защищает стены от промерзания, образования ледяной корки, инея;
- не даёт влаге разрушать конструкцию дома изнутри;
- сдерживает тепло внутри здания;
- обеспечивает дополнительную звукоизоляцию в помещении.
Лучше всего в качестве утеплителя брать минвату – это негорючий материал. Он не впитывает влагу, лёгок в использовании и отлично выполняет свои функции. В более холодных регионах очень часто перед слоем утепляющего материала укладывают паронитовую прокладку, которая выполняет терморазрывную функцию. Дополнительная изоляция помогает избежать появления так называемых мостов холода.
Четвёртым элементом в системе вентилируемого фасада является ветрозащитная мембрана. Она необходима для того, чтобы сдерживать влагу и не давать ей проникать в дальнейшие слои.
Следующее звено в данной конструкции – это воздушный зазор. Здесь он играет ключевую роль, ведь благодаря ему создаётся тяговый эффект. Потоки воздуха равномерно циркулируют под облицовочным материалом и не дают влаге оседать на поверхности утеплителя и защитной плёнке. А также он участвует в тепловом обмене между окружающей средой и самим зданием. Благодаря зазору теплопотери в зимний период значительно ниже.
Завершающий элемент системы – это облицовочные плиты. Они могут быть изготовлены из различного материала: песчаника, керамогранита, мрамора и других. Фасадные панели подбираются под тип здания, состояние его стен (степень обветшалости) и прочим эстетическим предпочтениям (цвет, форма, структура). Облицовка выполняет следующие функции:
- защищает постройку от внешних воздействий: перепадов температуры, дождя, снега и других;
- скрывает под собой утеплитель и прочие коммуникации при наличии;
- улучшает внешний вид строения, а также придаёт ему современный и красивый облик.
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профильдлявентилируемогофасада;
- мембранаводоиветрозащитноготипа;
- облицовочныйматериал;
- тарельчатыедюбели;
- перфоратор;
- средствоантисептическоготипа;
- теплоизоляционныематериалы;
- кронштейндлявентилируемыхфасадов;
- шуруповерт;
- дюбелианкерноготипа.
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажниквентилируемыхфасадовкрепиткронштейнысогласноследующимправилам:
- чтобысделатьместасотверстиями, следуетиспользоватьсверло, соответствующеепараметраманкерногодюбелядляфасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размернаправляющейневышеодногоэтажа;
- самыйнебольшойзазормеждунаправляющиминеболее7—9мм;
- зазорпогоризонталидолженравнятьсядлинематериаладляоблицовкисвентилируемымфасадом.
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
Керамогранит
Креплениесистемывентилируемыхфасадов – этотрудоемкийпроцесс
Примонтажелюбойконструкции, будьэтоустройствовентилируемогофасадаизкерамогранитаилидругойважноправильнорассчитыватьрасстояние. Хорошаяоблицовканапрямуюзависитоттого, какбудетвыполненвесьпроцесспоееустановке, а также какие материалы для облицовки выбраны.Есливседелатьправильно, согласноправилам, товрезультатеможнонетолькохорошооформитьнавесныевентилируемыефасады, ноипродлитьихсрокслужбы
Как должен выполняться монтаж вентилируемых фасадов?
До того как приступить непосредственно к установке навесного фасада, следует провести минимальную подготовку поверхности, составить проект или хотя бы нарисовать схему расположения креплений и панелей облицовки, а также выбрать подсистему для этого.
Что такое подсистема: как сделать правильный выбор?
Подсистема для навесного вентилируемого фасада это набор из:
- направляющих профилей, служащих для крепления материалов отделки и в зависимости, от выбора которого, а также способа монтажа могут быть Г-, Т- и П-образными, длиной от 3 до 6 м;
- кронштейнов, с помощью которых осуществляется крепление профилей к основанию. С их помощью регулируется зазор между несущей стеной и внешней отделкой, что особенно актуально на неровных поверхностях и бывают двух видов: несущие и опорные. Поэтому кронштейн для вентилируемых фасадов должен обладать большой несущей способностью, чтобы выдержать вес не только направляющих профилей, но и облицовки;
- элементов крепежа: клямеры, анкеры, дюбеля, клипсы, заклепки, самонарезающиеся винты и другие.
Но в тех случаях, когда используется материал, имеющий большой вес, то экономия не имеет смысла, и следует выбирать подсистему из нержавеющей стали.
Крепиться к базовому основанию подсистема может тремя способами:
- вертикальным;
- горизонтальным;
- горизонтально-вертикальным.
Наиболее рациональным является вертикальный вариант, так как он обеспечивает естественную циркуляцию воздуха в вентиляционном зазоре и менее металлоемок, в отличие от комбинированного способа.
Крепиться к несущей поверхности подсистема может:
- непосредственно к стене;
- в межэтажные плиты перекрытий – данный вариант выбирается в том случае, когда несущая способность стен или их состояние не обеспечивает надежности соединения.
Облицовка к несущим профилям также имеет два способа крепления:
Облицовочный кирпич для фасада. Виды и способы кладки. — здесь больше полезной информации.
- открытый (видимый);
- закрытый.
В зависимости от выбора конкретного способа используются соответствующие крепежные элементы:
- для открытого – это клямеры и заклепки;
- для второго – «тайные» клямеры, клипсы, штифты и другие.
Кроме того, выбор подсистемы определяется и самим производителем, которые часто специально выпускают отдельные ее виды под конкретные облицовки. В данном случае отличия могут быть в форме сечения профилей и кронштейнов, набора крепежных деталей, толщины и вида металла и т.д.
