Как сделать слив в полу в душе, в бане

Устройство водоотвода

Перед тем, как сделать душевой уголок такого плана, нужно продумать все до мелочей. Пол в ванной комнате лежит в одной плоскости с нижним покрытием душевой кабины, и поэтому вопрос водоотведения стоит достаточно остро.

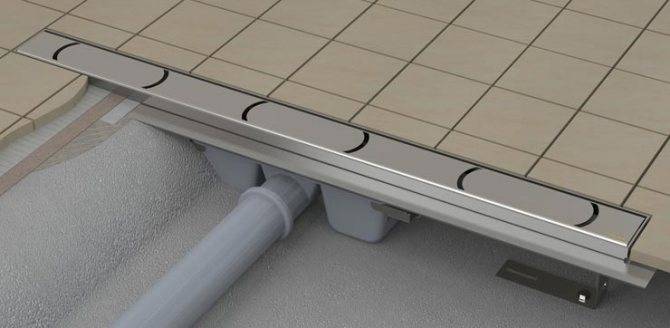

На настоящий момент придумано 2 типа возможного устройства отвода воды под душем такого плана: при помощи канала и трапа. Функции они выполняют одинаковые, но устраиваются совершенно по-разному.

Для справки! В случае выбора напольной дренажной системы, сама подошва выполняет функцию поддона.

Для того, чтобы предотвратить растекание воды по всему периметру ванной, нужно проектировать покрытие под небольшим уклоном.

Важно взять во внимание то, что сеть трапа имеет незначительные размеры, и соответственно пол должен иметь наклон со всех краев к центру решетки. Этот момент следует учитывать и на этапе укладки облицовки. В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек

В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек

В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек

Этот момент следует учитывать и на этапе укладки облицовки. В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек.

Разновидности слива

Организовать сток воды можно тремя способами:

  • сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
  • устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
  • врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

  1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
  2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
  3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

Как сделать стяжку с уклоном?

По всему периметру стен крепится демпферная лента. Она сослужит роль деформационных швов тогда, когда стяжка начнет высыхать. Если монтируется многослойный пирог, необходимо выбирать ленту шириной в 15 см, если есть необходимость отказаться от утепления и произвести однослойную стяжку, можно купить ленту шириной в 10 см. Для упрощения процесса лучше приобретать ленту с самоклеющейся основой.

После того как лента будет приклеена, на первый план выйдет заливка бетона. Раствор готовится из песка и цемента. Стяжка укладывается таким образом, чтобы она закрыла весь трап кроме его фланцевой плитки.

Для обеспечения слива стяжку нужно сделать с уклоном. Для того чтобы его сформировать, необходимо взять правило. В случае, если слив находится в центре ванной, все края стяжки нужно приподнять на 5 мм. Как это сделать, наглядно покажет следующее фото.

От правила к трапу устанавливаются деревянные маячки, их ширина у стены больше ширины граней, находящихся у слива. Уклон считается правильным, если наклон осуществляется по схеме один сантиметр на один метр площади пола. Если слив монтируется у стены, наклон осуществляется только по направлению к нему.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

Подготовлены направляющие для заливки стяжки

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

Примерная схема расположения лаг «конвертом»

Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

  • сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
  • click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

  • бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
  • гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
  • классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Теплый пол в бане со сливом

Все варианты «протекающего» пола, особенно с укладкой на грунт, достаточно холодные. Для бани, используемой круглый год, более рационально устройство бетонной стяжки с отводящей трубой (трубами). Пол также выполняется со щелями, но под ним устраивают бетонную заливку с уклоном к месту для сбора воды.

Важно: доски в таком настиле должны легко сниматься, поскольку это необходимо для просушки, и быть качественно обработанными. Расстояние от нижней плоскости настила до самой высокой точки бетонной стяжки составляет 90…120 мм (можно больше), лаги обязательно пропитываются антисептиком и, по возможности, водоотталкивающим составом.. Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг

При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна

Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг. При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна.

Такой слив в бане своими руками сделать несложно. Порядок работы:

  1. на стадии устройства фундамента к месту будущего сбора воды подводится труба (подробнее о правилах подвода ниже). Верхняя ее часть должна располагаться так, чтобы от планируемого уровня чистого пола бани до уровня верха трубы было расстояние, равное сумме толщины настила пола (доска плюс лаги) и запаса на величину уклона. При выбранном угле уклона 5 градусов и размерах помещения 3х3 м запас составит (при условии устройства водосборника примерно посредине) 13…15 см. Пример – для шпунтованной доски 36 мм и лаг с сечением 50х180 мм в помещении с размерами 3х3 м глубина чаши по отношению к уровню чистового пола составит 36+180+15=231 мм;
  2. после определения необходимой глубины чаши выкапывается в границах ленточного или свайного фундамента котлован, глубина которого больше глубины чаши на толщину гравийно-песчаной подушки (10…20 см), бетонирования (30…50 мм) и гидроизоляции (битум + рубероид в два слоя, около 10 мм). То есть уровень котлована ниже уровня чистового пола на 231+200+50+10=490 мм, в расчете приняты максимальные значения;
  3. устраивается трамбованная подушка из гравия и песка на указанную высоту, бетонирование. После полного отверждения бетона устраивается гидроизоляция. Подробнее о правилах ее выполнения в статье;
  4. поверх гидроизоляционного слоя укладываются лаги (можно дополнительно сделать под них столбчатые опоры из кирпича или бетона и учесть их высоту в расчетах глубины котлована). Обязательна пропитка лаг антисептиком!
  5. на лаги, не прибивая, с зазорами в 5…10 мм, укладывают настил чистового пола.

Вот так выглядит схема устройства слива воды в бане с деревянными полами при использовании и трапа, смонтированной в нижней точке бетонной чаши под ними.

Проливной пол

Такой способ системы слива обустраивается при закладке фундамента. Для отвода жидкости не предусмотрен люк, который обычно монтируется в пол. Вода просачивается через деревянный настил, попадая в небольшой резервуар, после чего по трубе стекает в отведённое место. Проливной пол можно обустроить без ёмкости и вывода патрубки. Вариант подходит для летних конструкций без интенсивного использования. Настил в такой бане делается из деревянных лаг с зазором между брусьями в 0.5 см. Под ним выкапывается небольшая яма, воды из которой просто впитываются в грунт. Под деревянным покрытием можно уложить гравий или другой абсорбирующий материал, который частично будет проводить очистку воды. Схема постройки и инструкция для протекающего пола свайного или столбчатого фундамента:

  1. Перед строительством фундамента выкапывается наклонная траншея с углом в 2-3˚ на метр погонный. Её глубина должна быть не меньше 50 см, длина зависит от сточной конструкции.
  2. Основания фундамента оборудуется цементным покрытием (плитами) или деревянными досками с фасками. Резервуар под жидкость так же может быть изолирован от грунта. В ёмкость монтируется ПВХ труба для слива. Черновой пол обычно делают под направленным уклоном к водному резервуару.
  3. Деревянный пол обязательно гидроизолирует, обычно в качестве изолятора применяют материалы на основе битума.
  4. Укладывается чистовой пол из обрезной доски или OSB плит.
  5. Зазор между деревянным покрытием должен быть около 5 мм.

Проливной пол: хороший вариант для бань, использование которых планируется только в летний период и не слишком интенсивно

Основные работы

Установка дверей, каркаса и прочих элементов также выполняется поэтапно:

Для монтажа дверных и каркасных конструкций используются специальные крепления, не нарушающие эстетику кабинки. Чтобы получился практичный и надежный душевой уголок, установка своими руками каркаса и его крепление к полу и потолку производится при помощи дюбелей

На опорных трубах выполняется фиксация горизонтальных элементов, закрепленных в стене. Затем выбирается место и тип двери, которая может быть центрального или бокового типа. Самыми надежными дверными конструкциями в рассматриваемом случае являются изделия из стекла, а также акрила или пластика

Установка двери требует внимания и осторожности. Необходимо аккуратно поместить ролики конструкции в направляющие пазы и проверить их скольжение

Также запорный механизм проверяется на наличие щелей и плавность открывания по всей площади перемещения.

Что делать, если пахнет канализацией из слива?

Может быть такое, что вы регулярно делаете уборку помещения, заливаете сантехнику химией, но это не помогает. И неприятный запах канализации из слива все равно присутствует, как же его убрать?

Стоит отметить что канализация — не всегда является источником неприятного запаха. Поддоны душевых кабин очень часто делают из акрила. Если при этом технология нарушается — неприятный запах может исходить от поддона. В некоторых случаях его можно устранить.

Чтобы устранить проблему, нужно узнать, откуда она идет.

Почему же пахнет канализацией в душе? Самая частая причина – неправильная конструкция сантехники. Если сифон установлен по правилам, то вода будет уходить в канализацию, а небольшая часть оставаться в трубе. Так появляется гидрозатвор, который не дает неприятным запахам заполнить квартиру. Когда гидрозатвора нет — запах канализации идёт напрямую в ванную комнату.

Не стоит игнорировать неприятный запах канализации. Даже если он никак не влияет на ваше настроение и общее состояние, нужно помнить о том, что он вреден для здоровья. Сероводород и аммиак может пагубно сказываться на дыхательных путях.

Если с конструкцией сифона все в порядке, то причина может быть в поврежденной канализационной трубе. Если туба отошла и неплотно прилегает к стояку, то может появиться неприятный запах.

Кроме этого, проблема может крыться в том, что остатки кожи и мусора, которые копятся в трубе, начинают гнить. Если вы уверены, что с сантехникой все в порядке, то нужно прочистить сифон способами, о которых мы писали выше.

Устройство грамотного слива — уже пол дела

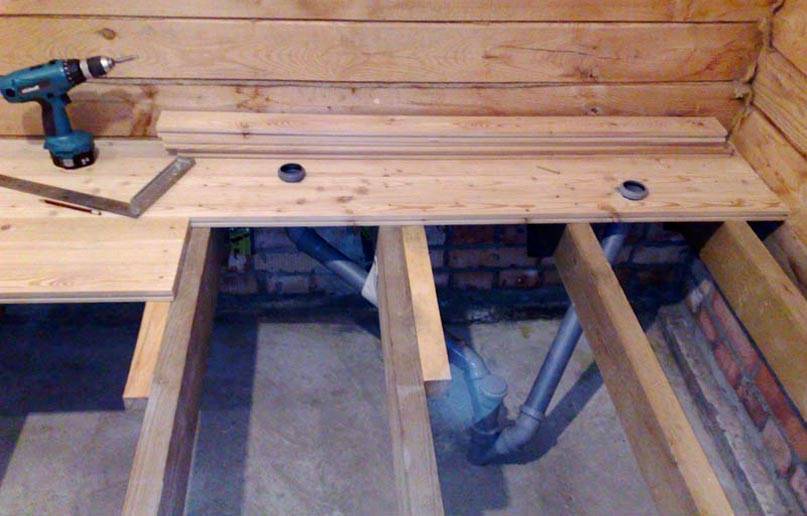

Итак, порядок работ следующий. На деревянный пол прибивается оцинкованное железо, а все его стыки хорошо промазываются силиконом. Дальше, на пол кладется цементная стяжка – на заранее подготовленную арматуру, которая сделана с уклоном к сливу.  На свежий цемент аккуратно укладывается плитка из керамогранита, и все швы снова обрабатываются силиконом.

В верхней части колонки устанавливается асбестоцементная труба 2 метра длиной и с диаметром в 10 см. Один ее конец выводится через потолок наружу. Слегка отступив от верха колонки, в трубе нужно сделать прорезь и вставить в нее задвижку. На крыше ставится бак для воды – и всю работу душ в бане будет производить как раз за счет давления находящейся в нем воды.

Бетонный пол по лагам

Кроме описанного варианта, может быть выполнена укладка бетонного пола по лагам, в этом случае получается подпольное вентилируемое пространство.

В качестве лаг используются деревянные брусья сечением 10х20 см, шаг их укладки должен составлять порядка 50 см, снизу к лагам крепят деревянный бруски сечение 5х15 см и на них монтируют доски толщиной 20-30 мм, которые служат черновым полом.

Если помещение бани большое, то под лаги лучше установить опоры, чтобы со временем они не просели.

На готовый черновой пол укладывают гидроизоляционный материал с нахлестом полотен не менее 10 см, и обязательно проводится герметизация всех швов.

Специалисты предпочитают в качестве гидроизоляции использовать полиэтиленовую пленку, так как она более пластичная, по сравнению с рубероидом, поэтому с ней удобнее и проще работать.

Следующим этапом является укладка теплоизоляции, после ее монтажа, она снова покрывается слоем гидроизоляционного материала, на который устанавливается армирующая сетка.

Если вы планируете делать теплый пол, то теперь можно приступать к монтажу труб или укладке кабеля. После монтажа системы, проверяют ее работоспособность.

Дальше осталосьзалить слой стяжки, толщина которого должна быть 3-5 см, при ее заливке, обязательно делается небольшой уклон в сторону сливного отверстия. Не забудьте после монтажа чернового пола установить канализационные трубы, чтобы можно было отводить воду в систему канализации или в сливную яму.Для вентиляции подпольного пространства в надземной части фундамента обязательно оставляют продухи, через которые будет проникать воздух, поэтому черновой пол и лаги не будут гнить.

Перед установкой всех деревянных элементов: лаг, брусков досок, их надо обязательно обработать антисептиками, чтобы не допустить развитие процесса гниения.

На последнем этапе обустройства такого пола, проводится монтаж финишного напольного покрытия, на теплый пол обычно укладывается керамогранит или кафельная плитка, они обязательно должны иметь антискользящее покрытие.


Если неделать теплый пол, то ходить по кафельной плитке некомфортно, в таком случае надо сделать настил из деревянных брусков или постелить коврики из полимеров. Если есть деревянный настил, то его рекомендуется периодически выносить из бани для проветривания.

Чтобы в бане не отсыревали стены, во время монтажа пола надо рассчитать его высоту с учетом всех слоев так, чтобы он получился выше верхнего края цоколя и тогда проблем не будет.

Установка сливного трапа

Установка сливного трапа неизбежно связана со значительным подъемом пола в душевой или другом помещении. Более того, полу придают уклон для направления всей воды в сторону сливного трапа. Как правило, подъем составляет не менее 15 см, но для душевой это не страшно и при невысоком потолке.

Небольшой сливной трап Viega

Конструкция такого пола представляет собой многослойную систему:

  • тепло- и звукоизоляция из пенополистирола — 5 см;
  • черновая бетонная стяжка — 4 см;
  • герметичная мембрана из наплавного гидроизоляционного материала;
  • 2-я бетонная стяжка, задающая уклон в сторону трапа — около 4 см;
  • керамическая плитка, не впитывающая воду и уложенная на клеевой раствор.

Таким образом, трап со сливом оказывается монолитно замурованным в полу (его решетка не должна выступать над примыкающими плитками).

Требования к полу с трапом: решетка не должна выступать над плитками, швы между плитками должны быть не более 2 — 3 мм и заделываться водостойкой затиркой

Мы рассмотрим наиболее сложный вариант, когда бетонное основание лежит на холодном грунте. А это потребует эффективной теплоизоляции и не только по причине холодного пола: низкие температуры грунта и горячая вода создают в бетонных стяжках сильные температурные колебания, что вызывает в них деформационные процессы, приводящие к механическим разрушениям. На теплом бетонном основании от теплоизоляции можно отказаться, а недостающую толщину пола (относительно высоты трапа) компенсировать первой бетонной стяжкой.

Четырехсантиметровая бетонная стяжка поверх пенополистирола уже достаточно прочна и способна равномерно перераспределять действующие на нее механические нагрузки. При такой толщине можно использовать обычный цементно-песчаный раствор (1 : 3), затворенный на воде, что снижает затраты.

В качестве теплоизоляции мы используем листы гранулированного пенополистирола (пенопласта) плотностью 35 кг/м³. В случае намокания бетонного основания (высокие грунтовые воды) лучше применять экструдированный пенополистирол.

Для создания в полу водонепроницаемой и прочной мембраны взято отечественное наплавное гидроизоляционное полотно «изопласт» (без минеральной обсыпки), используемое для мягких кровель. Материал пластичен, упруг и устойчив к механическим нагрузкам (армирован стекловолокном). Зажатый во фланце трапа, он будет служить хорошим герметичным уплотнителем. А его стыки внахлест, разогретые горелкой до размягчения, прочно и герметично склеиваются

Прижатый в размягченном состоянии, материал прочно сцепляется и со стеной, что особенно важно при устройстве водонепроницаемой мембраны. Ее края должны находить на стенки душевой до высоты 2-й бетонной стяжки и иметь идеальное примыкание

При устройстве бетонных стяжек без направляющих, по которым правилом разгоняют цементный раствор, не обойтись. Для этого можно воспользоваться деревянными рейками, соответствующих размеров, но их приходится удалять из стяжки. Если направляющие удается сделать из полимера, обладающего пластичностью, их можно оставить в бетоне: будут служить деформационными швами.

К сливному трапу в полу душевой или дне бассейна всегда предъявляются повышенные требования: герметичность, прочность гигиеничность и долговечность, сочетающиеся с эстетичным видом. Все это обеспечивается конструкцией самого сливного трапа и его встраиванием в пол. При встраивании трапа используются вполне конкретные строительные материалы и соблюдается строгая последовательность их укладки на основание.

К используемой здесь керамической напольной плитке предъявляются повышенные требования. Плитка не должна впитывать воду. Этот показатель у нее не должен превышать 1,5 % от собственной массы (у обычных плиток — около 11 %). Поверхность плитки должна быть шероховатой, что позволит избежать опасного скольжения ног на мокром полу. Кстати, обычные клеевые смеси для такой плитки не подходят: требуется специальный контактный клей, создающий сильное и долговечное сцепление с плиткой. Швы между плитками заделывают только водостойкими затирками.

Небольшое видео наглядно продемонстрирует принципиальное устройство и последовательность монтажа сливного трапа в душевой:

Непроливной пол

Считается более надёжным способом обустройства сливной системы для бани. Пошаговое выполнение строительных работ:

  1. Перед заливкой фундамента обустраивается место для монтажа патрубки.
  2. Патрубка должна быть вплотную присоединена к сливной трубе.
  3. Залить фундамент парилки.
  4. Провести полную гидроизоляцию с помощью битумных материалов и керамзитного или щебневогогранулянта.
  5. Сделать черновой пол с углом наклона в 4-6˚ к сливному люку.
  6. Выполнить работы по теплоизоляции и гидроизоляции.
  7. Заключительным этапом укладывается чистовой пол, отверстие для отвода воды закрывается решёткой.

Установка душевого трапа

Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

Инструменты и материалы для работы

Расходные материалы:

  • песок;
  • цемент;
  • пенополистирол;
  • демпферная лента;
  • изопласт;
  • плиточный клей;
  • кафель;
  • герметик;
  • строительный скотч;
  • затирка;
  • пластиковые трубы;
  • трап в полной комплектации;
  • винты.

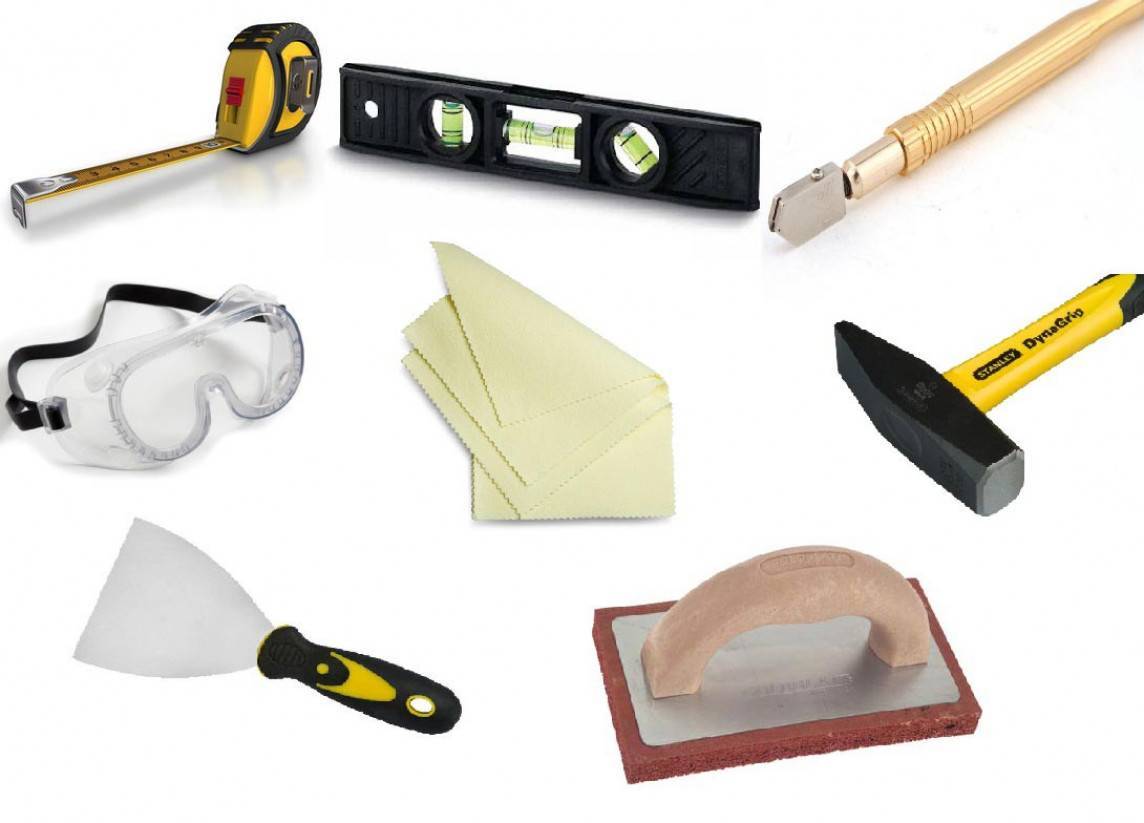

Набор инструментов и приспособлений:

  • уровень, линейка и рулетка;
  • карандаш или маркер;
  • терка;
  • мастерок;
  • шпатель;
  • нож и ножницы;
  • плиткорез или кусачки;
  • отвертки и ключи;
  • правило.

Подготовка основания под трап

Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

Затем рассчитывают высоту стяжки, ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

Непосредственно основание будет представлять собой черновую стяжку – на нее должно приходиться не меньше 3 см толщины. Стяжка должна быть облегченной, поэтому для ее обустройства используют пенобетон или керамзитобетон. Вдоль стен укладывают демпферную ленту и дожидаются полного высыхания бетона – по строительным нормам не менее 14 дней.

Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

Теплоизоляция пола

Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

  1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
  2. Готовые листы укладывают на пол.
  3. По периметру материал проклеивают демпферной лентой.
  4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.

Пенополистирол обладает высокими теплоизолирующими свойствами и будет препятствовать теплопотерям ванного помещения.

Обустройство стяжки пола

На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

  1. Пенополистирол закрывают армирующей сеткой.
  2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.

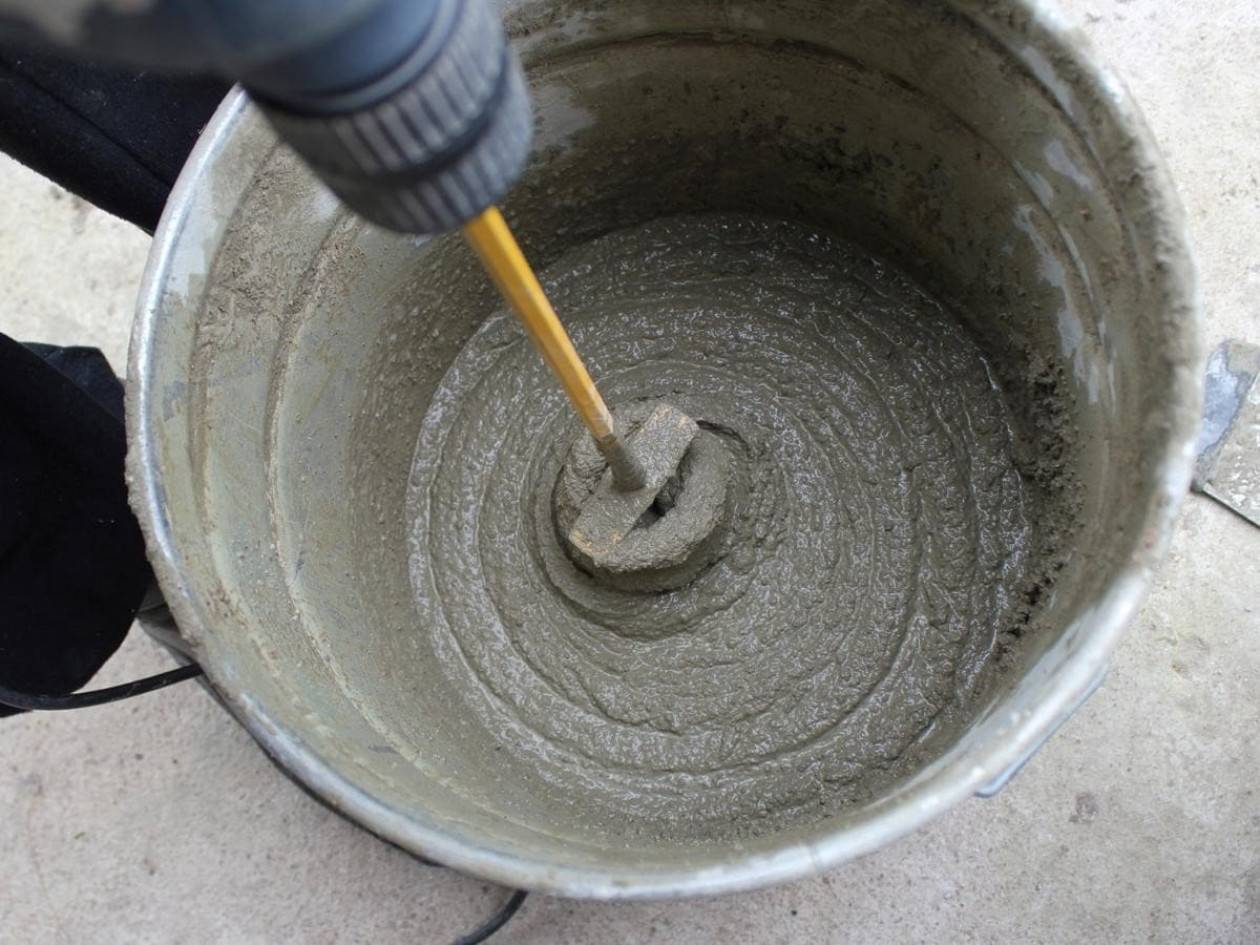

  3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
  4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
  5. Оставляют стяжку сохнуть минимум на 3 суток.

Гидроизоляция пола

В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами

При укладке гидроизоляции особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт

Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

Мастера советуют сделать небольшой запас по высоте, позволяющий слегка приподнять уровень пола в процессе облицовки кафелем.

Укладка керамоплитки

Начинают укладывать кафель только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

Облицовка будет выглядеть более эстетично, если работы по укладке плитки проводить по направлению от сливного трапа к стенам душевой. Это поможет избежать подрезки элементов непосредственно у слива. Исключение составляет только трап круглой или овальной формы. Работать здесь следует очень аккуратно, тщательно подрезая кафель плиткорезом и придавая ему нужную конфигурацию.

Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

Варианты системы отвода стоков в бане

В настоящее время при обустройстве канализации в бане возможны несколько вариантов. О самых часто применяемых мы расскажем далее.

Подключение к централизованной системе канализации

Решение сделать слив подобным путем предпочтительно потому, что этот способ является наиболее удобным, обеспечивающим решение проблемы с водоотведением в бане. Однако не на всех участках имеется такая возможность. В частном секторе, а также за пределами города редко можно встретить централизованные системы сбора сточных вод.

Сливной колодец

Чтобы сделать слив при помощи этого сооружения, необходимо обеспечить его минимальный объем на уровне 3 куб. м. При выполнении работ по его созданию необходимо выполнить следующие этапы работ:

  • сначала выкапывают котлован. Его стенки можно обложить кирпичом или же установить внутри созданной ямы железобетонное кольцо. Дно котлована следует зацементировать. Чтобы повысить гидроизоляционные свойства, можно использовать гудрон или мастику;
  • сверху выполняется закрытие колодца железобетонной плитой, в которой должно быть отверстие для люка и трубы вентиляции;
  • затем необходимо засыпать свободное пространство между краями и стенками котлована;
  • после этого нужно установить вентиляционную трубу. Она должна располагаться на уровне 60 см от земли;
  • в завершение выполняется засыпка грунтом созданного сооружения кроме люка.

Занимаясь обустройством такого сооружения для канализационной системы бани, необходимо обеспечить возможность беспрепятственного подъезда к ней АС-машины. Можно снизить свои затраты на вызов специалистов по очистке выгребной ямы, если использовать летом бактерии для выгребных ям, а в зимнее время специальные химические препараты.

Фильтрующий колодец

Это сооружение – отличный вариант для небольших семей. Чтобы сделать подобный вариант слива, нужно выполнить следующие этапы работ:

  • первым делом необходимо выкопать котлован небольшого размера. На его дно укладывается слой глинного раствора с соблюдением уклона небольшой величины в сторону стока;
  • после этого выполняется засыпка колодцев щебнем немного выше отметки промерзания почвы. Землей засыпается оставшееся пространство.

Фильтрующий колодец можно использовать для отвода стоков из парной и моющего помещения. Если к системе подключить туалет, то может появиться неприятный запах, а кроме этого, начнется распространение различных инфекций. Стоит сказать, что для тяжелых глинистых почв такой вариант обустройства канализации для бани не подходит.

Септик

Чтобы сделать такой вариант слива, нужно учесть: это сооружение основано на том, что стоки переливаются по трем колодцам.

Первый колодец является полностью герметичным сооружением, в котором очищение сточных вод происходит по методу аэробного брожения.

Второй резервуар используется для очистки сточных вод от частиц разложения, которое происходит при наличии воздушной среды. Третий колодец представляет собой дренажное сооружение, очищенная вода из него поступает в почву.

При создании септика емкости могут быть изготовлены из бетонных колец или ПВХ

Следует принимать во внимание, что при монтаже резервуаров для септика необходимо соблюдать уклон трубы. На каждый метр он должен составлять 2 см

Множество разных систем предлагают производители септиков. Достаточно установить их в соответствии с требованиями производителя, и можно спокойно использовать такую канализацию. Стоит сказать, что устройство септика — самый дорогой вариант системы отвода воды из бани. Кроме этого его монтаж сопряжен с большими трудозатратами.

Смотровой колодец

Такой слив необходимо сделать на удалении 3м от бани. Это сооружение может иметь круглую или квадратную форму. Диаметр колодца должен составлять 1м. Его стенки можно выложить из таких материалов, как бетон, кирпич или древесина. Бетонный лоток следует устроить в нижней части сооружения. А во избежание замерзания колодца в зимнее время внутри необходимо установить крышку с теплоизоляционным материалом. Поверх него должна быть уложена еще одна защитная крышка. Вся эта конструкция засыпается землей или опилками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
