Что такое электрический рубильник — назначение и виды

Номинальный ток

Номинальный ток – это показатель, который характеризует параметры электросети, с которой будет работать данный рубильник. Эта характеристика выражается в амперах и присутствует в маркировке прибора:

  • 16А – OT16F3 3п 16A, SHD202 C16 (АВВ);
  • 20А – ВН-32 2Р 20А (IEK);
  • 25А – OT25F3 3п 25A, SHD202 C25 (АВВ), ВН-32 2Р 25А (IEK);
  • 32А – SHD202 C32 (АВВ);
  • 40А – OT40F3 3п 40A, SHD201 C40 (АВВ);
  • 50А – SHD201 C50 (АВВ);
  • 63А – OT63F3 3п 63A, SHD201 C63 (АВВ);
  • 80А – OT63F3 3п 63A (АВВ);
  • 100А – OT100F3C 3п 100А (АВВ), 100-IP54-У3-004-Узола;
  • 125А – OT125F3C 3п 125А (АВВ);
  • 250А – 250-IP54-УЗ-001-Узола;
  • 400А – ЯБПВУ-400-IP54-У3 (Узола);
  • 630А – ЯРП-630-IP54-У3-Узола, ВР32-39Ф-В31250-630А-УХЛ3 (КЭАЗ).

Классификация рубильников

Электрические рубильники классифицируются по условному тепловому току, количеству полюсов, расположению рукоятки и прочим признакам. Благодаря широкому ассортименту легко подобрать устройство для применения в любой сфере.

Основная функция электрического рубильника — это включение-выключение электроснабжения объекта путем поворота рукоятки за счет мышечной силы оператора. В узком кругу специалистов данное устройство также называют разъединителем или выключателем нагрузки.

По каким признакам классифицируются рубильники?

Основным параметром, позволяющим подобрать нужное коммутационное устройство, является условный тепловой электроток, выраженный в амперах (А). Кроме этого, современные рубильники классифицируются по следующим признакам:

  1. По количеству полюсов, которых может быть от одного до трех.
  2. По направлениям переключения электротока. Различают аппараты разрывного и реверсивного типа. Первые просто разъединяют электрическую цепь и работают в одном направлении. Реверсивные рубильники имеют 3 положения и позволяют отключить один питающий фидер и подключиться к другому.
  3. По наличию дугогасительной системы. Если в устройстве такая функция предусмотрена, то есть возможность разъединения электрической цепи под нагрузкой. В противном случае, требуется предварительное отключение электропотребителей.
  4. По расположению рукоятки. Она может быть центральной, с небольшим смещением или боковой (левой или правой). В некоторых случаях рассматриваемые коммутационные устройства рукояткой не комплектуются (например, реверсивные или перекидные рубильники).
  5. По наличию вспомогательных контактов. Они используются для подключения сигнализации, а также для автоматизированного управления системой.
  6. По степени защиты. Преобладает вариант — IP00.
  7. По категории размещения (климатическому исполнению). Самым востребованным вариантом является УХЛЗ. Прибор в данном исполнении допускается эксплуатировать в умеренном или холодном климате, включая неотапливаемые помещения.

Современные рубильники также можно классифицировать по расположению монтажных клемм, к которым подключаются кабеля на вводе и выходе. Контакты могут размещаться параллельно или перпендикулярно основной плоскости монтажа. Предусмотрены также комбинированные варианты расположения клемм.

www.elec-transfer.ru

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

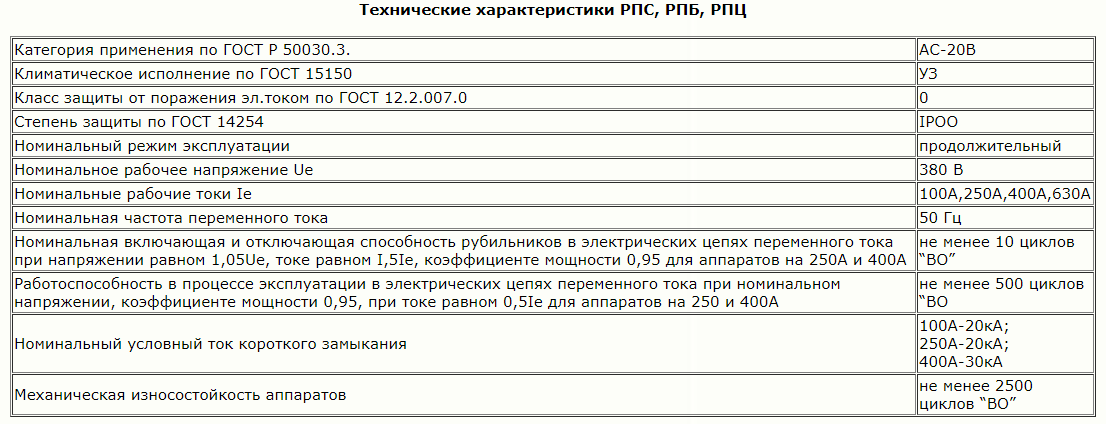

Установлена такая расшифровка:

  • Р — рубильник;
  • П — переключатель;
  • П — переднее присоединение проводов;
  • Б — боковая рукоятка;
  • Ц — центральный рычаг;
  • цифры — первые (1-3) число полюсов, (4-6) сила тока (1 — 100 А, 2 — 250 А, 4 — 400 А и 6 — 600 А).

Различные типы рубильников классифицируются по таким направлениям:

  • Сила тока (100-1000 А).
  • Количество полюсов (1-3).
  • Вид тока (постоянный, переменный).
  • Способ управления (сбоку, по центру).
  • Способ присоединения проводов (переднее, заднее).
  • Направления тока (1-3).
  • Присутствие предохранителя в ноже.
  • Наличие системы гашения дуги.
  • Установка вспомогательных контактов.
  • Степень защиты (открытое и закрытое исполнение).
  • Температурный режим эксплуатации (жаркий, холодный, умеренный).

Как сделать своими руками

Для изготовления самодельного рубильника потребуется дрель

Изделие перекидного типа часто устанавливают в строениях, которые часто отключают от электричества. В таких случаях задействуется бензиновый генератор, который обеспечивает объект энергией. Для быстрого и безопасного переключения тока от сети к генератору и обратно устанавливается рубильник, который имеет 3 положения (0 и 2 линии).

Для его самостоятельного сбора потребуется:

  • дрель;
  • ножовка;
  • плоскогубцы;
  • гаечные ключи;
  • рулетка;
  • пластиковая труба.
  • медная трубка;
  • болты и гайки.

Изготовление самодельного рубильника

Описание последовательности изготовления переключателя рычажного типа:

  1. Склеивание корпуса из досок.
  2. Контакты из медной трубки, которая нарезается на куски, сплющивается и сгибается.
  3. Просверливание в контактах отверстий, изготовление заклепок.
  4. Просверливание отверстий в корпусе.
  5. Изготовление ножа.
  6. Прикручивание кронштейна и контактов к основанию, присоединение ножа.
  7. Насаживание на перекидной элемент пластиковой трубки.
  8. Нарезание резьбы в контактах, вкручивание прижимных болтов.

Осталось подвести и закрепить провода.

Особенности применения трехпозиционного переключателя


Трехпозиционный перекидной рубильник Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Монтаж устройств

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

  1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
  2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
  3. Шины и провода подводятся на неподвижные контакты.
  4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.
  5. Резьбу гаек покрывают вазелином.
  6. Контактные гайки затягиваются плавно. После первого поворота гаечного ключа гайку ослабляют, а потом аккуратно затягивают.
  7. На поверхность контактных ножей наносится касторовое масло, которой предотвратит их заклинивание в стойках.
  8. Производится заземление металлических нетоковедущих элементов на внешней части короба.

Порядок включения


Перед подключением необходимо остановить вводной автомат Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

  1. Остановка вводного автомата.
  2. Установка рукоятки прибора на генераторную линию.
  3. Выключение автомата нагрузки.
  4. Подсоединение кабеля переключателя к генераторной розетке.
  5. Запуск генератора, ожидание прогрева (2 мин).
  6. Подача питания на рубильник.
  7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

Электрические аппараты тепловоза

Электрические аппараты тепловоза подразделяются на следующее виды: устройства защиты, устройства управления и измерительные приборы. В зависимости от напряжения сети можно выделить низковольтные и высоковольтные устройства.

К наиболее распространенным видам электрических аппаратов тепловоза относят аппараты управления:

  • реверсоры;
  • контроллеры;
  • выключатели;
  • контакторы;
  • реле.

Контроллеры выполняют функцию настройки мощности дизельного двигателя. Элементы управления данным устройством выполнены в виде двух рукояток: главной и реверсивной.

С контроллера помощью машинист подает ток на тягловые электродвигатели. Движение реверсивного рычага приводит к смене полярности электродвигателя, и, соответственно изменяет направления движения тепловоза.

Выключатели служат для включения и выключения вспомогательных устройств и осветительных приборов.

Контакторы выполняют функцию выключателей, размыкая и замыкая силовые линий.

Реле управления позволяет включать и отключать соответствующие линии управления. Реле перехода позволяет осуществлять переключение силовых электроустановок тепловоза в автоматическом режиме.

Другая группа электрического оборудования для тепловоза – это аппараты автоматического регулирования (регуляторы напряжения и амплистаты).

Регуляторы напряжения обеспечивают постоянное напряжение вспомогательной генераторной установки.

Амплистат выполнен в виде магнитного усилителя. Основная функция данного устройства – регулирование силы тока возбуждения тягового генератора тепловоза.

Защитные электрические аппараты тепловоза – это блокировочный магнит, реле давления масла, реле заземления, реле боксования, реле ограничения тока и температурное реле.

Виды рубильников: разрывные, перекидные, реверсивные

Рубильником является коммутационный аппарат, служащий для пропускания электричества и коммутации электрической цепи. Рубильник работает от ручного привода, им пользуются, например, при ремонте или осмотре электрической системы.

Устройство рубильника

Рубильник имеет контактную систему ножевого типа, при замыкании которой металлические ножи входят в неподвижные элементы в виде пружинных скоб. Такая система не позволяет произвольно (под собственным весом) разорвать контакт.

Категории рубильников

Существующие виды рубильников можно разделить на такие категории: — перекидные или реверсивные, — разрывные

Перекидной рубильник 1000а https://www.pea.ru/docs/equipment/reactive-power-compensation/vykljuchateli-nagruzki-razediniteli/ служит для переброски напряжения с одной цепи на другую либо коммутацию сразу нескольких линий. Имеет одно или два положения фиксатора. Использование перекидного рубильника позволяет избежать отключения электричества в случае аварии, сразу же переключаясь на рабочую ветку. Установку такого оборудования производят в щитовых помещениях или возле вводного щита, а рычаг выводят на внешнюю панель.

Реверсивный рубильник используется в трехфазных электрических цепях для распределения нагрузки на несколько линий без сбоев электроснабжения. Эти приборы могут приводиться в действие как ручным способом, так и дистанционно.

Разрывной рубильник служит для подключения только одной исходящей цепи. Эта категория в настоящий момент наиболее востребована, так как используется почти во всех жилых зданиях (квартирах, частных домах) для подключения питания от общей электросети. Устанавливаются также в специальных электрощитовых, при этом рычаг выводится на внешнюю панель.

В зависимости от количества полюсов рубильники подразделяются на одно-, двух-, трехполюсные типы с коммутацией на одно или два направления.

По месту расположения подключения внешних зажимов различают рубильники с параллельным либо перпендикулярным выводом, а также комбинированные с параллельным вводом и перпендикулярным выводом и наоборот.

Кроме этого, есть модели со вспомогательными контактами, которые помогают осуществлять функции защиты от короткого замыкания или перегрузок, а также осуществляют двойной видимый разрыв участка цепи (один – от стороны нагрузки, другой – от стороны подвода питания) при отключении оборудования. 207.180.216.28

При необходимости коммутировать цепь при высоком напряжении, целесообразно использовать рубильник с дугогасительной камерой, в которой гасится электрическая дуга во избежание поломки аппарата.

Дата добавления статьи: 9 мая 2013 г.

neagent.org.ua

Устройство и принцип работы

Создание высоковольтного разъединителя вызвано потребностью в коммутационном механизме, способном обеспечивать безопасный и визуально наблюдаемый разрыв высоковольтных цепей, находящихся под напряжением. В основе конструкции такого прибора заложена высокая надёжность контактов, обеспечивающих замыкание и размыкание цепи при любых погодных условиях.

В конструкции высоковольтного разъединителя не предусмотрено наличие искрогасящих элементов. Поэтому с целью недопущения образования электрической дуги большой мощности способной разрушить контакты, устройства подключаются последовательно с высоковольтными выключателями нагрузки. Перед тем, как отсоединить нужную линию, с помощью выключателя отключают нагрузку.

Конструкция разъединителя состоит из жёсткой силовой рамы, на которой смонтированы следующие элементы:

  • система неподвижных изоляторов, расположенных с каждой стороны разрыва, для каждого фазного провода;
  • статичные контакты и контактные ножи, обеспечивающие замыкания и размыкания цепи;
  • механизм управления подвижными контактами (ножами);
  • блокирующие элементы.

Разъединители, предназначенные для коммутации цепей, напряжение которых превышает 110 000 В, состоят из двух контактных подвижных полуножей, разводимых в противоположных направлениях. Расстояние между разведёнными контактами достаточно большое, что исключает пробой этого пространства в случаях несанкционированного включения выключателя.

В зависимости от предназначения рассматриваемые приборы могут быть трёхполюсными или однополюсными. В трехполюсных разъединителях есть три пары контактов. В однополюсном разъединителе – только одна пара: неподвижный контакт и его замыкатель – контактный нож.

Пример трёхполюсного разъединителя показан на рисунке 3.


Рисунок 3. Трёхполюсный РВ с вертикальным поворотом ножей

Несмотря на то, что РВ работают при отключенной нагрузке, вероятность наличия опасных наведённых или ёмкостных токов не исключена. С целью обеспечения полной безопасности для персонала используются ножи заземления, которые крепятся на одной платформе и могут выполнять предназначенную им защитную функцию лишь после отключения выключателя нагрузки и расцепления контактов, соединяющих обслуживаемый участок с токоведущей линией. В противном случае возникает короткое замыкание между заземлёнными проводами.

С целью исключения , спровоцированного заземляющими ножами в результате случайной подачи номинальных токов, многие модели оборудованы блокирующими механизмами. Механизмы блокируют движение ножей при неснятом заземляющем устройстве или при включенной нагрузке. Чаще всего используют механическую блокировку, но существуют и электромагнитные, и даже гидравлические блокировочные механизмы. Существуют модели с комбинированными блокирующими элементами.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности

Отличие рубильника от разъединителя

Отличие рубильника от разъединителя заключается в механизме обесточивания линии, расстоянием между разведенными концами и наличием электрической дуги.

Выключатель 380 В используется, чтобы отсоединять приборы, находящиеся под нагрузкой – во включенном состоянии. Устройство дает возможность проводить какие-либо манипуляции с электрическим оборудованием без обесточивания всего жилого объекта. При этом расстояние между контактами достаточное, чтобы не возник пробой. Корпус устройства закрывает контакты, что предотвращает попадание ионной дуги на соседние детали или линию заземления.

Неполадки в работе масляных выключателей и их устранение

Неполадки в работе масляных выключателей приводят к крупным авариям с образованием пожаров в распределительных устройствах.

Частые неполадки:

— отказы выключателей в отключении токов короткого замыкания;

— неисправности контактных систем, перекрытия элементов внутренней и внешней изоляции;

— поломки изолирующих частей;

— отказы передаточных механизмов и приводов.

Отказ в отключении тока связан несоответствием фактической отключающей способности выключателей условиям их эксплуатации.

Чтобы не допустить этого, надо периодически проверять соответствие параметров выключателей реальным условиям их работы.

На практике не должны создаваться такие схемы работы подстанций, при которых мощность короткого замыкания превышает отключающую способность выключателей.

В аварийных и ремонтных ситуациях при необходимости соединения на параллельную работу двух систем шин и более (например, включением секционных выключателей) эта операция должна сопровождаться проведением мероприятий, приводящих к ограничению токов КЗ.

Неполадки контактных систем: недовключения подвижных контактов, зависания контактов в промежуточном положении, разрушения металлокерамики, поломки розеточных контактов. Это препятствует отключениям и включениям выключателей и приводит к образованию дуги с последующим взрывом выключателя.

Перекрытия изоляции происходят при коммутационных и грозовых перенапряжениях и в результате загрязнения изоляции уносами промышленных предприятий вблизи подстанции.

У выключателей серий ВМГ и ВМП нередки случаи перекрытий опорной изоляции по загрязненной и увлажненной поверхности.

Отказы в работе передаточных и операционных механизмов и приводов происходят в результате поломок отдельных деталей и нарушений регулировки. Это приводит к заеданию валов, застреванию тяг и ненормальной работе контактных систем, что приводит к авариям.

Причины отказа приводов — некачественная регулировка, затирания в механизме расцепления и сердечников электромагнитов, дефекты пружин, нарушения связей между частями механизма привода из-за выпадения осей, пальцев.

Коммутационные электрические аппараты

Коммутационные электрические аппараты получили широкое распространение в различных отраслях промышленности. Трудно себе представить, как бы выполнялись различные задачи по эксплуатации и выполнению операций, связанных с электрическим оборудованием, без этого функционального устройства.

Коммутационный электрический аппарат служит для разъединения и замыкания электрической цепи при помощи контактной группы. Проще говоря, такое устройство можно назвать выключателем.

К основным видам представленного устройства относятся: рубильники, выключатели, контакторы, реле. Несмотря на то, что в этих приборах заложен практически один и тот же принцип работы, все они имеют ряд отличий друг от друга.

Рассмотрим каждый вид аппаратов в отдельности.

Рубильник относится к наиболее простому коммутационному аппарату. Аппарат приводится в действие вручную с помощью рукоятки. Такой вид устройств рассчитан на большие значения силы тока.

Выключатели имеют разные модификации. В промышленном применении, к наиболее распространенным видам таких устройств относятся масляные выключатели. Такие выключатели рассчитаны на напряжение до 220кВ.

Масло, в данном случае, служит для подавления/гашения, проходящей через него дуги электрического тока. Особого внимания заслуживают воздушные и электрогазовые выключатели.

Гашение дуги, то есть прекращение подачи электрического тока, происходит за счет подачи струи сжатого воздуха или электроотрицательного газа.

Кардинально новый способ размыкания токопроводящей линии воплощен в электромагнитных выключателях.

Принцип действия такого устройства заключается в следующем: электрическая дуга горит в нормальных условиях при атмосферном давлении – цепь включена.

Как только потребуется разомкнуть цепь, по направлению к дуге подается сильное магнитное поле. За счет воздействия магнитного поля, дуга начинает растягиваться и, в конечном итоге, расщепляется, размыкая тем самым токопроводящую линию.

Реле предназначено для размыкания и замыкания электрической цепи. Основным характерным свойством данного коммутационного аппарата является принципиально новый способ работы контактной пары.

Электромагнитное реле, как и в контакторе, под воздействием электрического тока, приводит в движение сердечник электромагнита с установленными на нем контактами, что приводит к замыканию цепи. Способ воздействия на контактную пару реле может быть не только электрическим, но также тепловым или акустическим.

Контакторы представляют собой разновидность электромагнитного реле. Основное назначение – включение и выключение токопроводящей линии силовых электрических цепей.

Контакторы могут применяться как в цепи переменного, так и постоянного электрического тока. Принцип работы контактора основан на электромагнитном эффекте.

Сердечник электромагнита контактора под действием электрического тока увлекает за собой подвижный контакт, который, вследствие такого перемещения, прижимается к неподвижному контакту и цепь замыкается.

Как только подача тока прекращается, сердечник возвращается в свое первоначальное положение и контакты размыкаются.

Автоматические воздушные выключатели (автоматы).

Автоматические воздушные выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Так же, как и контакторы, их широко используют в установках напряжением до 500 В. Различают автоматы максимального тока, минимального тока и минимального напряжения (нулевые). Наиболее распространены автоматы максимального тока, которые отключают цепь при увеличении тока сверх допустимых значений. Автоматы минимального тока разрывают цепь при недопустимых уменьшениях тока, а нулевые — при исчезновении напряжения или его снижении ниже допустимого предела.

Схема автомата максимального тока показана на рис. 55. Рассмотрим принцип его действия. Автомат имеет защелку 1, которая оттягивается пружиной 2 и удерживает подвижные контакты автомата во включенном положении. Весь ток нагрузки проходит через последовательно включенную в цепь катушку электромагнита 4. При повышении рабочего тока сверх допустимого предела электромагнит притянет якорь защелки 3, преодолев сопротивление пружины 2. Защелка 1, поднимаясь, освободит контакт 6, который отключается под действием пружины 5, разрывая цепь рабочего тока. Включают автомат вручную специальной рукояткой или каким-либо приводом, например рычажным. Рукоятки и приводы автоматов имеют механизм свободного расцепления, который позволяет разъединить подвижные части выключателя с подвижными элементами привода. Наличие этого механизма дает возможность отключать автомат даже при положении рукоятки соответствующему включенному автомату. Механизм расцепления позволяет также отключить автомат, если рукояткой его подключают к цепи, в которой имеется короткое замыкание. Автоматы снабжают тепловыми расцепителями, максимальными расцепителями, либо выполняют их с обоими типами этих расцепителей. Автоматы обеспечивают видимый разрыв цепи, поэтому в ней не устанавливают рубильников, что удешевляет и упрощает схему. Схема трехполюсного автомата показана на рис. 56. Автомат имеет съемную рукоятку 1, механизм свободного расцепления 2 с механическим замедлителем расцепления 3, расцепителем минимального напряжения 4, электромагнитный контактор 6 и независимый расцепитель 5. Разрыв дуги главными контактами автомата осуществляется в камерах 7 со стальной решеткой, по которой распыляется дуга. Автоматы типа АВ устанавливают в силовых цепях напряжением до 500 В, где требуются нечастые включения и отключения. Автоматы типов АП-16, АП-25 и АП-50 используют для пуска и защиты асинхронных электродвигателей мощностью до 15 кВт. Их выпускают в двухполюсном и трехполюсном исполнениях с пределами изменения номинальных токов расцепителей от 1,6 до 50 А. Краткие технические данные автоматических выключателей типа АП-16 приведены в приложении 10. Автоматические выключатели типа АЕ-2030 также предназначены для нечастых (не более 30 в час) включений цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Их используют для защиты электрических цепей от перегрузок и токов короткого замыкания. Чаще всего их используют для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором. Автоматы могут работать при изменениях температуры окружающего воздуха от — 40° до + 40° С, относительной влажности не более 90% (при температуре + 20° С) и высоте установки над уровнем моря не более 2000 м. Число допустимых включений — отключений около 100 тыс., причем из этого числа около 40% операций должно производиться без тока, а остальные — при номинальном токе и напряжении. Повторно включать автомат после его срабатывания от перегрузки допускается не ранее чем через 2 мин. Автоматы типа АЕ-2030 выпускаются на номинальные токи от 0,6 до 35 А, типа АЕ-2040 — до 63 и типа АЕ-2050 — до 100 А. Автоматы изготавливаются однополюсными, двухполюсными и трехполюсными с передним, задним и штепсельным присоединениями, что должно быть оговорено в заказе на выключатель для его получения. Для электрификации сельского хозяйства в условном обозначении автомата предусмотрена буква С. Автоматы типа АЕ изготавливаются без расцепителей, с тепловыми (в том числе — в нулевом проводе), электромагнитными и комбинированными расцепителями.

  • Назад
  • Вперёд

Область применения выключателей в быту

Обычно в частных домах и квартирах используют автоматические выключатели. С их помощью, в случае надобности, обесточивают жилые помещения и проводят все необходимые монтажные работы, связанные с плановым обслуживанием или ремонтом электрических сетей.

Однако эти приборы – отнюдь не панацея. Автоматы в первую очередь служат для предохранения токоприемников и электрической проводки от агрессивного воздействия сверхтоков. Разрыв цепи относится к второстепенным задачам, которые выполняют эти приборы.

Регулярное отключение энергии при помощи автомата – не самая удачная идея. Особенно, если при этом от розетки не отводится нагрузка. Модуль в этом случае изнашивается гораздо быстрее и выбирает свой рабочий ресурс за более короткое время, нежели было заявлено заводскими характеристиками.

Внутри корпуса постепенно выгорают и чернеют контакты, а само изделие теряет номинальную пропускную способность, перестает выполнять свои задачи и потом выходит из строя. Хозяевам в этой ситуации приходится в срочном порядке менять прибор.

Если проигнорировать этот момент, следующее короткое замыкание испортит проводку, спровоцирует воспламенение автомата и, возможно даже, приведет к более серьезным последствиям.

Именно поэтому специалисты рекомендуют для частых отключений использовать не обычные автоматы, а прогрессивные и надежные выключатели нагрузки.

Эти элементы повысят безопасность электрощитков, обеспечат качественное, бесперебойное питание электричеством любого жилого помещения и позволят, в случае необходимости, удобно и быстро разомкнуть цепь, провести ремонтно-монтажные мероприятия любой сложности и снова подключить жилье к общей подающей энергию системе.

Установка прибора для деактивации нагрузок на входе в распределительный щиток позволяет снять напряжение с самого щитка и корректно заменить вышедшие из строя автоматические выключатели.

При наличии такого аппарата очень легко отключить любое помещение от централизованной питающей сети с целью планового обслуживания или выполнения необходимых ремонтных работ. Агрегат обеспечит полную безопасность мастеру и позволит быстро устранить все обнаруженные неполадки.
