Особенности монтажа и способы установки
Отрезок трубы с клапаном монтируется на вентиляционную трубу или дымоход с помощью сварки или муфты
Наиболее распространенный тип монтажа – размещение устройства перед выходным отверстием вентилятора. Когда их расположение идентично, смонтированный шибер называют пусковым. Такая деталь защищает силовую установку от избыточного нагревания.
Запуск вентиляционного устройства производится лишь в случае, когда заслонка находится в закрытой позиции. Если делать иначе, вентилятор будет получать избыточную нагрузку. При регулярном пренебрежении этим правилом оборудование станет непригодным к эксплуатации.
Бесфланцевое соединение
Самый простой в исполнении метод – установка задвижки непосредственно в трубу дымохода. Этот вид размещения детали привлекателен тем, что он предполагает применение добавочных деталей для крепления механизма. Однако не все типы шиберов рассчитаны на установку подобным способом.
Еще один метод – монтаж задвижки перед выходным отверстием дымохода либо в самой печи. В этом случае деталь становится компонентом отопительной конструкции. Однако здесь существует ограничение по высоте. Монтируемая заслонка должна находиться на высоте не более 1 м.
Фланцевое соединение
При закреплении задвижки с использованием фланца нужно учитывать определенные нормы установки. Фиксирующие дымоотвод детали нужно располагать на некотором расстоянии от самой заслонки. Монтировать их вместе с шибером запрещено. Также крепежные детали необходимо размещать строго с определенной стороны фланца. Данное соединение требует снабжения добавочной герметизацией.
2 Виды шиберов
Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.
Выдвижная конструкция
Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.
Самодельная шибер задвижка
Поворотная конструкция
Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.
Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.
Выдвижной шибер для дымохода
Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.
В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.
2.1 Советы по выбору
style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>
Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.
В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.
Задвижка в дымоход
Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.
Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.
Задвижка своими руками
Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход. Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.
Разновидность шибер задвижки
Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.
Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:
- На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
- Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
- Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
- Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
- Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.
В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.
Выбор варианта расположения
Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:
- Установка в каминной топке.
- Крепление по методу «труба в трубе».
- Монтаж в вентиляционную систему.
Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.
Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.
Предлагаем ознакомиться: Что делать если замерз бетон
Существует три основных варианта размещения шибера в дымоходе:
- крепление «труба в трубу»;
- размещение в каминной топке;
- установка в трубе вентиляции.
Кирпичный дымоход с шиберной заслонкой
Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.
Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.
Как правильно регулировать тягу
Закрытие шибера должно проводиться уже в самом конце топки, когда дрова уже перегорели и покрылись пеплом. В противном случае существует значительный риск задохнуться угарным газом в условиях продолжительного нахождения в помещении, куда просачивается угарный газ. Он просачивается и наполняет собой всё помещение и этого совершенно нельзя увидеть, поэтому чтобы избежать такой страшной ситуации, следует контролировать тягу.
Для того чтобы контролировать тягу для наиболее эффективной работы отопительного оборудования, существует специальная формула, по которой можно высчитать идеальное значение для шибера. Это значение «альфа» — 2,0–2,5. Если установить такое значение, то можно обеспечить хорошее сгорание дров и минимальное образование пепла.
Конструкционные отличия
Современные конструкционные решения в моделях вентиляционных задвижек предполагают не только наличие возможности их выдвигать/задвигать, а даже устанавливать под определенным углом. Самый простой вариант – обычный выдвижной шибер. Его устанавливают по перпендикулярной оси относительно движения потока воздуха. Использование шибера в такой конструкции дает возможность управлять объемами поступающего воздуха.
При выборе данного вида заслона следует, в первую очередь, обратить внимание на саму задвижку. Для продуктивной и длительной работы она должна соответствовать определенным критериям:
- Иметь идеально гладкую поверхность.
- Быть устойчивой к резким температурным перепадам внутри и снаружи вентиляционной системы.
- Легко поддаваться чистке.
Поворотный шибер еще имеет название дроссель-клапан. Указанное устройство чуть более сложное в использовании, однако его возможности гораздо шире. Данный механизм представляет собой вращающиеся на центральной оси задвижки, для регулирования которых предназначена специальная рукоятка. Он позволяет выставлять определенный угол наклона шибера для повышения качества вентиляции помещения.
Дроссель-клапан, таким образом, является более совершенным механизмом, который позволяет с высокой точностью регулировать прохождение воздуха сквозь вентиляционную систему. Однако у него присутствует и определенный недостаток – пластина имеет свойство часто ломаться. Это относит данный вид вентиляционных шиберов к разряду не совсем практичных и, по сравнению, дорогих.
Какой бы ни была конструкция приобретаемого вами устройства, она должна быть полностью безопасной: соответствовать требованиям пожарной безопасности и делать невозможным абсолютное прекращение поступления воздуха – даже нечаянно.
Какой материал прочнее
Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.
Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

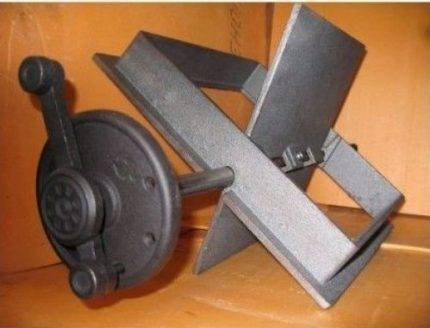

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства
Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.
Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.
Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии
Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.
Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.
Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа
Шибер – это заслонка, задвижка для дымохода печи, предназначенная для улучшения тяги в нем. Изготавливают данную деталь из металла. Ее монтируют на этапе возведения дымоходной трубы и вентиляционного прохода.
Тяга имеет большое значение для функционирования отопительного агрегата. При ее достаточной силе топливо сгорает полностью, в результате чего на него сокращаются расходы. Когда тяга плохая, в любой момент может произойти возгорание и чтобы этого не допустить, устанавливают шибер для печки или камина.
Установить заслонку для камина или отопительного агрегата можно одним из трех способов:
- Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
- Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
- Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.
Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.
Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.
При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.
Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.
т один ряд из кирпичейШибер играет одну из главных ролей в дымоходе, назначение которого — регулировка тяги. Хорошая тяга означает, что КПД всей отопительной системы будет отличным и экономия топлива станет очевидной.
Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!
Как установить?
Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.
Установка шибера в печь
При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.
Установку задвижки в печь можно выполнить за три этапа:
- Дойти до 6 ряда кладки кирпича.
- В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
- Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.
Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.
Видео-инструкция:
Установка на трубу
Шибер устанавливает также на высоте 1 метра от топки
Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки. Установка на трубу также проста
Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу
Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу.
Таким образом дополнительно закреплять конструкцию не нужно.
Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:
- Делаем отметку на трубе дымохода.
- Примеряем нашу заготовку.
- Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.
Разновидности вентиляционных шиберов
Современное производство предлагает максимально разнообразный набор клапанов, предназначенных для использования в вентиляционных системах. Однако всю существующую совокупность видов шиберов можно сгруппировать по нескольким категориям:
| Категория | Виды клапанов |
| Форма | Круглый, прямоугольный |
| Конструктивное исполнение | Выдвижной, поворотный |
| Тип управления | Ручной, с электроприводом, пневматический, гидравлический |
| Способ установки | Установка в раструб, установка при помощи фланцев |
| Материал | Из нержавеющей стали, из легированной стали, из хромированной стали |
Форма шиберов обуславливается формой вентиляционной шахты – чаще всего применяются круглые задвижки, однако в отдельных случаях необходимы клапаны именно прямоугольной формы:
- Имеется необходимость в скрытии шибера при обеспечении минимально возможного использования пространства.
- При монтаже вентиляционных систем, использующих электронагреватели, поскольку они сами преимущественно прямоугольные.
Основные функции и характеристики шиберной задвижки
Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.
При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.
Регулировка тяги осуществляется таким методом:
- увеличение – открытая задвижка шибера;
- снижение – закрытая заслонка.
При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.
Разные виды шиберных задвижек для дымохода
Шиберные заслонки выполняют в дымоходной системе три основные функции:
- контроль уровня тяги;
- регулировка интенсивности горения;
- перекрытие дымоходного отвода.
Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.
Конструкция шиберных заслонок зависит от различных показателей:
- значение сечения трубы;
- величина температуры потоков проходящих по дымоходному каналу;
- вид отопительного прибора и строение отвода.
Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

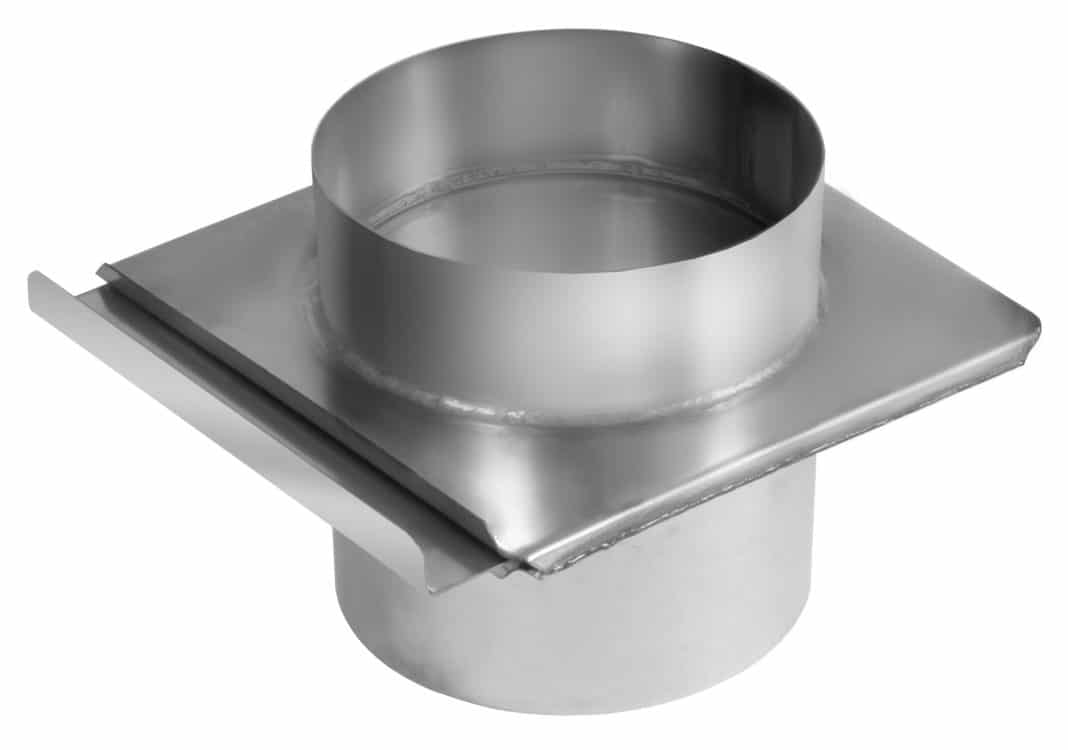

Шиберная задвижка для дымохода из нержавейки
Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.
При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.
Нужен ли зольник в камине
Однозначного ответа на этот вопрос нет
В первую очередь, для того чтобы вы могли принять свое решение, важно узнать что это такие и для чего он нужен. Зольная камера необходима для того, чтобы в нее попадали все остаточные продукты горения и распада
Таким образом, они будут скапливаться в одном месте и не станут распространяться по внутренней части очага. Тем самым чистка будет быстрой и более эффективной. Однако вот, что по этому поводу пишут профессиональные печники и владельцы печей.
Одна половина печников считает, что зольная камера действительно упрощает уход, однако некоторые печники утверждают, что зольник вовсе ненужный атрибут. Это связано с тем, что он располагается прямо под топочной камерой, поэтому он ни как не влияет на горение дров, а в некоторых случаях именно он, может стать причиной того, что дрова будут сгорать с двойной скоростью. Поэтому, если у вас хороший дымоход и в полную силу работает тяга, то такой атрибут как зольная камера вам вовсе не нужен. Также, в случае покупки готового камина с зольником, такое приобретение может быть оправданным. Однако если ложить кирпичный камин, то зольник в данном случае отнимет массу времени.
