Стандартная схема системы отопления хрущевки и её устройство: возможность модернизации и установки автономных комплексов

Батарея в стене: оставить или демонтировать?

По бывшему союзу разбросано немало многоквартирных домов с «внутристенной» отопительной системой. Их можно встретить как в Москве, так и в Мурманске, Санкт-Петербурге, Челябинске, а также многих городах Беларуссии и Украины. Но что это такое «батарея в стене» – прихоть или глупость советских архитекторов? Либо же слишком рано появившаяся инновация? И что сегодня с ней делать: менять или оставить как есть?

Причины появления домов с внутристенными батареями

В хрущевские и брежневские времена, когда и возводилось подобное жилье, главной задачей архитекторов и строителей было как можно быстрее обеспечить население собственной жилплощадью. И формирование централизованной отопительной системы на стадии заливки железобетонных конструкций было вполне логичным шагом.

Плюс, батареи внутри стен являются действительно инновационным и практичным решением. При правильной укладке труб и качественном изготовлении железобетона с хорошим утеплителем отапливается отнюдь не уличный воздух, как многие считают, а сами плиты.

И тепло по технологии должно отражаться внутрь помещений. В результате требуется гораздо меньше энергии для комфортного обогрева. Да и воздух в комнатах не такой влажный, нежели при обычных настенных радиаторах. Сегодня подобное технологическое решение все обширней применяют в европейских странах именно из-за экономичности и практичности.

Читать также:  Дизайн зонирования кухни. Примеры, фото, особенности

В советские годы технология укладки батарей внутрь стен была достаточно распространена и охватила многие регионы. Возводились такие дома из серий 91, 121, 1-515, 464, 1605 и многие другие. Каждое НИИ стремилось «улучшить» конструкцию. И в одних внутрь плит прокладывался только стояк, в других полностью вся система отопления. В каких-то проектах трубы в стенах фасада, а иных наоборот укладывались исключительно в межкомнатных.

Батарея в стене: как от нее избавиться и стоит ли?

Основная проблема с такими батареями в невозможности их перекрыть, когда становится жарко. Плюс дома стареют и трубы в них естественно тоже. В любой момент может случиться порыв. И если в здании с «открытыми» трубами отопления их без ощутимых проблем можно поменять на новые. То с «замурованными» придется серьезно потрудиться.

Причем в большинстве случаев первым делом необходимо будет заказать проект переустройства системы отопления, и пройти множество согласований. Проектно-сметную документацию можно сделать и на стороне, а за согласованиями придется идти в ЖЭК. Работы лучше всего поручить им же.

Выбираем количество труб

Схема может предполагать наличие одной или двух труб:

  • Вариант с одной трубой подразумевает, что циркуляция теплоносителя происходит по замкнутому контуру, а радиаторы подключены последовательно. Эта конструктивная особенность приводит к тому, что температура последней батареи окажется ниже, чем у первых устройств. Тем не менее, при небольшой протяженности контура этот недостаток естественным образом исправляется. Как дополнительный способ регулировки можно пользоваться кранами между патрубками радиаторов. Минимальные объемы материалов для формирования системы, отсутствие нужды в циркуляционном насосе, небольшой объем циркулирующего теплоносителя – эти свойства можно отнести к преимуществам технологии.
  • Двухтрубная схема основана на монтаже двух контуров. Первый используется для подачи теплоносителя к радиаторам, второй же отправляет остывшую воду к котлу для нового нагрева. При прокладке необходимо помнить, что трубы должны идти рядом друг с другом, ведь радиаторы подключаются параллельно. Дополнительная труба увеличивает общий объем используемого теплоносителя, нередко поступление его самотеком невозможно, а потому приходится устанавливать циркуляционный насос. Впрочем, при некоторых неудобствах монтажа, система является более надежной, нежели первый вариант, так как исключается образование воздушной пробки.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

СНГ-фактор отопления

Если в подъезде не мерзнет ни один начальник хотя бы районного уровня, авторитет (криминальный, бизнес) то высока вероятность, что на простых людях просто экономят, чтобы вышеуказанным товарищам в других домах было комфортно и бесплатно. То есть цена вопроса — повернуть вентиль, подать тепло в замерзающий подъезд, дом, квартиру.

Есть у вопроса отопления и макроэкономическая цена — доля энергоносителей, которые начальствующие товарищи могут продать за валюту. Чем больше газа расходуется на отопление квартир в СНГ — тем меньше они получают денег. А для ТЭЦ на угле и мазуте сомневаюсь, что в «современном мире» еще есть оборудование. Экспорт газа (за валюту) из России составляет всего 1/4 часть от внутрироссийского потребления газа!

(Нефтегазовый экспорт России и реальный долг России — Нефть и не-народные деньги)

Как оно, отопление у соседей по СНГ: отопление холодно (не-Кремлёвский Гугл)

Как правильно запустить систему отопления 5 и 9 этажных домов

Как правильно запустить системы отопления 5 и 9 этажных домов?

Принципиального отличия в запуске системы отопления пяти и девятиэтажных домов от многоэтажных высоток нет.

Основные принципы во всех зданиях, в независимости от этажности, одни и те же — это медленное наполнение системы и выпуск воздуха. О том какой порядок и ошибки пуска тепла в многоэтажных домах мы писали в отдельной статье.

Не всегда возможно контролировать пуск тепла с теплоснабжающими организациями, такими как МОЭК и теплосеть. Зачастую оператор ЦТП для того, чтобы отчитаться перед руководством о запуске большего количества домов, торопится или по незнанию включает подпиточный насос в ЦТП на максимальные обороты, система гарантировано набирает воздух.

Также это возможно из-за плохого контакта эксплуатирующего состава ЖКХ с операторами ЦТП.

Но в том или другом случае последствия «скорого» пуска тепла одинаковы дом при запуске набирает воздух и поскольку воздух легче воды, он поднимается вверх и блокирует верхние этажи, образуя воздушные пробки.

Свое название «воздушная пробка» получила из-за того, что образуясь на верхних этажах, она полностью блокирует циркуляцию теплоносителя по отопительному прибору и, как следствие, «завоздушенный» радиатор остается полностью или частично холодным.

Основная задача эксплуатирующей организации — в случае того, если воздух в систему уже попал, вовремя и правильно его спустить.

Пятиэтажные дома бывают с чердаками и без. В домах с чердаками системы отопления выполняют с верхней разводкой, а это значит, что подающие магистральные трубопроводы прокладываются по чердаку, там же устанавливаются воздухосборники.

Воздухосборники — это элемент системы отопления, который представляет собой трубу значительно большего диаметра, установаются на подающих магистралях в самой верхней точке системы, на котором установлен спускной кран.

Для того, чтобы слесарю не бегать в каждую квартиру последнего этажа весь скопившийся воздух спускают из воздухосборника на чердаке.

Для этого открывают спускной кран, через который со свистом начинает выходить весь скопившейся воздух.

Но за этой не сложной процедурой необходимо наблюдать, потому что отсутствие должного внимания за процессом спуска воздуха может привести к затоплению верхних этажей.

После выхода воздуха из спускного крана начинает выходить воздушно-водяная смесь, поэтому под кран нужно подставить емкость или прикрепить шлаг и спустить остатки воздушно-водяной смеси в канализацию до тех пор, пока не пойдет вода без примесей воздуха.

Но бываюет пятиэтажные дома без чердаков, и тогда спускать воздух приходится в каждой батарее на пятом этаже.

После выпуска воздуха из системы отопления все стояки и радиаторы начинают полностью прогреваться прямо на глазах.

rssrv.ru

Схемы прокладки трубопроводов

Этот вид схем характеризует способ прокладки трубопроводов системы в зависимости от метода подключения к ним отопительных приборов. Существует 3 основных схемы прокладки труб комплекса водяного отопления:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторно-лучевая.

В однотрубной схеме радиаторы подключаются к подающему трубопроводу последовательно – теплоноситель проходит через каждый прибор по очереди, от последнего устройства обратный трубопровод возвращает остывшую воду в котел.

Здесь наблюдается постепенное снижение температуры от первой батареи к последней на линии, поэтому длина веток ограничивается – не рекомендуется размещать на одной линии более 4 – 5 радиаторов. Кроме того, возникают трудности управления температурой – при ограничении расхода теплоносителя снижается температура на всех радиаторах, расположенных за регулируемым. Нельзя и отключать батареи – в этом случае прекратится циркуляция по всей линии.

Однотрубная схема имеет модифицированную версию – изменение вносится установкой на каждый радиатор байпаса – перемычки равного или меньшего диаметра между входом и выходом теплоносителя из батареи.

По этому байпасу часть горячей воды минует отопительный прибор и поступает в следующий, смешиваясь с обраткой из первого (на котором установлена перемычка). Такая оптимизация несколько выравнивает температуру на приборах отопления, дает возможность частичного регулирования и отключения отдельных батарей.

Двухтрубная схема с технической точки зрения является более совершенной. В ней подключение радиаторов производится параллельно к двум независимым трубопроводам – подаче и возврату (обратке). Это позволяет работать батареям с минимальным взаимным влиянием, устройства легко управляются, могут отключаться для ремонта или промывки.

Двухтрубная система имеет 2 разновидности – тройниковую (тупиковую) схему и петлю Тихельмана (попутную схему). Большинство специалистов сходится в мнении, что попутная система Тихельмана более эффективна в работе. Подробнее о двухтрубной схеме водяного отопления можно прочитать в специальной статье.

Коллекторная (лучевая) схема реализуется подключением радиаторов отдельными подводками к распределительным коллекторам. При монтаже системы такого типа наблюдается повышенный расход трубы. Преимуществом этой схемы является сосредоточение управления отопительными приборами в одном месте – на коллекторном узле. Но при этом могут возникать трудности прокладки трубопроводов – от коллекторного узла отходит массивный пучок труб, которые трудно скрыть, особенно в штробу. Кроме того, при использовании коллекторной системы возникает повышенное гидравлическое сопротивление – это может потребовать установки более производительного циркуляционного насоса.

Основные схемы часто комбинируют между собой. Для домов, имеющих 2 и более этажа популярной схемой является система с 2-мя вертикальными стояками. Они являются двухтрубным компонентом схемы, к ним подключают либо однотрубные поэтажные ветки, либо поэтажные коллекторные группы.

Отдельной схемой водяного отопления является комплекс теплых полов. Он имеет в своем составе специальный узел, работает в низкотемпературном режиме. Трубопроводы контуров укладываются по 2-м основным схемам – рядами (змеевиком) и спиралью (улиткой). Подробнее об устройстве водяных теплых полов можно прочитать здесь.

Совместимость теплых полов с напольными материалами

Давайте сразу определим, под какие материалы целесообразно класть греющую пленку. В 90% случаев используют стандартную керамическую плитку, и это правильно. Во-первых, она хорошо аккумулирует тепло и постепенно отдает его в пространство помещения. Во-вторых, она не боится перегрева, не высыхает и не деформируется, как деревянные материалы.

Если все-таки хотите положить ламинат, пусть это будет специальная серия, предназначенная для использования с теплым полом. Нежелательно использовать пробковое покрытие — оно обладает очень плохой теплопроводностью. Так как инфракрасный теплый пол не нагревается свыше 45˚С, то его можно стелить и под кварц-виниловую плитку. Рекомендуется следить за тем, чтобы температура покрытия над греющей пленкой не превышала 28˚С.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Отопительные схемы, определяемые разводкой труб

Различие этих систем отопления заключается в принципах подключения отопительных приборов к котлу. Это может быть последовательное или однотрубное подключение, параллельное или двухтрубное и лучевое, оно же коллекторное.

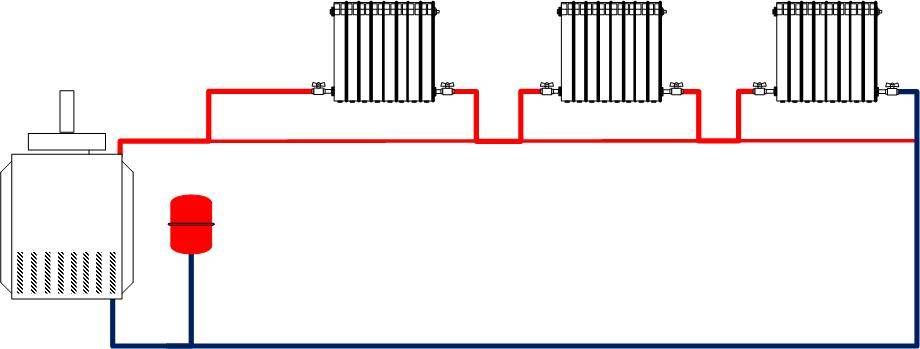

Последовательная система отопления

В системе отопления с одной трубой горячий теплоноситель по порядку попадает во все отопительные приборы, в каждом отдает часть тепла. Такие монтажные схемы систем отопления являются самыми простыми, и на ее осуществление уходит меньше всего узлов и материалов.

Главным недостатком такой системы является то, что количество отдаваемого тепла уменьшается в зависимости от увеличения расстояния от котла.

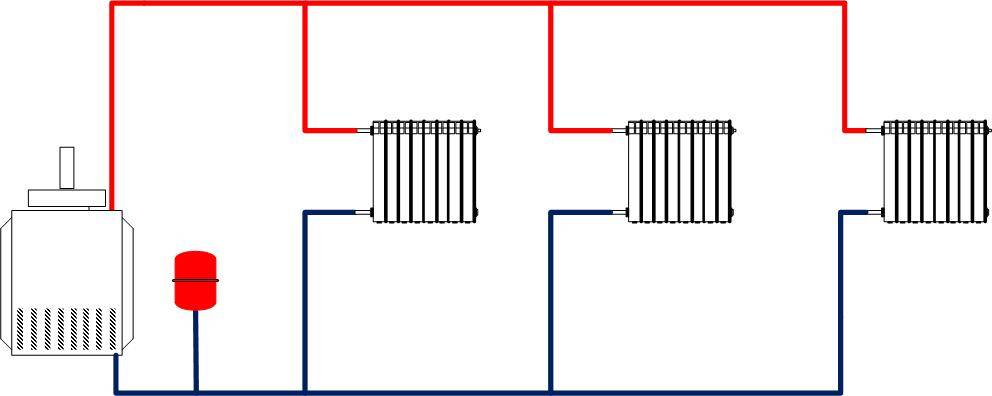

Схема отопления с двумя трубами

В этой системе отопления к каждому отопительному прибору подходят две трубы – с горячим теплоносителем, прямая, и уже с холодным, обратная. Система обладает несомненными достоинствами, но они «оплачиваются» удвоенным комплектом труб, проложенным в доме.

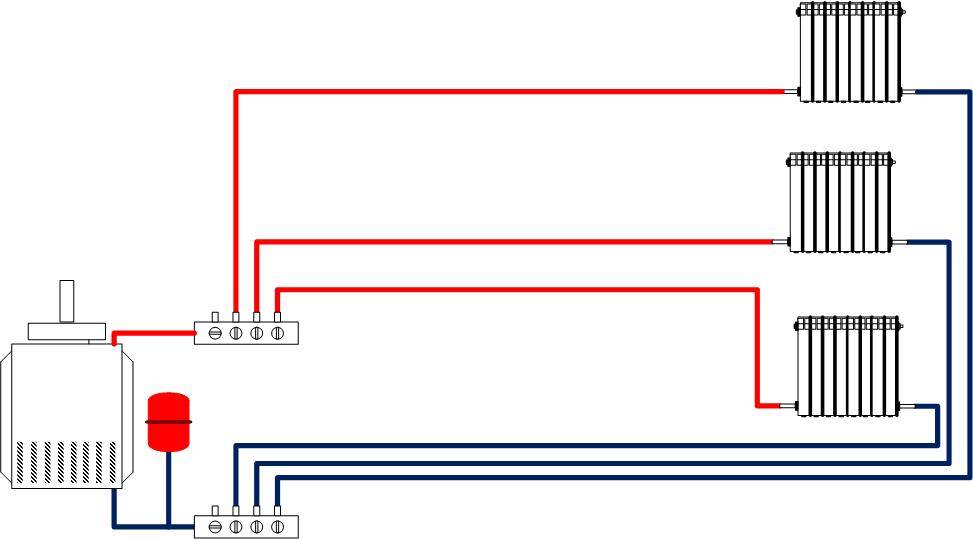

Лучевая система отопления

Эта система отличается от остальных тем, что к каждому отопительному прибору прокладывается отдельная пара труб – как прямого, так и обратного тока. Они затем сходятся возле котла на специальных гребенках. Общая длина труб больше, чем в системе из двух труб.

В этих трубах не делают соединений и перед тем, как пустить ее в эксплуатацию, проводят балансировку. То есть выполняют подстройку расхода теплоносителя для каждой петли отдельно.

Такая система решает вопросы, связанные с регулировкой теплоотдачи для каждого отопительного прибора в системе с одной трубой. Каждая батарея имеет запорную арматуру и с ее помощью регулируется расход теплоносителя через нее.

Кроме того, выполняется шунт в виде обходной трубы, имеющей меньший диаметр. Этот шунт обеспечивает циркуляцию жидкости даже если краны на батарее будут полностью закрыты.

Дополнительные меры

Даже после установки новых радиаторов для квартиры, цена на которые зависит от типа, хрущевцы могут заметить недостаточную эффективность центрального отопления.

Однотрубные системы отопления в хрущевке. Схема отопления — байпас

Систему распределения горячего воздуха необходимо отрегулировать так, чтобы помещения нагревались достаточным количеством воздуха до минимально возможной температуры и выходили из диффузоров, не вызывая заметного скачка. Чрезмерный поток воздуха будет восприниматься как дискомфорт, усугубляемый повышенным шумом в установке.

Параметры нагрева дымохода – температура и воздушный поток – должны быть указаны в проекте установки, но в процессе эксплуатации требуются корректировки из-за прогнозируемых изменений условий эксплуатации. Даже очень большой вентилятор этого не обеспечит.

Автономное отопление в хрущевке

Чтобы кардинально решить проблему с холодными батареями и низкой температурой воздуха в хрущевке, хозяин квартиры может реализовать проект автономного отопления. Проект предполагает установку в квартире отдельного котла и наличие проработанного проекта, регламентирующего технические условия, при которых будет работать автономная система отопления.

Если обогрев топки недостаточен, необходимо увеличить температуру греющего воздуха или интенсивность его поступления. Поэтому дом, отапливаемый камином, должен иметь отличную теплоизоляцию – это не только сэкономит топливо, но и обеспечит больший комфорт пользователям отопления. Это снижает потребность в тепле как во время сильных морозов, так и в оставшиеся периоды отопительного сезона, что снижает важнейшие параметры отопления, а именно температуру и расход воздуха.

Регулировка мощности нагрева зависит от реальных условий, которые мы получаем, главным образом, изменяя интенсивность горения в камине при поддержании постоянного потока. Однако иногда необходимо отрегулировать количество воздуха, например, установить начальную подачу или отключить обогрев некоторых помещений.

Котел на хрущевку выбирается исходя из площади квартиры.

Часто устройства мощностью 7-8 кВт достаточно для обогрева двухкомнатной квартиры площадью шестьдесят квадратных метров. По регламенту котел должен иметь закрытую камеру сгорания, быть оборудован коаксиальным дымоходом и устанавливаться согласно рекомендациям производителя.

Для этого на отдельных ответвлениях трубопроводной системы устанавливаются амортизаторы. Поворотные рычаги, спрятанные в трубах в потолке или за экранами на стенах, в сочетании с эластичными ремнями позволяют ослаблять или увеличивать воздушный поток. Анемостаты используются для точного управления потоком, например, диффузоры с регулируемой щелью, через которую проходит воздух.

Схема отопления с двумя трубами

Примечание. Чрезмерное удушение воздушного потока увеличивает шум воздушного потока, что нежелательно, особенно в спальне. Каминную топку обычно выбирают за ее мощность и внешний вид. Теоретически номинальная мощность камина должна соответствовать потребности в тепле в данном здании. Однако камин – это не газовый котел, и поддерживать номинальную мощность всегда практически невозможно.

Переоборудование контура

Помимо котла, существующий контур придется переоборудовать. К нему можно подключать использованные отопительные батареи и новые радиаторы, которые по отопительной схеме подключаются трубопроводом. В зависимости от необходимой теплопроизводительности в отопительном контуре могут использоваться невысокие радиаторы, установленные под подоконником, а также стандартные радиаторы.

В связи с тем, что для работы камина требуются работы, связанные с поджиганием и поддержанием огня, мы также должны обратить внимание на следующие характеристики патрона, которые влияют на удобство использования. Размеры камеры сгорания. В более просторном помещении вряд ли можно прибавлять и отдавать тепло дольше, чем в маленьком помещении

Крепление в дымоходе должно обеспечивать закрытие дымохода

В более просторном помещении вряд ли можно прибавлять и отдавать тепло дольше, чем в маленьком помещении. Крепление в дымоходе должно обеспечивать закрытие дымохода.

Помимо воздуха, который распределяется по дому после обогрева, дымоход также должен быть включен в необходимый для процесса горения. Через диффузоры воздух попадает в помещение, где расположен камин, а затем под камин через отверстие под каминной дверцей. Воздух подается прямо из дома под очаг… Независимо от эстетических качеств, необходимо обеспечить хорошую теплоизоляцию картриджа, чтобы корпус не перегревался.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
