Виды и этапы строительства столбчатых фундаментов

Как сделать столбчатый фундамент из железобетона

Рассмотрим два распространенных вида устройства несущей конструкции.

Бюджетный мелкозаглубленный фундамент

Напомним: легкие опоры с малым заглублением подходят для нетяжёлых конструкций на прочных грунтах. Столбики можно выставить под каркасный дом или хозяйственную постройку. Столбчатый фундамент для бани станет отличным эффективным и дешевым вариантом устройства несущего основания.

  1. Подготовка скважин. Строительным буром на 25 выкапываем отверстия в грунте на глубину до 0,7 метров. Можно воспользоваться обычной лопатой. На дно выстилаем слой рубероида, закрывая и боковые стенки ямы. Это поможет избежать протечки цементного молока в грунт и в дальнейшем защитит конструкцию от воды и коррозии.
  2. На дно засыпаем небольшой слой песчано-гравийной подушки около 10 см, выкладываем армирующую сетку, вставляем в нее несколько прутков арматуры диаметра 10…12 мм и длиной больше проектируемой высоты столба на 10 см, заливаем бетонным раствором подушку толщиной 10-20 см.
  3. После застывания раствора вставляем в яму асбесто-цементрую трубу диаметром 150-200 мм, надевая ее на арматуру. Засыпаем внешнее пространство грунтом, а внутрь трубы заливаем бетонный раствор марки не ниже М300 на высоту столба. Некоторые специалисты допускают использование бетонной смеси М200, но надо помнить, что марка указывает на допустимую нагрузку, возможную для будущего изделия. Если домик или строение небольшое – пожалуйста. В случае с баней из бруса не стоит экономить, в добавок к существующим нагрузкам добавляется агрессивная среда воды.

По представленному описанию иногда создают столбы в грунте, затем изымают их после застывания бетона и в готовом виде монтируют в скважины.

Смотрите видео изготовления столбчатого фундамента своими руками:

После застывания бетона (от 5 до 15 суток камень наберет до 70% прочности) можно приступать к монтажу ростверка. Для облегченной конструкции подойдет деревянная или металлическая балка. Прежде, чем ее укладывать, на поверхность столба надевают 1-2 слоя рубероида для нормального соединения разнородных материалов. Далее в балке просверливают отверстия для продевания арматуры, накладывают элементы друг на друга и фиксируют гайкой. Так же к поверхности столба на этапе заливки можно прикрепить шпильку и аналогичным способом после застывания бетона надеть на нее ростверк.

Заглубленный фундамент

Классическое исполнение монолитного столбчатого фундамента встречается при строительстве коттеджей из бруса, бревна, сэндвич-панелей, иногда из легких бетонов.

Последовательность действий остается аналогичной:

  1. Подготовим основание – снимем верхний грунт, уберем растительность.
  2. По размеченному плану выкапываем скважины под столбики. Глубина их введения в землю определяется как глубина сезонного промерзания почвы плюс 20-30 см для устройства подушки. Ширина углублений зависит от типа выбранной опалубки. В этом качестве можно использовать рубероид, скрученный в 2 слоя трубкой диаметром 20 см, готовую трубу того же диаметра, доски или щиты для съемной опалубки. В случае с трубами и рубероидом не придется снимать форму – материал останется с опорой, для деревянной формы понадобится пространство в яме для ее монтажа.
  3. Выставляем опалубку в скважину, размещаем в ней арматуру 10-12 мм в диаметре. Оптимально взять 3-4 прутка.
  4. Заливаем бетонный раствор, уплотняя его каждые 30-40 см глубины.
  5. Ждем застывания камня около 5 дней в зависимости от условий.

Ростверк у классического столбчатого основания обычно монолитный железобетонный, если речь идет о строительстве тяжелых домиков. Можно воспользоваться сборными готовыми блоками, тогда просто выкладываем их на предварительно обмазанные битумом столбы и перевязываем выпущенной арматурой. С монолитным сложнее:

  1. Первым делом выстраиваем опалубку. Для этого берем обрезные доски 150(180) х 22 мм, сколачиваем из них форму. Между столбами выставляем деревянные подпорки для удержания большого веса монолита. Ширина ростверка должна быть не менее ширины свай.
  2. В подготовленную форму выкладываем арматурный каркас. Для небольшого дома можно взять арматуру 10 мм. Используем 4 прута, располагая их квадратом в сечении, но не менее 2 см от края изделия. Поперечно можно выставить дополнительные усилительные скобки, связанные с продольным армированием проволокой.
  3. Заливаем бетонный раствор. После его застывания снимаем опалубку.

Монолитный бетонный фундамент можно собрать за 7-10 дней. Такого же алгоритма придерживаются при устройстве бутобетонных опор.

Применение, преимущества и недостатки столбчатого основания

В некоторых ситуациях фундамент на столбах является предпочтительнее других конструкций:

  1. Возведение постройки со стенами из легких строительных материалов и без подвального помещения.
  2. При возведении временных сараев и прочих хозпостроек.
  3. Необходимость максимально сэкономить на фундаменте.
  4. Все перечисленное, плюс, нецелесообразность возведения ленточного фундамента.

Кроме того, популярность столбчатого основания характеризуется следующими преимуществами конструкции:

  1. для монтажа столбов требуется минимум времени;
  2. невысокие затраты на рабочую силу
  3. доступность строительных материалов;
  4. обычно нет необходимости в специальной строительной технике;
  5. требуется минимум материалов для тепло и влагоизоляции;
  6. длительный период эксплуатации;
  7. возможность монтажа конструкции на грунтах, подверженных значительному промерзанию;
  8. простота в обслуживании и ремонте конструкции;
  9. себестоимость столбчатого основания значительно ниже, по сравнению с другими фундаментами.

В некоторых случаях, можно обойтись минимумом земляных работ и без бетонированияИсточник ruspskrf.ru

Не рекомендуется монтаж столбчатой конструкции при следующих ситуациях:

  • наличие слабых или подвижных грунтов на строительной площадке;
  • почва имеет в своем составе значительную часть торфа или глины;
  • высокий уровень залегания грунтовых вод;
  • использование тяжелых строительных материалов и возведение нескольких этажей;
  • перепад высот на строительной площадке более двух метров.

Также от столбчатого фундамента придется отказаться, если по каким-либо причинам под постройкой нужен подвал.

Сборка и бетонирование столба

Сборку стоек столбчатого фундамента необходимо внимательно контролировать по высоте после монтажа каждого ряда, в этом помогут грамотно натянутые шнуры обноски, от которых рулеткой можно произвести необходимые замеры. Если железобетонную сваю можно «подрубить» до необходимой высоты и выровнять все оголовки в одну горизонтальную линию, то, например, с кирпичом так просто не справиться. Те же проблемы возникают и с фундаментами из ЖБ блоков. Внутри сборного кирпичного столба, положенного в полтора или два кирпича, образуется колодец, который следует заармировать стальным стержнем и залить бетоном.

Деревянные столбы изготавливают чаще всего из дубовых брёвен диаметром около 200–250 мм, которые обжигают на слабом огне до обугливания, обрабатывают дёгтем, битумом или отработанными маслами. Готовые стулья устанавливают в шурфы или открытые котлованы и фиксируют обратной засыпкой.

Бутобетонные фундаменты собирают попеременной укладкой камня (диаметр не более 25 см, прочность на сжатие не менее марки крупного заполнителя) и бетона. Сначала укладывают бетон слоем 30–35 см, затем на него кладут камни и утапливают их до полного погружения. Ориентировочное соотношение бетон/бут должно составлять не более 3:1. Минимальная ширина бутового фундамента составляет 500 мм.

Для удобства заливки бетона в узкие скважины, с опалубкой или без неё, есть смысл предварительно изготовить из листового металла загрузочную воронку диаметром 700–800 мм. Бетон укладывают в опалубку слоями в 30–35 см и подвергают вибрированию или штыкованию. После завершения бетонирования изделие укрывается полиэтиленом и до момента снятия опалубки (около 5 дней) нуждается в уходе — увлажнение, обогрев и прочее. По прочности на сжатие наиболее подходящим будет бетон класса В15 и более, с крупным заполнителем фракцией до 70 мм. Для самостоятельного приготовления бетонной смеси стоит принять за основу соотношение 1:3:5:0,5 (цемент, песок, щебень, вода). Все основные моменты, касающиеся бетонирования фундаментов, были нами изложены в статье «Ленточный фундамент. Часть 3: бетонирование, заключительные операции».

Заглубленное основание

Как самому сделать столбчатый фундамент?

Рассмотрим пошаговую инструкцию выполнения таких работ при обустройстве монолитных опор. На начальном этапе нужно будет подготовиться к их установке.

  1. Обустроить строительную площадку. После удаления с ее поверхности мусора и ненужных объектов вырезать дерн, а также верхний слой почвы по периметру будущего строения.
  2. При обустройстве заглубленного фундамента вырывают яму, глубина которой на 20 см больше уровня промерзания. А вот ее ширину необходимо сделать на 40 см более, чем ширина возводимой стены. Дополнительные 20 см с каждой из сторон будут необходимы для обустройства распорок и опалубки.
  3. На дно каждой из ям засыпают песчано-щебеночную смесь, которую следует хорошо пропитать водой и утрамбовать. Высота полученной подушки должна составить 20 см. После окончания работ яму выстилают полиэтиленом или рубероидом. Это необходимо для удержания влаги в бетоне.
  4. Собирают короба для опалубки. Делают их из досок. Толщина пиломатериала должна составить 20 мм. Если грунт достаточно плотный и стены ямы не обваливаются, то при выполнении фундамента можно обойтись без опалубки, выстелив все поверхности заглубления полиэтиленом.
  5. Смачивание деревянной конструкции. Пропитанная влагой опалубка не позволит высыхать цементному раствору, и в дальнейшем ее проще будет удалить.
  6. Размещение каркаса из арматуры. Эту конструкцию собирают из прута диаметром 10-14 мм. Длина арматуры должна быть такой, чтобы после застывания бетона она торчала выше уровня грунта на 30-40 см.
  7. Процесс заполнения опалубкой бетонной смесью должен быть непрерывным. Как залить столбчатый фундамент? Слои раствора при выполнении таких работ должны составлять 20-30 см. Для того чтобы в нем не происходило образования воздушных пузырьков, понадобится применить вибратор.
  8. Спустя 3-4 дня опалубка снимается. Далее поверхность опор следует обработать гидроизоляционной смесью. Оставшаяся часть ямы должна быть засыпана песком. Перед этим фундамент можно дополнительно утеплить экструдированным пенополистиролом.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

  • Незаглубленные – глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
  • Малозаглубленные – к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
  • Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

  • бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
  • красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
  • комбинация бетона и бутового камня;
  • монолитный железобетон;
  • блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
  • древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод “на глаз”, лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Прямоугольные (квадратные) столбы из бетона, кирпича, блоков

    Прямоугольные или квадратные столбы делают, когда под рукой нет бура подходящего диаметра. Ямы копают вручную лопатой. Работа эта более трудоёмкая и объём вырабатываемого грунта, по сравнению с бурением, тоже больше.

    Последовательность выполнения работ практически такая же, как и в случае с трубами. Отличие в том, что вместо труб в ямы вставляется предварительно изготовленная деревянная опалубка, либо столбы выкладываются из кирпича (блоков).

    Обратная засыпка производится после съёма опалубки через 2-3 дня. Кирпичные столбы можно засыпать на следующий день.

    Часто столбы делаются комбинированные, т.е. в грунте они бетонные, а выше уровня земли выкладываются из кирпича или блоков. Этот вариант не подходит для последующего сооружения ростверка. Теряется его смысл, заключающийся в изготовлении одной жёсткой рамы.

    Существует ещё один вид столбов — деревянные, на заострять на них своё внимание мы не будем, т.к. используются они в настоящее время очень редко. Заметим лишь, что для таких столбов нужно использовать влагостойкие породы древесины (дуб, лиственница и т.п) и перед установкой их необходимо защитить от влаги (обмазать гидроизоляцией или завернуть в рубероид, а лучше сделать и то и другое)

Заметим лишь, что для таких столбов нужно использовать влагостойкие породы древесины (дуб, лиственница и т.п) и перед установкой их необходимо защитить от влаги (обмазать гидроизоляцией или завернуть в рубероид, а лучше сделать и то и другое).

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

  • монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
  • сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

Глубина заложения определяет отдельные виды опорных оснований:

  1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
  2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
  3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Особенности и область применения

Главной отличительной особенностью столбчатого фундамента является устройство отдельных опор небольшого размера, а не монолитной плиты или ленты под всеми несущими конструкциями дома. Столбики располагаются с определенным шагом под всеми стенами и в наиболее нагруженных точках конструкции: в углах, в местах соединений стен, под лестничными пролетами, массивными печами и каминами, тяжелыми дымовыми трубами, опорными колоннами, точками опоры несущих балок. Соединение оснований в одно целое при помощи ростверка обязательно!  Пространство между столбиками заполняется – выполняется забирка – тонкая цокольная стена.

Столбчатый фундамент – это неглубокая конструкция. Он заглубляется в грунт неглубоко – выше глубины промерзания. Ниже глубины промерзания заводят сваи (длиной от 2 м). Столбики только давят на грунт, сила трения стенок о почву незначительна. Из-за небольшой глубины их можно собирать из штучных материалов. Например, кирпича, бутового камня, небольших бетонных блоков.

Применяется фундамент на забитых в землю столбах в следующих случаях:

  • при строительстве легких построек из дерева, щитовых и каркасных домов. Правильно спроектированное столбчатое основание может выдержать вес даже двухэтажного легкого дома или постройку с мансардой;
  • при устройстве временных построек, например бытовок;
  • при устройстве хозяйственных построек, бань, навесов, беседок, теплиц, летнего душа, установки бака для сбора дождевой воды и т.д. Иногда применяют для модернизации дома – пристраивают террасу, зимний сад или веранду на столбчатых опорах, не связанную жестко с конструкциями дома;
  • на грунтах с высокой пучинистостью, близким залеганием грунтовых вод.

Когда не рекомендуется использовать столбчатый фундамент:

  • для массивных построек;
  • при низкой несущей способности и нестабильности грунтов – например, на торфяниках, сыпучих песчаных грунтах;
  • на плывунах, при повышенном риске смещения пластов, например, если близко залегает толстый слой глины;
  • при очень высоком уровне залегания грунтовых вод;
  • при больших перепадах высоты по длине дома. Нежелательно устраивать фундамент на столбах даже при разнице уровня почвы 1 м. При разнице в 1,8-2 и более м возведение построек на столбах категорически запрещено.

Иногда на столбчатом основании сооружают относительно тяжелые здания, если экономически нецелесообразно устраивать очень глубокую фундаментную ленту. Но этот вид фундамента имеет большую глубину – больше 2 м и ниже уровня промерзания. Поэтому правильнее считать его свайным.

Для столбчатых фундаментов под тяжелые здания столбы заглубляются от 2-ух метров

Преимущества и недостатки

Самое главное достоинство столбового фундамента – разумная цена. Он дешевле популярного мелкозаглубленного ленточного примерно в полтора-два раза.

Прочие плюсы:

  • можно применять на пучинистых грунтах;
  • небольшая трудоемкость;
  • меньше объем земляных работ;
  • расходуется меньше материалов (меньше расходов на перевозку и разгрузку);
  • не нужно утепление;
  • при устройстве столбиков не нужна тяжелая техника;
  • не требуется планирование всего участка;
  • даже один человек справится с постройкой;
  • простота ремонта.

Недостатки:

  • не очень большая несущая способность делает невозможным применение столбчатого фундамента при строительстве домов с большой массой;
  • невозможность применения на склонах, подвижных грунтах, заболоченных участках. Слабонесущие и насыщенные водой почвы под воздействием концентрированного давления просаживаются;
  • сложность с устройством подвальных помещений и погребов. Впрочем, современная промышленность выпускает немало компактных цельных погребов, которые можно просто закопать под домом на этапе устройства основания.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

  1. рыхлом;
  2. подвижном;
  3. рельефном;
  4. пучинистом.

Преимущества:

  • простота в выполнении;

  • минимум земельных работ;
  • возможность строить дома на участках с сильно выраженным рельефом;
  • высокая теплоизоляция за счет отдаления пола здания от почвы;
  • повышенная устойчивость и прочность конструкции;
  • такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.

Недостатки:

  • при данном варианте фундамента невозможно построить дом с подвалом;
  • сложность проектирования (нужно заказывать проект).

Уникальный фундамент из «стержней»

Чтобы понять, что такое столбчатый фундамент, стоит детально рассмотреть его плюсы и минусы, задачи и устройство.

Столбчатый фундамент значительно отличается от ленточного, поскольку сооружается не по всему периметру здания

Преимущества и недостатки столбчатого основания

Бесспорными преимуществами фундамента из опорных столбов считают:

  • сжатые сроки строительства;
  • возможность самостоятельного монтажа;
  • низкую стоимость необходимых материалов (по сравнению с ленточным основанием);

  • необязательность проведения дополнительных работ по утеплению и защите от влаги;
  • вероятность применения в качестве основания для постройки на мёрзлой земле;
  • длительную службу (до 100 лет);
  • беспроблемный и быстрый ремонт.

К недостаткам столбчатого фундамента приписывают:

  • неспособность выдержать вес многоэтажного большого дома;
  • относительную хрупкость конструкции, которая может потерять устойчивость в рыхлой почве;
  • отсутствие возможности обустройства подвального помещения или погреба, ведь столбы становятся преградой для создания достаточно широкой пристройки под домом.

Все минусы основания из столбов можно не рассматривать как нечто важное, если сооружать эту конструкцию с учётом её назначения

Задачи конструкции из опорных столбов

Строить столбчатый фундамент целесообразно для таких объектов, как:

  • дом без подвального помещения со стенами из лёгких материалов;
  • кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
  • здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.

На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат

От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:

  • грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
  • земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
  • дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
  • финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
  • почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).

Столбчатый фундамент может быть устроен только на твёрдой и ровной почве, поскольку он не отличается идеальной устойчивостью

Вид фундамента из отдельных опор

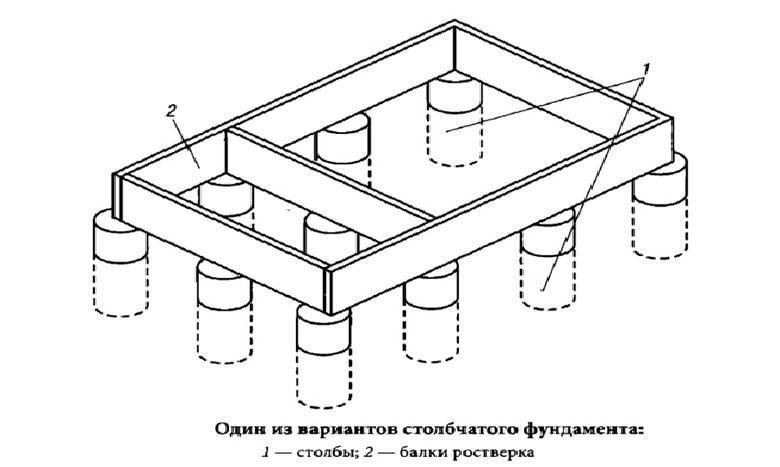

Столбчатая опорная конструкция под дом — это система столбов, расставленных в углах, зонах скрещивания стен и нахождения несущих простенков или балок, на которые приходится вес всего здания. Чтобы столбы функционировали как единая конструкция и были максимально устойчивы, их объединяют посредством ростверка — обвязочных балок.

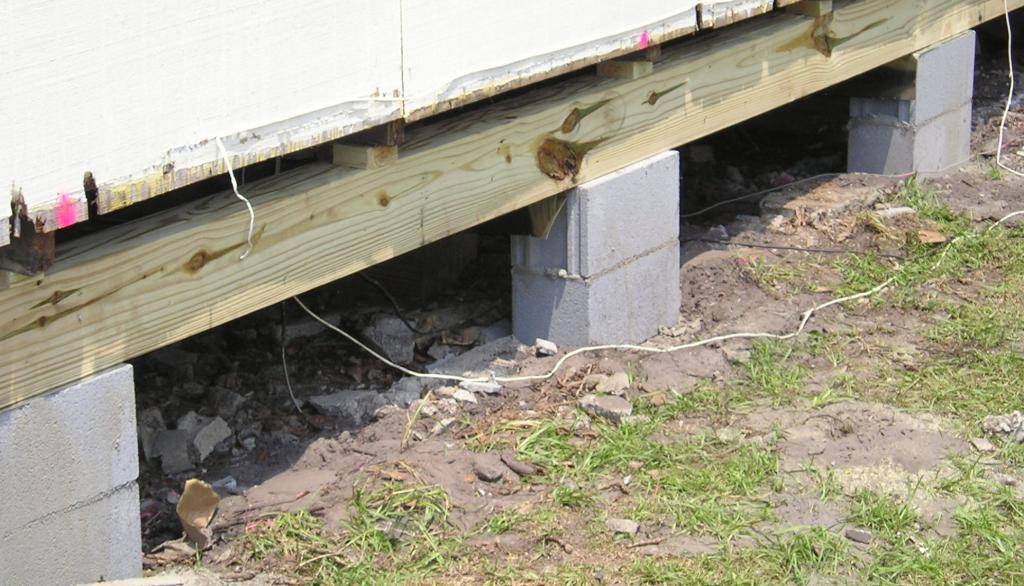

Фундамент может быть сделан из бетонных блоков, а ростверк — из древесины

Обычно столбы располагают, оставляя между ними от 2 до 2,5 метра пустующего пространства. Но в некоторых случаях строители выходят за рамки традиционного варианта расстановки опор.

Когда столбы монтируют в земле через каждые 2–2,5 метра, ростверк создают как стандартную армированную перемычку. При этом не объединяют в единый ансамбль пристраиваемые к дому веранду, крылечко и террасу.

Обычно столбы расставляют на расстоянии 2–2,5 м друг от друга

Расстояние между столбами делают большим (от 2, 5 до 3 метров), ссылаясь на значительную мощность обвязочных балок. Наиболее надёжный ростверк создают в виде единой или сборной балки. А простая конструкция, соединяющая опоры, может быть сделана из металлических деталей, например, швеллеров или профилей.

Столбчатый фундамент своими руками: пошаговая инструкция

Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.

Столбчатый незаглубленный фундамент

Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков

Пошаговая инструкция по устройству:

  1. Подготовительные работы – очистка площадки и разметка расположения столбов.
  2. Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
  3. Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
  4. Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.

Техника устройства рассмотрена в следующем видео:

Мелкозаглубленный столбчатый фундамент

Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.

А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:

  • для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
  • для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания

Общая последовательность действий при сооружении:

  1. Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
  2. Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
  3. Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
  4. Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
  5. Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
  6. Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
  7. Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
  8. Бетонирование труб до верха.

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб

Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.

В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
