Как подключить трехклавишный выключатель — схема подключения

Комбинированные тройные приборы

Выключатель с встроенной розеткой

Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.

Принцип работы одноклавишного выключателя

Одноклавишный выключатель имеет достаточно простой принцип работы. Сейчас мы об этом поговорим. Для того чтобы вы лучше смогли понять принцип работы выключателя света вам необходимо ознакомится с рисунком, который мы для вас предоставили.

Как вы можете видеть, на нем изображен простейший принцип работы. Внутри его механизма находится простой подвижной контакт, который при нажатии будет принимать одно из двух положений. При этом подвижной контакт будет соединять либо разъединять цепь. На рисунке, который находится вверху, вашему вниманию предоставлена цепь в выключенном положении. Теперь можно рассмотреть цепь при включенном положении.

Здесь подвижной контакт будет замыкать цепь, и ток пройдет по проводу к лампе.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Как производить монтаж в распределительной коробке

Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно.

Зачастую из-за халатности или отсутствия большого опыта в выполнении электромонтажных работ, в распределительных коробках можно встретить скрутки. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Также категорически запрещается соединять медные и алюминиевые провода без какой-либо прослойки.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа:

1. Пайка контактов.
2. Сварка проводников при помощи специальных трансформаторов.
3. Соединение проводников с помощью специальных зажимов (WAGO).

Устройство

Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света.

рабочий механизм выключателя

Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата

По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.

Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.

Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор).

Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.

Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.

Типы тройных выключателей

Есть несколько типов таких аппаратов.

Тройной механизм с подсветкой. Его плюсом является подсветка, которая подает сигнал о том, в каком состоянии находится переключатель. То есть если огонька нет, тогда стоит проверить работоспособность устройства. Также она является прекрасным ориентиром в ночное время.

Сенсорный переключатель. Его особенность заключается в том, что для включения света достаточно одного касания к панели.

Трехклавишный выключатель с розеткой. Такое сочетание не позволяет устанавливать механизм в любом месте помещения. Для его монтажа требуется проведение дополнительной проводки для электрического гнезда.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара. Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Виды

Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.

Существует нескольких видов таких коммутационных аппаратов:

• Обычный.
• Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.
• С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
• Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.

5 советов по выбору выключателя на три положения

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире

При этом обратите внимание на расположение клавиш. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо.На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть

Хотя в некоторых случаях их вообще может и не быть. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов. Собственно, их применение повсеместно, и на сегодняшний день практически в каждом доме или офисе используются подобные выключатели.

Среди недостатков можно отметить большую интенсивность эксплуатации по сравнению с аналогами с одной или двумя клавишами. Здесь также работу начинаем с поиска фазы. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.

Написал много текста, который сложно понять. Производим проверку правильности установки устройства. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж! Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Выключатель считают основным прибором, помогающим в управлении освещением. Провода в выключателе крепятся прижимными винтами. Клавиши должны работать без заедания. Они придают функциональность эстетике.

Теперь другую боковую клавишу Для работ вам понадобятся:. Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке.

Как подключить трехклавишный выключатель

https://youtube.com/watch?v=r1XosmC76kA

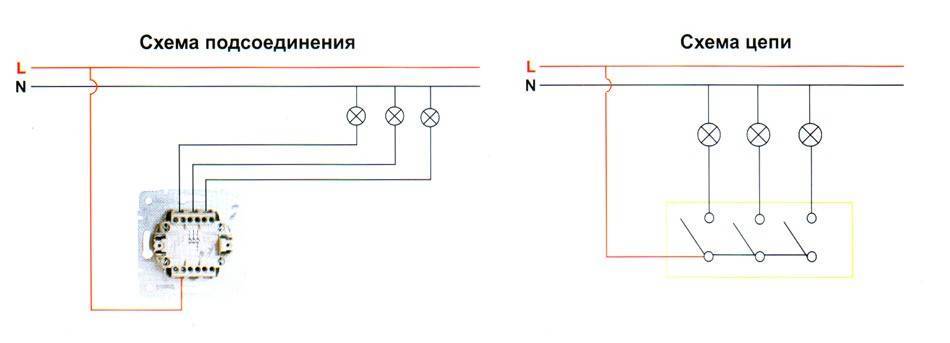

Конструкция и принцип работы трехклавишного выключателя

Схема трехклавишного выключателя довольно проста и практически аналогична приборам с одной или двумя клавишами. При нажатии клавиши замыкается или размыкается цепь питания осветительного прибора. Конструкция выключателя состоит из подвижных контактов, размыкающихся и замыкающихся клавишами.

В трехклавишном выключателе предусмотрены контактные площадки для отдельного управления тремя осветительными приборами. Такое решение позволяет сэкономить свободное пространство и упрощает монтаж. Раздельное управление лампами также позволяет сэкономить электроэнергию и гибко регулировать уровень освещенности.

Трехклавишный выключатель предоставляет возможность включать освещение только в нужных в конкретный момент зонах.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите
