Как самостоятельно установить и отрегулировать откатные ворота

Фиксирование концевого ролика и заглушек

На окончание передней части направляющего бруса фиксируют конечный ролик и накрывают торцевой срез пробкой. Его прикрепляют и фиксируют болтовым соединением, а с другой стороны балки устанавливают пробку или такое же устройство.

Последний ролик необходим для того, чтобы накатываться на нижний улавливатель, зафиксированный на упорном брусе ворот, при этом груз на роликовые опоры уменьшается. Заглушки необходимы, чтобы предотвратить возможность проникновения во внутренне пространство бруса снега, грязи и сора, что, в свою очередь, помогает хорошей и долгой работе роликовых кареток.

Особенности системы

По своей сути, откатные ворота представляют собой одностворчатую конструкцию, в которой створка перемещается параллельно линии ворот по специальным направляющим. В отличие от распашной системы, где створки при открывании «съедают» часть площади, откатная створка после открывания задвигается за забор и не создает никаких помех.

Выделяется 3 основных варианта конструкции: подвесные, колесные и консольные ворота. В подвесном типе створка подвешена с помощью кареток на верхней направляющей балке, по которой и перемещается. Недостаток — ограничение проезда по высоте. Колесный вариант рассчитан на передвижении створки по нижнему рельсу, расположенному на земле. Основной недостаток — постоянное забивание направляющей грязью, что существенно затрудняет перемещение тяжелого полотна, а также неровность на проезжей части в месте установки рельса.

Консольная конструкция более сложна в изготовлении, но лишена указанных недостатков. Основу системы составляет боковая консольная часть створки, которая находится за забором вне воротного створа. Перемещение всей створки обеспечивается прокатыванием именно консоли по рельсу, а рассчитана она так, что полностью компенсирует вес створки, не допуская перекоса.

Особенности проектирования

Чтобы не испытывать затруднений при подборе материалов и во время монтажа, следует разработать схему и чертеж откатных ворот. Только после этого можно приступать к изготовлению конструкции.

Читать так же: проведение монтажа откатных ворот своими руками.

Размеры полотна

Одной из важнейших задач, решаемых на стадии проектирования изделия, является выбор размера ворот. Сначала необходимо уточнить расстояние между стойками, так как этот параметр влияет на все дальнейшие расчеты. Здесь нужно учитывать следующие факторы:

  1. Габариты используемого автотранспортного средства.
  2. Угол заезда машины.
  3. С каждой стороны зазор между шириной автомобиля и стойками конструкции должен находиться в пределах 0,3-0,5 м.

Если у владельца участка легковая машина среднего класса, то ширина ворот составит 2,5-3 м. Когда планируется заезд крупногабаритной техники, то этот показатель должен быть не менее 3,5 м. Кроме этого, следует помнить, что если движение автотранспортных средств перпендикулярно воротам невозможно, ширину конструкции придется увеличить примерно в 1,5 раза.

При расчете ширины полотна соответствующий размер проема нужно увеличить на 20 см. Чаще всего высота полотна несколько уступает размеру забора. В результате создается зазор между грунтом и створкой. Также этот показатель зависит от габаритов рамы и размера направляющей, расположенной снизу. Все эти моменты необходимо предусмотреть во время проектирования.

Это полезно: ремонт и обслуживание откатных ворот.

Схемы и чертежи

Главный элемент всей конструкции — направляющая. Если ролики сдвинуть за боковой габарит, то можно обеспечить достаточную свободу проезда. Для этого длина створки увеличивается за счет откоса, являющегося одновременно противовесом. Если размер откоса составит половину ширины створки, то можно не бояться возможного перекоса во время движения ворот.

Во время работы откатного механизма, вся нагрузка приходится на роликовые тележки, и монтировать их следует на прочное основание. Фундамент лучше сделать в виде монолитного сооружения из железобетона, оснащенного верхней закладной площадкой из металлического швеллера достаточной ширины. Затем на швеллере можно будет устанавливать не только роликовые опоры, но и электропривод. Для проведения всех необходимых расчетов и разработки чертежа со схемой установки откатных ворот необходимо понимать принцип работы всего механизма.

Полезно знать: изготовление роликов для откатных ворот своими руками.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время

Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

  • 4 метра зубчатой рейки;
  • фотоэлементы;
  • сигнальная лампа;
  • пульт и приемник;
  • монтажная пластина.

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Как же все-таки установить автоматику?

План автоматизации откатных ворот:

  • Выбор места
  • Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
  • Установка автоматики

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

Подключение привода

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Монтаж уловителя верхнего и нижнего

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

Последний ролик уменьшает провисание створа при долгосрочной эксплуатации, поэтому к его установке нужно отнестись максимально ответственно.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Руководство по установке привода

Обустройство железобетонной основы

Фундамент под откатные ворота представляет собой глубоко заглубленную бетонную ленту с армирующим поясом. На монтажное основание устанавливают болты, и фиксируют их гайками. Помните про горизонтальность и строгую параллельность створке ворот. Монтажное основание немного вдавливают (топят) в фундаменте, предварительно заложив в основании футляры для электрических кабелей.

В конце очистите поверхность монтажной основы от следов цемента и других стройматериалов. Подождите 7-14 дней, пока бетон застынет и затвердеет.

Установка привода

Автоматика на откатные ворота – это в первую очередь работа привода, который следует устанавливать согласно инструкции производителя. Общая схема представляет собой:

Общий план подключения конструкции

Фиксация зубчатой рейки

Корректная фиксация зубчатой рейки — важное условие безопасной и бесшумной работы всей конструкции. Сначала устанавливают на секции такие принадлежности из комплекса, как болты и гайки (в центре отверстий на рейке), которые обеспечат в дальнейшем регулировку положения

Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки. Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах.

Монтаж зубчатой рейки

Намечают места закрепления 2-й секции, и фиксируют ее на створке. Последующие секции зубчатой рейки монтируют аналогично до полного обхвата створки. Лишнюю часть в конце отрезают.

Работа выполнена хорошо, если при ручном движении портала шестерня находится в сцеплении с зубчатой рейкой, и обеспечен необходимый зазор.

Подключение привода

Монтаж автоматики на откатные ворота и разводка начинается с разблокировки привода. Проверяют, чтобы в открытом положении срабатывал выключатель конечного положения — на модуле управления должен погаснуть светодиод «OP.L», а в закрытом — светодиод «CL.L».

Блок управления воротами

Поставьте створку портала в промежуточное положение, и заблокируйте привод. Подайте команду управления движение створки в необходимом направлении, при открытии должна быть индикация «

», при закрытии « ». Если не совпадает с вышеописанным, то следует поменять местами провода на клеммах, обозначенных L1 и L2, заранее обесточив проводку.

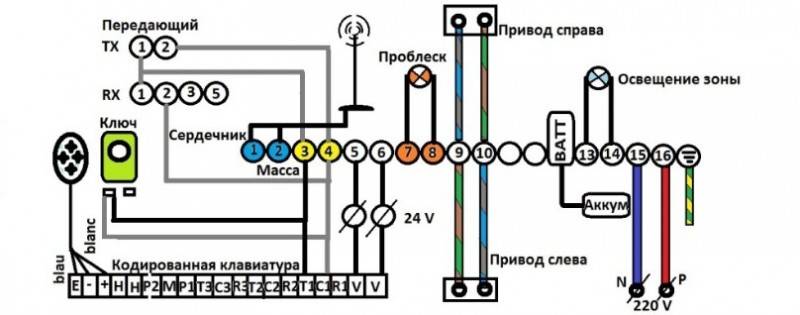

Схема подключение к модулю управления

Режимы управления движением разделяют на:

Электронный модуль управления

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.
