Правила расчета оптимальных размеров откатных ворот: длина и ширина

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

  1. Шуруповерт.
  2. Рулетка.
  3. Молоток.
  4. Компрессор и пульверизатор.
  5. Лом и кирка.
  6. Трамбовочный инструмент.
  7. Резервуары для бетонной смеси и сыпучих стройматериалов.
  8. Сварочное оборудование.
  9. Болгарка.
  10. Карандаш или чертилка.


Болгарка понадобится для работы. Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе – циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

  1. До 18 м профильной трубы с разным сечением.
  2. Швеллеры длиной от 2 м.
  3. Толстые металлические листы.
  4. Арматура или стальные прутья.
  5. Сырье для приготовления бетонного раствора.

Типовые размеры гаражных ворот

При разработке чертежа конструкции важно учесть:

Габариты, количество размещаемых автомобилей

Во внимание берется наличие багажника и высота машины вместе с ним, ширина авто с боковыми зеркалами.
Особенности въезда в гараж. Учитывается, будет ли конструкция построена выше или ниже уровня грунта, наличие поворотов, качество обзора.
Как близко гараж находится от забора, автомагистрали.
Способ открытия дверей

Потребуется установка калитки или нет.
Предполагается ли усовершенствование этой машины или покупка новой.

Размеры ворот. A – ширина проема. H – высота проема. h – притолока (перемычка). a1 – заплечик левый. a2 – заплечик правый. L – глубина.

Стандартные

Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.

С этой целью к ширине машины прибавляют по 30 см с каждой стороны.

Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.

Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.

Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:

  • распашные – 4*2 м;
  • рулонные (рольставни) – 4*2,7 м;
  • секционные – 2,25*2 м;
  • откатные (сдвижные) – 3*1,9 м;
  • подъемные с поворотом – 2,4*2,2 м.

ГОСТ размеров металлических ворот для гаража:

  • http://docs.cntd.ru/document/1200156975
  • http://docs.cntd.ru/document/1200035573

Минимальные

Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.

При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.

Максимальные

Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.

В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.

При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.

Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въездаИсточник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Какими бывают ворота?

Учитывая то, что металлические ворота прослужат не менее трех-пяти десятков лет, будут надежно защищать ваш участок и позволят попасть в дом только желанным гостям, им стоит уделить время и средства. Ворота из металла – огнестойкие и очень прочные, выдерживают серьезные удары, их легко покрасить в любой цвет и обрабатывать разными современными защитными веществами.

Ворота могут открываться вручную, а также иметь автоматический привод, благодаря которому становятся автоматическими. Монтируются ворота в краткие сроки – день, максимум два. Давайте разберемся, какими бывают ворота.

По виду изготовления:

  • Сварные – изготавливаются из разных материалов (листового или профилированного металла) методом сварки элементов.

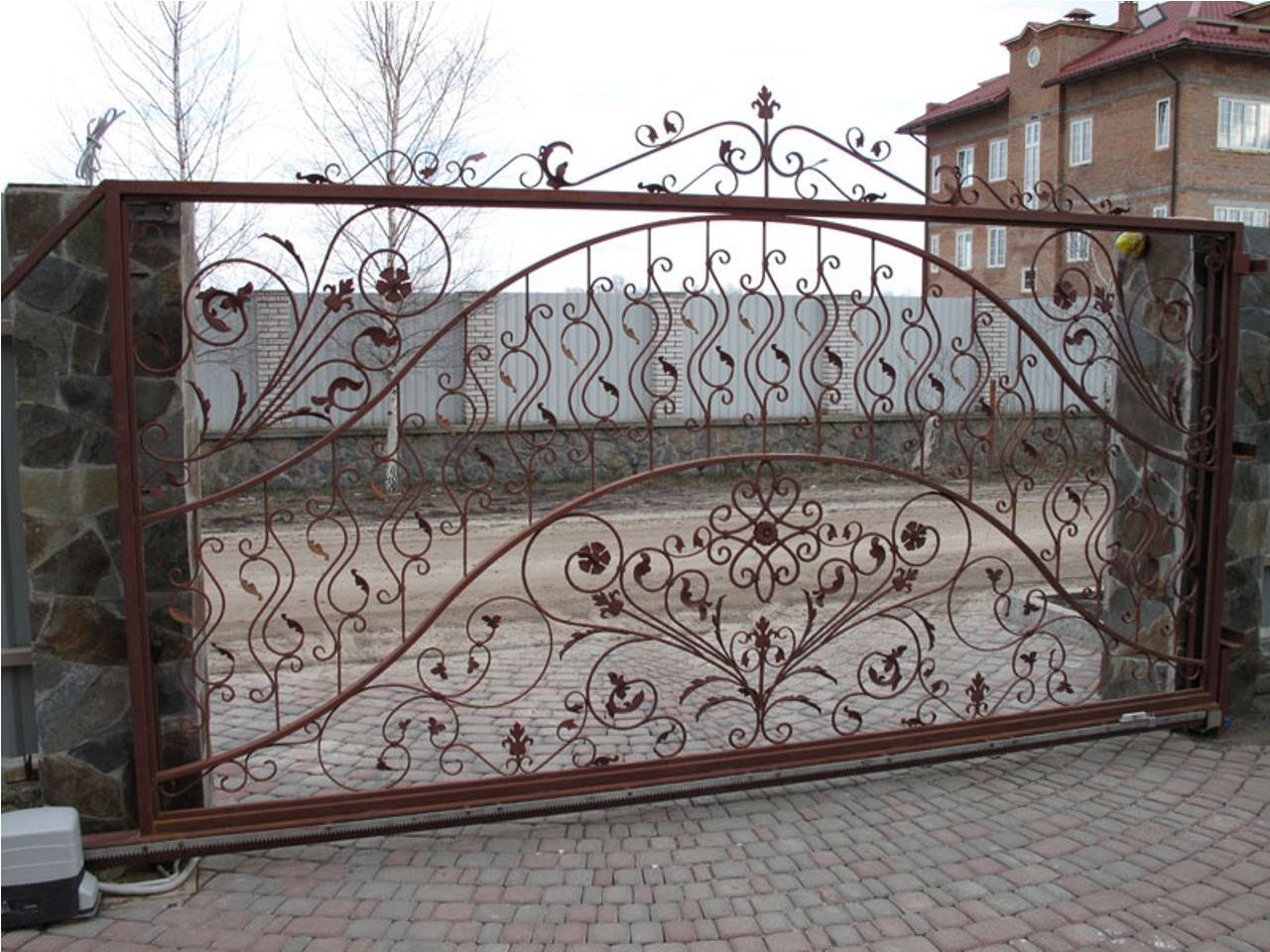

  • Кованные – изготовленные в кузнице вручную, часто с художественными элементами, более дорогие по сравнению со сварными.

По предназначению:

  • Въездные – устанавливают на ограждениях и заборах.
  • Гаражные – устанавливают на гаражах.

По типу теплоизоляции:

  • С утеплителями, теплоизоляцией – чаще всего пенопластом и минеральной ватой  утепляют гаражные сварные ворота.
  • Без теплоизоляции – ажурные кованые ворота утеплять просто ни к чему.

По способу открывания:

  • Распашные – угол открывания у них составляет  от 90 до 120 градусов.
  • Откатные – просто автоматически отодвигаются по разные стороны забора.

Также ворота могут быть секционные, рулонные и других видов. Вид ворот непосредственно влияет на их размеры.

Ширина гаражных ворот

Перед тем как рассчитывать ширину ворот для проезда автомобиля, нужно учесть три основных момента:

  1. Выбор производится с учетом норм ГОСТа.
  2. Конкретный производитель и его таблица размеров.
  3. Вид гаражных ворот. Для любого типа системы створок производится свой расчет. Например, габариты автоматических гаражных ворот будут больше других разновидностей конструкции из-за массивности крепежей и дополнительного оборудования.

Оптимальные размеры створок

Стандартная ширина ворот для легкового автомобиля:

  • максимальная – без ограничений;
  • наименьшая – 2,4 м;
  • средняя – 2,7 м.

Ширина изменяется с учетом вида авто:

  1. Микроавтобус и грузовой транспорт – 3,9 м.
  2. Легковой транспорт – не менее 2,7 м.
  3. Мотоцикл – 1.5 м.

Чертеж стандартной конструкции на 1 автомобиль в частном доме

Во время расчета необходимо учесть, что пространство для въезда будет меньше проема гаражного полотна.

Размеры ворот для одного авто

Чтобы рассчитать габариты ворот для 1 автомобиля, нужно соблюдать следующие правила:

  1. Как глубоко открывается полотно вовнутрь и максимальное боковое расстояние гаража.
  2. Высота высчитывается так: высота автомобиля плюс запас. С учетом ГОСТа она находится в диапазоне 2.2–5 м.
  3. К ширине транспортного средства добавляется 35–50 см с обеих сторон. К примеру, если машина по ширине 190 см, то въездная калитка делается 240 см.

Ширина и длина гаража для легкового автомобиля

Оптимальный размер полотна на один автомобиль составляет 3х3 или 2х3 м. Причем учитываются следующие факторы:

  1. Особенности эксплуатации гаражного помещения на даче или в доме. Используется ли оно только для хранения автомобиля, либо здесь будут находиться другие вещи.
  2. Планировка территории. Требуется проанализировать пути подъезда, особенности расположения забора, угол разворота транспортного средства, возможность въезда во двор грузовика, пожарной машины или службы МЧС.
  3. Габариты авто. Если в дальнейшем планируется покупка другой машины, стоит сделать запас на стадии сооружения гаражного помещения.

Высота и ширина откатной конструкции

Размеры ворот для двух машин

С воротами для гаража на два автомобиля ситуация осложняется. Это обусловлено тем, что можно поставить как одну створку на 2 машины, так и отдельно для каждой. Во втором случае используется типовой чертеж обычных гаражных ворот.

Размеры конструкции на 2 машины

Если первый вариант, то используется ГОСТ, с учетом которого длина должна составлять 600 см. Но часто он делается меньше. Владельцы домов ссылаются на то, что сразу две машины все равно не въезжают.

Ширина проема должна позволять беспрепятственный въезд обоих автомобилей. Намного легче это выполнить с двумя отдельными створками. У этого варианта и иные преимущества:

  • при отсутствии электроэнергии легче закрываются вручную;
  • каждая машина получает свое место;
  • экономия средств;
  • нет необходимости в неудобных маневрах во время заезда;
  • ниже теплопотери зимой, не нужно капитально утеплять помещение.

Чертеж распашной модели

Выбор этого варианта избавит от необходимости сложного расчета ширины ворот. Выполнить это для двух машин (даже различных размеров) намного легче, чем выбирать варианты для общего заезда. Для этого можно воспользоваться специальным онлайн-калькулятором.

Размеры под внедорожник

Ширина проема для внедорожника рассчитывается по принципу, как и для легкового авто. Но для джипа существует одна особенность – высота проема. Джип намного выше, потому необходимо внимательно выбирать тип воротной конструкции и высоту. Также ширина этой модели авто больше из-за массивных зеркал бокового вида. Удачной является ширина проема 3,1–3,6 м.

Высота и ширина полотна под джип

Ограничения на установку откатных ворот


Складывающаяся створка откатных ворот Особых ограничений в отношении размеров и места установки раздвижных ворот не существует. Единственным пунктом является их высота. Так как полотно в закрытом и открытом состоянии является частью забора, на нее распространяются и соответствующие нормы. Они относятся к высоте глухих ограждений, выходящих на улицу. По существующим нормам она не должна превышать 220 см от верхнего края до уровня земли. Все остальные правила относятся уже к особенностям дачи и участка. Здесь к расчётам предъявляются только те критерии удобства и безопасности, которые определяют хозяева надела.

В качестве ограничений могут выступать такие факторы:

  • Форма забора. Если рядом с проездом на участок есть его поворот, там допускается ставить узкую или складывающуюся створку.
  • Растения вдоль ограждения. Чтобы спилить дерево или кустарник, требуется получение разрешения. Даже если удалять ствол не придется, его корни могут повредить опоры, а крона помешать корректной работе роликовой системы.
  • Наличие воздушных или подземных коммуникаций. Существуют нормы безопасности относительно строительства рядом с ними. В случае их ремонта ворота могут быть демонтированы.

Таким образом, чтобы правильно рассчитать откатные ворота, потребуется принять во внимание множество обстоятельств. Даже частное жилье должно соответствовать действующим правилам застройки

Размеры секционных ворот

Существует немало видов секционных ворот для гаражей, которые разнятся своей спецификой изготовления и монтажными требованиями. Но тем не менее минимальная высота таких моделей стандартна – это 1,8 метра.

И тут необходимо понимать, что высокорослому человеку проходить через такой проем будет не совсем комфортно. Поэтому лучше отдать предпочтение более высоким моделям, к примеру, с высотой конструкции в 2 метра.

Секционные механизмы работают по следующему принципу: роллетное гибкое полотно заезжает за счет имеющихся шарниров под потолок помещения.

И именно это диктует габариты сооружения:

  • требуется достаточное пространство под потолком для размещения подъемного механизма;
  • зазор между потолком и проемом должен оставлять не менее 13 см;
  • от стен помещения до боковых сторон проема должно оставаться не менее 10 см.

После того, как будут определены необходимые габариты воротного проема, можно приступать к выбору самой модели. Их на рынке существует немало. Мы же предлагаем рассмотреть габариты наиболее распространённых вариантов:

Кроме того, стандартные размеры секционных ворот также регламентируются технологией каждого производителя. К примеру, у DoorHan есть 2 серии изделий: Yett1 и Yett2. Модели первой серии характеризуются такими максимальными размерами: по высоте – до 270 см, по ширине – до 300 см. Величина боковины и притолоки 14 и 9 см соответственно.

Вторая серия моделей производится с более расширенными габаритами: их величина может достигать 5,5х3 метра при боковине от 10 см и притолоке – от 13 см. Также на производстве возможен заказ по индивидуальным размерам. Правда, в таком случае стоимость изделия несколько повышается.

Ограничения на установку откатных ворот

Складывающаяся створка откатных ворот

Особых ограничений в отношении размеров и места установки раздвижных ворот не существует. Единственным пунктом является их высота. Так как полотно в закрытом и открытом состоянии является частью забора, на нее распространяются и соответствующие нормы. Они относятся к высоте глухих ограждений, выходящих на улицу. По существующим нормам она не должна превышать 220 см от верхнего края до уровня земли. Все остальные правила относятся уже к особенностям дачи и участка. Здесь к расчётам предъявляются только те критерии удобства и безопасности, которые определяют хозяева надела.

В качестве ограничений могут выступать такие факторы:

  • Форма забора. Если рядом с проездом на участок есть его поворот, там допускается ставить узкую или складывающуюся створку.
  • Растения вдоль ограждения. Чтобы спилить дерево или кустарник, требуется получение разрешения. Даже если удалять ствол не придется, его корни могут повредить опоры, а крона помешать корректной работе роликовой системы.
  • Наличие воздушных или подземных коммуникаций. Существуют нормы безопасности относительно строительства рядом с ними. В случае их ремонта ворота могут быть демонтированы.

Таким образом, чтобы правильно рассчитать откатные ворота, потребуется принять во внимание множество обстоятельств. Даже частное жилье должно соответствовать действующим правилам застройки

Как рассчитать откатные ворота

Конструкция откатных ворот надежна, но их монтаж – это ответственный процесс, так как даже небольшие недочеты повлекут серьезные проблемы. Расчет всех параметров желательно доверить специалистам.

Но это совершенно необязательное требование – правильно рассчитать размер раздвижных ворот сможет самостоятельно каждый владелец загородного коттеджа или дачи.

Расчет откатных ворот производится на основе следующих технических параметров:

  • ширина;
  • масса конструкции (вес ворот шириной 5–3.6 м примерно 450–500 кг);
  • высота проезда;
  • фурнитура.

С учетом полученных данных можно легко произвести расчет своими руками как раздвижных, так и распашных воротных конструкций. Также с учетом габаритов будущих ворот можно рассчитать их приблизительную цену.

Около частного дома

Для чего можно использовать бесплатный онлайн калькулятор расчета ворот согласно их размерам. Эта программа позволяет вычислять приблизительную стоимость с учетом введенных данных.

Ширина изделия

Ширина откатных ворот – это пространство между несущими опорами, когда полотно открыто. Чтобы правильно посчитать ширину, необходимо руководствоваться следующими характеристиками:

  1. Какие машины будут въезжать на территорию дома – грузовые или только легковые машины.
  2. Под каким углом будет проезжать авто, особенно грузовые машины.

Схема с размерами

Большинство предприятий по изготовлению сдвижных воротных систем производит стандартную длину. Так, минимальный размер полотна составляет 2250 мм. Некоторые производители предлагают другие габариты, откатные конструкции от 3500 мм.

Максимальная длина откатных ворот также у всех различная. Как правило, она не более 6 метров. Это стандартные размеры конструкций.

На строительных форумах специалисты дают следующие рекомендации: ширина въезда на стоянку делается такой, чтобы во время проезда между зеркалами заднего вида автомобиля и опорными трубами находилось расстояние не менее 45 см. На практике максимальный размер ворот для загородного дома составляет 4 метра.

Схема установки откатной конструкции

Это относится лишь к размеру проема, а не к створке. Ширина створки делается примерно на 400–450 мм больше проема. Иначе во время закрытия створки образуется щель, через которую можно видеть дачный участок под определенным углом.

Высота конструкции

Большинство считает, если высота створки, которая примыкает к забору загородного дома, составляет два метра, то и ее высота должна равняться 2 метрам. Это неверно

Следует обратить внимание на стандартные размеры въездных ворот и такие факторы:

  1. Например, построена изгородь из профнастила высотой 2 м, при этом профлист не имеет зазора снизу.
  2. Изготавливая раму створки, многие берут в расчет этот же профнастил, имеющий размер, как и у заборной конструкции – 2 м.

На загородной даче

Так учитывается одинаковая высота профилированного настила, но не берется в расчет, что в случае с ограждением профнастил идет непосредственно от уровня земли и чистый размер составляет 2 м. Однако во время устройства ворот существует одна особенность: низ створки не должен касаться земли, он приподнимается примерно на 10 см.

Максимальный зазор между уровнем земли и створкой можно отрегулировать специальными рычагами, которые стандартно должны идти в комплекте. Ролики прикручиваются к регулировочной планке болтами, которыми можно регулировать высоту в пределах 7–12 см.

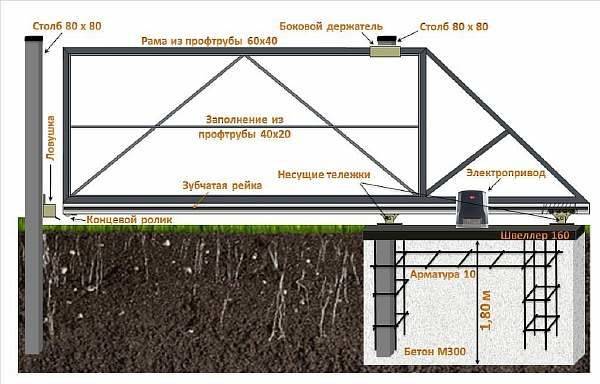

Чертеж с указанием ширины и высоты

Также, в отличие от заборной конструкции, профнастил ворот требуется встраивать в профиль сваренной рамы. При этом профиль собирается из профтрубы сечением 4.5х6 см. Так получается высота: 10 + 4.50 + 200 + 4.5 = 216 см.

В чем преимущество применения закладных уголков вместо стандартных оголовков?

Оголовки свай это стальные площадки 200х200 мм. Чтобы уложить на них швеллер нужно точно вкрутить сваю. Часто не получается вкрутить сваю по разметке, она уходит вбок и уже невозможно уложить швеллер прямо на нее. Также достаточно проблематично вкрутить сваю вплотную к столбу или к забору. Применение закладных уголков снимает эту проблему на 100%. Вы получаете широкую и очень прочную поверхность для крепления швеллера там, где Вам удобно!

Если к откатным воротам вам нужны столбы вы можете приварить их прямо на эти закладные уголки. Вам не нужно на стороне фундамента вкручивать еще одну сваю под столб! Тоже самое со столбом уловителя. Вам, конечно, потребуется вкрутить еще одну сваю. Но, если он сместится от размеченной линии — не беда. Вы имеете широкую и надежную площадку для крепления столба в нужном месте.

Ширина и проем

Откатные ворота с калиткой

Проем – это расстояние между соседними опорами, на которых крепится верхняя консоль. В случае модификации на столбах монтируются электропривод, автоматика и сигнальная лампа. Для предотвращения перемещения полотна за расчетную отметку делаются ограничители. Соединительная рейка опор может быть фиксированной или съемной. Второй вариант предполагает быструю разборку детали для ремонта, модернизации или для обеспечения проезда крупногабаритной техники.

Ширина – длина опорной балки и подвешенных к ней деталей. Конструкция состоит из роликовых блоков, рамы и обшивки, которая крепится с двух сторон или только с дороги. Это принципиально не с точки зрения правил устройства, а скорее эстетических приоритетов владельцев.

Длина конструкции рассчитывается путем умножения параметра проема на 1,5. Если учесть размеры откатных ворот в 4 метра, длина створки вместе с противовесом составит 6 метров. Дополнительные 200 см необходимы для равномерного распределения вертикальной нагрузки, установки противовеса и заполнения зазоров по краям.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

  1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
  2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
  3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

  1. Наличию опции регулировки температуры для функционирования на морозе.
  2. Поддержке изменения скорости движения створки.
  3. Наличию в комплектации резервных источников питания.

Каркас откатных ворот: материалы и изготовление. Чертеж откатных ворот.

В идеале каркас откатных ворот должен быть одновременно:

  • легким, чтобы создавать минимальную нагрузку на ролики и автоматику;
  • прочным, чтобы противостоять ветровым нагрузкам и не прогибаться под собственным весом.

Отсюда наши рекомендации, основанные на нашем опыте изготовления откатных ворот:

  • каркас легких откатных ворот (вес до 300 кг) с проемом до 4 метров — изготавливается из стальной профильной трубы 60х30х2 или 50х25х2, с внутренним усилением («раскосинами») из профильной трубы 20х20х2.
  • каркас откатных ворот среднего размера (вес 300 — 500 кг) с проемом 4 — 5 метров — изготавливается из стальной профильной трубы 60х30х2 или 60х40х2, с внутренним усилением («раскосинами») из профильной трубы 20х20х2.
  • каркас тяжелых откатных ворот (вес 500 – 800 кг) с проемом более 5 метров — изготавливается из стальной профильной трубы 80х40х2 или 60х40х2, с внутренним усилением («раскосинами») из профильной трубы 20х20х2 или 40х20х2.

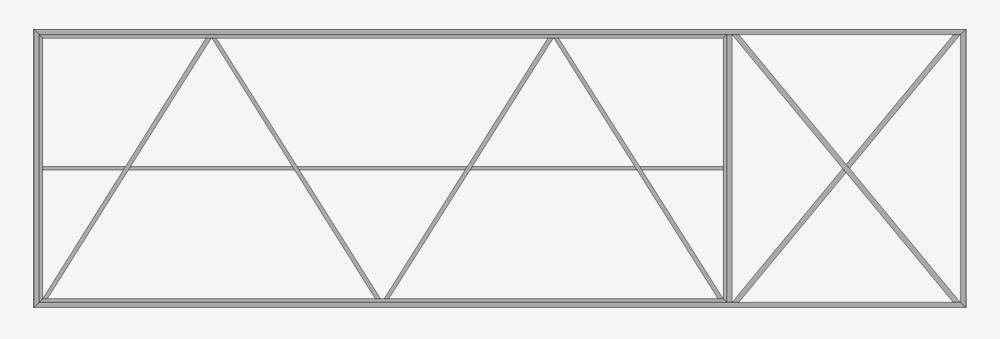

Типовой чертеж каркаса откатных ворот выглядит так:

Типовой чертеж каркаса откатных ворот

Периметр и противовес выполняются из основной, несущей стальной трубы с бОльшим сечением, а заполнение — из стальной трубы с меньшим сечением. При сваривании труб в каркас, они свариваются в «в плоскости», а не ставятся «на ребро». Например, при использовании, профиля 60х30х2 мм, труба стандартно ставится «в плоскости», а не «на ребро», т. е. сваренный готовый каркас откатных ворот имеет толщину 60 мм.

Почему труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле? Потому что вертикальные весовые нагрузки держит на себе прежде всего направляющая балка, которая будет приварена снизу к каркасу ворот, внутри которой и «ходят» ролики, являющиеся опорой всего каркаса. Сам же каркас откатных ворот должен держать ветровые (на изгиб в горизонтальной плоскости) нагрузки, т. е. иметь не только «вертикальную», но и «горизонтальную» жесткость.

Внутрь основного несущего каркаса вваривается усиление из профильной трубы 20х20х2. По сути, во внутренний периметр несущего каркаса вваривается второй каркас, из менее габаритной трубы, с приваренными к нему диагоналями («раскосинами»). Что обеспечивает:

  • жесткость конструкции, как на изгиб в «горизонтальной плоскости», так и на прогиб;
  • высокую сопротивляемость ветровым нагрузкам.
  • возможность монтировать заполнение каркаса (профлист, доски и т. п.) «заподлицо», т. е. нарезанные в размер доски просто вставляются внутрь основного, более широкого каркаса, и крепятся к внутреннему профилю 20х20х2 саморезами по металлу.

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

  • наименьшая сложность для самостоятельного изготовления;
  • нижняя опора исключает провисание;
  • створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

  • рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
  • направляющая должна выступать над уровнем дорожного покрытия.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

  • легкость в управлении;
  • отказ от нижней опоры дает независимость от погодных условий;
  • долгий срок службы.

Подвесная конструкция имеет и минусы:

  • чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
  • большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

  1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
  2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
  3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

  1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
  2. Чаще всего нужно делать усиленный фундамент.
  3. Длина створки требует соответствующих параметров участка.

Процесс заливки фундамента пошагово.

Сперва, выкапываем траншею под фундамент вплотную к забору. Глубину делаем на 15-20 см больше, чем высота фундамента. Эти сантиметры понадобятся для засыпки песочно-щебневой подушки. Ее надо хорошо пролить водой и плотно утрамбовать.

Затем делаем каркас из арматуры и привариваем его к полочкам швеллера. Каркас делаем таких размеров, чтобы по бокам и снизу оставалось по 2-3 см защитного слоя бетона. Желательно покрасить швеллер от коррозии уже на этом этапе строительства.

Опускаем каркас в траншею и выставляем строго по уровню. Швеллер должен быть строго вровень с чистовым уровнем пола и горизонтальным. К тому же он должен быть строго параллельным линии забора, вплотную к опорному столбу. Закрепляем каркас надежно от подвижек и готовимся заливать бетон.

Можно купить готовый товарный бетон, а можно сделать его самостоятельно. Главное выбрать качественные компоненты и соблюдать пропорции. Обычно, цемент-песок-щебень замешивают в пропорции 1:2,5:4 а воду добавляют один к одному с цементом. Более подробно о пропорциях правильного бетона для фундамента читайте в нашей статье в соответствующем разделе.

Бетон заливаем вровень с плоскостью швеллера и оставляем не меньше чем на неделю застывать. После заливки не забудьте накрыть бетон гидроизоляцией и первые 2-3 дня обильно поливать его водой, чтобы избежать пересыхания.

После выставления и приваривания направляющих роликов для ворот, прокрашиваем верхнюю часть швеллера 2-3 слоями краски от коррозии. Фундамент готов!

Выводы

Откатные ворота пользуются популярностью у владельцев загородных территорий. Такие изделия просты в эксплуатации и не требуют серьезных затрат на установку. Для создания надежной конструкции следует правильно оборудовать фундамент, точно сварит раму ворот и установить дополнительные элементы, предотвращающие раскачивание створки.

Большой популярностью пользуются откатные ворота на сваях. Такие опоры надежной защищают систему от морозного пучения. Установку свай проводят с помощью одного-двух человек.

Конструкцию откатных ворот выбирают в зависимости от особенностей участка и расположения на нем построек. Необходимо учитывать и характеристики грунта, находящегося в зоне установки ворот.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
