Плюсы и минусы
Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.
Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.
Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.
Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.
Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.
Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.
Чем отличается кабель от провода
Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.
Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.
Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | – | – | – |
| 185 | 510 | – | – | – | – | – |
| 240 | 605 | – | – | – | – | – |
| 300 | 695 | – | – | – | – | – |
| 400 | 830 | – | – | – | – | – |
Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Расчет допустимой силы тока по нагреву жил
Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей
Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника
Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач
В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки. Допустимые температуры нагрева токопроводящих жил кабелей
Допустимые температуры нагрева токопроводящих жил кабелей
Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),
где:
- Pн — номинальная мощность, кВт;
- Kз — коэффициент загрузки (0,85-0,9);
- Uн — номинальное напряжение оборудования;
- hд — КПД оборудования;
- cos j — коэффициент мощности оборудования (0,85-0,92).
Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача. Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.
Описание параметра «Предельная наибольшая отключающая способность, Icu (ГОСТ Р 50030.2)»
Номинальная наибольшая отключающая способность (Icn) определяет отключающую способность автоматического выключателя во время короткого замыкания (в амперах или килоамперах) при возможном доступе к устройству необученного персонала (бытовое применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50345-2010
Номинальная предельная наибольшая отключающая способность (Icu) определяет отключающую способность автоматического выключателя во время короткого замыкания (в килоамперах) при возможном доступе к устройству обученных и квалифицированных лиц (промышленное применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50030.2-2010
Согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
Номинальная наибольшая отключающая способность (Icn) — это значение предельной наибольшей отключающей способности, указанное для выключателя изготовителем.
Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой предписанные условия, соответствующие указанному циклу испытаний, не предусматривают способности выключателя проводить в течение условного времени ток, равный 0,85 тока нерасцепления.
Выключатель с указанной номинальной наибольшей отключающей способностью (Icn) имеет соответствующую ей рабочую наибольшую отключающую способность (Ics).
Соотношение между рабочей (Ics) и номинальной (Icn) наибольшими отключающими способностями (коэффициент К)
| Icn,A | К |
| до 6000 включительно | 1,00 |
| св. 6000 до 10000 включительно | 0,751) |
| св. 10000 | 0,52) |
| 1)Минимальное значение Ics = 6000 А 2)Минимальное значение Ics = 7500 А. |
Согласно ГОСТ Р 50030.2-2010 (МЭК 60947-2: 2006)
Номинальная предельная наибольшая отключающая способность (Icu) — это значение предельной наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах (действующее значение периодической составляющей в случае переменного тока).
Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой согласно предписанным условиям в соответствии с установленным циклом испытаний не предполагают способности данного выключателя длительно проводить свой номинальный ток.
Номинальная рабочая наибольшая отключающая способность (Ics) — это значение рабочей наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах, соответствующее одному из определенных процентных значений номинальной предельной наибольшей отключающей способности согласно таблице (см.ниже), округленному до ближайшего целого числа. Она может быть выражена в процентах от Icu (например, Ics = 25 % Icu). С другой стороны, когда номинальная рабочая наибольшая отключающая способность равна номинальному кратковременно выдерживаемому току, она может быть задана значением в килоамперах при условии, что она не ниже минимума по таблице (см.ниже). Если Icu превышает 200 кА для категории применения А или 100 кА для категории применения В, изготовитель может указать значение Ics, равное 50 кА.
Таблица — стандартные соотношения между Ics и Icu в процентах от Icu
| Категория применения А | Категория применения B |
| 20% | — |
| 50% | 50% |
| 75% | 75% |
| 100% | 100% |
Возможная поправка сечения жилы на сопротивление линии
Любой проводник обладает собственным сопротивлением – об этом мы говорили в самом начале статьи, когда приводили значения удельного сопротивления материалов, меди и алюминия. Оба этих металла обладают весьма достойной проводимостью, и на участках небольшой протяженности собственное сопротивление линии не оказывает сколь-нибудь значимого влияния на общие параметры цепи. Но если планируется прокладка линии большой протяженности, или, например, изготавливается удлинитель-переноска большой длины для работы на значительном удалении от дома, то собственное сопротивление желательно просчитать, и сравнить вызываемое им падение напряжения с напряжением питания. Если падение напряжения получается более 5% от номинала напряжения в цепи, правила эксплуатации электроустановок предписывают брать кабель с жилами большего сечения.
Например, изготавливается переноска для сварочного инвертора. Если сопротивление самого кабеля будет чрезмерным, провода под нагрузкой будут сильно перегреваться, а напряжения и вовсе может оказаться недостаточно для корректной работы аппарата.
Собственное сопротивление кабеля можно вычислить по формуле:
Rk = 2 × ρ × L / S
Rk — собственное сопротивление кабеля (линии), Ом;
2 — длина кабеля удваивается, так как учитывается весь путь прохождения тока, то есть «туда и обратно»;
ρ — удельное сопротивление материала жил кабеля;
L — длина кабеля, м;
S — площадь поперечного сечения жилы, мм².
Предполагается, что нам уже известно, с каким током придется иметь дело при подключении нагрузки — об этом уже не раз рассказывалось в настоящей статье.
Зная силу тока, несложно по закону Ома вычислить падение напряжения, а затем сравнить его с номиналом.
Ur = Rk × I
ΔU (%) = (Ur / Uном) × 100
Если проверочный результат получается более 5%, то следует увеличить сечение жил кабеля на один шаг.
Быстро провести такую проверку поможет еще один онлайн-калькулятор. Дополнительных пояснений он, думается, не потребует.
Калькулятор проверки падения напряжения на линии большой протяженности
Как уже говорилось, при значении до 5% можно ничего не менять. Если получается больше – увеличивается сечение жилы кабеля, также с последующей проверкой.
* * * * * * *
Итак, были рассмотрены основные вопросы, касающиеся необходимого сечения кабеля в зависимости от планируемой нагрузки на него. Читатель волен выбрать любой из предлагаемых способов расчета, какой ему больше понравится.
Завершим статью видеосюжетом на эту же тему.
Параметры автоматических выключателей
Необходим правильный подбор номинала
Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Время-токовая характеристика (ВТХ)
При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.
Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов
Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):
- «А» – максимум – троекратное превышение;
- «В» – от 3 до 5;
- «С» – в 5-10 раз больше штатного;
- «D» – 10-20 кратное превышение;
- «К» – от 8 до 14;
- «Z» – в 2-4 больше штатного.
Рисунок 3. Основные параметры активации для различных типов Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).
Отображение на графике зон работы соленоида и термоэлемента
Перечень типовых время-токовых характеристик.
Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

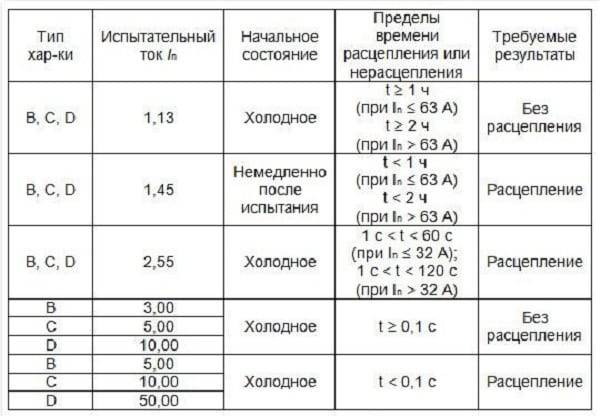

Таблица время токовых характеристик автоматических выключателей
Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.
Характеристика «B»
Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).
Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.
S201 производства компании ABB с время-токовой характеристикой B
Характеристика «C»
Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.
Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.
Трехполюсный автомат Legrand
Характеристика «D»
Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

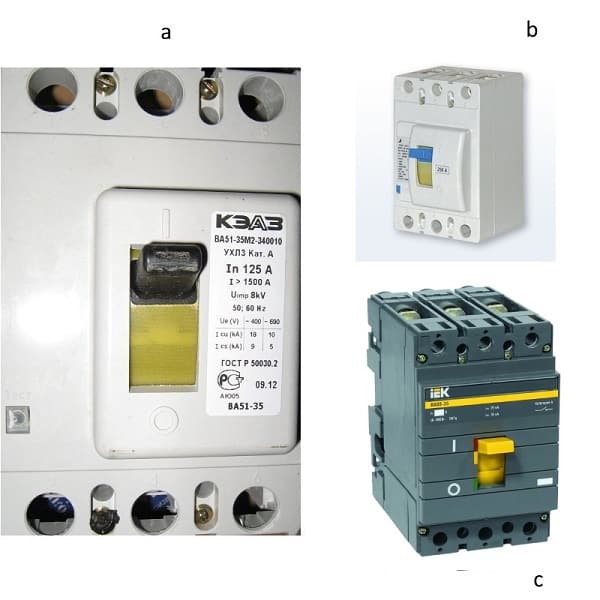

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35
Характеристика «K»
У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.
Характеристика «Z»
Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.
Этот подвид применяется для подключения электронных приборов.
Характеристика «MA»
Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).
Номиналы автоматов по току таблица
Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.
Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.
Поэтому таблица автоматов по мощности и току выглядит следующим образом:
