Правильное подключение полотенцесушителя

Монтаж нового полотенцесушителя

Как установить полотенцесушитель: стадии

Работы по установке и подключению выполняются в несколько стадий:

  • Отсечение подачи воды.
  • Снятие старого змеевика. Если он соединен резьбой со стояком — необходимо его открутить разводными ключами. В случае если сушилка приварена к стояку — просто срезаем ее вместе с трубой, применяя турбинку.
  • Монтаж шаровых кранов, перемычки.
  • Вкручивание крана Маевского в байпас для комфортного развоздушивания системы.
  • Разметка на стене карандашом мест под будущие крепления. Выставка горизонтальных отметок при помощи указателя уровня.
  • Высверливание отверстия по специальным отметкам и вбивание в них дюбеля.

Как установить самостоятельно новый полотенцесушитель

Выставив полотенцесушитель таким образом, чтобы отверстия совпадали, прикручиваем его обычной отверткой. Не забываем при этом выдержать необходимое расстояние от стены до труб. Регулируем его, в случае если есть кронштейн со шпилькой.

Для надежного соединения со штуцерами подачи, а также возврата воды применяем фитинги. Они бывают угловыми или прямыми

Важно уплотнять резьбы паклей, либо иной подмоткой. Можно применять фум для более надежного уплотнения конических резьб

Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм). Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу.
Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек.

Уплотнение резьбы

Какой материал выбрать?

В качестве исходных элементов применяются следующие металлы:

  1. Нержавеющая сталь. Полотенцесушитель из этого материала считается самым надёжным. Использовать такой агрегат можно на протяжении долгого времени, так как он устойчив к высокому давлению и появлению ржавчины. А также к плюсам такого металла относится отличный показатель теплопроводности. Минус изделий из этого материала один — завышенная стоимость.
  2. Латунь. В её состав входят различные сплавы и добавки, которые придают дополнительную пластичность. Из плюсов помимо эстетичного внешнего вида — срок службы такого изделия. Он варьируется от 5 — 10 лет и более. Из минусов — стоимость полотенцесушителей из латуни иногда выше, чем из нержавейки.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Независимо от того, куда вы собрались подключить полотенцесушитель — в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Демонтаж старой установки

Когда подготовительные работы будут завершены, имеет смысл приступать к демонтажу прежнего полотенцесушителя. Это делается в несколько шагов.

  • Сначала необходимо наметить места будущих срезов. Они должны быть произведены исключительно вертикально, поэтому метки рекомендуется расставлять, используя уровень.
  • Посредством болгарки понадобится срезать трубы. Делать это необходимо на подходе к сушилке. Следует не забывать о том, что срез должен получиться максимально ровным и правильным.
  • Потребуется тщательно спилить крепежные элементы, а потом вынести спиленный прибор из помещения, чтобы он не мешал.
  • Нужно будет заточить фрески. Следует сделать угол в 45°, чтобы получилось обеспечить по максимуму комфортный заход перки.
  • После этого трубу потребуется промазать машинным маслом. Далее леркой надо будет сделать резьбу.

На этом этапе демонтажные работы будут успешно завершены. Если запланирован демонтаж водяного полотенцесушителя серийного советского образца, то нужно будет отталкиваться от способа, в соответствии с которым он присоединяется к магистрали. Сушилка может крепиться посредством муфты или сварки.

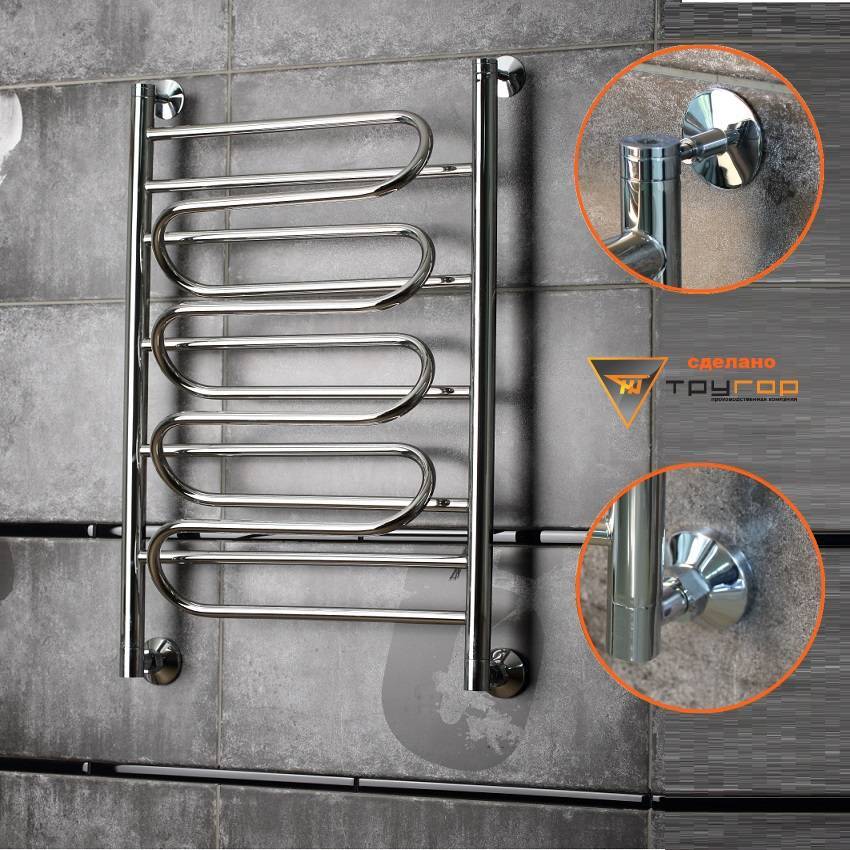

Водяной полотенцесушитель: боковое подключение

Этот вариант конструкции позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, для него не требуется подготовка дополнительного водоотвода. Однако полотенцесушители водяные с боковым подключением имеют один небольшой недостаток – это наличие сварных элементов. Но при надлежащем качестве сантехнического оборудования данная модель прослужит долго.

При подключении данного устройства необходимо учитывать следующие параметры:

  • Соответствие диаметров трубопровода.
  • Межосевой интервал – расстояние между выходным и входным отверстиями.

Допускается выполнять боковое подключение полотенцесушителя «лесенка» с использованием водопроводных муфт. При этом запрещено выполнять переход от трубопроводов с большим диаметром к трубам с меньшим сечением, так как это может привести к повышению давления в приборе, что спровоцирует протечки или вовсе разрыв сварных соединений.

Кроме того, полотенцесушители водяные с боковым подключением устанавливаются в таких ситуациях, когда планируется закрытие водопроводных труб посредством кафельной плитки. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, места соединения должны выдерживать резкие перепады и сильный напор подачи воды

Возможные варианты подключения полотенцесушителя к отоплению

Конечно же, и введение бывает разных типов. В статье же рассмотрено каждое из них отдельно.

Нижнее подключение

Считается, что обладает менее эффективными действиями. Но всё же стандартный и универсальный вариант, которые будет долговечно эксплуатироваться в любом направлении подачи в стояке. Принцип работы очень прост — горячая вода заходит с одной стороны, а выходит из другой. Чтобы работоспособность не занижала оптимальные показатели, следует:

  1. Установить краны Маевского так, чтобы они были на верхних выводах. Это нужно для спускания воздуха, который обычно скапливается в верхней части.
  2. Соблюдать направление подводящих труб (пропорции примерно 4 мм на один метр).
  3. Байпас приобретать зауженный и прямой. И следить, чтобы его ничто не перекрывало, иначе он будет замедлять циркуляцию и ухудшать напор воды.
  4. Помещение, в котором находится устройство, лучше держать в изоляции.

Нижнее подключение с верхней подачей воды

Несмотря на то что подача происходит сверху, отвод стояка всё равно должен быть расположен ниже верхней границы полотенцесушителя. Потому что в других случаях он вовсе не будет включаться. Однако, если помнить об условии, что подключение должно находиться выше отвода, агрегат надо будет, так сказать, задирать к потолку.

Подготовительный этап

Замена полотенцесушителя предполагает, помимо приобретения инструментов и материалов, провести ряд небольших подготовительных работ (перед непосредственным демонтажем уже отработавшей свой ресурс установки, дабы затем надежно и легко произвести монтаж новой конструкции):

  1. Оформить или пробить все необходимые под новую установку канавки (штробы), т.к. этот процесс обычно занимает не малое количество времени, а выполненный заблаговременно − значительно ускорит впоследствии основные монтажные работы.

    Разметка штроб

  2. Раздробить или расширить участок стенки (либо бетонной плиты) около пристенных труб, входящих в нее. Это нужно чаще всего для того, чтобы затем беспрепятственно вварить или нарезать резьбу для соединения металла с пластиком посредством переходных соединительных фитингов.

    Установка полотенцесушителя в штробу

  3. Сделать герметизацию в местах соединений шаровых кранов с полотенцесушителем, а также переходных муфт (с пластика на металл) с удлинителями.
  4. Тщательно и очень внимательно упаковать металлические резьбовые соединения, чтобы впоследствии не пришлось производить их перепаковку, которая потребует повторного слива воды из магистрали.

Самостоятельный перенос конструкции, предназначенной для сушки полотенец, на отдаленное расстояние запрещен, потому что это влечет за собой снижение напора жидкости в отопительной системе дома, а полотенцесушитель будет хуже работать, т.е. обогревать помещение. Получить же разрешение в письменном виде можно в ЖЭКе после утвержденной вашей сметы.

Перед началом всех основных работ по демонтажу и монтажу конструкции нужно обязательно слить воду в стояке посредством уведомительного письменного запроса-заявления об отключении системы подачи горячей воды в ЖЭК, который, в свою очередь, должен будет направить к вам на выполнение всех законных действий своего специалиста. Как правило, процедура замены полотенцесушителя платная и осуществляется только после завершения отопительного сезона.

Как правильно установить полотенцесушитель в ванной: типы подключений водяных конструкций

Вполне логично, что для того, чтобы разобраться, как установить полотенцесушитель в ванной самостоятельно, нужно сперва понять, какими же они могут быть, а современный рынок действительно предлагает множество моделей подобных конструкций от различных производителей, от широко известных на весь мир, до кустарных, склепанных соседом на колене в подвале ближайшей развалюхи, брать которые, все же не стоит.

Также абсолютно понятно, что в наличии должно иметься две трубы: по одной вода будет поступать внутрь сушки, а по другой утекать в глубины бесконечной канализационной системы. Может существовать всего четыре основные схемы подключения приспособления:

  1. Нижняя система запитывания, когда подвод воды осуществляется снизу. При таком варианте, горячая вода поднимается вверх под давлением в водопроводе и отводится уже из верхней части.
  2. Диагональная установка полотенцесушителя, схема которой предполагает наличие четырех входов-выходов приспособления.
  3. Также может быть боковая система подключения, которая также подразумевает четырехточечный полотенцесушитель.
  4. Простая схема подключения сушилки для полотенец, который имеет всего один вход и выход для горячей воды.

Понятно, что именно от типа подачи горячей воды в полотенцесушитель и будут напрямую зависеть особенности его подключения, крепления, а также, вовсе не в немалой мере, также и эффективность работы. К примеру, стоит проверить, к подаче горячей воды или же отоплению подразумевается подключение. Все дело в том, что в неотопительный сезон, к примеру, в прохладные дни осени или же весны, ваша сушка не будет работать, и это нужно учесть. Замена полотенцесушителя в ванной комнате своими руками также не составит труда, если вы уже точно знаете все про его установку и подключении.

Грамотная подготовка залог успеха

Замена полотенцесушителя своими руками выполняется при предварительной подготовке необходимых инструментов и материалов для этой работы.

Перед покупкой конкретного змеевика следует тщательно изучить инструкцию, как правильно установить полотенцесушитель, чтобы определиться с точной схемой подключения, а также сделать расчет мощности по площади помещения, для которой предназначен прибор.

Заблаговременно нужно изучить все необходимые для работы инструменты и материалы, это:

  • оптимальный размер и формы, которые будут комфортными и удобными для применения, а также прост в подключении к стояку горячей воды;
  • кронштейны для его надежного крепления;
  • пластиковые трубы нужного диаметра;
  • нож, предназначенный для быстрой и аккуратной резки труб ПВХ;
  • отвертка, молоток, уровень, турбинка и гаечные ключи;
  • уплотнитель для соединений;
  • крепление;
  • шаровые краны и разводные ключи;
  • накидные гайки;
  • колени ПВХ;
  • паяльник, с помощью которого соединяются пластиковые трубы;
  • муфты.

Чем дальше переносится полотенцесушитель от общего потока горячего водоснабжения, тем хуже он работает и уменьшает напор воды во всём доме.

Виды полотенцесушителя лесенка: водяной и электрический

Выделяют основные типы:

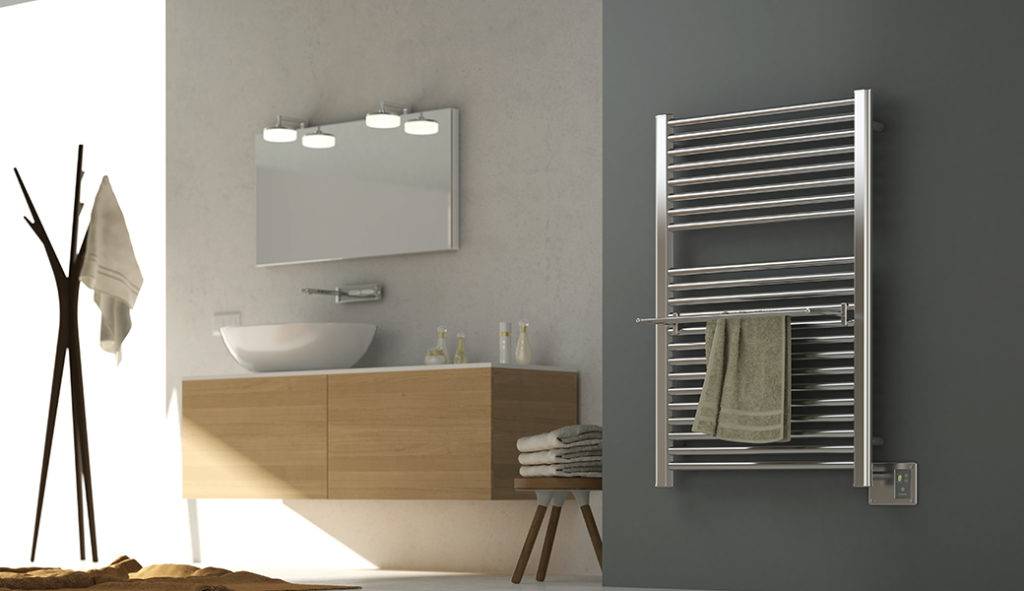

Электрический. Функционирует благодаря электроэнергии. Прибор работает в полной автономии от ГВС и системы отопления. Место под установку выбирается практически любое. Требуется выдерживать расстояние не менее 60 см от полотенцесушителя до кранов, исключив вероятность попадания воды на устанавливаемую конструкцию.

Фото 1. Электрический полотенцесушитель лесенка Арго Орион Д 50-50 см из нержавеющей стали с 5 дуговыми перекладинами.

Водяной. Такой полотенцесушитель напрямую зависит от подачи ГВС. Прибор подключают к этой системе, применяя накидные гайки. Стыки тщательно обрабатываются для обеспечения их непроницаемости.

Важно! На летний период производится отключение централизованного отопления, следовательно, устройство такого типа работать также не будет

Как подключить полотенцесушитель «Лесенка» (схемы)

В данном разделе мы рассмотрим 3 гарантированно рабочих схемы подключения ПС «Лесенка».

Схема 1

Диагональное и боковое подключение. Данные методы являются самыми действенными для большинства полотенцесушителей. Эта схема подразумевает подачу горячей воды в верхнюю часть и выпуском его снизу, при остывании. На картинке чуть ниже (на рис. 1 и 2) представлены данные способы подключения с несмещенным и незауженным байпасом. Эти схемы не имеют преимуществ друг перед другом.

Чтобы схема правильно работала требуется следующее:

  • Верхний отвод стояка должен подключаться выше ПС, а нижний – ниже.
  • Нужно соблюдать уклон (показано на картинке) и перепады 3-30 мм на 1 метр трубы.
  • Если к стояку расстояние меньше пары метров и применяется ППР 32 мм, то необходимо соблюдать горизонтальную укладку.
  • Не должно быть «провалов» или «горбов», иначе в них будет скапливаться воздух. Рано или поздно это послужит причиной остановки циркуляции.

Схема 2

Нижнее подключение. Не такое эффективное, как схема 1. Подключение полотенцесушителя Лесенка с нижним подключением имеет свои преимущества и недостатки. На картинке ниже представлены данные схемы.

Для правильной работоспособности вышеупомянутой схемы, нужно:

  • чтобы нижний отвод устанавливался ниже ПС;
  • уклон (см. выше схема 1);
  • верхний отвод с зауженным байпасом должен быть ниже точки подсоединения последнего.

Схема 3

Диагональное / боковое подключение ПС со смещенным / зауженным байпасом. Многие сантехники полагают, что между отводами должно быть заужение, аргументируя тем, что тогда будет все работать как нужно. Однако, в случае нижней подачи воды и слабой циркуляции, такие врезки снижают эффективность ПС или вообще его работа станет невозможна. При таком подсоединении нужно стремиться, чтобы диаметр байпаса и стояка был одинаковым. Ниже вы можете наблюдать правильное подключение полотенцесушителя «Лесенка» с учетом вышеупомянутых особенностей.

Для правильной работоспособности применимы советы из схемы 1

Схемы подключения в квартире

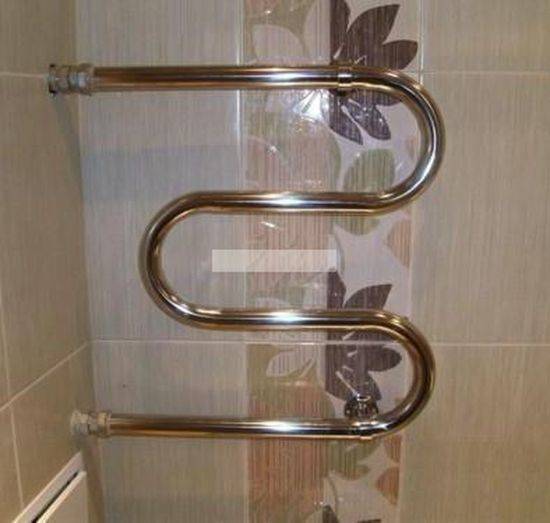

Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.

Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.

Существующие варианты

Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).

В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:

  • Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.

  • Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.
  • Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
  • Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
  • По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.

Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.

Как правильно выбрать способ?

Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.

Необходимо учесть размер прибора, ширину и количество перекладин

Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды

Большинство специалистов считают оптимальным вариантом боковой монтаж.

Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.

Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.

Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.

Кроме точек подключения, необходим правильно действующий байпас. Это прямой участок стояка, расположенный между отводами на ПС. На нем не должно быть никаких вентилей, а внутренний диаметр нельзя уменьшать относительно остальной части трубопровода.

Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.

Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.

Каких схем нужно избегать?

Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.

Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.

В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.

Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.


Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Важна ли форма

От данной характеристики будет зависеть вид подключения устройства, поэтому принято считать о более или менее важном аспекте

Как правильно подключить полотенцесушитель «лесенка»

Разработайте план, материалы, которые вам пригодятся. Прочитайте инструкцию, в которой написан индивидуальный подход. Несмотря на это, есть общая этапность.

  • Воспроизведение демонтажа настоящей сушилки.
  • Соединение труб и оборудования.
  • Установление кранов.
  • Монтаж перемычки.

По окончании работы следует убрать весь накопившийся мусор и проверить способности обновлённого прибора.

Схема подключения полотенцесушителя сложной формы

В такой ситуации придётся учитывать некоторые особенности. Рабочее давление составляет 8 атм, однако, может испытывать и до 16 атм. Для улучшенного обогрева стоит кран Маевского, тогда воздух будет выходить из системы. Монтаж происходит благодаря специальным втулкам. Они крепятся на стене. При насаживании ножек на втулки используются винты, чтобы наверняка зафиксировать прибор.

Схема подключения полотенцесушителя

Всем, привет!

Помогите пожалуйста, определиться с вариантом установки водяного полотенцесушителя.

Делаю ремонт в панельной 12-ти эт., в Москве. Сейчас установлен обычный П-образный ПС оцинкованный 1 1/4′. ПС запитан от стояка горячей воды 1 1/2′. Отводы к ПС и байпас (без смещения) 1 1/4′. Т.е. байпас и отводы одного диаметра, но на ¼’ менее самого стояка. Стояк, байпас и отводы ПОЛИПРОПИЛЕН (был капремонт дома). Межосевое расстояние ПС сейчас 320мм. См. схему.

Хочу поменять ПС на нержавейку Terminus лесенка с боковым подключением. Высота 830мм, ширина 500мм, меж.ос. 600мм. Какой вариант подключения выбрать? Меня интересует вопрос, как лучше и эффективнее для работы ПС перейти на меж.ос 600мм с нынешних 320мм. У меня есть два вариант, это: Вариант 1. Более бюджетный. Верхний отвод (к ПС) от стояка поднять вверх до нужной высоты. Т.е. врезка верхнего отвода в стояк так и будет находиться (как сделано сейчас) на расстоянии 320 от нижнего отвода (к ПС), а затем поднимется вверх до 600 от нижнего и пойдет горизонтально к ПС. См. схему.

Вариант 2. Сделать врезку верхнего отвода в стояк непосредственно на расстоянии 600 от нижнего. Этот вариант конечно дороже и работы больше. Необходима переделка части стояка.

Вопросы:

  1. Будет ли горячим ПС при первом варианте подключения? Или все же делать по 2-му варианту.
  2. Боковое подключение. Меж.осевое 600, а сама лесенка 830, т.е. 11,5см, ниже нижнего подвода и 11,5см. выше верхнего подвода. Будет ли в этих местах прогреваться ПС?
  3. Если данный ПС () не оборудован краном маевского в одной из верхних вертикалей, то получается верхняя часть 11,5см. ПС будут постоянно завоздушены? А если даже и оборудован в одной из вертикалей кран маевского, то получается другая вертикаль на 11,5 см. все равно будет завоздушена???
  4. Еще помимо шаровых с американками, хочу поставить клиновую задвижку на входе одной из труб, чтобы можно было очень плавно регулировать поток и если нужно слегка снижать температуру в ванной комнате. Остановился на задвижке, так как в открытом состоянии она открывает полный проход своего диаметра и ПС будет работать на полную. Как считаете эта идея рабочая? Получиться задумка?
  5. Еще я пока не знаю откуда идет подача с верху или с низу. Подскажите какие варианты тех схем что я описал, как изменятся в зависимости от направления подачи.

Спасибо огромное всем тем, кто дочитал до конца , а тем более тем, кто откликнулся.

H]

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

  • обязательная установка байпаса;
  • отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
  • сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
  • байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
