Виды и назначение арматуры для систем отопления: запорной и регулирующей

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Производители балансировочных вентилей

На строительном рынке широко представлены модели зарубежных и отечественных производителей, некоторые компания является ведущими поставщиками энергосберегающего оборудования.

Danfoss – датская компания, основанная в городе Норборг в 1933 году, является одним из ведущих мировых производителей и поставщиков энергосберегающих систем. Концерн производит холодильную технику, силовую электронику, теплонасосы, тепловую и промышленную автоматику, кабельные системы обогрева (теплые полы). Линейка продукции представлена запорными, автоматическими и ручными вентилями баланса серии ASV и MSV, комбинированными моделями АВ-QM, AB-PM.

Broen – датская компания, основанная в 1948 году шведским инженером Поль Броеном, на российском рынке появилась в 1996 году. В Коломенском районе с 2010 года работает завод компании. Концерн занимается производством широкого ряда трубопроводной арматуры, к которой относятся: шаровые, вентильные запорные краны, затворы обратные и балансировочные (Broen Ballorex), предохранительные клапаны, чугунные фильтры. Линейка арматуры для балансировки представлена сериями Broen: Venturi Fodrv, DRV, Dynamic, Venturi DRV.

Рис. 13 Арматура для балансировки от Danfoss и Broen

Giacomini – итальянский поставщик трубопроводной арматуры. Концерн основан в 1951 году, имеет товарооборот 170 млн. евро в год , 3 завода в Италии и 18 филиалов во всем мире, на которых работают около 1000 сотрудников. Концерн производит регулирующую и запорную арматуру для радиаторов, термостаты, коллекторы для отопления и водоснабжения, трубы и фитинги для аппаратуры учета энергии, солнечные панели. Вентили баланса представлены модификациями R206 A, R206 B.

АДЛ – российский производитель инженерного оборудования для жилищно-коммунального сектора и различных отраслей промышленности. Компания основана в 1994 году, а с 2002 года у нее появился первый завод в поселке Радужный Коломенского района Московской области.

Компания производит широкий ряд сантехнического оборудования: регулирующие обратные клапаны, насосные установки, задвижки, вентили и шаровые краны, циркуляционные и пароконденсаторные насосы, тепловые пункты, сепараторы. Линейка балансировочных клапанных устройств названа Гранбаланс и состоит из моделей серии DN.

Рис.14 Автоматический балансировочный клапан Giacomini и АДЛ

Балансировочный клапан для системы отопления является важнейшим устройствами для поддержания постоянной температуры в стояках или радиаторах отопления. Их применение в быту не совсем оправдано. Стоимость одного прибора от известного производителя достигает 100 у.е., отечественные устройства также не отличается дешевизной. Устройства рациональнее использовать для поддержки температуры в стояках многоквартирных домов с большим числом радиаторов.

Любую отопительную систему необходимо настраивать должным образом. Главная цель такой настройки – обеспечить одинаковые показатели на всех участках сети. Например, если это отопительная система многоэтажного дома, то тепло должно быть как на самом верхнем, так и на нижнем этажах. Данные показатели должны быть не только равнозначными, но и приближенными к нормативным. Одним из наиболее эффективных способов настройки является использование балансировочного клапана, установка которого в идеале должна быть продумана еще на стадии создания проекта отопительной системы.

Монтаж арматуры своими руками

Любой вид запорной арматуры для водоснабжения может быть установлен тремя способами:

• методом сварки;
• на фланцы;
• при помощи резьбы.

Монтаж арматуры методом сварки

Приварные элементы арматуры в частных водопроводных системах в настоящее время используются крайне редко, так как для установки такого устройства необходимо сварочный аппарат и навыки работы с ним.

Устройство, устанавливаемое при помощи сварочного аппарата

Однако метод сварки до сих пор применяется при монтаже промышленных трубопроводов. Как установить арматуру методом сварки:

1. в месте установки крана, вентиля или задвижки вырезается участок труб;
2. края зачищаются и шлифуются;
3. арматура устанавливается на подготовленный участок и фиксируется сварочным аппаратом;
4. сварочные швы защищаются и покрываются слоем краски или грунтовки.

Арматура, зафиксированная при помощи сварочного аппарата

Сварочный шов нельзя разъединить для ремонта арматуры, то есть в случае поломки придется вырезать установленное ранее устройство. Однако сварочный шов является наиболее прочным и герметичным.

Монтаж при помощи резьбового соединения

Резьбовое соединение является разъемным, то есть при поломке арматуры ее можно будет заменить в кратчайшие сроки без каких-либо проблем.

Для обустройства резьбового соединения потребуются:

• болгарка для обрезки труб;
• инструменты для нарезания резьбы;
• гаечный ключ.

Резьбовая запорная арматура системы водоснабжения устанавливается по следующей схеме:

1. вырезается участок трубопровода. Концы труб обрабатываются;
2. нарезается резьба;

Нарезка резьбы для установки запорной арматуры

1. резьба на арматуре герметизируется при помощи любого материала, например, ФУМ-ленты или льняной нити;

Уплотнение резьбы на арматуре для повышения герметичности соединения

1. устройство фиксируется;
2. проверяется герметичность полученных соединений.

Как правильно нарезать резьбу и установить запорную арматуру можно посмотреть на видео.

Установка арматуры на фланцы

Фланцевое соединение также является разъемным, однако преимущественно используется на промышленных водопроводных системах.

Обустроить фланцевое соединение самостоятельно на бытовом водопроводе достаточно сложно, так как необходимо изначально приварить особые кольца, на которые будет фиксироваться арматура. Если такие кольца были установлены ранее, то установить фланцевую арматуру можно по следующей схеме:

1. между кольцом на трубе и фланцем, расположенным на устанавливаемом устройстве располагается уплотнительная прокладка, повышающая уровень герметичности соединения;
2. устройство фиксируется при помощи крепежных болтов, которые прилагаются к арматуре при покупке.

Монтаж арматуры при помощи фланцевого соединения

Зная функциональные особенности отдельных видов запорной арматуры и правила ее монтажа, подобрать наиболее подходящее устройство и установить его на водопроводную систему можно своими руками.

Арматура для радиаторов отопления

На рынке представлен большой ассортимент подобных элементов. На радиаторы отопления устанавливаются:

• радиаторные краны;
• термоголовки;
• краны Маевского.

Радиаторный кран — арматура для плавной и равномерной подачи теплоносителя в радиатор системы отопления. Он защищает от внезапных перепадов давления. Существуют угловые и прямые радиаторные краны. Подбираются с учётом конструктивных особенностей установки.

Простой радиаторный вентиль

За счёт плавной регулировки можно установить необходимый уровень подачи теплоносителя с учётом требуемого температурного режима в помещении. Двойная изоляция обеспечивает защиту и делает процесс регулировки более точным.

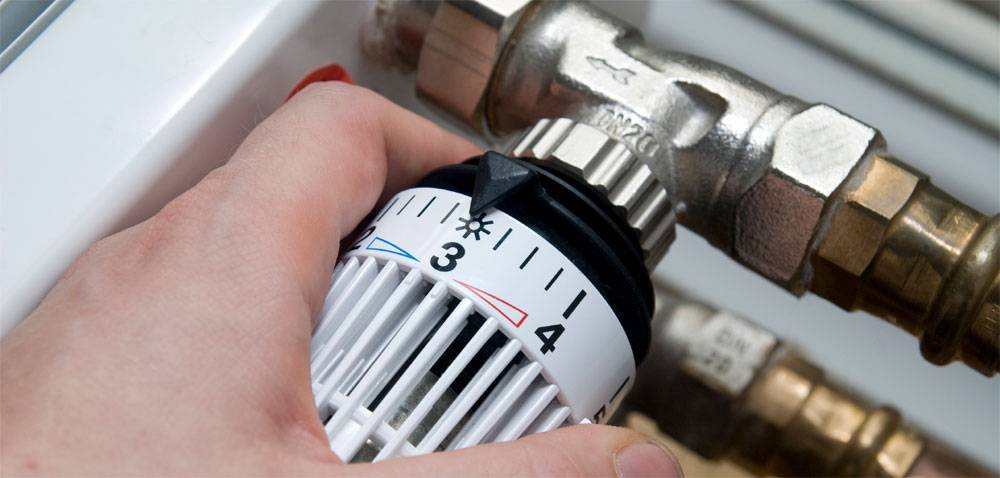

Термоголовка

Состоит из:

• корпуса;
• сильфона;
• штока;
• толкателя;
• возвратной пружины.

Регулирующая головка для радиатора

Принцип работы заключается в воздействии комнатного воздуха на сильфон, расположенный в закрытом пространстве. Наполнитель расширяется, сильфон становится больше и через шток с толкателем он воздействует на штифт термостатического клапана. Внутри последнего, шток с золотником опускается вниз, снижая пропускную способность. Так происходит ограничение подачи теплоносителя.

Кран Маевского

Данная радиаторная арматура редназначена для выпуска воздуха из радиатора. Другими словами, помогает снизить давление в системе отопления. Выпускается в нескольких вариациях. Существуют также автоматические. Применимы в:

• многоквартирных домах;
• многоэтажках;
• административных зданиях;
• системах жилых кварталов;
• производственных помещениях;
• офисных зданиях.

Состоит из металлического корпуса с маленьким отверстием, пластиковой внутренней обоймы. Внутри неё имеется резьба и зажимной болт. В обойме выполнено отверстие для выпуска теплоносителя. Обойма способна вращаться на 360 град.

Краткий обзор запорно-регулирующего оборудования для отопления

Закрывающей, регулирующей арматурой называются части системы отопления, не относящиеся к основному обогревательному оборудованию. Детали, которые не являются котлом, насосом, расширителем, трубами, радиатором.

Целевое назначение арматуры

Перекрывающие детали применяют для принудительного уменьшения объема проходящего теплоносителя, полной остановки циркуляции в определенном участке.

Оборудование формирует безопасную обстановку для работы системы обогрева. Элементы регулируют уровень внутритрубного давления, контролируют температуру воды, добавляя холодную.

Популярный материал для отопительной арматуры — ковкий чугун, часто используется латунь, реже медь. Из-за высокой предрасположенности металла к коррозии, практически не применяют.

Запорная арматура

Закрывающие элементы располагают на входе в магистраль.

Нужно, чтобы диаметры патрубков, арматуры совпадали на входе, выводе, поставленная задвижка не должна создавать помехи теплоносителю.

Запорные устройства

Нужна возможность регулировки, от которой зависит точность изменения силы напора воды. Шаровые модели выполняют процедуру быстро, клиновые — более плавно.

Необходима возможность поставить автоматический регулятор, открывающий арматуру.

Регулирующая арматура

Регулирующие приборы контролируют работу отопительной конструкции целиком, на отдельных участках.

К группе арматуры относятся обратный клапан, кран Маевского, смесительные узлы.

Клапан Маевского стравливает воздух из труб отопления, помогает эффективно устранить газовые пробки.

Обратный прибор

Обратный клапан должен создавать препятствие для обратного направления движения воды, увеличивать степень безопасности приборов, повышать КПД.

Смесительный узел

Смесительные конструкции с двумя, тремя ходами нужны, чтобы смешивать горячую воду с холодной. Часто узлы встречаются в конструкциях теплого пола.

Запорные заслонки

Устройство и работа запорной арматуры трубопровода данного типа отличается от кранов тем, что запорный элемент имеет вид диска, который вращается вокруг своей оси. Ось диска расположена перпендикулярно либо под определенным углом к направлению потока рабочей среды. Запорные заслонки нашли свое применение на трубопроводах больших диаметров при невысоких давлениях среды. Для управления заслонками могут использоваться:

• гидропривод;
• электропривод;
• ручная работа.

Материалом корпуса заслонки обычно выступает чугун, а поворотный диск выполнен из стали. Устройства монтируют на трубопровод путем врезки с применением сварки либо фланцевого соединения.

Устройство запорной арматуры газопровода должно соответствовать условиям применения и характеристиками рабочей среды, таким как:

• величина потери давления в открытом состоянии;
• особенности эксплуатации магистралей низкого давления;
• эргономичность, простота эксплуатации и ремонта;
• быстрота открытия/закрытия.

Дополнительные устройства для отопления

К ним прежде всего относятся термометры и манометры. Они необходимы для контроля состояния горячей воды. По умолчанию подобные приборы устанавливаются в котел отопления.

Но помимо этого необходим их монтаж на ответственных участках системы. Это относится к регулировочной арматуре для отопления теплого водяного пола (коллекторный узел). Манометр обязательно должен присутствовать в группе безопасности вместе с воздухоотводчиком.

В качестве примера можно ознакомиться с ассортиментом запорной арматуры от компании Valtec:

• openstroi.ru
• spetsotoplenie.ru
• strojdvor.ru

Особенности работы регулирующих клапанов

Регулирующие клапаны, как уже говорилось ранее, относятся к наиболее распространенным видам запорных устройств. Их основная функция – это изменение давления среды, которая проходит по определенной трубопроводной системе. Сфера применения данных устройств:

• водопроводные системы;
• системы газоснабжения;
• магистрали, предназначенные для перемещения нефтепродуктов и газообразных веществ.

Материал, использующийся для изготовления этой арматуры, может быть разнообразным: латунь, чугун, сталь, высоколегированные сплавы. Выбор определенного исполнения зависит от трубопроводной системы и находящейся в ней среды.

В зависимости от особенностей работы все регулирующие клапаны делятся на 2 вида:

• с ручным приводом, где управление происходит с помощью специально встроенного штурвала, который при необходимости нужно собственноручно вращать. Для труб с большими параметрами такой вариант практически не используется, поскольку приведение регулирующего устройства в работу требует значительных усилий;
• с автоматическими управлением, где работа выполняется за счет встроенного гидравлического, пневматического либо электрического привода. Для обеспечения своевременного срабатывания затвора в регулирующее устройство входят датчики, которые измеряют существующее давление в системе.

Также существует классификация клапанов-регуляторов в зависимости от их формы:

• проходные устанавливаются на прямом трубопроводе и никак не воздействуют на направление среды;
• угловые изменяют направление среды, а значит и самого трубопровода на 90˚;
• смесительные включают в свою конструкцию 3 патрубка, которые две рабочие среды в совместный поток.

Запорное оборудование

Эти устройства являются одним из главных элементов систем обогрева. Запорная арматура монтируется в тех местах магистрали, где требуется ограничить приток теплоносителя или полностью его перекрыть. Основными параметрами этих изделий являются:

1. Диаметр патрубка ввода и вывода жидкости. Позволяет подобрать требуемое изделие для установки в магистраль. Следует помнить, что в полностью открытом состоянии устройство должно обеспечивать максимальный объем жидкости и скорость ее движения.
2. Уровень регулирования. Влияет на точность увеличения или уменьшения напора воды.
3. Возможность монтажа автоматических регуляторов.

Виды кранов

С помощью этих устройств можно быстро перекрыть определенный участок магистрали. Чаще всего в системах отопления используются шаровые и штоковые краны. Конструкция устройств первого типа предполагает наличие шара со сквозным отверстием. При повороте рукоятки происходит постепенное увеличение или уменьшение размеров проходного диаметра. В большинстве случаев шаровые краны используются для полного перекрытия потока теплоносителя.

В штоковых кранах роль запорного механизма выполняет шток с прокладкой, изготовленной из керамики либо резины. С помощью этих устройств можно не только полностью остановить движение жидкости, но и обеспечить плавную регулировку объема теплоносителя.

Задвижки и вентиля

В задвижке запорный орган имеет форму клина или диска и перемещается перпендикулярно движению теплоносителя. Этот вид арматуры имеет две разновидности — усеченные и полнопроходные. В устройствах второго типа диаметр проходного отверстия соответствует размеру труб. Задвижки монтируются на трубопроводы диаметром более 50 мм. Среди преимуществ этих устройств можно отметить простую и довольно надежную конструкцию, а также минимальный показатель гидравлического сопротивления. Однако им присущи и некоторые недостатки:

• требуется много времени для открытия;
• уплотнительные элементы довольно быстро изнашиваются;
• ремонт задвижек является трудоемким процессом.

В запорной арматуре имеются и минусы, например, ремонт определенных элементов может быть сложным Вентиль позволяет не только перекрыть поток теплоносителя, но и изменять его расход. С помощью этих устройств в системе можно поддерживать требуемое давление, а также смешивать жидкости для получения воды нужной температуры.

Дополнительные устройства для отопления

К ним прежде всего относятся термометры и манометры. Они необходимы для контроля состояния горячей воды. По умолчанию подобные приборы устанавливаются в котел отопления.

Но помимо этого необходим их монтаж на ответственных участках системы. Это относится к регулировочной арматуре для отопления теплого водяного пола (коллекторный узел). Манометр обязательно должен присутствовать в группе безопасности вместе с воздухоотводчиком.

В качестве примера можно ознакомиться с ассортиментом запорной арматуры от компании Valtec:

https://youtube.com/watch?v=YJlCvWkQAwErel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.
