Технология и нюансы строительства бутового фундамента

Бутовый фундамент своими руками

Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.

Обустройство траншеи

Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.

Для начала выкапываем траншею и по необходимости выставляем опулубку

После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.

Подготовка подушки

В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.

Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.

Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.

На дно траншеи укладываем и трамбуем песчаную подушку

Укладка

Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.

Укладка камня в траншею

Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.

Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.

Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.

Заливка бутобетонного фундамента

Укладка следующих рядов

Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.

Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты

Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции

Фундамент для облицовки плиткой

Сначала берёте лист бумаги и две ручки красную и синюю и начинаете рисовать в пропорции.Высоту цоколя под облицовку считаете кратно количествам резов , отталкиваясь от размера плитки и ширины пропилов.Очерчиваете на плане край бетонной стяжки синей ручкой, толщину облицовки-красной.Производите укладку плитки по верху плиты на бумаге с нависанием не менее 2 сантиметров над боковой облицовкой с учётом размеров плитки с наименьшим количеством резов при правильном размещении надмогильного сооружения на участке.В случае отсутствия облицовки по торцу стяжки или цоколя нависание плитки над краем стяжки сохраняете.Расчитываете количество арматуры(покупаете на плюс), досок и высчитываете внутренний объём бетона.

Утверждаете план клиенту.

Работа в поле происходит в точности с утверждённым планом.Выставив опалубку(обычно 25 доска шириной 10см, скрепляют шурупами снаружи на поперечные стяжки 40- 45 шурупом) проверяйте и выравниваете диагонали, выставляете в уровень.По цоколю высотой более 15 сантиметров кладут 4 нитки 10й арматуры-снизу 2, с верху 2 расчитывая по 2 сантиметра от верха, низа и краёв опалубки, применяя вертикальную перевязку арматурой через 30-40 сантиметров.Арматуру вязать проволокой.Жёстко раскрепляют по веху и по бокам опалубкуПри отсутствии облицовки по торцу рекомендую опалубку внутри по наружной стороне стяжки отделать с помощью степлера пергамином, растянув его ровненько,без складок.Закладываем бут с учётом чтобы он не выпирал за арматуру и заливаем жидким раствором 1 к 4м или левым миксером с монолитного строительства(дешевле и быстрей, но не всегда можно использовать)Свежезалитый раствор гоняют палкой повдоль опалубки с целью уплотнения бетона, можно даже постучать резиновой киянкой по бортам опалубки.Верх заливки выравнивают другой палкой после схода лишней воды, подсыпая более густой раствор по мере проседания уровня.

Стяжки делают толщиной не более 10см с решетчатым армированием 10й арматурой с шагом в 10см в один слой, арматуру располагают ближе к верху стяжки(2см от верха).Комбинированную стяжку с цоколем связывают с верхним поясом арматуры, предварительно засыпав лишний объём песком(под стяжкой)

Монолитный бетон можно обкладывать плиткой через неделю, самодельный через 2-3 недели.В сильножаркую погоду накрыть всю конструкцию целлофаном, дабы вода быстро не испарялась-порвёт заливку запросто.Кладут плитку на плиточный клей для наружных работ, допустим «юнис-гранит», через неделю полируют торец и выставляют надмогильное сооружение, промазывают швы и наводят лоск.Торец стяжки не подлежащий облицовке можно покрасить фасадной краской.

Как сделать бутовый или бутобетонный фундамент

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 — изоляция, 2 — бутовый камень, 3 — кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных. Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Как выбрать качественный камень?

В качестве природных камней для строительства фундамента подходят песчаник, булыжник, туф, ракушечник и известняк. Те из них, что имеют неправильную форму с почти параллельными поверхностями – и есть бут.

Традиционно бутовый фундамент выкладывают из крупного камня, схожего размера и формы. Для этой цели выбирают плоскогранные камни, которые плотно укладываются друг на друга и скрепляются цементным раствором. Как распознать качество бутового камня? Если при расколе он не дробится и не пылит – значит, материал для строительства фундамента был найден хороший. Второй параметр: если сильно стукнуть по камню молотком, звук получится звонкий и чистый. И камень при этом не разобьется!

Собрать бутовый камень можно даже на полях. Но, если есть возможность его заказать – лучше не пожалеть средств. Ведь многие даже не представляют себе, насколько много нужно этого камня для строительства фундамента небольшой бани – несколько тон!

Но есть еще одна проблема строительства такого фундамента – это их очистка. Отмыть их не так просто, на это нужно время и терпение. А если не мыть, то связка с бетоном будет никакая – стоит ли говорить, чем это обернется для фундамента?

Выбор бетона

Весь промышленный бетон делится на марки. Каждая марка характеризуется своей прочностью на сжатие. Чем выше марка, тем выше способность бетона в застывшем виде выдерживать давление на сжатие. Кроме марки бетон имеет еще класс. В современном строительстве класс является основополагающим показателем. Именно по классу заказывают готовый бетон на стройплощадку.

При строительстве легких зданий из дерева или пористого бетона фундамент заливают бетоном класса В15, которому соответствует марка М200. Кирпичные дома с железобетонными перекрытиями возводят на фундаментах, выполненные из бетона класса В20, или марки М250. Для больших кирпичных коттеджей в 2 или 3 этажа, а также для небольших промышленных объектов фундамент обустраивают из бетона В22 (марка М300).

В регионах с повышенной влажностью и сильными зимними морозами применяется бетон с высокими показателями влагостойкости и морозостойкости. Это класс В30 или марка М400. Более прочный бетон редко используется в частном строительстве. Иногда его применяют для заливки ленточного фундамента под массивное здание.

Подробнее о марках бетона для ленточного фундамента читайте здесь, о том, как рассчитать количество для заливки — тут.

Виды фундамента из бутового камня

Выбор типа основания очень важен, так как у каждой технологии есть ограничение по предельной нагрузке. Существуют фундаменты, которые могут выдержать массу одноэтажных жилых помещений из дерева, а есть те, которые рассчитаны на строительство масштабных объектов в несколько этажей. Бутовый камень может применяться в обеих ситуациях.

Ленточный бутовый фундамент

Чаще всего в качестве основания используется фундамент ленточного типа. Такая конструкция позволяет выдерживать нагрузку от небольшого помещения до дома в несколько этажей. Для строительства основного объекта могут быть использованы различные строительные материалы, в том числе и тяжелые. Камни для основания выкладываются вручную, опалубку при этом можно не устанавливать. Расстановка обычно происходит так — крупные укладываются по краям, а более мелкие — по центру.

Минимальная толщина фундамента должна составлять минимум 35 см. На глубину траншеи камни закладываются в том случае, если сама глубина не превышает 70 см. При увеличении этого значения можно сделать нижний слой утрамбованного песка, а оставшиеся 70 см уложить камнями на растворе.

Столбчатый

Изначально столбчатые основания подходят только для одноэтажных построек, выполненных из дерева или другого легкого материала. Для создания основания устанавливают квадратные столбы из бутового камня со стороной в 60 см. Ставить их нужно в стыках внутренних и наружных стен, под углами. Для каменных зданий подобные столбы нужно устанавливать на расстоянии не более 1 метра друг от друга. В качестве заливки применяется бетонный ростверк.

Ленточный

Столбчатый

Распространенные варианты укладки бута

Бутовая кладка фундамента начинается с проектирования и составления чертежей. После этого проводится подготовки камня. Это мероприятие представляет собой раскалывание больших глыб на фрагменты весом 15-25 кг. Делается это с помощью тяжелого молота и зубила. Сначала наносится разметка, а затем по ней наносятся сильные и точные удары. Осколки следует собрать, они пойдут на заполнение пустот кладки.

Бутовый камень в фундамент может укладываться по такой технологии:

• Под скобу. Такая конструкция отличается презентабельным внешним видом, так как кладка ровная и хорошо просматриваются грани камня. Для создания используется шаблон (скоба) и калиброванный бут размером до 25 см. Основание возводится в траншее глубиной ниже точки замерзания, а по углам делаются усиленные бутовые столбы. Каждый ряд просыпается каменной крошкой и затем проливается цементным раствором так, чтобы он оставался внутри. Наплывы на внешней поверхности сразу удаляются.
• Под лопатку. Данная методика напоминает работу с кирпичом. Подбираются продолговатые камни, которые рядами укладываются на цементный раствор. Делается перевязка, а фрагменты чередуются по ярусам, укладываясь по длине и ширине. Сверху кладка фиксируется армопоясом.
• Под заливку. Наиболее простой, но не менее надежный способ изготовления фундамента. Камни не сортируются, а только очищаются от грязи. Материал загружается ярусами в опалубку, трамбуются и заливаются бетоном. Затем процесс повторяется, раствор уплотняется вибратором. Технология отличается наивысшей прочностью, но эстетическая сторона отходит на последнее место.

Глубина заложения

Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.

Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.

Несколько примеров монолитных столбов

Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.

Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или каркасные дома или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).

Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см — это 40 см)

При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:

• на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
• делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
• делают утепленную отмостку вокруг дома.

В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.

Устройство бутового фундамента: кладка «под лопатку», «под скобу» и «под залив»

Фундамент дома из бутового камня обычно выполняют следующими способами: «под лопатку»; «под залив»; «под лопатку».

Каковы требования к кладке фундаментов «под лопатку»?



Бутовую кладку «под лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой.

Затем пустоты между ними заполняют мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13 -15 см) до заполнения всех пустот между камнями. При кладке бутового камня расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4-6 см.

В каком порядке выкладывают бутовые фундаменты «под лопатку»?

Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4-5 м на прямых участках стены укладывают на растворе маячные камни. По ним с обеих сторон кладки натягивают причалки, по которым проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен. Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3…4 см и устанавливают камень окончательно, осаживая его молотком.

Что такое циклопическая бутовая кладка?



Для создания декоративной поверхности при устройстве бутового фундамента применяют циклопическую кладку, которую выполняют способом «под лопатку». В лицевую поверхность кладки укладывают специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними. Эти швы делают также выпуклыми (шириной 2-4 см) и расшивают. Для кладки углов при этом используют грубо отесанные камни, перевязывая их с кладкой стены.

Как выполняют кладку фундаментов «под скобу» и «под залив»?



Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка — разновидность кладки «под лопатку», ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона.



Кладку «под залив» выполняют из рваного бута или булыжника без подбора камней и выкладки верстовых рядов. Для этого в траншеях после окончания земляных работ делают опалубку. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20-25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены. Последующую кладку ведут таким же образом горизонтальными рядами высотой 20-25 см, заливая раствором каждый ряд кладки. Бутовая кладка «под залив» допускается только для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах.

Посмотрите видео кладки бутовых фундаментов выше перечисленными способами:

Главные отличия бутового фундамента

Как известно, железобетон практически идеально совмещает в себе такие свойства строительных материалов, как прочность на сжатие и устойчивость к изгибающим воздействиям. Это позволяет возводить на бетонном основании постройки значительной массы, пренебрегая при этом неоднородностью нижележащих слоёв грунта. Но в ряде случаев нет необходимости обеспечивать оба эти условия.

Бутовый фундамент — это кладка из относительно крупных камней. За счёт прочности каменных пород основание воспринимает даже очень большие нагрузки, а относительная дешевизна основного материала позволяет сделать фундамент более массивным. Бутовая кладка не имеет армирования и сосредоточение нагрузок для неё критично, однако за счёт своей массивности, увеличенной площади опоры и залегания на большой глубине, где слои грунта гораздо плотнее, такое основание также весьма устойчиво.

Отдельно стоит упомянуть о декоративных и эксплуатационных качествах бутового фундамента. Он в меньшей мере подвержен силам морозного пучения, не требует дополнительной защиты, а надземная часть бутовой кладки — практически готовый цоколь с уникальным внешним видом. Но для возможности устройства каменного фундамента требуется соблюдение ряда условий:

1. Благоприятная геологическая обстановка.
2. Отсутствие сейсмической активности.
3. Доступность природного камня в регионе строительства.
4. Способность материала стен противостоять сосредоточенным воздействиям или устройство армопояса.

Монтаж

Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности

Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни;
Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву;
Насыпь подушки с уплотнением;
Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки

Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки;
Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание;
Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см

Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей;
Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас;
Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.

Секреты устройства бутобетонного фундамента:

• Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
• Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
• Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
• При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.

Этапы и технологии монтажа

Как при возведении любого ленточного фундамента, технология строительства из бута состоит из похожих этапов:

1. Проектирование – расчет и чертеж плана предполагаемого подстенка.
2. Подготовительная часть – рытье траншеи, устройство песчано-гравийной подушки, гидроизоляция подземной части.
3. Основное строительство – выкладка первого и последующих рядов.

Инструменты и материалы

Для возведения такой подосновы не требуется привлечение специализированной техники, но для создания требуется определенный инструмент:

• лопаты – для рытья траншеи (в случае рытья целого котлована лучше привлечь экскаватор и после доработать грунт лопатой);
• киянка – для выкладки булыжников;
• бетономешалка – для изготовления бетонной смеси;
• ящик для раствора по месту укладки;
• желоба – для спуска ящиков и сырья;
• стремянки – для схода в котлован.

Расчеты

При возведении этого остова очень важно правильно произвести расчеты. В первую очередь это позволит заказать материал в нужных объемах

Чтобы узнать правильное количество нужно предварительно рассчитать ширину, высоту и полную длину возводящейся опоры.

Минимальные размеры ленточного бутового фундамента:

• ширина – 35 см и более;
• глубина траншеи – 70 см;
• общая высота с учетом заглубления – 1,6м;
• длина – измеряется по готовому чертежу.

При выборе этих параметров следует учитывать предполагаемые нагрузки на готовый фундамент, а также состав грунтов, на которых предполагается строительство, и природно-климатические особенности района.

Если вы сомневаетесь в правильности расчетов, то следует обратиться к специалистам, ведь от этого напрямую зависят качественные характеристики возводимой конструкции.

Порядок расчета объема потребляемого сырья:

1. По известным параметрам длины и ширины не сложно вычислить площадь предстоящей конструкции.
2. Разделив площадь остова на примерный диаметр выбранного камня, мы получим количество материала, необходимого на выкладку одного ряда.
3. По известной высоте подстенка и приблизительной высоте валуна путем деления мы выясняем количество линий, которые предстоит выложить.
4. Умножив число рядов на количество сырья, необходимого на один ряд, мы получим общий объем материала для полной выкладки планируемой постройки.

Пример: пусть ширина фундамента будет равна 0,35 м, длина — 150 м, высота – 1,6 м. Размер бутового камня равен 35х15 см. Тогда:

• 0,35 м * 150 м = 52,5 м2 – площадь основания;
• 52,5 м2/0,35 м2 = 150 шт – количество сырья на одну линию;
• 1,6 м/0,15 м = 11 рядов;
• 150*11 = 1650 шт – количество горной породы для постройки полной конструкции.

Этот способ используется в том случае, если размер используемого горного материала примерно одинаковый.

Для начала по известным параметрам конструкции нужно рассчитать объем всего основания. Для этого достаточно перемножить длину на ширину и высоту (0,35х150х1,6=84 м3). А после разделить получившийся объем костяка на объем бута, потребляемого для возведения 1 м3 (84 м3/1,8 т = 47 м3).

Облицовка основания плитами из натурального камня

Как правило, этот вид материала имеет достаточно ощутимый вес, поэтому в редких случаях допустимо его крепление только на раствор. При применении такого способа поверх основания в обязательном порядке пускается специальная армирующая сетка, которая обеспечит надежность крепления плит к поверхности.

В основном для крепежа используются специальные анкеры или закрепы, которые монтируются в процессе укладки панелей на раствор.

При этом обязательна привязка каждого элемента отделки к основанию.

1. Закрепы представляют собой специальные крюки из нержавеющей стали, причем на каждую плиту необходимо не меньше двух крепежей сверху и снизу. Для их установки в плитах натурального камня пробиваются отверстия, в которые и вставляется крюк, при этом вторая часть должна быть вмонтирована в основание.
2. При монтаже закреп в плитах необходимо вырубить желобки, чтобы крюк не выступал за пределы поверхности панели.

   Схема для монтажа плит облицовки фундамента

3. Укрепление самих крюков в теле плиты выполняется при помощи клеящего раствора.
4. Дополнительно подобными крюками закрепляют и сами плиты между собой.
5. Укладку плит из натурального камня начинают с углов здания, по плитам нижнего ряда ориентируют все остальные. Все остальные мероприятия по отделке цоколя проводятся, как и в предыдущих случаях.

Такой нехитрый способ позволяет придать видимой части фундамента презентабельный вид с минимумом затрат на приобретении расходного материала, не стоит забывать и про дополнительную защиту цоколя от воздействия окружающей среды.

Как сделать?

При выполнении работ по возведению бутового фундамента следует придерживаться пошаговой инструкции, а также приобрести все необходимые материалы и инструменты:

• песок и щебень;
• цемент;
• каменная порода;
• емкость для раствора;
• штыковая лопата, кельма;
• строительный уровень;
• отвес и трамбовка.

Щебень будет использован для заполнения пустот, которые возникают в ходе укладки камней, песок нужен для приготовления раствора, а также обустройства подушки внизу даже при условии неглубокого заложения фундамента. Чем меньше по размерам бут, тем большее количество его понадобится для основания. Кроме того, для работ потребуется гидроизоляция. В качестве такого материала может быть использован рубероид или любая другая продукция.

Технология укладки бутового фундамента включает в себя выполнение таких работ:

Устройство траншеи

Стоит обратить внимание, что ее ширина должна составлять не меньше, чем 2,5 метра. Обусловлена подобная необходимость большими размерами породы. Лента основания получится около 0,5-0,6 м

С внутренней стороны ленты оставляется отступ около 0,7 м, с наружной – 1,2 м. Такая особенность поможет в работах по передвижению опалубки. Внешний зазор заполняется песком. Для бетонирования с укладкой породы опалубку необходимо выполнять по размерам, соответствующим высоте цоколя здания. Внутренняя поверхность досок укрывается пленкой, которая предотвратит вытекание бетонного раствора сквозь имеющиеся зазоры между планками. Кроме того, она не даст древесине впитывать в себя влагу из состава

Лента основания получится около 0,5-0,6 м. С внутренней стороны ленты оставляется отступ около 0,7 м, с наружной – 1,2 м. Такая особенность поможет в работах по передвижению опалубки. Внешний зазор заполняется песком. Для бетонирования с укладкой породы опалубку необходимо выполнять по размерам, соответствующим высоте цоколя здания. Внутренняя поверхность досок укрывается пленкой, которая предотвратит вытекание бетонного раствора сквозь имеющиеся зазоры между планками. Кроме того, она не даст древесине впитывать в себя влагу из состава.

Укладка бутового камня производится по такой схеме:

• после укладки пленки на дно выполняется заливка раствора;
• на него укладывается два ряда камней, следует подбирать элементы схожие по размеру;
• далее заливается слой раствора, который необходимо разровнять;
• выполняется перевязка наружной или же внутренней стороны тычковым рядом;
• после этого кладка выполняется продольными слоями;
• углы конструкции перевязываются породой.

Для повышения этого показателя используются различные добавки, например, пластификаторы для бетона или же моющие составы.

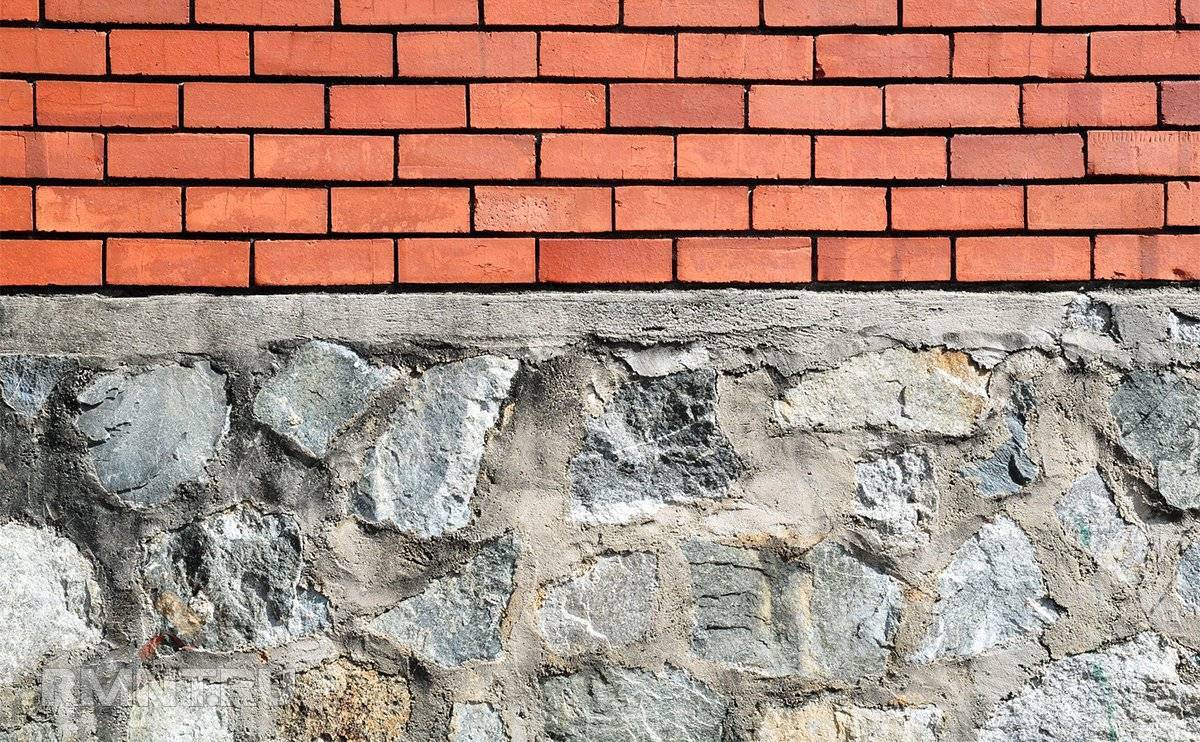

Бетонирование фундамента с камнем выполняют по следующей схеме:

• на дно траншеи заливают слой бетона, его толщина должна составлять около 300 мм;
• после чего укладывают камень, слой породы должен быть 200 мм;
• чтобы погрузить породу в состав, необходимо воспользоваться арматурным прутком или же специальным инструментом;
• оставшиеся 500 мм основания заливаются без укладки породы. Для армирования конструкции используют стальные прутья.
