Ливневка в частном доме

Строительство и монтаж ливневой канализации в частном доме своими руками

Обустраивают ливневку почти, так же как и обычную канализационную систему, но если на здании нет водостоков, то начинать работу нужно с них.

Кровельная часть

На кровле устанавливают дождеприемники, все стыки нужно обработать герметиком. После этого монтируют сточные трубы, прикрепляя их к дому хомутами. Если вы делаете открытую ливневку, то затем нужно разместить лотки в подходящих местах. Если у вас предусмотрена точечная система – необходимо установить отводные трубы.

Наземная часть

В месте, где запланирована укладка труб ливневой канализации, на подходящую для вашего региона глубину, подготавливают траншею. Рассмотрим последовательность действий.

  1. Дно подготовленной траншеи с нужным уклоном, выравнивают, засыпают ямки, убирают найденные камни и утрамбовывают;
  2. Засыпают песком, делая слой 20 см толщиной;
  3. Подготавливают котлован для колодца;
  4. На песчаную подушку в траншее укладывают трубы, соединяя их фитингами;
  5. В ответвления ливневки, превышающие по длине 10 метров устанавливают смотровые колодцы, на участке соединения трубопровода и приемников размещают пескоуловители. Все должно создать одну сеть, места соединений герметизируют.

Так выполняют сборку ливневой канализации на любом участке. Не забывайте, что нужно собирать воду со всех скатов кровли. Только так вы защитите приусадебный участок и придомовую территорию от избытка влаги. Перед засыпкой траншеи нужно проверить систему на герметичность и прочность, в водоприемник наливают из шланга воду, при обнаружении протечек на стыках их ликвидируют.

Способы отвода воды

Для хозяев загородных домов серьезной проблемой может стать отвод воды, стекающей с большой площади. Если нет возможности подключения к централизованной канализации, остается 2 способа отвода:

  1. Подготовить емкость для сбора воды, которая в будущем будет использована для полива сада;
  2. Отвод в природные зоны или непосредственно в почву.

Первый способ целесообразен, если на приусадебном участке есть растения, которые нужно поливать. Потребуется только приобрести насосную станцию для перекачки воды из емкости к растениям.

Второй способ отвода использовать сложнее. Отправлять воду в почву долго, сколько для этого потребуется времени зависит от впитывающих возможностей грунта и общей площади дренажной системы. На разных участках возможность насыщения почвы влагой сильно отличается. Чтобы сбрасывать стоки ливневой канализации «на ландшафт» или «на рельеф», потребуется создать водосборник и предусмотреть очистные сооружения. Сложнее всего сделать очистные модули. Оба способа использования дождевой воды требуют согласования с администрацией.

Хотя ливневая канализация технически сложная система‚ ее при выполнении правил сможет собрать даже человек, мало разбирающийся в строительных технологиях. Необходимо только выполнять все советы специалистов и ливневая канализация на приусадебном участке не создаст вам проблем.

Что такое ливневка для частного дома, типы и возможности системы?

В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:

  • Система водосточных конструкций на крыше. Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
  • Приемники осадков на грунте. Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
  • Конструкция перераспределения и сброса осадков.

О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:

  1. Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
  2. Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
  3. В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.

Типы ливневки для частного дома

  1. Подземная. Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
  2. Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
  3. Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.

А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.

Основные понятия

Состоит ливневая канализация из колодцев, соединённых между собой посредством труб. Такая система предназначена не только для сбора лишней воды с дорожек приусадебного участка, но и для защиты фундамента дома от подтоплений, которые могут вызвать его разрушение. Кроме того, перед выводом вод в сточный коллектор или за пределы придомовой территории обеспечивается их очистка от мусора, песка, различных примесей.

1. Элементы. Ливневка в частном доме комплектуется из:

  • расположенной на крыше системы водостоков. Это — водосточные желоба, закреплённые вдоль скосов. Там собираются атмосферные осадки с крыши. Стекают вниз они через смонтированные воронки по водосточным трубам;
  • приёмников осадков. Обустраиваются они на грунте. К их числу относятся пескоуловители, линейные водоотводы, дождеприёмники, приёмные воронки. Расставляются они так, чтобы приём осадков осуществлялся максимально эффективно. Воронки или точечные приёмники обычно размещают под водосточными трубами. В местах с уложенной тротуарной плиткой, на асфальтированных, бетонированных площадках размещают несколько приёмников;
  • линейных приёмников. Ставят их вдоль дорожек с небольшим уклоном. Так обеспечивается нормальное стекание воды;
  • системы хранения, сброса или перераспределения осадков.

Проблема, куда девать с неимоверной быстротой прибывающие осадки, вызывает больше всего вопросов. Во-первых, их можно аккумулировать с целью дальнейшего полива произрастающих на участке зелёных насаждений. Для этого необходимо свести все трубы в одну или несколько больших ёмкостей. В систему полива воды перекачиваются оттуда с помощью насоса.

Современный мир использует ливневку для накопления природной влаги, чтобы использовать ее в хозяйственных нуждах

Во-вторых, когда поливать нечего или девать такой большой объём жидкости просто некуда, ливневые воды можно отводить в расположенный поблизости водоём, сточную канаву или централизованную канализацию. Если реализовать такие варианты невозможно, обустраивается система сброса  воды в грунт, состоящая из закопанных в землю пластиковых перфорированных труб.

2. Типы ливневой канализации. Ливневая канализация загородного частного дома бывает трёх видов:

1. Надземной. Ливнёвка данного типа представляет собой водоотводящие жёлобы в покрытии. Вода по ним выводится в огород/сад или стекает в определённое место.

2. Подземной. Все компоненты системы прокладываются ниже уровня грунта.

Обустраивать такую систему целесообразно лишь на этапе строительства либо при полной переделке участка.

Подземная ливнёвка, в свою очередь, подразделяется на:

  • промерзающую. Зимой и ранней весной она не работает, зато её устройство проще – глубина прокладки менее метра при допустимом минимуме 30 сантиметров;
  • незамерзающую. Укладывается такая ливнёвка ниже отметки промерзания грунта. В каждом регионе она своя. Средней Полосе России характерно значение данного показателя где-то на уровне 150-170 сантиметров. Основной недостаток – высокая стоимость.

3. Смешанной. Часть дождевой канализации делается в грунте, часть – на поверхности земли. Это — оптимальный вариант по объёму расходуемых средств, а также по внешнему виду.

Для устройства подземной системы необходимы траншеи, глубина которых будет зависеть от разных факторов

Каждый конкретный случай предполагает проектирование своей собственной схемы – единой методики нет.  Устройство ливневой канализации в частном доме зависит от особенностей участка: впитывающей способности грунта, рельефа, застройки, планировки.

Что учитывают при выборе лотка?

Подбирая водоприемные лотки для своего участка, обращают внимание на следующие показатели:

Размер – глубина и ширина конструкции влияют на пропускную способность. При частом выпадении осадков стоит купить лоток с запасом.
Материал – от него зависит продолжительность эксплуатации, допустимая нагрузка и стоимость элемента.
Наличие заводского уклона – актуально для ровных участков, возможность стока воды продумана при изготовлении. Направление потока указывается стрелкой на боковой части элемента.
Длина элемента – чем больше этот показатель, тем меньше стыковок придется выполнить.
В пластиковых конструкциях допускается небольшая деформация стенок

Важно учесть ее допустимую величину, иначе невозможно будет снимать решетку для прочистки.

Порядок работ при установке ливневки в частном доме

Схема

Первое, что требуется сделать – это схему отвода воды.

Важно

При создании плана следует учесть, что отвод воды может быть наружным и подземным.
Наружный водоотвод состоит из лотков, решеток, пескоуловителей.

В грунт закапываются трубы (дрены), что транспортируют излишки жидкости с водосточных труб и дренажных колодцев.

Установить ливневую канализацию своими руками не составит труда.

Материалы

После составления план надо рассчитать количество требуемого материала:

  • Водоотводные лотки
  • Точечные дождеприемники
  • Трубы
  • Водостоки кровельные
  • Пескоуловители
  • Решетки
  • Песок
  • Щебень
  • Смотровые колодцы
  • Герметик
  • Цемент
  • Заглушки
  • Переходники для поворотов магистрали
  • Кронштейны

Для прокладки ливневой канализации применяются изделия из пластика, чугуна, металла.

Металлические водоотводные лотки обладают меньшим весом, покрыты антикоррозийным покрытием, хорошая прочность.

Лидирую на рынке изделия из пластика. Материал легкий, прочный, не подвержен коррозии и воздействию химикатов и легко устанавливается самостоятельно.

Лотки выпускаются в трех формах:

  • U-образная
  • П- образные
  • Щелевые

Водоотводные лотки в форме буквы U чаще всего применяются, для загородных участков.

Щелевые хорошо устанавливать на тротуаре или дорожке. Они не имеют решетки, между плитками или по краю асфальта будет видна узкая прорезь, в которую и стекает вся вода, попавшая на покрытие.

П- образные лотки отличаются только формой. Наличие углов в системе слива не всегда хорошо.

Монтаж водостоков

Водостоки – это трубы и желоба, что устанавливаются на козырек крыши и по углам здания, для отвода атмосферных осадков.

  • Желоба монтируются на край крыши, а трубы перпендикулярно к земле, от желоба до дождеприемника.
  • Дождеприемник.  Своего рода маленький квадратный колодец. Имеющий решетку сверху, а внутри пескоуловитель и фильтр. Также точечный дождеприемник оснащен патрубками, для соединения с дренами.
  • Смотровой колодец. Эту конструкцию необходимо устанавливать, для проверки внутренней системы канализации, ее прочистке.

После того, как план готов и все требуемые материалы куплены, можно приступать к монтажу.

Элементы водотоков – конструктор для канализации

Независимо от того, из чего изготовлены части ливневой дренажной системы, сборка обычно типовая. Используются специальные блоки, сгоны и соединительные элементы, подобные фитингам для труб водопровода. Все эти составляющие делятся на три группы, каждая из которых имеет определенное назначение:

  • для сбора воды, талой и дождевой, с крыш, дорожек, газонов;
  • для отведения воды в сторону от дома и дорожек;
  • для накапливания и использования в ирригации дождевых и талых вод.

Сбор воды с кр​овли

Часть системы монтируется на крыше и стенах дома. Вдоль свесов крепятся желоба, в которые стекают осадки, выпадающие на скаты. Далее по направляющим водотокам собранная вода попадает в специальные воронки, сборные или выпускные, к которым присоединены вертикальные сточные трубы. При необходимости в данной конструкции используются тройники для подсоединения дополнительных рукавов, а также колена для изменения направления стока. В нижней части располагается сливное колено, направляющее струю в приёмник ливневой канализации.

Водосборные элементы дренажной системы

Чтобы выпадающие атмосферные осадки не растекались по поверхности земли, используются специальные собирающие и отводные конструкции. Точечные воронки дождеприемников устанавливаются под сточными трубами дома, возле крыльца размещают лотки, накрытые решеткой. В обоих случаях указанные элементы только принимают стекающую в них воду, поступающую затем в скрытые под землей трубы. Для сооружения поверхностной дренажной системы используются желоба, которые также способны принять излишки влаги с поверхности, к примеру, с дорожек. При этом данные элементы еще и направляют собранную воду либо за пределы участка, либо в систему очистки.

В зависимости от того, внешней будет ливневка или заглубленной, используются, соответственно, тот же желоб или труба как основной элемент. В первом случае почти вся сеть пролегает по поверхности участка, за исключением водосборников, а во втором – укладывается на дно вырытых траншей и закидывается грунтом. Также в большинстве случаев оба типа элементов используются в комплексе, когда нужно направить воду от проложенных вдоль дорожек и в придомовой территории желобов в заглубленные коллекторы. Трубы, как правило, сделаны из полипропилена и имеют гофрированную внешнюю поверхность с перфорацией – мельчайшими отверстиями для выхода влаги.

Очистители и накопители в ливневой канализации

Если талые и дождевые воды не направляются по желобам или трубам за пределы участка (нет за его пределами сточных канав или оврагов), нужно позаботиться о том, чтобы в системе использовались очистители и накопители. Дождеприёмники и желоба с лотками подсоединяются к специальными пескоуловителям – резервуарам, в которых выводные патрубки расположены значительно выше дна. В нижней части емкости оседают мелкие частицы приносимой водой взвеси грунта, а чистая вода через выходные отверстия направляется в систему. Обязательно устанавливается обратный клапан, чтобы при переполнении труб вода не выходила на поверхность и не затопила участок.

Для разветвления сети устанавливают специальные тройники, а там, где сходятся 4 водотока, их соединяют под смотровым колодцем. Последний может быть установлен и непосредственно над накопителем, который называется коллектором, либо вместо него, в зависимости от интенсивности осадков. Также в обязательном порядке перед накопителями применяются сифоны, которые не позволяют попасть наружу запаху от застоявшейся воды. Коллекторы в качестве замыкающих элементов ливневой канализации нужны только в тех случаях, когда осадки и талые воды очень обильные. Для тех же целей можно установить и обычный септик для дачи.

Компоненты

Ливневка вокруг дома состоит из нескольких важных компонентов, а именно:

  • Открытые желоба, их еще называют лотки или линейный дренаж – они находятся на поверхности. Располагаются эти элементы с учетом размещения водосборника, к которому устраивается уклон системы. Именно желоба и трубы отвечают за отведение воды с придомовой территории.
  • Дождеприемники. Этот элемент собирает осадки с крыши дома и других построек. Удобнее монтировать их под водосточными трубами. Они встречаются различного объема, изготавливаются из пластика или полимербетона. В них есть непременный элемент – секция для сбора мусора, который попадает вместе с водой.
  • Придверные поддоны собирают влагу с обуви, одежды, тех, кто входит в дом.
  • Смотровые колодцы помогают контролировать процесс отведения ливневых вод. Их монтируют на стыках каналов, в местах пересечения, то есть в тех участках, где самый высокий риск засорения.
  • Коллекторный колодец – он отвечает за накопление, хранение и фильтрацию собранных талых и ливневых вод. Его размеры должны быть достаточно большими. При подборе этого параметра следует учитывать площадь крыши, количество осадков.

Среди дополнительных элементов, которые можно использовать:

  • Заглушки – они работают по принципу обратного клапана, т.е. не пускают воду в обратную сторону.
  • Сифоны – они не дают распространяться неприятным запахам, если ливневые воды сливаются в канализацию.
  • Пескоуловители – с их помощью происходит сбор твердых частичек, которые могут попадать в водосбор вместе с водой. Монтируются они только на поверхностные ливневки.

Обратите внимание! Правильная ливневка в частном доме работает так: осадки собираются с крыши в водосточные трубы, после самотеком (для этого нужно создать уклон) отправляются в дождеприемник. С него они также самотеком, переходят в коллектор

Недостатки и преимущества подключения к центральной сети

Основным минусом такого вида монтажа коммуникаций для здания, расположенного за городом, является длительность процедуры согласования и подготовки документации. Ее длительность одинакова как для частных коттеджей, так и для возведения крупных сооружений.

К плюсам стоит отнести следующие особенности:

  • Требуются меньшие затраты на подключение к общей сети, чем на установку индивидуальной станции очистки.
  • Экономия на используемых материалах.
  • Одновременное решение проблемы отвода дождевых и бытовых вод.

В процессе эксплуатации нет необходимости производить очистку и откачку емкостей для сбора вод, заниматься обслуживанием, такая особенность дает возможность сэкономить на процессе использования трубопровода.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает

Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

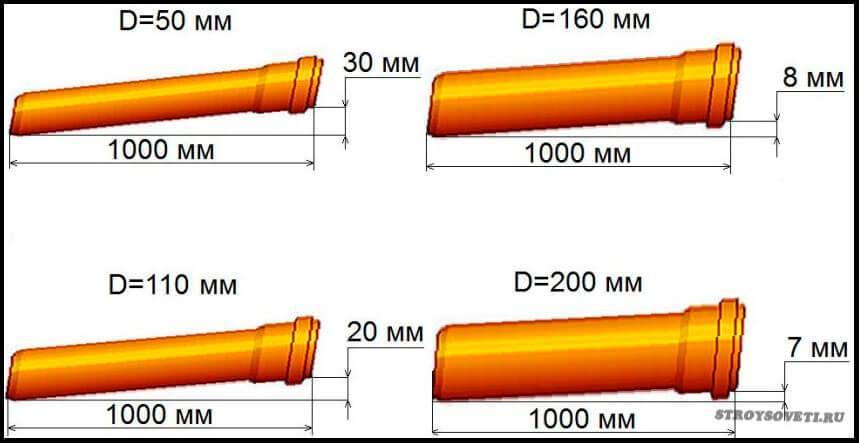

Какой нужен уклон

Уклон ливневки регламентируется государственным стандартом. Если исходить из этого, то уровень будет следующим:

  • Трубы в 150 мм – 8 миллиметров на 1 метр трассы;
  • Труба 200 мм – 7 миллиметров на 1 метр трассы.

Правда можно принимать во внимание нюансы участка и немного изменять эти значения. Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм

Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.

Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм. Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.. Пескоуловитель обязан иметь еще меньший уровень наклона, т.к

должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно

Пескоуловитель обязан иметь еще меньший уровень наклона, т.к. должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно.
