Ставить или не ставить
Многие интересуются, можно ли ставить канализационный клапан вместо фановой трубы. Дело в том, что все сливные магистрали работают по одному и тому же принципу. Это означает, что сточная жидкость самотеком уходит в септик. Если не поставить обратный клапан, то в доме появится неприятный запах.
Строительные правила не запрещают установку таких устройств вместо фановой трубы, но когда в доме имеется септик, то открытый вывод вентиляции для сточной трубной конструкции должен присутствовать в обязательном порядке.
Клапан в таких ситуациях вместо указанной сети не применяют, ему отводится роль дополнительного приспособления в зонах трубопровода с большой протяженностью. Так же такая установка разрешается только в обогреваемом помещении, так, при минусовых температурах в механизме собирается конденсат, что блокирует его работу.
Если возникают сомнения, уместно ли ставить клапан вместо трубы, то лучше проконсультироваться по этому вопросу у специалистов, и тогда комфорт в доме не будет испорчен плохой работой канализации.
Вентилирующая система сливной магистрали в многоэтажках
Располагать такие трубные конструкции в многоэтажном доме можно по-разному: горизонтально и вертикально, и любыми другими вариантами.
Видео
Единственное, что говорят мастера – в многоэтажном доме такая конструкция должна присутствовать обязательно. Именно в многоэтажных постройках поток воды, проходящей по сливному стояку очень большой.
И без такой системы в квартирах, расположенных внизу постоянно будут неприятности в виде нехорошего запаха и возвращающейся отработанной жидкости с верхних этажей.

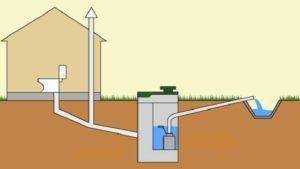

Вентилирующая система сливной магистрали в частном доме
Фановая труба для канализации в частном доме ставится не всегда, (но в зависимости от объективных обстоятельств, отсутствие данного изделия может способствовать появлению неприятного запаха из канализационной системы). По той причине, что объем сточной воды в данном случае не такой большой, чтобы создавать в сети вакуум.
Если следовать теории, то в частном 1 –но или 2-х этажном доме с одним санузлом, разрешают не ставить вентиляцию стояка. Но, практические рекомендации профессиональных строителей кардинально отличаются. Их советы основаны на таких фактах:
- Если на участке оборудовано локальное очистное оборудование, то без вентиляции нехороший запах будет распространяться на уровне земли, и будет мешать полноценному функционированию септика.
- Такое решение является очень надежным. Ведь всегда присутствует риск срыва гидрозатвора.
- Провести эту сеть на кровлю в ходе строительных работ не трудно.
Канализационная труба на 75 мм
Фановая труба для канализации 75 мм используется для оттока жидкости внутри помещений. Способ соединения этого сортамента раструбный. Так же при монтаже используют спецсмазку. Если таковой нет, то применят жидкое мыло. Масла при этом использовать не рекомендуют.
Трубный сортамент на 75 мм производится из трудновозгораемого полипропилена. Максимальный уровень температуры для таких изделий составляет +90 градусов.
Трубные изделия для канализации на 75 мм не боятся влияния ультрафиолета, и служат более 50 лет. Но, все исключительные характеристики трубы на 75 мм сохраняться только в том случае, когда изделие приобретено у известного производителя. Товар от сомнительных фирм, может оказаться некачественным, а значить смонтировать с ним надежную систему не предоставляется возможным.
Видео
Фановая труба для канализации не создает больших трудностей при монтаже. Для такой работы не нужно специальных дорогостоящих инструментов. Главное, что потребуется от мастера – это внимательно изучить советы мастеров, а дальнейшее их воплощение в жизнь будет зависеть только тот самого хозяина.
Технические требования
Для выходной трубы не предусмотрено каких-либо нормативных требований, определяющих диаметр. Обычно для этой цели в многоквартирных домах используют трубу, аналогичную канализационной.
Предположим, в частном доме для стока из мойки применяется труба диаметром в 5 см, отверстие сливного бачка составляет 7 см, труба из унитаза равна 10 см. В этом случае для фанового стояка может использоваться фановая труба на крыше диаметром 10 см.
Практика подтверждает, что такой трубы достаточно для обеспечения постоянного давления в системе стока и для проведения в ней вентиляции. Если речь идёт об одноэтажном частном доме, в котором установлен только один унитаз, то здесь можно обойтись без установки фанового стояка.

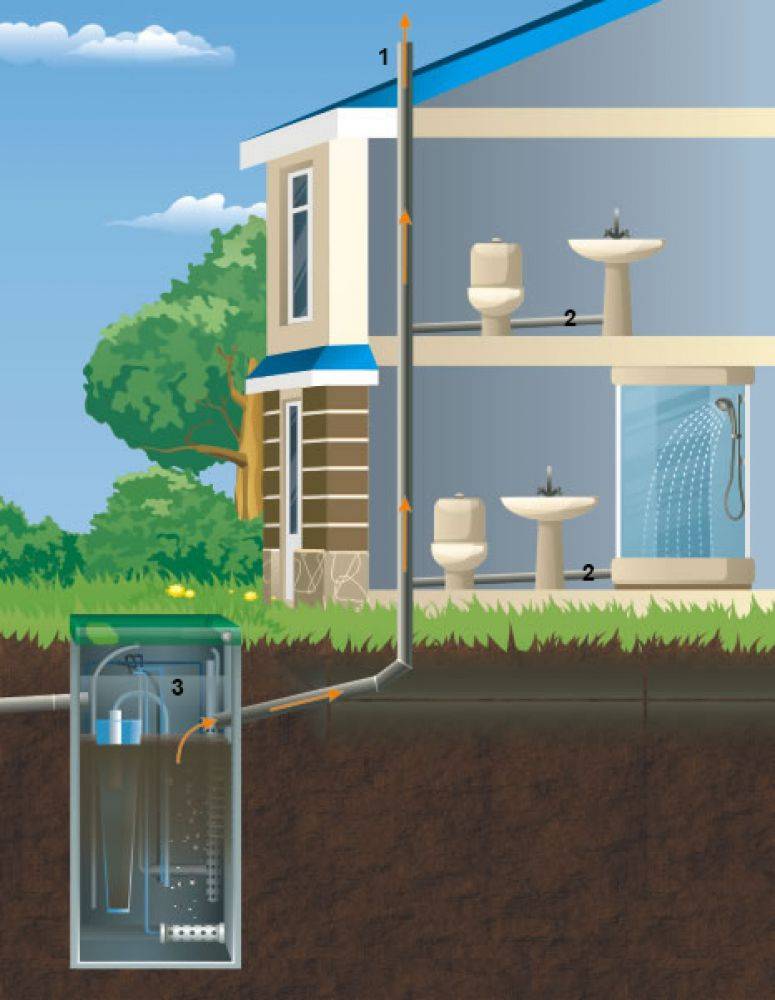

Система подачи и отвода воздуха Источник gardeneer.me
Это связано с тем, что слив в этом случае не сможет создать достаточно сильного понижения давления, чтобы можно было ощутить неприятные последствия.
Однако в некоторых случаях фановые стояки на кровле необходимы:
- Если в доме есть хотя бы две квартиры с полностью оборудованными системами канализации при условии, что они подсоединены в общую сеть.
- Выход канализации на крышу для вентиляции стояка требуется в доме, где имеется больше двух этажей.
- При наличии оборудованной горизонтальной канализационной разводки при условии подключения к ней трёх или большего количества сантехнических приборов.
Фановая вытяжная труба на крыше Источник teplogidromash.ru Также необходимо предусмотреть:
- Хотя обычно стояки канализации имеют диаметр в 10 см, однако, иногда встречаются ситуации, когда для этого применяется труба диаметром 5 см. Тогда вывод фановой трубы на крышу является обязательным.
- Если в доме предусмотрен бассейн, сбрасывающий воду в канализационную систему, использование рассматриваемой конструкции также необходимо. Это связано с тем, что в такой ситуации возможен сброс большого количества воды.
- Фановый стояк, выход на кровлю нужны в тех случаях, когда сток происходит в частные септики, расположенные рядом с домом.
- Если дом одноэтажный, но ванная и унитаз расположены на разных уровнях, а сток происходит в одну трубу.
Установка
Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

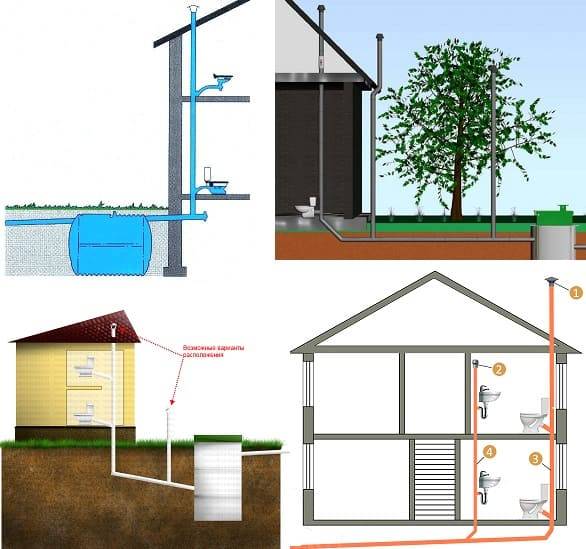

Схема: фановая вентиляция
Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.
Видео: подготовка и монтаж фановых труб канализации коттеджа
https://youtube.com/watch?v=gW7iPlg5RaU
Основные правила, как устанавливается гибкая фановая вентиляционная труба:
- Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
- Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
- Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.
После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.
Схема: установка фановой трубы
После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.
Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.
Что это такое? Вакуумный клапан или прокладка используется для следующих целей:
- Защита канализационных стоков от грызунов и прочих животных;
- Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
- Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
- С его помощью обеспечивается полная герметизация стоков.
Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами
Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана
После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.
Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.
Обратный клапан
Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).
Особенности монтажа
Монтаж осуществляют в следующей последовательности:
- Начинают собирать элементы в нижней точке контура. Соединяют с помощью тройника, одно отверстие которого направлено вверх.
- В отверстие тройника вставляют элемент фановой трубы, стык должен располагаться выше чердачного перекрытия.
- Место соединения изолируют силиконовым герметиком.
- Через каждые 1,5 метра выполняют крепление трубопровода к стене хомутами.
Фановая труба, как часть стояка выводится на крышу. На скатной кровле она должна выступать выше конька на 0,5 м, если кровля является эксплуатируемой, расстояние увеличивается до 3 м.
Как спрятать трубы в туалете Современный туалет с модной отделкой совсем не украшают выставленные на показ водопроводные трубы и стояки канализации. На фоне изящной сантехники из белоснежного фаянса и керамики открытые на все…
При расположении на крыше дымоходов от камина и печки, выхода общей вентиляции, верхняя точка фановой трубы должна располагаться выше их на 15 см, чтобы избежать попадания запаха канализации в дом. Объединять эти трубопроводы в одну систему запрещается. Выход канализационного стояка размещают в месте максимального слива сточных вод, но не ближе 4 метров до окон здания. При выводе фановой трубы на двускатную крышу, ее располагают с подветренной стороны.
Фановые трубы, или Как избежать попадания в дом запахов из канализации?
Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания
Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.
Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.
Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).
Один стояк — одна труба
В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.
Монтаж
Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.
Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.
Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси
Вывод трубы через крышу
Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.
При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.
В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов
Клапан как альтернатива
Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.
Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.
Целесообразность использования фанового клапана
Если по каким-либо причинам отсутствуют технические возможности обустройства вентиляции для канализационного стояка в доме можно воспользоваться специальными вакуумными клапанами. Такие устройства пусть и не в полной мере, но способны заменить фановую трубу.
- Фановый клапан для канализации конструктивно состоит из герметизирующего резинового уплотнителя, снабжённого, слабо натянутой пружиной.
- Фановые клапаны устанавливаются на конце канализационного стояка расположенного внутри помещения.
- В процессе движения стоков по трубе создаётся разряжение внутри фанового клапана, благодаря чему происходит открывание уплотнителя и компенсация разрежения за счёт притока воздуха из помещения.
- После того как давление уравняется, пружина закрывает уплотнитель, не допуская проникновения неприятного запаха внутрь дома.
- Также использование обратных клапанов помимо центрального стояка, возможно, на горизонтальных трубах 50 мм диаметра, что позволяет защитить от проникновения неприятных ароматов через сифон.
Прежде чем использовать фановый клапан для канализации нужно понимать, что его эксплуатационный ресурс незначительный, что требует частой его замены. Именно поэтому его нельзя считать равноценной заменой фановой канализационной вентиляции.
Альтернатива фановой трубе
Есть возможность решить рассматриваемую проблему, связанную с появлением неприятного запаха в доме с канализационной системы, путем установки:
- Обратного канализационного клапана. Подобная конструкция может не дать сточным водам двигаться в обратном направлении. Запорный механизм может использоваться также для того, чтобы исключить вероятность попадания плохого запаха в помещение.
- Затворов, находящихся в сифонах. Этот механизм устанавливается на участках выхода патрубков к стояку. Они представлены различными вентилями, которые можно закрывать вручную.
Однако рассматриваемая система не имеет высокой эффективности в случае залпового выброса нечистот, когда создается вакуум.
Требования к вентилируемому клапану (аэратору)
Установка вентилируемых клапанов для подсоса воздуха в систему (Рисунок 5), гарантирующих нормальную эксплуатацию канализации, осуществляется на основе соответствующих расчетов. Пропускная способность аэратора должна отвечать заложенным проектным параметрам пропускной способности стояка. В свою очередь расход жидкости через стояк зависит от его диаметра, типа (вентилируемый/невентилируемый) и высоты. В расчетах учитываются также диаметр диктующего поэтажного отвода (с наибольшим расходом стоков), угол входа жидкости через него, высота гидрозатворов и другие исходные данные.
Рисунок 5. Принцип действия аэратора — воздушного клапана для канализации:1. В рабочем положении клапан закрыт — воздух из канализации не поступает в помещение.2. При возникновении разряжения в канализационном стояке открывается клапан аэратора, недостающее количество воздуха поступает из помещения, предотвращая срыв гидрозатвора.
В упрощенном виде согласовать пропускные параметры аэратора и вентилируемого стояка, можно используя табличные подборки. Изначально следует обратиться к приложению «Б» СП 40-107-2003 по монтажу внутренней канализации из полипропиленовых труб. Именно к нему отсылает СП 30.13330.2012 для определения характеристик аэратора.
Таблица 1. Пропускная способность стояка из полипропиленовых труб ∅110 мм, оборудованного вентиляционным клапаном с площадью живого сечения воздушного потока 3170 мм2 и 1650 мм2.
| Диаметр поэтажного отвода, мм | Угол входа жидкости в стояк, ° | Пропускная способность стояка, л/с | |
|---|---|---|---|
| 1650 мм2 | 3170 мм2 | ||
| 50 | 45.0 60.0 87.5 | 5.85 5.10 3.75 | 7.7 6.8 4.54 |
| 110 | 45.0 60.0 87.5 | 4.14 3.64 2.53 | 5.44 4.8 3.2 |
Далее, следует выяснить расходные параметры канализации с аналогичными исходными данными. Для вентилируемых стояков их можно почерпнуть из таблиц 6-9 (СП 30.13330.2012).
Таблица 2. Пропускная способность вентилируемых стояков из поливинилхлоридных (ПВХ) труб (СП 30.13330.2012 (таблица 7)).
| Наружный диаметр поэтажных отводов, мм | Угол присоединения поэтажных отводов к стояку, ° | Пропускная способность, л/с, стояков при диаметре труб, мм | |
|---|---|---|---|
| 50 | 110 | ||
| 50 | 45 60 87.5 | 1,10 1.03 0.69 | 8.22 7.24 4.83 |
| 110 | 45 60 87.5 | 1,10 1.03 0.69 | 5,85 5.37 3.58 |
При этом также учитывается диаметр поэтажного отвода и угол его присоединения. Из таблиц становится понятно, что например, для одних из наиболее популярных сегодня ПВХ труб Ø 110 мм с отводом Ø 110мм/45 (отвод для подключения унитаза) секундная пропускная способность стояка составит 5,85 л/c. Этот показатель оказывается несколько больше, чем при аналогичных геометрических параметрах канализации с воздушным клапаном (5,44 л/с (табл.1)).
Показания к применению фановой трубы
Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.
Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.
Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.
Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.
На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:
- установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
- наличие более нескольких этажей, если на каждом из них используется санузел;
- если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.
Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.
Основные требования, предъявляемые к монтажу фановых труб
Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.
- Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
- Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.
На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.
Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.
Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:
- тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
- в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.
Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.
Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.
А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.
Канализация с фановой трубой
Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.
Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:
- высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
- площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
- в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
- канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
- лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
- если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
- установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.
Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.
Каким должен быть диаметр фановой трубы?
Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.
Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).
Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:
- канализационный стояк диаметром 100 мм;
- раковина (кухня) со сливной трубой 50 мм;
- душевой слив;
- стиральная машина.
Выбор по материалу
Трубы из таких материалов обычно используются для прокладки канализационных стояков:
- ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
- Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.
При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).
Нужна ли звукоизоляция
Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.
Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.
В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).
Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.
Нужно ли утепление
Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.
Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).
Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.
Принцип работы и устройство
Все сантехнические устройства в доме присоединены к канализационному выводу через гидрозатвор, исключающий обратное проникновение газов. К центральному стояку ведут трубопроводы от сантехнических устройств, унитазов, бытовой техники.
Одновременный слив воды в канализацию из нескольких источников возникает вероятность заполнения всего просвета стояка, где быстрый поток увлекает за собой воздух и вызывает разряжение. Это способствует проникновению газов в комнаты, появляется неприятный шум и бульканье в трубопроводе.
Наличие фановой трубы позволяет атмосферному воздуху проникать в систему, уравнять давление и избежать неприятных последствий.
