Регуляторы температуры и давления отопления

Виды регулировочных кранов и их параметры

К разновидностям специальной запорной арматуры для управления подачей тепла в радиатор относят:

регуляторы, изготавливаемые в виде клапанных механизмов с термическими головками, задающие фиксированную температуру;
шаровые затворы;
особые балансировочные вентили, управляемые от руки и устанавливаемые в частных домах – с их помощью удается равномерно обогревать внутридомовые пространства;
стравливающие воздушные клапаны – ручные механизмы Маевского и более совершенные автоматические отводчики воздуха.

Шаровый

С термической головкой

Кран Маевского

Балансировочный

Список дополняется образцами вентильных регуляторов, используемых для промывания батарей и слива воды. К этому же классу относят и обратный клапан, препятствующий движению теплоносителя в противоположную сторону в сетях с принудительной циркуляцией.

К числу показателей, характеризующих работу любых типов запорных вентилей, относят:

типоразмеры приборов, по которым они подбираются к конкретным видам радиаторов;
давление, выдерживаемое в рабочих режимах;
предельная температура носителя;
пропускная способность изделия.

Для правильного выбора запорного вентиля потребуется учитывать все параметры в совокупности.

Функции регулировочного крана

Регулировочные краны применяются в обвязке системы отопления

Согласно общепринятой классификации регулировочный вентиль для отопления относится к элементам запорной арматуры, входящей в обвязку системы. Его основное назначение – открытие и закрытие канала для прохождения теплоносителя непосредственно через батареи. Современные требования к обустройству обвязки предписывают обязательное оснащение отопительных систем запорными элементами различного типа.

Их наличие позволяет при аварии перекрывать движение теплоносителя и выполнять операции по устранению неполадок без удаления жидкости из труб. Помимо этого благодаря ограничению объемов циркулирующего носителя удается поддерживать комфортное распределение температур в частном доме или квартире.

Расчёт пропускной способности

Расчёт пропускной способности регулятора температуры Kv, выполняется на основании данных о расходе теплоносителя через него и допустимых потерь напора. Следует отметить, что чем большую долю потерь на регулируемом участке от располагаемого напора привносит регулятор температуры, тем выше его авторитет и тем, более плавным будет регулирование.

Выше приведенный алгоритм подбора регуляторов температуры, при расчёте искривления регулировочной характеристики клапана, связанного с отличием авторитета от 1, по умолчанию принимает начальную рабочую характеристику – линейной.

Регулировка во время эксплуатации

Также известен и другой способ – эксплуатационное регулирование. Как следует из названия, регулирование системы отопления проводится во время ее работы. Это необходимо, чтобы производить настройку по мере необходимости. К примеру, если есть потребность увеличить количество тепла или уменьшить (в зависимости от температуры воздуха на улице и метеорологических условий). Изменение количества вырабатываемого системой тепла обеспечивается за счет регулировки температуры или же путем изменения расхода теплоносителя. Таким образом, можно условно разделить на «качественный» и «количественный» варианты осуществления контроля системы.

Качественное регулирование проводится прямо на тепловой станции. Бывает местное и групповое. Количественное имеет три подразделения: групповое, индивидуальное и местное.

Самостоятельная регулировка устройства

Чтобы отрегулировать агрегата, понадобится установленный манометр. Для настройки вращайте регулировочный винт до появления на табло манометра нужного значения. Винт для регулировки обычно установлен на корпусе изделия. Для облегчения вращения винта используйте шестигранный ключ.

Регулировка выполняется в такой последовательности:

Сначала нужно открыть вентиль.
Проверьте, чтобы все точки забора воды были закрыты.
Устанавливается нужный показатель давления.
Точки потребления открываются, и проверяется показатель на манометре. Он должен соответствовать установленному значению. Допустимое отклонение не должно превышать 10 процентов.

Монтаж редуктора позволяет оптимизировать работу трубопровода водоснабжения и создать комфортные условия для использования сантехнического оборудования, а также существования людей в доме.

Установка регулятора температуры отопления – пошаговая инструкция

Вначале подготовьте все, что потребуется в работе:

болгарку или электрический лобзик;
сантехническую пасту;
гаечные ключи;
клуппы для труб.

Все это нужно приготовить заранее, дабы в процессе установки не отвлекаться. Сам монтаж предельно прост – процедура состоит из четырех основных этапов.

Вначале подготовьте батарею к проведению монтажных работ. Отключите ее, слейте всю рабочую жидкость. Если имеет место вентиль, то снимите его.

Отметим, что в системах однотрубного типа в обязательном порядке имеется байпас – специальная перемычка, благодаря которой жидкость будет циркулировать по магистрали даже при отключении одного из приборов. В таком случае вы не сможете нарушить обогрев других помещений в доме.

Монтаж терморегулятора. При этом вы будете использовать резьбовое соединение, причем саму резьбу обязательно следует уплотнить посредством сантехнического льна, заранее пропитав последний краской. Вначале вкрутите устройство в отверстие радиатора, которое предназначается для ввода рабочей жидкости. Не переусердствуйте с нажимом, иначе можете повредить прибор.

Обратите внимание! На клапане вы сможете увидеть маркировку, выполненную в виде стрелки. Следите, чтобы она указывала в том направлении, в котором будет двигаться теплоноситель

Установите термостатический элемент – устройство, определяющее температуру воздуха в комнате. Другой его функцией является контроль работы запорного механизма. Фиксируйте его только горизонтально! Также следите за тем, чтобы тепло, выделяемое батареей, не воздействовало непосредственно на термодатчик.

Но если по тем или иным причинам горизонтальная установка невозможна, то советуем не делать «как попало», а приобрести специальный прибор с выносным термодатчиком. Такой прибор можно устанавливать и в двух метрах от отопительного радиатора, а порой даже больше.

Есть ряд требований, касающихся установки температурного датчика. Вот они.

Устройство следует устанавливать минимум в 80-ти сантиметрах от поверхности пола, поскольку холодный воздух, как мы помним из уроков физики, скапливается именно снизу. И если датчик будет контактировать с этим воздухом, то его показания могут быть неточными.
Не закрывайте термодатчик шторами, мебелью и другими предметами интерьера.
Избегайте того, чтобы на него воздействовали прямые солнечные лучи.
Наконец, не допускайте того, чтобы на прибор воздействовали прямые потоки нагретого воздуха, который, стоит заметить, может исходить не только от батареи, но и от разного рода бытовой техники.

Обратите внимание! Если датчик выносной, то его крепление осуществляется скобами

Также важно, чтобы место для монтажа было подобрано правильно

Если будут соблюдены все эти требования, то регулятор температуры отопления будет работать исправно и эффективно.

Настройте термостат и подготовьте его к эксплуатации. Включив систему отопления в первый раз, произведите настройку и калибровку прибора. Делайте это в полном соответствии с инструкцией производителя к конкретной модели, поскольку данный процесс может отличаться для разных устройств. Хотя есть и общее правило: начинать настройку можно исключительно после того, как каждый из отопительных приборов системы хорошенько прогреется.

Как видим, в монтаже регулятора температуры ничего сложного нет. Разобравшись в его устройстве и выполнив все так, как сказано в инструкции, в будущем вы сможете контролировать интенсивность обогрева помещения, благодаря чему энергоресурсы будут расходоваться предельно рационально. А это, в свою очередь, поможет существенно сэкономить на отоплении.

Работа регулятора на разных режимах

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Виды термостатов

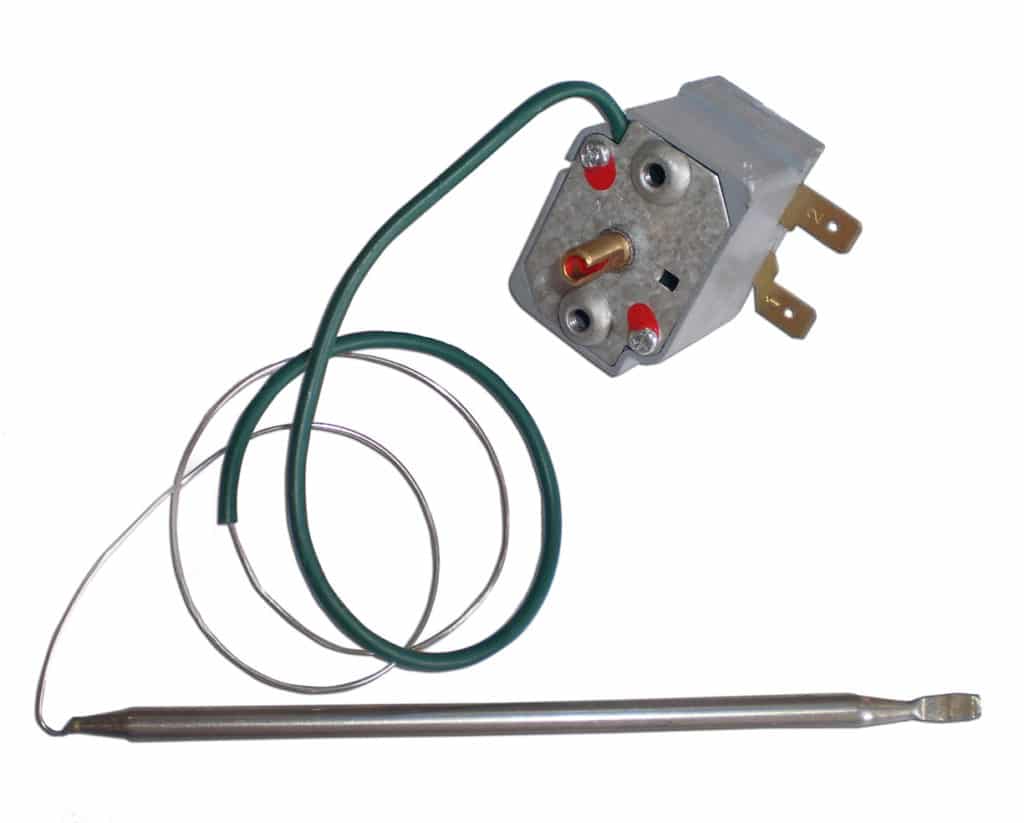

Механический термостат

Термостатические регуляторы имеют общий принцип устройства и различные исполнительные механизмы. Общая конструкция состоит из корпуса, штока, уплотнений, клапана и соединительных резьб. Корпус выполнен из латуни или нержавеющей стали. Корпус оборудован резьбами по входу и выходу рабочей среды. Направление движения нанесено на поверхность вентиля стрелкой. На выходе воды обычно вместо резьбы для удобства монтажа и сборки устанавливают сгон типа «американка». На верхней части корпуса находится присоединительный вывод со штоком. Вывод имеет резьбу или специальные фиксаторы для установки термоголовки.

Шток оборудован пружиной и находится в поднятом положении без применения к нему усилия управляющего механизма (термоголовки или ручки). На нижнем конце штока находится исполнительный механизм – клапан с резиновой (или фторопластовой) накладкой. Под воздействием усилия привода шток опускается и клапан перекрывает (или открывает) канал движения теплоносителя.

Данное устройство носит название термостатического вентиля. По управляющему механизму, воздействующему на шток, различают следующие виды термостатов:

Механические;
Электронные;
Жидкостные и газонаполненные;
Термостатические смесители.

Термостатические смесители – особый вид терморегулирующей арматуры. Они являются основой принципа работы водяных теплых полов. На них задается температура воды в контурах отопления (как правило, не превышает 50 градусов Цельсия). Смеситель для снижения температуры теплоносителя, подаваемого из котла, подмешивает в поток остывшую воду из обратного трубопровода контуров напольного отопления.

Механические терморегуляторы

Механические терморегуляторы – базовая модель термостатической регулирующей арматуры. Подробное описание термостатического вентиля дано в предыдущем разделе. Главный признак механического терморегулятора – ручное управление работой вентиля. Оно осуществляется пластиковой ручкой, идущей в комплекте с изделием. Ручная регулировка не позволяет достичь необходимой точности в управлении отопительным прибором. К тому же прочность пластикового колпачка оставляет желать лучшего. Подключение механических терморегуляторов к батарее – первый шаг к качественному управлению.

Электронные термостаты

Электронный термостат – термостатический вентиль, имеющий сервопривод штока. Сервопривод по данным датчика приводит в движение шток клапана, регулирует величину потока. Различают различные компоновки электронных термостатов:

Термостат со встроенным датчиком, дисплеем и клавишным управлением;
Устройство с вынесенным датчиком;
Термостат с дистанционным управлением.

Первая модель устанавливается непосредственно на термостатический вентиль. Модель с вынесенным датчиком имеет исполнительно-регулировочное устройство, устанавливаемое на вентиль и вынесенный датчик температуры. Датчик устанавливается на расстоянии от радиатора, чтобы объективно оценивать температуру воздуха в помещении. Может устанавливаться и снаружи здания – регулировка происходит в зависимости от температуры воздуха окружающей среды.

Электронный термостат с дистанционным управлением имеет общий блок, интегрирующий управление группой термостатов по дистанционному принципу.

Жидкостные и газонаполненные терморегуляторы

Терморегуляторы этого типа пользуются наибольшей популярностью. Они дешевле электронных и не уступают им по надежности. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.

В корпусе располагают гибкий сосуд, заполненный жидкостью или газом с определенными свойствами. При нагреве воздуха рабочая среда резервуара расширяется и сосуд оказывает давление на шток клапана – вентиль начинает закрываться. При охлаждении все происходит в обратном порядке – сосуд сужается, пружина приподнимает шток с клапаном.

Устройство и принцип работы регулятора давления

Регулятор давления газа или редукционный клапан предназначен для снижения давления в линии отводимой от основной и поддержании этого давления на постоянном уровне.

Регуляторы давления используют для поддержания давления, необходимого для работы пневматического, газового или другого оборудования.

Например, редукционные клапаны устанавливаются на баллоны с газом и позволяют настроить необходимое давление в линии отводимой к потребителю. Редукционные клапаны, установленные на баллонах часто называют редукторами давления, так как они редуцируют или снижают давление в отводимой линии (reduction – сокращение, уменьшение, снижение).

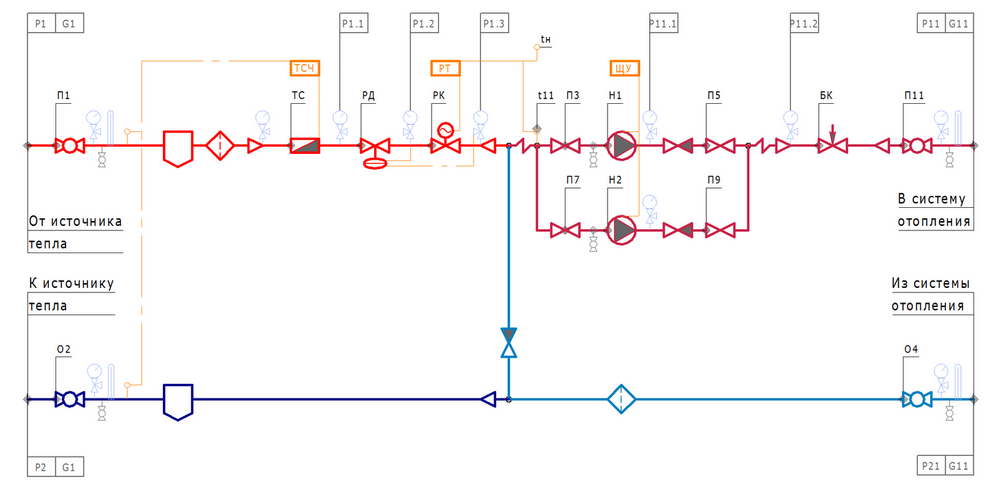

Работа теплового пункта подключенного по зависимой схеме

Работой теплового пункта управляет программируемый контроллер к которому подключены электропривод клапана влияющего на отбор теплоносителя из тепловой сети, датчик температуры наружного воздуха и датчик температуры теплоносителя поступающего в систему отопления.

В контроллер вносится зависимость температуры теплоносителя на входе в систему отопления от температуры наружного воздуха, дня недели и времени суток. Контроллер с определённой периодичностью замеряет температуру наружного воздуха и сравнивает фактически замеренную температуру теплоносителя с заданным для текущих условий значением. Если температура ниже заданной – на регулирующий клапана поступает открывающий сигнал, а если выше – закрывающий.

В подающий трубопровод системы отопления поступает смесь двух потоков теплоносителя. Один поток «горячий» поступает из подающего трубопровода тепловой сети пропущенный регулятором, а второй поток «охлаждённый» подмешивается через перемычку из обратного трубопровода.

Независимо от того открыт регулирующий клапан, или закрыт – в системе циркулирует постоянный объёмный расход теплоносителя, а от степени закрытия зависит лишь пропорции «горячего» и «холодного» потоков в этом объёме. То есть, если отбор из тепловой сети полностью перекрыт – в систему будет поступать только вода отобранная из обратного трубопровода, через перемычку.

Стабильную циркуляцию в системе отопления и смешение создают два бесшумных насоса с мокрым ротором, один из которых всегда работает, а второй находится в резерве на случай выхода из строя рабочего.

Преимущества зависимого подключения ИТП

1 Более низкая по сравнению с независимым подключением стоимость блока.

2 Возможность автоматического программного управления режимом работы системы отопления.

3 Давление в системе отопления стабильно и равно давлению в обратном трубопроводе источника тепла.

4 Простой пуск и настройка модуля теплового пункта.

5 Возможность подать в систему теплоноситель с температурой равной температуре теплоносителя в подающем трубопроводе тепловой сети (только в случае применения трёхходового клапана).

Недостатки зависимого подключения ИТП

1 Система отопления опустошится в случае дренажа теплотрассы.

2 Циркуляция воды в системе отопления прекратится в случае обесточивания насосов.

Виды независимых схем подключения теплового пункта и в каких случаях применяются.

Производительность

При выборе и покупке газовой колонки очень важно обращать внимание на ее производительность. Именно от этого будет зависеть, будет ли техника способна полноценно обслуживать вас. Этот показатель может быть 6-11 л/мин, 12 или 14 л/мин, и обычно он зависит от мощности горелки, которая составляет 11-19 кВт, 22-24 кВт или 28-30 кВт, соответственно

Этот показатель может быть 6-11 л/мин, 12 или 14 л/мин, и обычно он зависит от мощности горелки, которая составляет 11-19 кВт, 22-24 кВт или 28-30 кВт, соответственно

Чем интенсивнее пламя, тем больше производительность. Для обслуживания одного смесителя достаточно колонки с минимальной мощностью, если же горячая вода нужна в ванной и на кухне и, может быть, второй уборной в доме, понадобиться техника, которая сможет нагревать не менее 12 л/мин

Этот показатель может быть 6-11 л/мин, 12 или 14 л/мин, и обычно он зависит от мощности горелки, которая составляет 11-19 кВт, 22-24 кВт или 28-30 кВт, соответственно. Чем интенсивнее пламя, тем больше производительность. Для обслуживания одного смесителя достаточно колонки с минимальной мощностью, если же горячая вода нужна в ванной и на кухне и, может быть, второй уборной в доме, понадобиться техника, которая сможет нагревать не менее 12 л/мин.

Совет специалиста: лучше всего выбирать колонку с производительностью немного большей, чем требуется. Эксплуатация колонки постоянно на максимальной мощности может привести к быстрому износу.

Устройство и принцип действия регулятора температуры на радиаторе отопления

Терморегулятор состоит из двух элементов: термоклапана (исполнительного механизма) и термостатической головки, регулирующей температуру. Причем клапан может быть любого размера в зависимости от диаметра трубы. А головка съемная, так что для клапана можно выбрать терморегулирующий элемент любого вида.

1 – обычный вентиль, 2 – устройство с механическим термостатом, 3 – с электронным управлениемТермоклапан и термостат по отдельности

Термоклапан

Строение данного элемента почти аналогично обычному вентилю, в нем есть седло и запорный конус, контролирующий размер входного отверстия для теплоносителя

При монтаже клапана необходимо обратить внимание на стрелку на корпусе, она указывает направление движения теплоносителя

Термоклапан и термостат по отдельности

Клапаны выпускаются разные в зависимости от типа системы отопления (двухтрубная или однотрубная). Например, у термоклапана для отопления с однотрубной разводкой гидравлическое сопротивление ниже, чем с двухтрубной. Клапан изготавливается из коррозиестойких материалов: нержавеющей стали, бронзы или латуни.

Термостатическая головка

Термостатическая головка (или термостат для радиатора отопления) может быть двух видов: механический или электронный.

Основа механического термостата – сильфон, в нем находится рабочее вещество (вода или газ), обладающее высоким коэффициентом расширения. Сильфон давит на шток, который и перекрывает входное отверстие. То есть, пока вещество не нагрето, шток в обычном положении, как только его температура повысилась – сильфон растягивается и давит на шток, уменьшая сечение прохода.

Механический термостатСхема механической головки

Особенность монтажа данного термостата – необходимость его горизонтальной установки по направлению в комнату. Это нужно для того, чтобы исключить влияние теплоносителя отопления на расширение вещества. Иногда, из-за немаленьких размеров элемента такой монтаж невозможен. В таком случае можно установить выносной датчик температуры, соединяющийся с термостатом капиллярной трубкой.

Терморегулятор с выносным датчиком, который обычно можно расположить на расстоянии до 2 метров

Электронная головка по размеру больше, чем механическая, но и задач она может выполнять больше. Всеми функциями управляет процессор, а питается такой термостат от двух батареек.

Электронный регулятор
Статья по теме:

Отопление загородного дома: варианты и цены. В статье подробно описано разнообразное отопление загородного дома, варианты и цены, плюсы и минусы наиболее распространенных и оптимальных тепловых конструкций для частных объектов.

Факторы, влияющие на работу котла

Они таковы:

Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
Нормативный и действительный КПД.
Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
Технические кондиции котла.
Качество газа.

Вопрос по конструкции.

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол. И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

Устранение сажи с трубопровода.
Ликвидация накипи с водного контура.
Ограничить тягу на дымоходе.
Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
Устранение копоти на отсеке сгорания.
Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Площадь (кВ.м.)	Мощность.
Минимум	Максимум	Минимум	Максимум
60	200	25
200	300	25	35
300	600	35	60
600	1200	60	100

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Необходимость установки терморегуляторов

Подобные механизмы применяются для следующих целей:

экономия производимого отоплением тепла;
поддержание комфортного показателя температуры в жилище.

Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.

Очень важно помнить, что при монтаже терморегулятора для радиатора отопления крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк. Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей

Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя

В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя Поэтому следует проявить осторожность и внимательность при работе с устройством

Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода

При установке направление воды также нужно учитывать. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.. Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно

Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Виды регуляторов температуры и давления в отопительной системе, описание специфики их работы и эксплуатации
