Монтаж и подключение радиаторов отопления своими руками

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.

Материалы

При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.

Кроме самих радиаторов вам понадобятся:

• трубы, тройники, переходники и все, что с этим связано;
• обычные вентили или краны Маевского для развоздушивания батарей;
• кронштейны, на которые, собственно, и крепятся батареи;
• сгоны;
• запорные краны, можно взять шаровой вариант, он будет более надежным.

Инструменты

Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:

• ключи: газовый и разводной;
• уровень, линейка, рулетка;
• набор рожковых ключей;
• шуруповерт;
• динамометрический ключ;
• карандаш и гвоздик для разметки;
• перфоратор (дрель может не справиться с бетонной стеной).

Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
2. Провести из отмеченной точки вертикальную линию вниз до пола.
3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
4. Провести горизонтальную линию через отмеченную точку (А).
5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Особенности монтажа чугунных радиаторов

Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:

• батарею перед установкой нужно развинтить, потом отрегулировать ниппели и вновь собрать прибор. Для разборки потребуется наличие верстака, пара радиаторных ключей, которые подходят по конфигурации к ниппельным отверстиям. В ушко ключа для отвинчивания нижнего ниппеля необходимо вставить ломик и тем самым увеличить приложенную силу. Что избежать перекоса, оба ниппеля (верхний и нижний) следует развинчивать одновременно, поэтому работу желательно делать вдвоем. Важен следующий момент: по разные стороны чугунного изделия резьба имеет противоположное направление. Потом снимают секцию;
• аналогичным образом требуется свинтить все секции и потом в обратной последовательности соединить в единый радиатор, исходя из потребности в обогреве конкретного помещения. Собранную батарею, состоящую из определенного количества секций, нужно опрессовать. При обнаружении протечки у прибора следует отрегулировать ниппель, расположенный в проблемном месте;
• поскольку обычно в собственных домах, как правило, отопление однотрубное, обязателен монтаж байпаса. В схеме также должна присутствовать необходимая запорная арматура и кран Маевского;
• высота установки радиаторов отопления из чугуна над полом не может превышать 12 сантиметров от уровня чистового напольного покрытия до нижнего края отопительных приборов;
• для присоединения таких батарей используют сгоны с резьбой.

Правильная установка радиатора своими руками на видео:

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

• Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
• Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
• Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

• Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
• Размещение в открытой нише — до 7%.
• Частично закрывая решеткой — до 15%.
• Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

• Собрать набор инструментов;
• Сделать замеры и расчеты;
• Изучить возможности и правила подключения;
• Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

• Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
• Выполняется разметка под крепления новых радиаторов;
• Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
• Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Область применения полипропиленовых труб

Полипропиленовые трубы применяются практически во всех системах коммуникаций. Трубопроводы из полипропилена успешно заменяют традиционные металлические тубы в системах:

1. 1. Холодного,  горячего водоснабжения в бытовых коммуникациях для транспортировки питьевой воды.
   2. Холодного, горячего водоснабжения в промышленном секторе для транспортировки технических вод.
   3. Отопления: а)стояки, б)теплые полы, в)подводка к радиаторам, г)распределительные сети.
   4. В коммуникационных системах сельскохозяйственного назначения.
   5. В трубопроводах для транспортировки сжатого воздуха.
   6. В настоящее время больше 70% коммуникационных  систем (канализация, отопление, водоснабжение)  сделаны из полипропилена, они отличаются простотой в эксплуатации, надежностью и долговечностью.

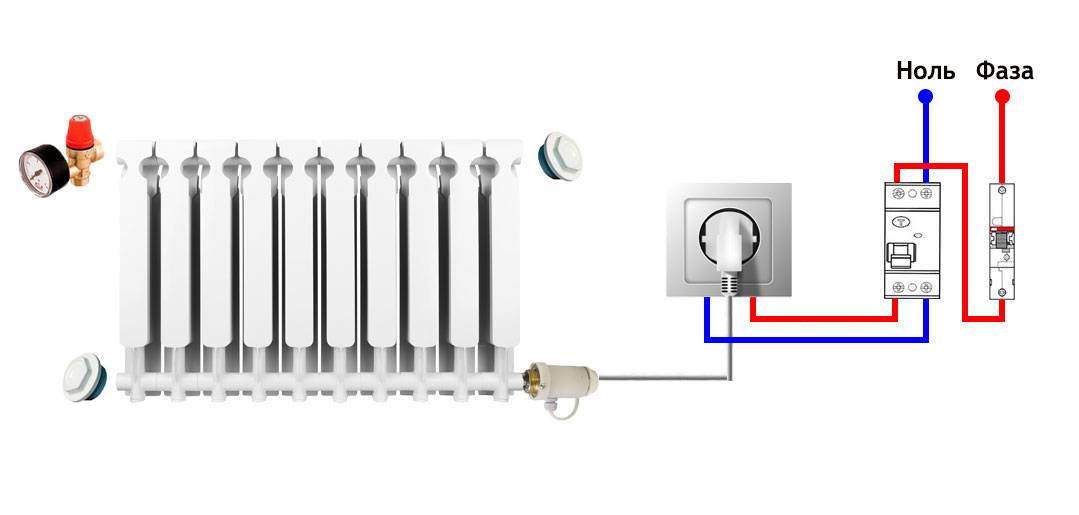

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

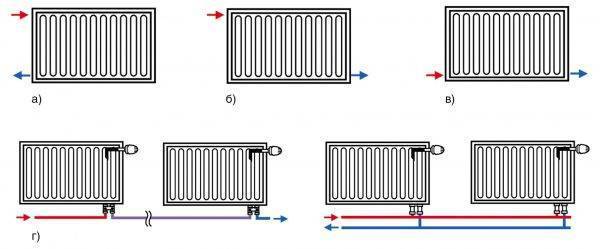

Виды обвязки радиаторов

Подключение приборов к трубопроводу может выполняется по одной из схем:

• боковое (верхнее или нижнее);
• нижнее;
• диагональное.

Боковое верхнее и нижнее

В первом случае теплоноситель поступает в верхний коллектор и по вертикальным каналам опускается вниз.

Теплоотдача радиатора неравномерна, наиболее нагретый участок расположен ближе к точке подключения.

Такая же ситуация наблюдается при обвязке в нижней боковой позиции. Первая секция греется лучше, последняя хуже.

Нижнее подключение

Теплоноситель поступает снизу. По закону физики он движется наверх, затем, остывая, спускается. Теплоотдача при такой обвязке лучше, чем при боковой, но потери все-таки существуют. Они составляют 10-20% в зависимости от модели радиатора.

Диагональное подключение

Теплоноситель, поступающий сверху, полностью разогревает радиатор. Все секции одинаково хорошо греются. Теплоотдача при такой обвязке максимальна. Обследование тепловизором подтверждают это, поэтому диагональная схема наиболее эффективна и экономична.

Верхнее

Это нетрадиционный вид подключения, который используется при радиаторах большой высоты. Для такого способа в верхнем коллекторе устанавливается заглушка, благодаря чему теплоноситель движется вниз и разогревает отопительный прибор равномерно.

Если модель стандартная, без конструктивных изменений, то такое подключение не работает. Разогретая жидкость проходит по верхнему коллектору, а нижняя часть остается холодной.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Расчет необходимого количества секций

Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:

• характеристики помещения — площадь, высота потолков;
• расположение комнаты относительно общего строительного объема дома и сторон света;
• параметры наружного и внутреннего воздуха;
• степень теплоизоляции стен, чердака;
• тип и количество установленных окон;
• площадь остекления;
• особенности систем отопления — схема врезки, степень открытости;
• мощность одной секции в зависимости от вида радиатора.

Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.

Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.

Пример:

1. Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.
2. Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
3. Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.

Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.

В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:

• если зимой в среднем на улице -10°, требуется 16 секций;
• при -20° — 25;
• при -30° — 34.

Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.

Подача водяного теплоносителя в радиаторы

Однозначного критерия, определяющего, как правильно подсоединять батарею к теплотрассе с горячей водой, выработать невозможно. Производители отопительных радиаторов наполнили рынок приборами с разными схемами размещения входных гнезд для подачи и выхода теплоносителя. Архитектурно-планировочные соображения вносят свою лепту в мотивацию выбора способа установки батарей и их подключения к стояку.

Во многих случаях концепция «правильно подключить батареи» означает максимально спрятать в полу или в стенах все трубопроводные коммуникации, не вникая особо, каким способом – диагональным или другим методом – придется осуществлять подключение. Выпускаются модели, позволяющие подсоединять трубы не только с боковых сторон, но даже снизу, используя компактно расположенные патрубки (в современных изделиях расстояние между ними всего 50 мм).

Единственным критерием, позволяющим объективно оценить эффективность подключения по выбранной схеме, является температура окружающей обстановки в помещении. Комфортный микроклимат в доме или квартире напрямую зависит от того, насколько правильно определено количество секций каждого отопительного прибора, и от их теплоотдачи, уровень которой можно варьировать способом монтажа трубопроводов разводки с батареями.

Подсоединение радиаторов к отопительной магистрали реализуется по нескольким схемам, среди которых наиболее распространенными являются:

Схемы подключения радиаторов отопления к магистральной сети

• поз. (а) – боковое одностороннее подсоединение;
• поз. (б) – диагональное подсоединение;
• поз. (в) – нижнее разностороннее;
• поз. (г) – нижнее подключение, на рисунке представлены варианты подключения к однотрубной и двухтрубной СО.

На схемах красными линиями и стрелками показано движение горячего теплоносителя, синими линиями и стрелками – направление холодного (остывшего) теплоносителя.

Особенности схем подключения

1. Боковое одностороннее расположение входа и выхода теплоносителя популярно в квартирах многоэтажек как наиболее удобное для монтажа с принятым вертикальным прохождением отопительных стояков. Наилучшую теплоотдачу достигают при подаче горячей воды в верхний патрубок и вывода остывшей жидкости – из нижнего патрубка (поз. а на рис.).

Параметры теплоотдачи при боковой развязке приняты в качестве базового эталона при сравнении с другими схемами (диагональной, нижней и их вариациями). Теплоотдача схемы (а) принята за 100%. Кроме того, при расчетах мощности приборов отопления вводится поправочный коэффициент, повышающий или понижающий расчетные показатели. Для радиаторов с боковым подключением условились принимать К=1,0. Для диагональной подводки К=1,1-1,2, для нижних подключений коэффициент варьируется в пределах от 0,7 до 0,9.

При подаче горячей воды к нижнему патрубку теплоотдача снижается от 5 до 10%.

1. Правильно подключенное диагональное подсоединение предполагает подачу горячей жидкости в верхний патрубок с одной стороны батареи и отвод холодной воды с нижнего противоположного (по диагонали) штуцера (поз. (б) на рис.). Схема наиболее эффективна в многосекционных батареях, ее теплоотдачу приравнивают к 102% от аналогичного параметра эталонной боковой развязки. Диагональное подключение лучше других схем обеспечивает равномерное распределение тепла по площади радиатора.
2. Нижнее разностороннее подключение реализуется подсоединениями подачи и обратки в противоположных нижних торцевых патрубках радиаторов (поз. (в) на рис.). По сравнению с боковой схемой потери тепла составляют 20-25%. Но эта схема устраивает многих владельцев благодаря возможности соединений с упрятанными под полом магистральными трубами. Чаще всего используется в частных постройках.
3. Нижнее подключение через соседствующие патрубки по показателям аналогично предыдущей схеме. Ее использование вызвано архитектурными соображениями, когда все коммуникации утоплены в бетонной стяжке пола или под фальш-полом.
